108Mittarit ja käyttölaitteet
Toinen 12 voltin virtapistoke sijaitseetakakonsolissa. Käännä kansi alas‐
päin.
Sports Tourer: 12 voltin virtapistoke
sijaitsee tavaratilan vasemmassa si‐
vuseinässä.
Suurin tehonkulutus saa olla enintään 120 wattia.
Kun sytytysvirta on katkaistu, virtapis‐ tokkeet ovat poissa käytöstä. Lisäksi
virtapistokkeet poistetaan käytöstä,
mikäli auton akkujännite on alhainen.
Pistorasioihin kytkettävien laitteiden
tulee täyttää sähkömagneettista yh‐
teensopivuutta koskevan normin
DIN VDE 40 839 vaatimukset.
Pistorasioihin ei saa kytkeä mitään
virtaa antavaa laitetta, kuten laturia
tai akkua.
Vääräntyyppiset pistokkeet voivat
vaurioittaa pistorasiaa.
Stop-start-järjestelmä 3 165.Savukkeensytytin
Savukkeensytytin sijaitsee etukonso‐
lissa.
Paina savukkeensytytin pohjaan. Se
kytkeytyy automaattisesti pois päältä käyttövalmiiksi kuumennuttuaan.
Vedä sytytin ulos.
Tuhkakupit
Huomio
Vain tuhkaa varten - ei palaville
jätteille.
Siirrettävä tuhkakuppi voidaan sijoit‐ taa mukinpitimiin.

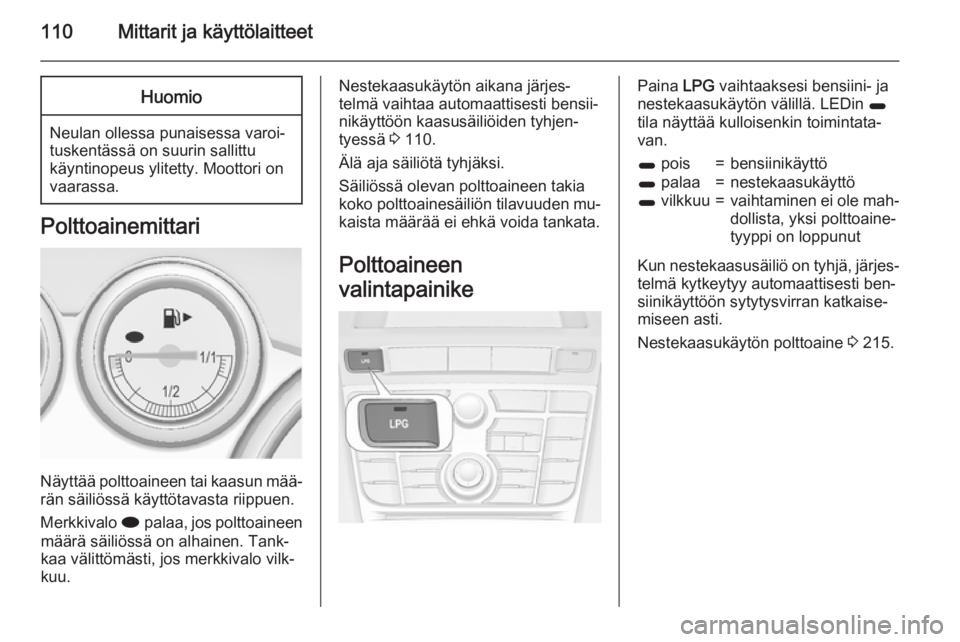

110Mittarit ja käyttölaitteetHuomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.
Polttoainemittari
Näyttää polttoaineen tai kaasun mää‐
rän säiliössä käyttötavasta riippuen.
Merkkivalo i palaa, jos polttoaineen
määrä säiliössä on alhainen. Tank‐
kaa välittömästi, jos merkkivalo vilk‐ kuu.
Nestekaasukäytön aikana järjes‐
telmä vaihtaa automaattisesti bensii‐
nikäyttöön kaasusäiliöiden tyhjen‐
tyessä 3 110.
Älä aja säiliötä tyhjäksi.
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden mu‐
kaista määrää ei ehkä voida tankata.
Polttoaineen
valintapainikePaina LPG vaihtaaksesi bensiini- ja
nestekaasukäytön välillä. LEDin 1
tila näyttää kulloisenkin toimintata‐
van.1 pois=bensiinikäyttö1 palaa=nestekaasukäyttö1 vilkkuu=vaihtaminen ei ole mah‐
dollista, yksi polttoaine‐
tyyppi on loppunut
Kun nestekaasusäiliö on tyhjä, järjes‐
telmä kytkeytyy automaattisesti ben‐
siinikäyttöön sytytysvirran katkaise‐
miseen asti.
Nestekaasukäytön polttoaine 3 215.

Mittarit ja käyttölaitteet115
Etumatkustajan turvatyyny on pois‐
kytketty 3 53.9 Vaara
Lapsen kuolemaan johtavan hen‐
kilövahingon vaara, jos lasten tur‐
valaitetta käytetään etuistuimella etumatkustajan turvatyynyn ol‐
lessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan tur‐
vatyynyn ollessa poiskytkettynä.
Latausjärjestelmä
p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Pysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐
tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo
Z palaa tai vilkkuu keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä
Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
välittömästi korjaamon puoleen.
Huolla auto pian g palaa keltaisena.
Lisäksi saattaa näkyä varoitusviesti
tai -koodi.
Auto on huollettava.
Käänny korjaamon puoleen.
Auton viestit 3 127.Jarru- ja kytkinjärjestelmä
R palaa punaisena.
Jarru- ja kytkinnesteen taso on liian
alhainen 3 232.9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Se palaa sytytysvirran kytkemisen jäl‐
keen, kun käsikäyttöinen seisonta‐
jarru on kytketty 3 175.
Polkimen käyttö
- palaa tai vilkkuu keltaisena.
Palaa
Jarrupoljinta on painettava sähkötoi‐
misen seisontajarrun vapauttami‐
seksi 3 175.
Kytkinpoljinta tulee painaa moottorin
käynnistämiseksi Autostop-tilassa.
Stop-start-järjestelmä 3 165.

116Mittarit ja käyttölaitteet
Merkkivalo vilkkuu
Kytkinpoljinta tulee painaa moottorin
käynnistystä varten 3 18, 3 163.
Joissakin versioissa polkimen käyttöä koskeva viesti näkyy kuljettajan tieto‐
keskuksessa (DIC) 3 127.
Sähkötoiminen
seisontajarru m palaa tai vilkkuu punaisena.
Palaa
Sähkötoiminen seisontajarru on kyt‐
ketty 3 175.
Merkkivalo vilkkuu
Sähkötoimista seisontajarrua ei ole
kytketty tai vapautettu täysin. Kytke
sytytysvirta, paina jarrupoljin pohjaan ja yritä nollata järjestelmä ensin va‐pauttamalla ja sitten kytkemällä säh‐
kötoiminen seisontajarru. Jos m vilk‐
kuu edelleen, älä jatka matkaa, vaan
käänny korjaamon puoleen.Sähkötoimisen
seisontajarrun vika
j palaa tai vilkkuu keltaisena.
Palaa
Sähkötoimisen seisontajarrun toimin‐ takyky on huonontunut 3 175.
Merkkivalo vilkkuu Sähkötoiminen seisontajarru on huol‐
totilassa. Pysäytä auto, kytke sähkö‐
toiminen seisontajarru ja vapauta se
sitten nollataksesi.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Lukkiutumaton
jarrujärjestelmä (ABS) u palaa keltaisena.
Palaa sytytysvirran kytkemisen jäl‐
keen muutamia sekunteja. Järjes‐
telmä on toimintavalmiudessa, kun
merkkivalo sammuu.
Jos merkkivalo ei sammu muutaman
sekunnin kuluttua tai jos se palaa ajon
aikana, ABS-järjestelmässä on häiriö.
Jarrujärjestelmä toimii edelleen,
mutta lukkiutumisenesto on kytkeyty‐
nyt pois.
Lukkiutumaton jarrujärjestelmä
3 174.
Vaihto ylös
[ palaa vihreänä merkkivalona tai
näkyy symbolina R seuraavaksi suu‐
remman vaihteen numeron kanssa
kuljettajan tietokeskuksessa (DIC),
kun ylösvaihtoa suositellaan polttoai‐
neen säästämiseksi.
Joissakin versioissa vaihtamista kos‐
keva ilmoitus näkyy kokonaisena
ponnahdussivuna DIC:ssä.
EcoFlex-ajoavustaja 3 131.
Ohjaustehostin
c palaa keltaisena.

Mittarit ja käyttölaitteet117
Syttyy, kun ohjaustehostusta on
vähennetty Ohjaustehostusta vähennetään jär‐
jestelmän ylikuumenemisen vuoksi.
Merkkivalo sammuu, kun järjestelmä
on jäähtynyt.
Stop-start-järjestelmä 3 165.
Syttyy, kun ohjaustehostus on
poistettu käytöstä
Ohjaustehostusjärjestelmän vika. Käänny korjaamon puoleen.
Kaistavahti ) palaa vihreänä tai vilkkuu keltai‐
sena.
Palaa vihreänä Järjestelmä on käytössä ja toiminta‐valmis.
Vilkkuu keltaisena
Järjestelmä havaitsee tahattoman kaistanvaihdon.
Ultraäänipysäköintitutkar palaa keltaisena.Häiriö järjestelmässä
tai
Häiriö, joka johtuu anturien peittymi‐
sestä likaan, jäähän tai lumeen
tai
Ulkopuolisen ultraäänilähteen aiheut‐
tamat häiriöt. Järjestelmä toimii nor‐ maalisti, kun häiriön lähde poistetaan.
Korjauta järjestelmän häiriön syy kor‐
jaamolla.
Ultraäänipysäköintitutka 3 198.
Elektroninen ajovakauden
hallintajärjestelmä pois
päältä
n palaa keltaisena.
Järjestelmä on pois toiminnasta.
Elektroninen ajonvakau‐
tusjärjestelmä ja
luistonestojärjestelmä b palaa tai vilkkuu keltaisena.Palaa
Järjestelmässä on vika. Ajoa voidaan
jatkaa. Ajovakavuus voi kuitenkin
huonontua ajotien laadusta riippuen.
Korjauta häiriön syy korjaamolla.
Merkkivalo vilkkuu
Järjestelmä on aktiivisesti toimin‐
nassa. Moottorin teho voi heikentyä ja auto voi hieman jarruttaa automaatti‐
sesti.
Elektroninen ajovakauden hallintajär‐
jestelmä (ESC) 3 178, luistonesto‐
järjestelmä (TC) 3 177.
Luistonestojärjestelmä
pois päältä k palaa keltaisena.
Järjestelmä on pois toiminnasta.
Hehkutus
! palaa keltaisena.
Hehkutus on toiminnassa. Se kytkey‐ tyy päälle ainoastaan matalissa läm‐
pötiloissa.

118Mittarit ja käyttölaitteetDieselhiukkassuodatin
% palaa tai vilkkuu keltaisena.
Dieselhiukkassuodatin on puhdistet‐
tava.
Jatka ajamista kunnes % sammuu.
Mikäli mahdollista, älä anna moottorin käyntinopeuden laskea alle
2000 r/min.
Palaa Dieselhiukkassuodatin on täynnä.
Käynnistä puhdistusmenettely ensi ti‐ lassa.
Merkkivalo vilkkuu
Suodattimen suurin täyttöaste on
saavutettu. Käynnistä puhdistusme‐
nettely välittömästi moottorin vaurioi‐
tumisen estämiseksi.
Dieselhiukkassuodatin 3 168, Stop-
start-järjestelmä 3 165.
Rengaspaineiden
valvontajärjestelmä
w palaa tai vilkkuu keltaisena.Palaa
Rengaspaineiden aleneminen. Py‐
sähdy heti ja tarkasta rengaspaineet.
Merkkivalo vilkkuu
Häiriö järjestelmässä tai on asennettu pyörä, jossa ei ole paineanturia
(esim. varapyörä). Merkkivalo palaa
jatkuvasti 60 - 90 sekunnin kuluttua.
Käänny korjaamon puoleen.
Moottorin öljynpaine
I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.9 Varoitus
Jarruttaminen ja ohjaaminen vaa‐
tivat huomattavasti enemmän voi‐
maa moottorin ollessa sammutet‐
tuna. Autostop-toiminnon aikana
jarrutehostin toimii normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 229.
Polttoaine vähissä
i palaa tai vilkkuu keltaisena.

Valaistus139ValaistusUlkovalot.................................... 139
Sisävalot .................................... 148
Valaistusominaisuudet ...............149Ulkovalot
Valokytkin
Kierrä ajovalokytkintä:
7=Valot pois8=Sivuvalot9=Lähivalot
Merkkivalo 8 3 119.
Valokytkin valoautomatiikalla
Kierrä ajovalokytkintä:
AUTO=Valoautomatiikka: lähivalot
kytkeytyvät päälle ja pois
automaattisesti ulkovalais‐
tusolosuhteista riippuenm=Valoautomatiikan kytkemi‐
nen päälle tai pois. Kytkin
palaa asentoon AUTO8=Sivuvalot9=Lähivalot
Kuljettajan tietokeskuksessa (DIC)
ylemmän tason yhdistelmänäytön yh‐ teydessä näytetään valoautomatiikan
kulloinenkin tila.

140Valaistus
Kun sytytysvirta kytketään, valoauto‐
matiikka on aktiivinen.
8 palaa, kun lähivalot ovat päällä.
Merkkivalo 8 3 119.
Takavalot Takavalot syttyvät yhdessä lähi/kau‐
kovalojen ja sivuvalojen kanssa.
Valoautomatiikka
Kun valoautomatiikka on kytketty
päälle ja moottori on käynnissä, jär‐
jestelmä vaihtaa päiväajovalojen ja tavallisten ajovalojen välillä auto‐
maattisesti ulkovalon määrästä ja sa‐ detunnistinjärjestelmän antamista tie‐
doista riippuen.
Päiväajovalot 3 142.
Automaattisten ajovalojen
aktivointi
Huonoissa valaistusolosuhteissa ajo‐
valot kytkeytyvät päälle.
Lisäksi ajovalot sytytetään, jos tuuli‐
lasinpyyhkimet ovat pyyhkäisseet
useamman kerran.
Tunnelin tunnistus Ajettaessa tunneliin ajovalot kytkey‐
tyvät välittömästi päälle.
Mukautuvat ajovalot 3 142.Kaukovalot
Vaihda lähivaloilta kaukovaloille pai‐
namalla vipua.
Vaihda lähivaloille painamalla vipua
uudelleen tai vetämällä.
Kaukovaloapu Halogeeniajovaloilla varustetun ver‐
sion kuvaus. Kaukovaloapu ja kään‐
tyvät ajovalot 3 142.
Tämä toiminto sallii kaukovalojen
käytön pääajovaloina yöllä ja ajono‐
peuden ollessa yli 40 km/h.
