Page 273 of 355

Îngrijirea autovehiculului271
Nr.Circuit1Afişajele2Lumini exterioare / modul de
comandă caroserie3Lumini exterioare / modul de
comandă caroserie4Sistemul Infotainment5Sistemul Infotainment / instru‐
ment6Priză de curent / brichetă7Priză de alimentare8Faza scurtă stânga / modul de
comandă caroserieNr.Circuit9Faza scurtă dreapta / modul de
comandă caroserie / modul
airbag10Încuietorile portierelor / modul
de comandă caroserie11Ventilatorul interior12–13–14Mufa de diagnosticare15Airbagurile16Priză de alimentare17Sistemul de aer condiţionat18Modulul logistic19Modulul de control al autovehi‐
culului20Modulul de control al autovehi‐
culului21Grupul de instrumente din
panoul de bord / sistemul de
alarmă antifurt22Senzorul contactuluiNr.Circuit23Modulul de control al autovehi‐
culului24Modulul de control al autovehi‐
culului25–26Priza de curent portbagaj (dacă
nu există panou de siguranţe din
portbagaj) (numai Sports tourer)
Cutia de siguranţe din
portbagaj
Hatchback cu 3 portiere şi
hatchback cu 5 portiere Panoul de siguranţe se află în parteastângă a portbagajului, în spatele
unui capac.
Page 274 of 355
272Îngrijirea autovehiculului
Luaţi capacul.
Sports tourer Panoul de siguranţe se află în parteastângă a portbagajului, în spatele
unui capac.Rabataţi storul şi scoateţi-l.
Luaţi capacul.
Atribuirea siguranţelor
Page 275 of 355
Îngrijirea autovehiculului273
Nr.Circuit1–2Priza pentru remorcă3Sistemul de asistenţă la parcare4–5–6–7Scaunele acţionate electric8–9–10–11Modulul remorcă/cuplă remorcă12Modulul pentru remorcă13Priza pentru remorcă14Scaunele spate/rabatarea
acţionată electric15–16Oglinda interioară/camera video
retrovizoare17Priză de alimentare18–Nr.Circuit19Încălzirea volanului20Trapa21Scaunele faţă încălzite22–23–24–25–26–27–28–29–30–31Amplificatorul/subwoofer-ul32Sistemul activ de amortizare /
sistemul de avertizare la
părăsirea benzii de rulare
La asamblare, apăsaţi storul în
garniturile de cauciuc pentru a ajunge la forţa de retenţie totală.
Page 276 of 355
274Îngrijirea autovehicululuiTrusa de sculeUneltele
Autovehicule cu trusă de
depanare anvelope
Unele instrumente şi cârligul de
tractare sunt amplasate alături de
setul pentru depanarea anvelopelor
într-o Trusa de scule în portbagajul
aflat sub învelitoarea de podea.Hatchback cu 3 portiere şi cu
5 portiereSports Tourer şi notchback cu
4 portiere
La versiunea cu sistem de transport
posterior 3 66, setul pentru
depanarea anvelopelor, o şurubelniţă
şi cârligul de tractare se află în
sertarul de sub scaunul pasagerului
din faţă 3 64.
Autovehicule cu roată de
rezervăVarianta 1a: hatchback cu 3 portiere
şi cu 5 portiere, cu cheie de roată
rigidă
Cricul, trusa de scule şi o chingă
pentru asigurarea roţii aflate în pană se află în trusa de scule de sub roata
de rezervă din portbagaj. Cheia de
roată şi cârligul de tractare se află în
sacul de scule aflat în spaţiul destinat roţii de rezervă, lângă trusa de scule.
Roata de rezervă 3 290.
Page 277 of 355

Îngrijirea autovehiculului275
Varianta 1b: hatchback cu 3 portiere
şi cu 5 portiere, cu cheie de roată
pliabilă
Acelaşi conţinut ca varianta 1a, dar cu
o cheie de roată pliabilă în locul cheii
de roată rigide în sacul de scule.
Varianta 2: Sports Tourer
Cricul, uneltele şi cârligul de tractare
se află în trusa de scule de sub roata
de rezervă, în portbagaj. Cheia de
roată şi un şurub prelungitor pentru a
asigura roata avariată (numai
autovehiculele cu roată de rezervă de
uz temporar) se află în sacul de unelte aflat în spaţiul destinat roţii de
rezervă, lângă trusa de unelte. Roata
de rezervă 3 290.
Varianta 3: notchback cu 4 portiere
Cricul şi uneltele se află în trusa de
unelte de sub roata de rezervă, în
portbagaj. Cheia de roată, cârligul de
tractare şi un şurub prelungitor pentru a asigura roata avariată (numai
autovehiculele cu roată de rezervă de uz temporar) se află în sacul de unelte
aflat în spaţiul destinat roţii de
rezervă, lângă trusa de unelte. Roata de rezervă 3 290.
Page 278 of 355

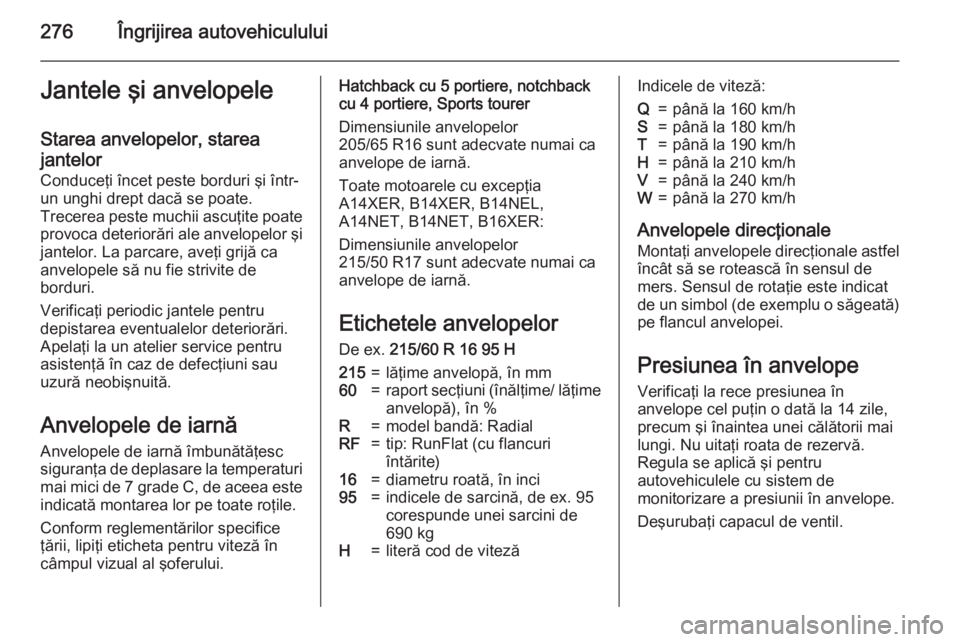

276Îngrijirea autovehicululuiJantele şi anvelopeleStarea anvelopelor, starea
jantelor
Conduceţi încet peste borduri şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa de deplasare la temperaturi
mai mici de 7 grade C, de aceea este indicată montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.Hatchback cu 5 portiere, notchback
cu 4 portiere, Sports tourer
Dimensiunile anvelopelor
205/65 R16 sunt adecvate numai ca
anvelope de iarnă.
Toate motoarele cu excepţia
A14XER, B14XER, B14NEL,
A14NET, B14NET, B16XER:
Dimensiunile anvelopelor
215/50 R17 sunt adecvate numai ca
anvelope de iarnă.
Etichetele anvelopelor De ex. 215/60 R 16 95 H215=lăţime anvelopă, în mm60=raport secţiuni (înălţime/ lăţime
anvelopă), în %R=model bandă: RadialRF=tip: RunFlat (cu flancuri
întărite)16=diametru roată, în inci95=indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgH=literă cod de vitezăIndicele de viteză:Q=până la 160 km/hS=până la 180 km/hT=până la 190 km/hH=până la 210 km/hV=până la 240 km/hW=până la 270 km/h
Anvelopele direcţionale
Montaţi anvelopele direcţionale astfel încât să se rotească în sensul de
mers. Sensul de rotaţie este indicat
de un simbol ( de exemplu o săgeată)
pe flancul anvelopei.
Presiunea în anvelope Verificaţi la rece presiunea în
anvelope cel puţin o dată la 14 zile,
precum şi înaintea unei călătorii mai
lungi. Nu uitaţi roata de rezervă.
Regula se aplică şi pentru
autovehiculele cu sistem de
monitorizare a presiunii în anvelope.
Deşurubaţi capacul de ventil.
Page 279 of 355

Îngrijirea autovehiculului277
Presiunea în anvelope 3 325.
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei din stânga sau
dreapta faţă indică anvelopele de
echipare originală şi presiunile de
umflare a anvelopelor
corespunzătoare.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentruanvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de rezervă la presiunea specificată
pentru sarcină maximă.
Presiunea ECO în anvelope serveşte
pentru obţinerea celui mai scăzut
consum de combustibil posibil.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul de combustibil şi va duce la uzura
prematură a anvelopelor.
Presiunea în anvelope depinde de
diverse opţiuni. Pentru valoarea
corectă a presiunii în anvelope,
urmaţi procedura de mai jos:
1. Identificaţi tipul caroseriei.
2. Identificaţi codul de identificare al motorului. Datele despre motor
3 312.
3. Identificaţi anvelopa respectivă.
Tabelele de presiune în anvelope
prezintă toate combinaţiile posibile de anvelope 3 325.
Pentru anvelopele omologate pentru autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate
CEE care însoţeşte autovehiculul sau alte documente de înregistrare
naţionale.Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
Când reduceţi sau creşteţi presiunea
în anvelope la un autovehicul cu
sistem de monitorizare a presiunii,
decuplaţi contactul.
Sistemul de monitorizare apresiunii în anvelope
Sistemul de monitorizare a presiunii în anvelope (TPMS) verifică
presiunea tuturor celor patru roţi o
dată pe minut atunci când viteza
autovehiculului depăşeşte o anumită
limită.
Page 280 of 355

278Îngrijirea autovehicululuiAtenţie
Sistemul de monitorizare a
presiunii în anvelope emite
avertizări numai cu privire la o
stare de presiune scăzută în
anvelope şi nu înlocuieşte
întreţinerea periodică efectuată de şofer.
Toate cele patru roţi trebuie să fie
echipate cu un senzor de presiune,
iar presiunea în anvelope trebuie să
se afle la nivelul prescris.
Notă
În ţările în care sistemul de
monitorizare a presiunii în anvelope
este impus prin legislaţie, utilizarea
de roşi fără senzori de presiune va
anula certificarea de tip a
autovehiculului.
Presiunile curente în anvelope pot fi
prezentate în Vehicle Information
Menu (Meniu informaţii autovehicul)
pe centrul de informaţii pentru şofer (DIC).
Meniul poate fi selectat cu butoanele
de pe maneta de semnalizare.
Apăsaţi MENU pentru a selecta
Vehicle Information Menu (Meniu informaţii autovehicul) X .
Rotiţi butonul rotativ de reglare pentru
a selecta sistemul de monitorizare a
presiunii în anvelope.
Starea sistemului şi avertizările
privind presiunea sunt afişate printr-
un mesaj de avertizare cu simbolul anvelopei corespunzătoare clipind înCentrul de informaţii pentru şofer
(DIC).
