194Conservação do veículo
N.ºCircuito1–2Interruptor do espelho retrovisorexterior3Módulo de controlo da carro‐
çaria4Tecto de abrir dobrável/Módulo
de comando do chassis5ABS6Luz de circulação diurna do lado
esquerdo7–8Módulo de controlo da carro‐
çaria9Sensor da bateria do veículo10Regulação dos faróis/TPMS/
Tecto de abrir dobrável11Limpa-vidros traseiro12Desembaciamento dos vidrosN.ºCircuito13Luz de circulação diurna do lado direito14Desembaciamento do espelho15–16Módulo de comando dos
chassis/Sistema GPL17Espelho retrovisor interior18Módulo de controlo do motor19Bomba de combustível20–21Bobina de injecção22–23Sistema de injecção24Sistema de lavagem25Sistema de iluminação26Módulo de controlo do motor27–

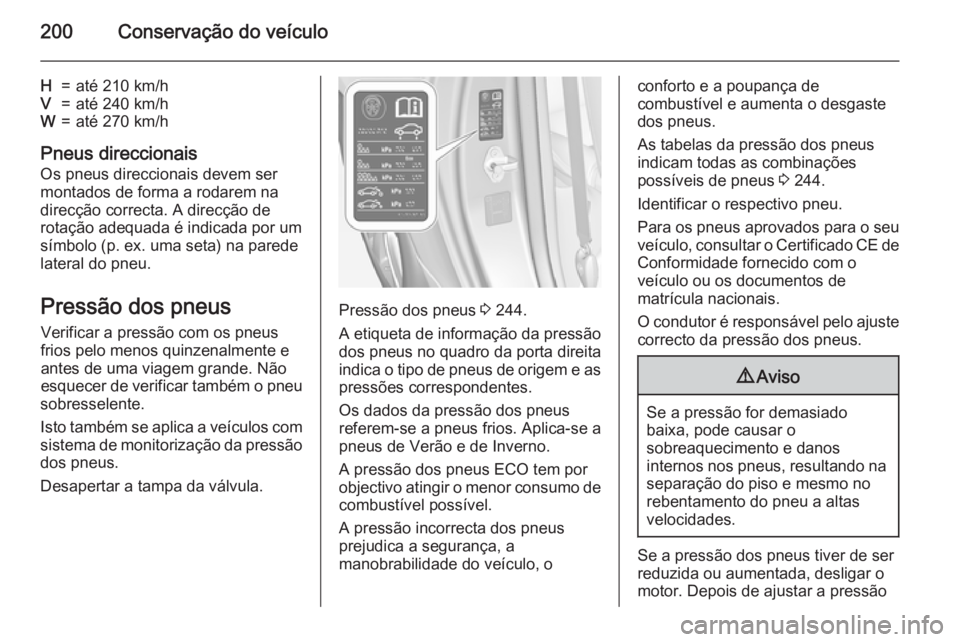

200Conservação do veículo
H=até 210 km/hV=até 240 km/hW=até 270 km/h
Pneus direccionais
Os pneus direccionais devem ser
montados de forma a rodarem na
direcção correcta. A direcção de
rotação adequada é indicada por um
símbolo (p. ex. uma seta) na parede
lateral do pneu.
Pressão dos pneus Verificar a pressão com os pneus
frios pelo menos quinzenalmente e
antes de uma viagem grande. Não
esquecer de verificar também o pneu
sobresselente.
Isto também se aplica a veículos com sistema de monitorização da pressão
dos pneus.
Desapertar a tampa da válvula.
Pressão dos pneus 3 244.
A etiqueta de informação da pressão
dos pneus no quadro da porta direita
indica o tipo de pneus de origem e as pressões correspondentes.
Os dados da pressão dos pneus
referem-se a pneus frios. Aplica-se a
pneus de Verão e de Inverno.
A pressão dos pneus ECO tem por
objectivo atingir o menor consumo de
combustível possível.
A pressão incorrecta dos pneus
prejudica a segurança, a
manobrabilidade do veículo, o
conforto e a poupança de
combustível e aumenta o desgaste dos pneus.
As tabelas da pressão dos pneus
indicam todas as combinações
possíveis de pneus 3 244.
Identificar o respectivo pneu.
Para os pneus aprovados para o seu veículo, consultar o Certificado CE de
Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
O condutor é responsável pelo ajuste
correcto da pressão dos pneus.9 Aviso
Se a pressão for demasiado
baixa, pode causar o
sobreaquecimento e danos
internos nos pneus, resultando na separação do piso e mesmo no
rebentamento do pneu a altas
velocidades.
Se a pressão dos pneus tiver de ser
reduzida ou aumentada, desligar o
motor. Depois de ajustar a pressão

Conservação do veículo203
Seleccionar:■ Ligeira para pressão de conforto
até 3 pessoas.
■ Eco para pressão Eco até
3 pessoas.
■ Máx para carga total.
Processo de Correspondência do Sensor TPMS
Cada sensor TPMS tem um código
de identificação único. É necessário
efectuar a correspondência do código
de identificação com uma nova
posição do pneu/roda depois de
rodar os pneus ou de substituir o
conjunto de rodas completo e se um
ou mais sensores TPMS foram
substituídos. O processo de
correspondência dos sensores
TPMS também deve ser efectuado
depois de substituir um pneu
sobresselente por um pneu de
estrada com sensor TPMS.
A luz de anomalia w e a mensagem
ou o código de aviso deverão apagar no próximo ciclo de ignição. A
correspondência dos sensores com
as posições das rodas é efectuada
utilizando uma ferramenta de
reprogramação TPMS, pela seguinte
ordem: roda dianteira do lado
esquerdo, roda dianteira do lado
direito, roda traseira do lado direito e
roda traseira do lado esquerdo. O
indicador de mudança de direcção na posição activa actual mantém-se
aceso até ocorrer a correspondência
do sensor.
Consultar a respectiva oficina para o
serviço ou para adquirir uma
ferramenta de nova memorização.
Tem 2 minutos para fazer
corresponder a primeira posição da
roda e 5 minutos no total para fazer
corresponder as quatro posições dasrodas. Caso demore mais tempo, o
processo de correspondência pára e tem de ser reiniciado.
O processo de correspondência do
sensor TPMS consiste em:
1. Aplicar o travão de mão.
2. Ligue a ignição.
3. Nos veículos com caixa de velocidades manual robotizada:
Carregar continuamente no pedal
do travão. Deslocar e manter a
alavanca selectora durante
5 segundos na posição N até P
ser indicado no DIC. P indica que
o processo de correspondência
dos sensores do TPMS pode ser
iniciado.
Nos veículos com caixa de velocidades manual: seleccionar
a posição de ponto-morto.
4. Utilizar o botão MENU na
alavanca do indicador de
mudança de direcção para
seleccionar Menu de informação
do veículo no CIC.

204Conservação do veículo
5. Utilizar a roda de regulação paranavegar até ao menu de pressão
dos pneus.
6. Pressionar o botão SET/CLR
para iniciar o processo de
correspondência do pneu. Deverá
ser apresentada uma mensagem a pedir aceitação do processo.
7. Pressionar novamente o botão SET/CLR para confirmar a
selecção. A buzina toca duas
vezes para indicar que o receptor está em modo de memorização.
8. Começar pela roda dianteira do lado esquerdo.
9. Colocar a ferramenta de reprogramação contra a parede
lateral do pneu, junto à haste da
válvula. Em seguida pressionar o
botão para activar o sensor
TPMS. Um toque curto da buzina
confirma que foi feita a
correspondência do código de
identificação do sensor com
aquela posição da roda.
10. Passar à roda dianteira do lado direito e repetir o procedimento
indicado no Passo 9.11. Passar à roda traseira do lado direito e repetir o procedimento
indicado no Passo 9.
12. Passar à roda traseira do lado esquerdo e repetir o
procedimento indicado no
Passo 9. A buzina apita duas
vezes para indicar que foi feita a
correspondência do código de
identificação do sensor com a
roda traseira do lado esquerdo e
que o processo de
correspondência dos sensores
TPMS já não está activo.
13. Desligar a ignição.
14. Regular os quatro pneus à pressão recomendada conforme
indicado na etiqueta de
informação dos pneus.
15. Garantir que o estado de carga dos pneus está de acordo com a
pressão seleccionada 3 98.
Sujeição à temperatura
A pressão dos pneus depende da
temperatura do pneu. Durante a
condução a temperatura e a pressão
dos pneus aumentam.O valor da pressão dos pneus
apresentado no Centro de
Informação do Condutor é a pressão actual dos pneus. Assim, é
importante verificar a pressão com os
pneus frios.
Profundidade do relevo Verificar a profundidade do rasto a
intervalos regulares.
Os pneus devem ser substituídos por
razões de segurança quando a
profundidade do rasto for de
2 mm - 3 mm (4 mm para pneus de
Inverno).
Por razões de segurança é
recomendado que a profundidade do piso dos pneus no mesmo eixo nãoseja diferente em mais do que 2 mm.

Conservação do veículo209
10. Colocar o interruptor de balancimdo compressor na posição I. O
pneu é cheio com vedante.
11. O manómetro da pressão do compressor indica por brevesinstantes até 6 bar enquanto a
garrafa de selante está a esvaziar
(cerca de 30 segundos). Em
seguida, a pressão começa a cair.
12. O vedante é todo bombeado para
dentro do pneu. Depois o pneu é
insuflado.
13. A pressão do pneu prescrita deve
ser atingida dentro de
10 minutos. Pressão dos pneus
3 244. Quando obtiver a pressão
correcta, desligar o compressor.
Se a pressão de pneu prescrita
não for atingida no espaço
de 10 minutos, retirar o kit de
reparação de pneus. Deslocar o
veículo de forma a que o pneu dê
uma volta completa. Voltar a ligar
o kit de reparação de pneus e
continuar o procedimento de
enchimento durante 10 minutos.
Se se continuar a não atingir a
pressão do pneu prescrita, o pneu está muito danificado. Recorrer a
uma oficina.
Retirar do pneu a pressão em
excesso accionando o botão
acima do indicador de pressão.
Não utilizar o compressor durante mais de 10 minutos.
14. Retirar o kit de reparação de pneus. Empurrar o trinco no
suporte para retirar a garrafa de
vedante do suporte. Enroscar o
tubo de insuflação do pneu na
ligação livre da garrafa de
vedante. Isso evita que haja fuga
de vedante. Guardar o kit de
reparação dos pneus na
bagageira.
15. Retirar qualquer excesso de vedante com um pano.
16. Retirar da garrafa de vedante a etiqueta que indica a velocidade
máxima permitida e colocá-la
dentro do campo de visão do
condutor.
17. Prosseguir viagem imediatamente para que o
vedante se distribua pelo pneu
uniformemente. Depois de
percorrer cerca de 10 km (mas
não mais de 10 minutos), parar e

210Conservação do veículo
verificar a pressão do pneu.
Apertar o tubo do ar do
compressor directamente na
válvula do pneu e no compressor
ao fazer isso.
Se a pressão do pneu for superior
a 1,3 bar, corrigir para o valor
correcto. Repetir o procedimento
até deixar de haver perda de
pressão.
Se a pressão do pneu baixar para menos de 1,3 bar, não se deve
conduzir o veículo. Recorrer a
uma oficina.
18. Guardar o kit de reparação dos pneus na bagageira.
Recolocar a cobertura do piso.
Cobertura do piso na bagageira
3 73.
Advertência
As características de condução
proporcionadas pelo pneu reparado
são muito afectadas, pelo que o
pneu deve ser substituído.
Se se ouvir um ruído anormal ou se
o compressor ficar quente, desligar
o compressor durante pelo menos 30 minutos.
A válvula de segurança incorporada abre a uma pressão de 7 bar.
Anotar a data de validade do kit.
Após essa data a capacidade
vedante deixa de ter garantia.
Prestar atenção à informação de
armazenamento constante da
garrafa de vedante.
Substituir a garrafa de vedante
utilizada. Eliminar a garrafa
conforme indicado na legislação
aplicável
O compressor e o vedante podem
ser utilizados a partir de -30 °C
aproximadamente.Os adaptadores fornecidos podem
ser utilizados para encher outros
itens, p. ex. bolas de futebol,
colchões de ar, barcos insufláveis,
etc. Encontram-se sob o
compressor. Para retirar, aparafusar
no compressor o tubo flexível e
retirar o adaptador.
Substituição de roda Proceder aos seguintes preparativos
e respeitar a informação a seguir:
■ Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
■ Aplicar o travão-de-mão e engatar a 1.ª velocidade ou a marcha-atrás.
■ Nunca mudar mais do que uma roda ao mesmo tempo.
■ Só utilizar o macaco para mudar pneus no caso de furos, e não para
mudança de pneus sazonal (pneus
de Inverno/Verão).
■ O macaco não necessita de manutenção.

Conservação do veículo211
■Se a superfície em que o veículo se
encontrar for mole, colocar uma
placa sólida (com 1 cm de
espessura, no máximo) por baixo
do macaco.
■ Retirar os objectos pesados do veículo antes de levantá-lo com o
macaco.
■ Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o
macaco.
■ Nunca passar por baixo de um veículo apoiado num macaco.
■ Não colocar o veículo a trabalhar quando elevado com um macaco.
■ Antes de apertar os parafusos da roda, limpá-los e aplicar um pouco
de massa à venda no mercado nas
roscas de cada um dos parafusos
da roda.9 Aviso
Não lubrificar a rosca do parafuso
da roda.
1. Jantes de aço:
Retirar o tampão da roda.
Jantes de liga leve com tampas
dos parafusos
Desencaixar as tampas dos
parafusos das rodas com uma
chave de parafusos e retirar. Para
proteger a roda, colocar um pano
macio entre a chave de parafusos
e a jante de liga.
Jantes de liga leve com tampa central
Estão disponíveis duas versões:
1.1. Inserir o extractor na ranhura aberta da tampa central e
remover a tampa da jante.
Ferramentas do veículo 3 197.
1.2. Inserir o extractor no orifício
da tampa central e retirar a tampa da jante. Ferramentas do veículo
3 197.

212Conservação do veículo
2. Montar a chave de rodascertificando-se de que fica bem
colocada e desaparafusar cada
parafuso meia volta.
As rodas poderão estar
protegidas por parafusos de
bloqueio das rodas. Para aliviar
estes parafusos específicos,
primeiro encaixar o adaptador
dos parafusos de bloqueio das
rodas na cabeça do parafuso
antes de instalar a chave de
rodas. O adaptador encontra-se
no porta-luvas.3. Certificar-se que o macaco está correctamente posicionado sob oponto correcto de elevação do
veículo.
Algumas versões têm painéis da
embaladeira com pontos para
colocação do macaco cobertos:
em primeiro lugar, puxar e retirar
a cobertura no respectivo ponto
de colocação do macaco antes de
posicionar o macaco.
4. Regular o macaco para a altura necessária. Colocá-lodirectamente por baixo do ponto
de elevação de modo a que não
possa escorregar.
