2014 YAMAHA XVS1300A Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-16
6
Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op
het midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de
band scheurtjes vertoont, moet de band
onmiddellijk door een Yamaha dealer wor-
den vervangen.
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.Ban deninformatie
Deze motorfiets is uitgerust met gietwielen
en tubeless banden met bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10462
Monteer altij d voor- en achterb anden
van hetzelf de merk en type. Verschillen-
d e ban den kunnen het we ggedra g van
d e machine veran deren, wat kan lei den
tot een on geval.Na uitgebreide tests zijn alleen de hieron-
der vermelde banden voor dit model goed-
gekeurd door Yamaha Motor Co., Ltd.
WAARSCHUWING
DWA10472
 Laat sterk versleten ban den door
een Yamaha dealer vervan gen. Rij-
d en op een machine met versleten
b an den is niet alleen ver boden,
maar dit heeft ook een averechts
effect op de rijsta biliteit, waard oor
u de macht over het stuur zou kun-
nen verliezen.
 De vervan gin g van on der delen van
wielen en remmen, inclusief ban-
d en, dient te wor den over gelaten
aan een Yamaha d ealer, die over de
no dig e vakkun dig e kennis en erva-
rin g b eschikt om dit te d oen.
1. Wang van band
2. BandprofieldiepteMinimale ban dprofiel diepte (voor en
achter):
1.6 mm (0.06 in)
Voor ban d:
Maat:
130/90 16M/C 67H
Fabrikant/model: DUNLOP/D404F X
BRIDGESTONE/EXEDRA G721
Achter ban d:
Maat:
170/70B 16M/C 75H
Fabrikant/model: DUNLOP/K555
BRIDGESTONE/EXEDRA G722 G
U1CSD1D0.book Page 16 Tuesday, August 6, 2013 11:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-17
6
Rijd niet te snel d irect na het ver-
wisselen van een ban d. Het b and-
oppervlak dient eerst te zijn
in gere den voor dat het zijn optimale
ei genschappen verkrij gt.
DAU21963
GietwielenLet ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
 Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.
 Na het vervangen van een wiel of
band moet het wiel worden uitgeba-
lanceerd. Een niet uitgebalanceerd
wiel zal mogelijk slecht functioneren of
kan een slechte wegligging en een
verkorte levensduur van de banden
tot gevolg hebben.
DAU48374
Vrije sla g van koppelin gshen del
afstellenDe vrije slag van de koppelingshendel dient
5.0–10.0 mm (0.20–0.39 in) te bedragen,
zoals weergegeven. Controleer de vrije slag
van de koppelingshendel regelmatig en stel
indien nodig als volgt af.
1. Schuif de rubber afdekking terug naar de koppelingshendel.
2. Draai de borgmoer los.
3. Draai de stelbout van de koppelings- speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelbout richting (b) voor minder vrije
slag van de koppelingshendel.1. Vrije slag van koppelingshendel
2. Borgmoer
3. Stelbout voor vrije slag koppelingshendel
4. Rubberafdekking1
2 3
4
U1CSD1D0.book Page 17 Tuesday, August 6, 2013 11:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
6
OPMERKINGAls de voorgeschreven vrije slag van de
koppelingshendel wordt gehaald, zoals
hierboven beschreven, kunt u de stappen
4–7 overslaan.4. Draai de stelbout richting (a) om dekoppelingskabel losser te stellen.
5. Schuif de rubber afdekking verder te- rug over de koppelingskabel en draai
de borgmoer los.
6. Draai de stelmoer van de koppelings- speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelmoer richting (b) voor minder vrije
slag van de koppelingshendel. 7. Draai de borgmoer op de koppelings-
kabel vast en schuif de rubber afdek-
king weer naar de oorspronkelijke
positie.
8. Draai de borgmoer op de koppelings-
hendel vast en schuif de rubber afdek-
king weer naar de oorspronkelijke
positie.
DAU37914
Vrije sla g van remhen del contro-
lerenAan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzi g g evoel in de rem-
hend el kan betekenen dat er lucht in het
hy draulisch systeem aanwezi g is. Als er
lucht in het hy draulisch systeem zit, laat
d an het systeem d oor een Yamaha dea-
ler ontluchten voord at de machine wor dt
g eb ruikt. Lucht in het hy draulisch sy-
steem heeft een ne gatief effect op d e
1. Stelmoer voor vrije slag van de koppelings-
hendel
2. Borgmoer
3. Rubberafdekking
12
(a)
(b)
3
1. Geen vrije slag remhendel
1
U1CSD1D0.book Page 18 Tuesday, August 6, 2013 11:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6
remwerking, waar door u de macht over
het stuur zou kunnen verliezen met een
on geluk als g evolg.
DAU22274
RemlichtschakelaarsHet remlicht, dat wordt geactiveerd door
het rempedaal en de remhendel, moet op-
lichten nét voordat de remmen aangrijpen.
Stel de remlichtschakelaar achter indien
nodig als volgt af. De remlichtschakelaar
voor dient te worden afgesteld door een
Yamaha dealer. Verdraai de stelmoer van de achterste rem-
lichtschakelaar en houd daarbij de rem-
lichtschakelaar vast. Draai de stelmoer in
de richting (a) om het remlicht eerder te la-
ten branden. Draai de stelmoer in de rich-
ting (b) om het remlicht later te laten
branden.
DAU22393
Controleren van voor- en achter-
rem blokkenDe remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU58500
Rem blokken voorrem
Voor UBS-mo dellen
De remklauwen van de voorrem zijn voor-
zien van twee rembloksets.
Elk voorremblok heeft een eigen slijtage-in-
dicatorgroef, zodat het remblok kan wor-
den gecontroleerd zonder de rem te
demonteren. Let op de slijtage-indicator-
groef om de remblokslijtage te controleren.
1. Remlichtschakelaar
2. Stelmoer remlichtschakelaar
(a) 2
1
(b)
1. Slijtage-indicatorgroef remblok
1
1
U1CSD1D0.book Page 19 Tuesday, August 6, 2013 11:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6
Wanneer een remblok zover is afgesleten
dat de slijtage-indicatorgroef vrijwel is ver-
dwenen, vraag dan een Yamaha dealer de
remblokken als set te vervangen.
Voor modellen zon der UBS
Elk voorremblok is voorzien van slijtage-in-
dicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroeven
vrijwel zijn verdwenen, vraag dan een
Yamaha dealer de remblokken als set te vervangen.
DAU22501
Rem blokken achterrem
Controleer elk achterremblok op schade en
meet de remvoeringsdikte. Als een remblok
beschadigd is of als de remvoeringsdikte
minder is dan 0.8 mm (0.03 in), vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
DAU22582
Controleren van remvloeistofni-
veauControleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van
het reservoir horizontaal staat. Vul indien
nodig remvloeistof bij.
Voorrem
1. Slijtage-indicatorgroef remblok
1
1
1. Remvoeringdikte
1. Merkstreep minimumniveau
L O W ER
1
U1CSD1D0.book Page 20 Tuesday, August 6, 2013 11:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6
Achterrem
WAARSCHUWING
DWA15991
Onjuist uitgevoer d on derhou d kan resul-
teren in verlies van remvermo gen. Neem
d e vol gen de voorzor gsmaatre gelen in
acht:  Bij een te laa g remvloeistofniveau
kan lucht b innendrin gen in het rem-
systeem, waar door de rempresta-
ties afnemen.
 Reini g de reservoir dop alvorens
d eze te verwij deren. Ge bruik uit-
sluiten d DOT 4 remvloeistof uit een
onaan geb roken verpakkin g. 
Gebruik uitsluiten d d e aan bevolen
remvloeistof, an ders kunnen de
ru bberaf dichtin gen bescha digd ra-
ken met lekka ge tot gevol g.
 Vul bij
met hetzelf de type remvloei-
stof. Toevoe gin g van een an der
type remvloeistof d an DOT 4 kan re-
sulteren in een scha delijke chemi-
sche reactie.
 Pas op en zor g d at tij dens bijvullen
g een water het remvloeistofreser-
voir kan binnen drin gen. Water zal
het kookpunt van de remvloeistof
aanzienlijk verla gen zo dat damp-
b elvormin g kan optre den.
LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
on der delen bescha dig en. Vee g g emors-
te remvloeistof stee ds direct af.Naarmate de remblokke n afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en /of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op
lekkage. Vraag als het remvloeistofniveau plotseling sterk is gedaald een Yamaha
dealer om een inspectie alvorens verder te
rijden.
1. Merkstreep minimumniveauAan
bevolen remvloeistof:
DOT 4
U1CSD1D0.book Page 21 Tuesday, August 6, 2013 11:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
DAU22733
Remvloeistof verversenVraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven in het periodieke smeer-
en onderhoudsschema. Laat bovendien de
oliekeerringen van de hoofdremcilinders,
de remklauwen en de remslangen vervan-
gen volgens de intervalperioden of wan-
neer ze lek of beschadigd zijn. Vloeistofafdichtingen: Vervang elke
twee jaar.
 Remslangen: Vervang elke vier jaar.
DAU23041
Door bui gin g aan drijfriemDe doorbuiging van de aandrijfriem moet
worden gecontroleerd en afgesteld volgens
de intervalperioden ve rmeld in het periodie-
ke smeer-en onderhoudsschema.
DAU38411

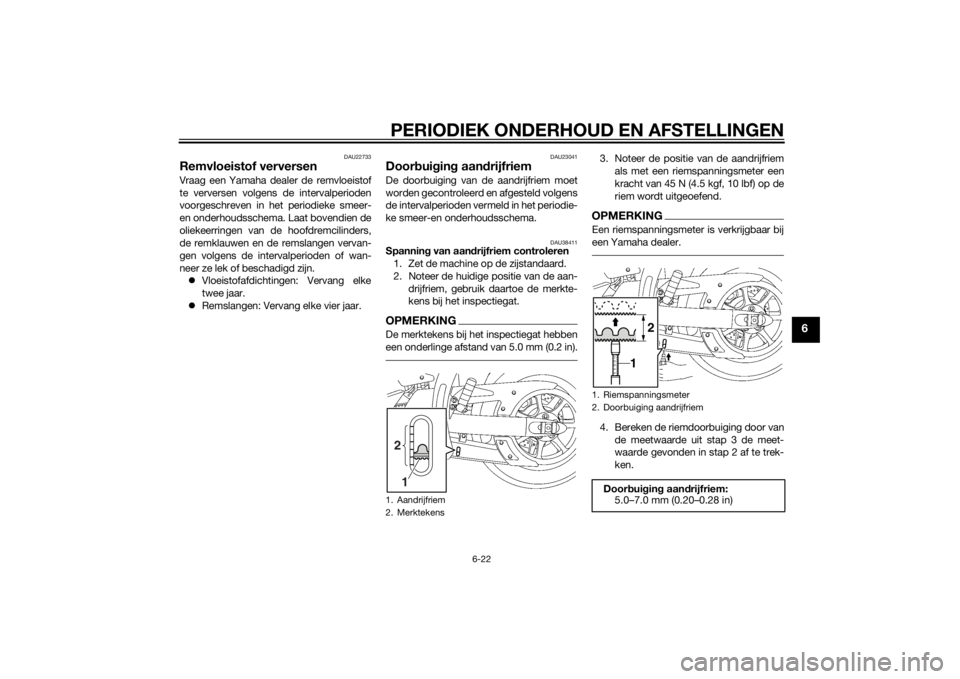

Spanning van aandrijfriem controleren
1. Zet de machine op de zijstandaard.
2. Noteer de huidige positie van de aan-
drijfriem, gebruik daartoe de merkte-
kens bij het inspectiegat.OPMERKINGDe merktekens bij het inspectiegat hebben
een onderlinge afstand van 5.0 mm (0.2 in).
3. Noteer de positie van de aandrijfriemals met een riemspanningsmeter een
kracht van 45 N (4.5 kgf, 10 lbf) op de
riem wordt uitgeoefend.OPMERKINGEen riemspanningsmeter is verkrijgbaar bij
een Yamaha dealer.4. Bereken de riemdoorbuiging door vande meetwaarde uit stap 3 de meet-
waarde gevonden in stap 2 af te trek-
ken.
1. Aandrijfriem
2. Merktekens2
1
1. Riemspanningsmeter
2. Doorbuiging aandrijfriem
Door bui gin g aan drijfriem:
5.0–7.0 mm (0.20–0.28 in)
6 8 10 12 14
1
2
U1CSD1D0.book Page 22 Tuesday, August 6, 2013 11:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
5. Als de riemdoorbuiging niet correct is,laat deze dan door een Yamaha dealer
bijstellen.
DAU23098
Kabels controleren en smerenDe werking van alle bedieningskabels en
de conditie van alle kabels moet vooraf-
gaand aan elke rit worden gecontroleerd en
de kabel en kabeleinden moeten indien no-
dig worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Scha de aan d e buiten behuizin g van ka-
b els kan lei den tot interne roestvormin g
en storin g veroorzaken met de bewe-
g in g van kab els. Vervan g b escha digde
kab els zo snel mo gelijk om onveili ge
omstan dig he den te voorkomen.
[DWA10712] DAU49921
Controleren en smeren van
gas-
g reep en gaska belDe werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
Aan bevolen smeermi ddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
U1CSD1D0.book Page 23 Tuesday, August 6, 2013 11:22 AM
