2014 YAMAHA XV950 Manuale de Empleo (in Spanish)

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-9
6
SAU42433
Comprobación de las bujíasLas bujías son componentes importantes
del motor y resulta fácil comprobarlas. El
calor y los depósitos de material provocan
la erosión lenta de las bujías, por lo que es-
tas deben desmontarse y comprobarse de
acuerdo con el cuadro de mantenimiento
periódico y engrase. Además, el estado de
las bujías puede reflejar el estado del mo-
tor.

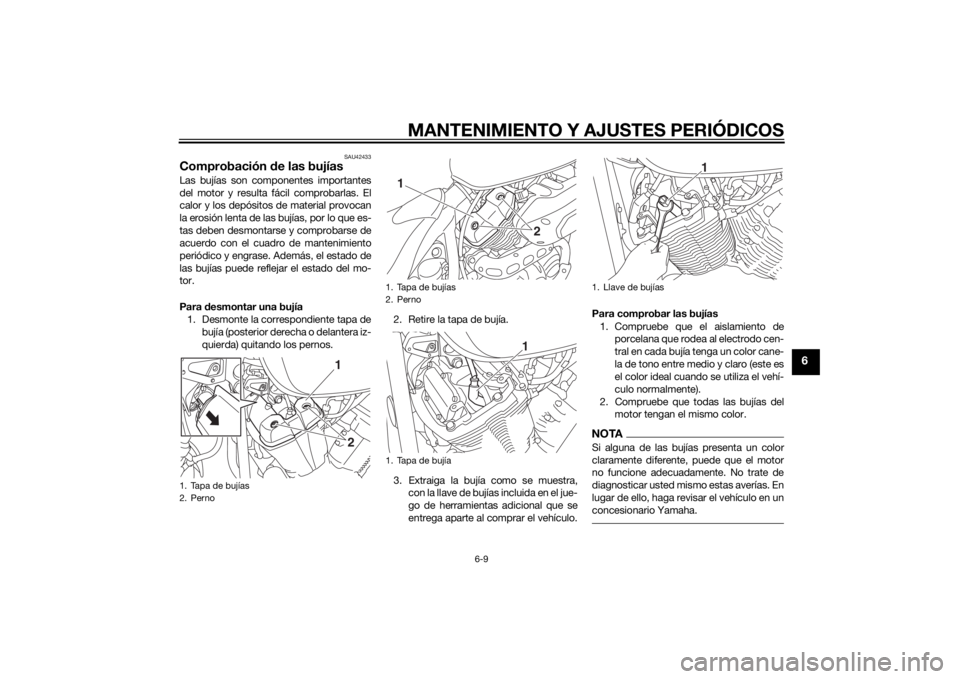

Para desmontar una bujía
1. Desmonte la correspondiente tapa de bujía (posterior derecha o delantera iz-
quierda) quitando los pernos. 2. Retire la tapa de bujía.
3. Extraiga la bujía como se muestra,
con la llave de bujías incluida en el jue-
go de herramientas adicional que se
entrega aparte al comprar el vehículo. Para comprobar las bujías
1. Compruebe que el aislamiento de porcelana que rodea al electrodo cen-
tral en cada bujía tenga un color cane-
la de tono entre medio y claro (este es
el color ideal cuando se utiliza el vehí-
culo normalmente).
2. Compruebe que todas las bujías del motor tengan el mismo color.
NOTASi alguna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
1. Tapa de bujías
2. Perno
1
2
1. Tapa de bujías
2. Perno
1. Tapa de bujía
2
1
1
1. Llave de bujías
1
U2DES0S0.book Page 9 Wednesday, June 12, 2013 11:56 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-10
6
3. Compruebe la erosión del electrodo yla acumulación excesiva de carbono u
otros depósitos en cada bujía; cám-
biela según sea necesario.

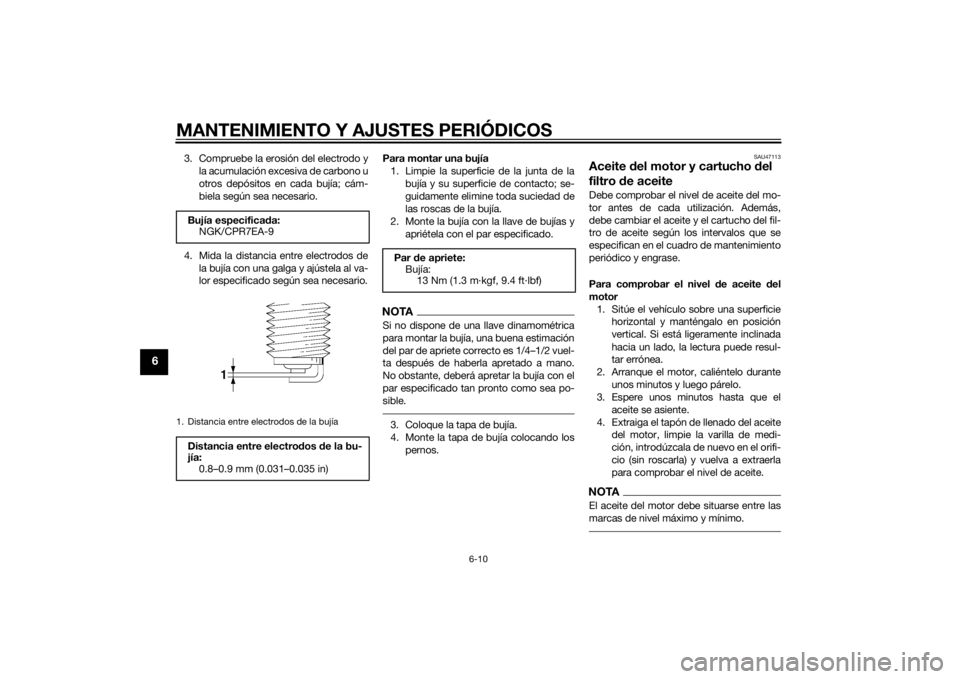

4. Mida la distancia entre electrodos de la bujía con una galga y ajústela al va-
lor especificado según sea necesario. Para montar una bujía
1. Limpie la superficie de la junta de la bujía y su superficie de contacto; se-
guidamente elimine toda suciedad de
las roscas de la bujía.
2. Monte la bujía con la llave de bujías y apriétela con el par especificado.
NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuel-
ta después de haberla apretado a mano.
No obstante, deberá apretar la bujía con el
par especificado tan pronto como sea po-
sible.3. Coloque la tapa de bujía.
4. Monte la tapa de bujía colocando lospernos.
SAU47113
Aceite del motor y cartucho d el
filtro d e aceiteDebe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además,
debe cambiar el aceite y el cartucho del fil-
tro de aceite según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase.
Para comprobar el nivel de aceite del
motor 1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical. Si está ligeramente inclinada
hacia un lado, la lectura puede resul-
tar errónea.
2. Arranque el motor, caliéntelo durante unos minutos y luego párelo.
3. Espere unos minutos hasta que el
aceite se asiente.
4. Extraiga el tapón de llenado del aceite del motor, limpie la varilla de medi-
ción, introdúzcala de nuevo en el orifi-
cio (sin roscarla) y vuelva a extraerla
para comprobar el nivel de aceite.NOTAEl aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
Bujía especifica da:
NGK/CPR7EA-91. Distancia entre electrodos de la bujíaDistancia entre electro dos d e la bu-
jía: 0.8–0.9 mm (0.031–0.035 in)
Par de apriete:
Bujía: 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U2DES0S0.book Page 10 Wednesday, June 12, 2013 11:56 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-11
6
5. Si el aceite del motor se encuentra enla marca de nivel mínimo o por debajo
de la misma, añada una cantidad sufi-
ciente de aceite del tipo recomendado
hasta que alcance el nivel correcto. 6. Introduzca la varilla de medición en el
orificio de llenado de aceite y seguida-
mente apriete el tapón.
Para cambiar el aceite del motor (con o
sin sustitución d el cartucho del filtro d e
aceite) 1. Arranque el motor, caliéntelo durante unos minutos y luego párelo.
2. Coloque una bandeja debajo del mo- tor para recoger el aceite usado.
3. Retire el tapón de llenado de aceite
del motor y el perno de drenaje con la
junta para vaciar el aceite del cárter.
NOTAOmita los pasos 4–6 si no va a cambiar el
cartucho del filtro de aceite.
4. Desmonte el cartucho del filtro deaceite con una llave para filtros de
aceite.NOTAPuede adquirir una llave para filtros de
aceite en un concesionario Yamaha.5. Aplique una capa fina de aceite demotor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.

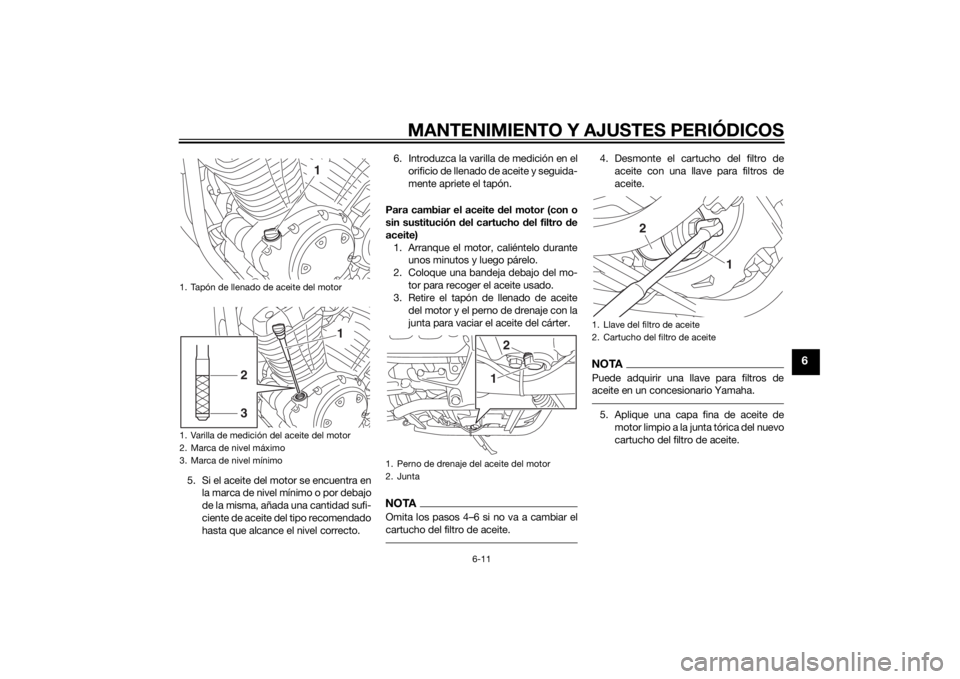

1. Tapón de llenado de aceite del motor
1. Varilla de medición del aceite del motor
2. Marca de nivel máximo
3. Marca de nivel mínimo
1
1
32
1. Perno de drenaje del aceite del motor
2. Junta
2
1
1. Llave del filtro de aceite
2. Cartucho del filtro de aceite
1
2
U2DES0S0.book Page 11 Wednesday, June 12, 2013 11:56 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-12
6
NOTAVerifique que la junta tórica quede bien
asentada.6. Coloque el nuevo cartucho del filtrode aceite con la llave para filtros y se-
guidamente apriételo con el par espe-
cificado con una llave dinamométrica. 7. Coloque el perno de drenaje de aceite
del motor con la junta nueva y apriéte-
lo con el par especificado.
8. Añada la cantidad especificada del aceite de motor recomendado y se-
guidamente coloque y apriete el tapón
de llenado de aceite.
NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.ATENCIÓN
SCA11621
Para evitar que el embrague patine
(puesto que el aceite d el motor
también lubrica el embrague), no
mezcle ningún a ditivo químico. No
utilice aceites con la especificación
d iésel “CD” ni aceites de cali dad
superior a la especificad a. Además,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
 Asegúrese de que no penetre nin-
gún material extraño en el cárter.

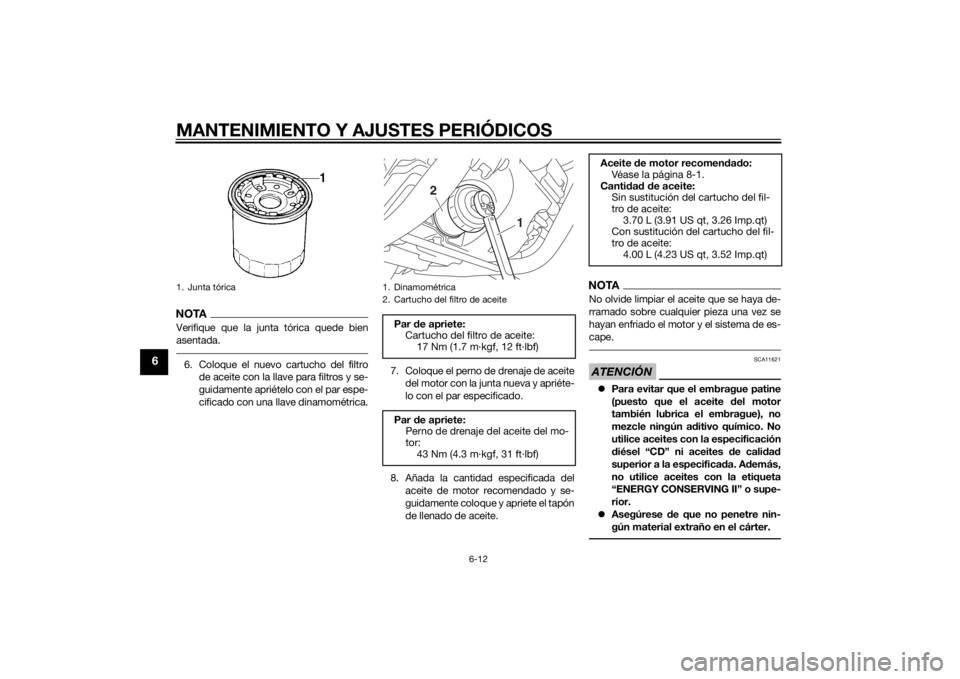

1. Junta tórica
1. Dinamométrica
2. Cartucho del filtro de aceitePar de apriete:
Cartucho del filtro de aceite:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del mo-
tor: 43 Nm (4.3 m·kgf, 31 ft·lbf)
1
2
Aceite de motor recomen dad o:
Véase la página 8-1.
Canti dad d e aceite:
Sin sustitución del cartucho del fil-
tro de aceite:
3.70 L (3.91 US qt, 3.26 Imp.qt)
Con sustitución del cartucho del fil-
tro de aceite:
4.00 L (4.23 US qt, 3.52 Imp.qt)
U2DES0S0.book Page 12 Wednesday, June 12, 2013 11:56 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-13
6
9. Arranque el motor y déjelo al ralentídurante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.NOTASi el nivel de aceite es suficiente, la luz de
aviso del nivel de aceite del motor debe
apagarse después de arrancar el motor.ATENCIÓN
SCA10402
Si la luz d e aviso de nivel de aceite par-
pa dea o permanece encen did a aunque
el nivel de aceite sea correcto, pare in-
me diatamente el motor y haga revisar el
vehículo en un concesionario Yamaha.10. Pare el motor, espere unos minutos
para que el aceite se asiente, com-
pruebe el nivel y corríjalo según sea
necesario.
SAU47081
Cambio del filtro de aireDebe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Cam-
bie el filtro de aire con mayor frecuencia si
conduce en lugares especialmente húme-
dos o polvorientos.

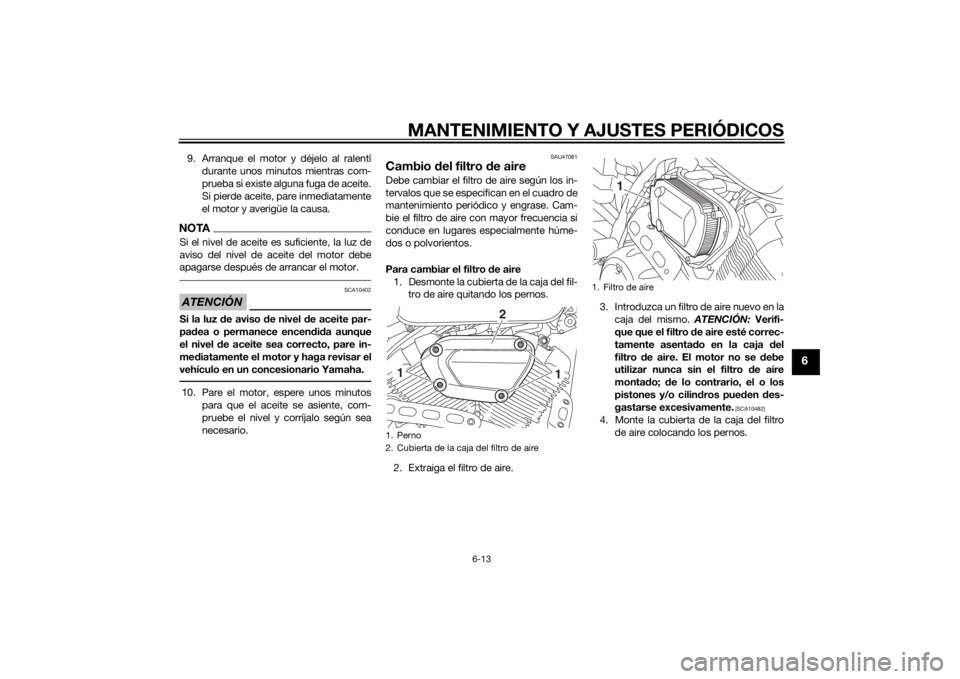

Para cambiar el filtro de aire
1. Desmonte la cubierta de la caja del fil- tro de aire quitando los pernos.
2. Extraiga el filtro de aire. 3. Introduzca un filtro de aire nuevo en la
caja del mismo. ATENCIÓN: Verifi-
que que el filtro de aire esté correc-
tamente asentad o en la caja del
filtro de aire. El motor no se debe
utilizar nunca sin el filtro d e aire
monta do; de lo contrario, el o los
pistones y/o cilin dros pue den des-
gastarse excesivamente.
[SCA10482]
4. Monte la cubierta de la caja del filtro
de aire colocando los pernos.
1. Perno
2. Cubierta de la caja del filtro de aire
2
1
1
1. Filtro de aire
1
U2DES0S0.book Page 13 Wednesday, June 12, 2013 11:56 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-14
6
SAU21385

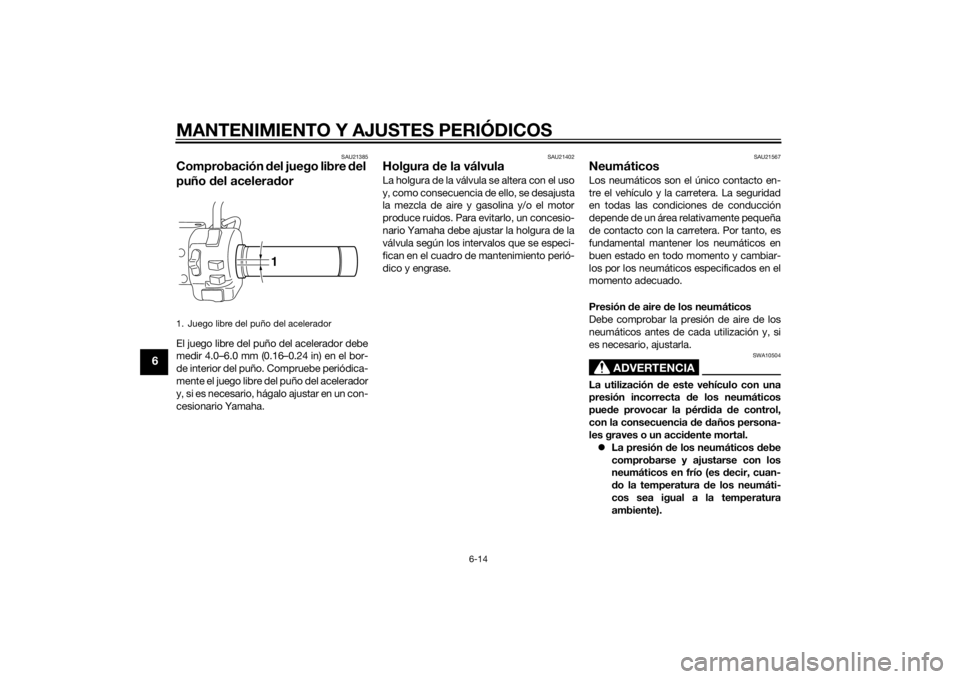

Comprobación del juego libre del
puño del acelerad orEl juego libre del puño del acelerador debe
medir 4.0–6.0 mm (0.16–0.24 in) en el bor-
de interior del puño. Compruebe periódica-
mente el juego libre del puño del acelerador
y, si es necesario, hágalo ajustar en un con-
cesionario Yamaha.
SAU21402
Holgura de la válvulaLa holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU21567
NeumáticosLos neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire d e los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización de este vehículo con una
presión incorrecta d e los neumáticos
pue de provocar la pér did a de control,
con la consecuencia de daños persona-
les graves o un acci dente mortal.
 La presión d e los neumáticos d ebe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
d o la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
1. Juego libre del puño del acelerador
1
U2DES0S0.book Page 14 Wednesday, June 12, 2013 11:56 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-15
6
La presión de los neumáticos debe
ajustarse en función de la veloci-
d ad , el peso total del con ductor, el
pasajero, el equipaje y los acceso-
rios homologa dos para este mo de-
lo.
ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecarga do

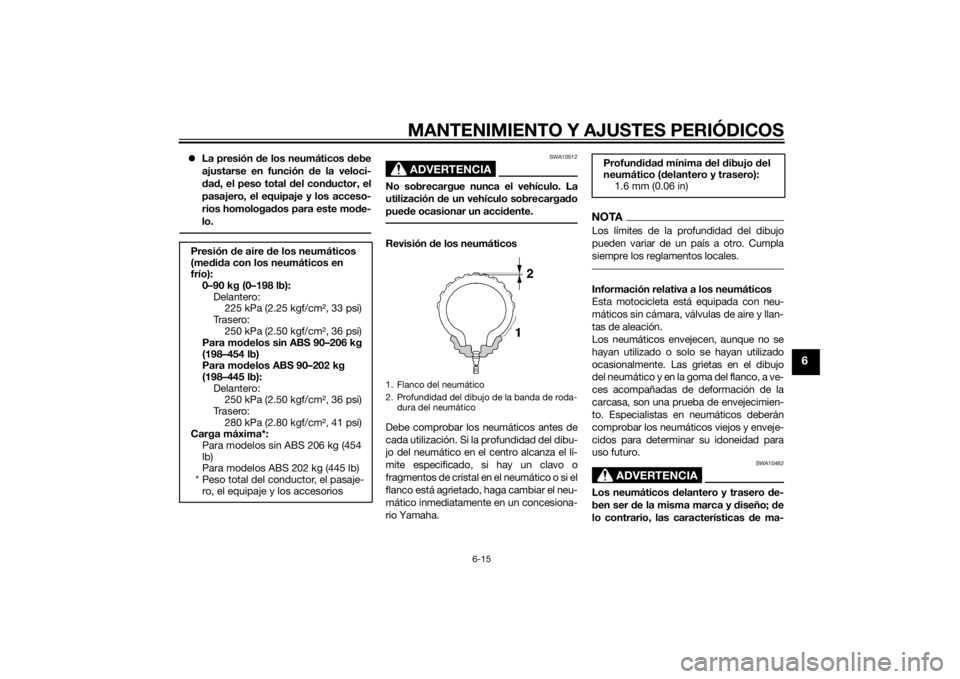

pue de ocasionar un acci dente.Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha.
NOTALos límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.Información relativa a los neumáticos
Esta motocicleta está equipada con neu-
máticos sin cámara, válvulas de aire y llan-
tas de aleación.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo
del neumático y en la goma del flanco, a ve-
ces acompañadas de deformación de la
carcasa, son una prueba de envejecimien-
to. Especialistas en neumáticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10462
Los neumáticos d elantero y trasero de-
ben ser de la misma marca y d iseño; de
lo contrario, las características de ma-
Presión
de aire d e los neumáticos
(med id a con los neumáticos en
frío):
0–90 kg (0–198 lb):Delantero: 225 kPa (2.25 kgf/cm², 33 psi)
Trasero: 250 kPa (2.50 kgf/cm², 36 psi)
Para mod elos sin ABS 90–206 kg
(198–454 lb)
Para mod elos ABS 90–202 kg
(198–445 lb):
Delantero: 250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
280 kPa (2.80 kgf/cm², 41 psi)
Carga máxima*: Para modelos sin ABS 206 kg (454
lb)
Para modelos ABS 202 kg (445 lb)
* Peso total del conductor, el pasaje-
ro, el equipaje y los accesorios
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumático
Profun did ad mínima del dibujo del
neumático ( delantero y trasero):
1.6 mm (0.06 in)
U2DES0S0.book Page 15 Wednesday, June 12, 2013 11:56 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-16
6
nejabilidad del vehiculo pueden ser dife-
rentes, lo que podría ocasionar un
accidente.Después de realizar pruebas exhaustivas,
Yamaha Motor Co., Ltd. sólo ha homologa-
do para este modelo los neumáticos que se
relacionan a continuación.
ADVERTENCIA
SWA10472
 Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control. 
La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.
 Conduzca a velocidades modera-
das después de cambiar un neumá-
tico, ya que la superficie de éste
debe “rodarse” para desarrollar sus
características óptimas.
SAU21963
Llantas de aleaciónPara asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
 Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si obser-
va algún daño, haga cambiar la rueda
en un concesionario Yamaha. No in-
tente realizar ni la más mínima repara-
ción en una rueda. Una rueda
deformada o agrietada debe sustituir-
se.
 La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
Neumático delantero:
Ta m a ñ o :100/90-19M/C 57H
Marca/modelo: BRIDGESTONE/EXEDRA G721 F
Neumático trasero:
Ta m a ñ o :150/80B16M/C 71H
Marca/modelo:
BRIDGESTONE/EXEDRA G722 F
U2DES0S0.book Page 16 Thursday, October 24, 2013 2:06 PM
