ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide
Standardschlüssel zu einer Yamaha-
Fachwerkstatt und lassen Sie die
Standardschlüssel re-registrieren.ACHTUNG
GCA11591
Erscheint auf d em Anzeigefel d ein Feh-
lerco de, sollte das Fahrzeu g so b ald wie
mö glich ü berprüft wer den, um mö gliche
Beschä dig un gen des Motors zu vermei-
d en.
GAU1234E

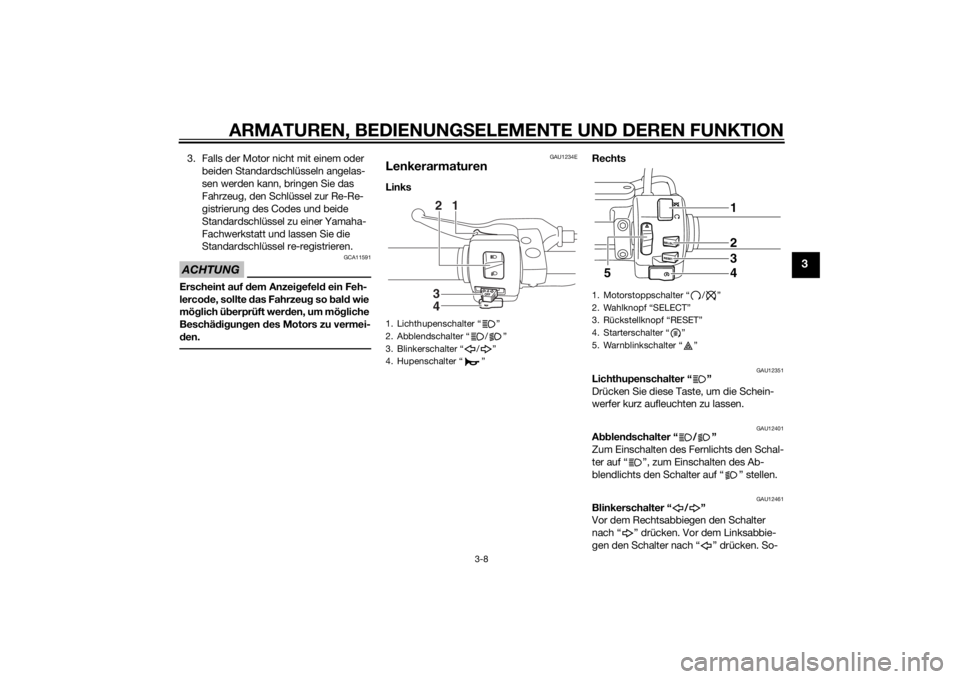

LenkerarmaturenLinks Rechts
GAU12351
Lichthupenschalter “ ”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12401
A
bblen dschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
GAU12461
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
1. Lichthupenschalter “ ”
2. Abblendschalter “ / ”
3. Blinkerschalter “ / ”
4. Hupenschalter “ ”
3
4 12
1. Motorstoppschalter “ / ”
2. Wahlknopf “SELECT”
3. Rückstellknopf “RESET”
4. Starterschalter “ ”
5. Warnblinkschalter “ ”
1
5 2
3
4
U2DEG0G0.book Page 8 Tuesday, June 11, 2013 10:06 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12501
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12661
Motorstoppschalter “ / ”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “ ” stellen. Diesen Schalter
auf “ ” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt oder
wenn der Gaszug klemmt, zu stoppen.
GAU12712
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
GAU41701
Die Motorstörungs-Wa rnleuchte leuchtet
auf, wenn der Schlüssel in die Stellung
“ON” gedreht und der Starterschalter ge-
drückt wird, damit wird jedoch keine Stö-
rung angezeigt.
GAU12734
Warn blinkschalter “ ”
Mit dem Zündschlüssel in der Stellung
“ON” oder “ ”, diesen Schalter benutzen,
um die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.ACHTUNG
GCA10062
Das Warn blinklicht nicht ü ber einen län-
g eren Zeitraum bei aus geschaltetem
Motor blinken lassen, da sich d ie Batte-
rie entla den könnte.
GAU55701
Wahlknopf “ SELECT”
Dieser Wahlknopf wird verwendet, um zwi-
schen den Kilometerzähler- und Tageskilo-
meterzähler-Betriebsarten zu wechseln
und die Uhr der Multifunktionsmesser-Ein-
heit einzustellen.
Siehe “Multifunktionsmesser-Einheit” auf
Seite 3-5 für nähere Informationen.
GAU55711
Rückstellknopf “RE SET”
Dieser Wahlknopf wird verwendet, um die
Tageskilometerzähler zurückzustellen und
die Uhr der Multifunktionsmesser-Einheit
einzustellen.
Siehe “Multifunktionsmesser-Einheit” auf
Seite 3-5 für nähere Informationen.
U2DEG0G0.book Page 9 Tuesday, June 11, 2013 10:06 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-19
3

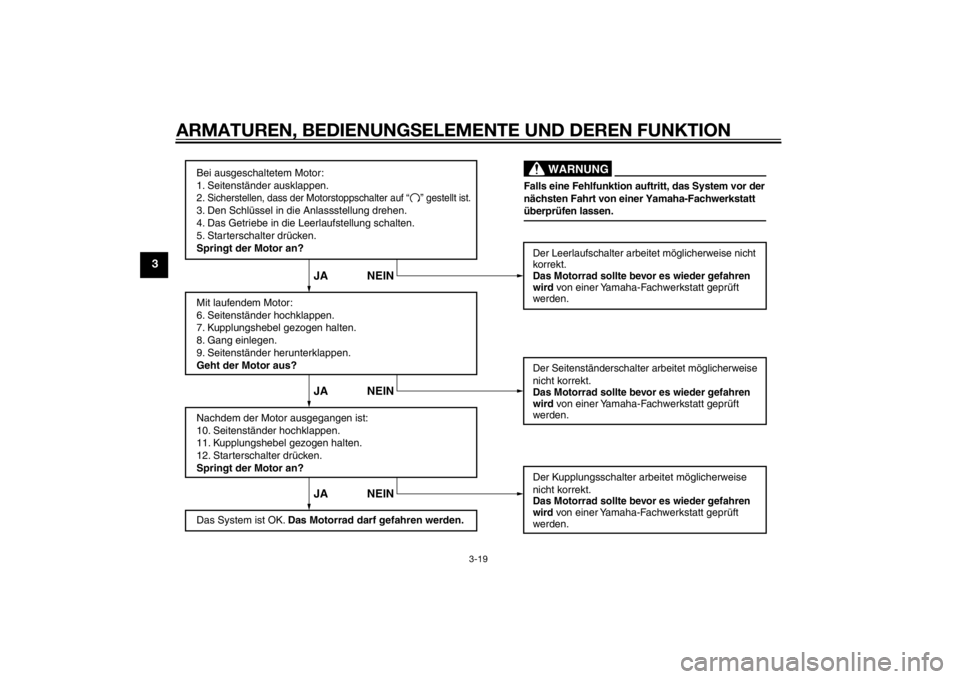

Bei ausgeschaltetem Motor:
1. Seitenständer ausklappen.
2. Sicherstellen, dass der Motorstoppschalter
auf
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Starterschalter drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Seitenständerschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN
Falls eine Fehlfunktion auftritt, das System vor der
nächsten Fahrt von einer Yamaha-Fachwerkstatt
überprüfen lassen.
WARNUNG
“ ” gestellt ist.
U2DEG0G0.book Page 19 Tuesday, June 11, 2013 10:06 AM

WICHTIGE FAHR- UND BEDIENUNGSHINWEI SE
5-1
5
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an
Ihren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit d en Bedie-
nun gselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
un d zu Unfällen o der Verletzun gen in
Fol ge davon.
GAU48711
HINWEISZur Ausstattung dieses Modell gehören:
 ein Neigungswinkelsensor, um den
Motor bei einem Sturz auszuschalten.
In diesem Fall zeigt die Multifunktions-
anzeige den Fehlercode 30 an, dies ist
jedoch keine Fehlfunktion. Den
Schlüssel auf “OFF” und danach auf
“ON” drehen, um den Fehlercode zu
löschen. Anderenfalls startet der Mo-
tor nicht, selbst wenn der Motor bei
Drücken des Starterschalters ange-
lassen wird.
 ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im
Leerlauf laufen gelassen wird. Drü-
cken Sie, wenn der Motor sich aus-
schaltet, einfach den Starterschalter,
um den Motor neu zu starten.
GAU57780
Motor anlassenDa das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Be-
dingungen erfüllt ist:
 Das Getriebe befindet sich in der
Leerlaufstellung.
 Wenn ein Gang eingelegt ist, muss der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.
Weitere Informationen siehe Seite
3-18.
1. Den Zündschlüssel auf “ON” drehen und sicherstellen, dass der Motor-
stoppschalter auf “ ” gestellt ist.
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden lang
aufleuchten und dann erlöschen. Ölstand-Warnleuchte
 Reserve-Warnleuchte
 Motorstörungs- Warnleuchte
 Anzeigeleuchte des Wegfahr-
sperren-SystemsACHTUNG
GCA17671
Leuchten die o ben genannten Warn-
leuchten o der die Anzei geleuchte nicht
auf, wenn der Schlüssel in d ie Stellun g
“ON” ged reht wir d, od er erlischt eine
U2DEG0G0.book Page 1 Tuesday, June 11, 2013 10:06 AM

INDEXAAbblendschalter ...................................... 3-8
Abdeckung, abnehmen und montieren.............................................. 6-8
ABS (für ABS-Modelle) ......................... 3-11
Abstellen ................................................. 7-4
ABS-Warnleuchte (für ABS-Modelle) ...... 3-4
Anzeigeleuchte des Wegfahrsperren-Systems ..................... 3-5BBatterie ................................................. 6-26
Blinker-Kontrollleuchte ........................... 3-3
Blinkerlampe, auswechseln .................. 6-31
Blinkerschalter ........................................ 3-8
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-22
Bremsflüssigkeitsstand, prüfen ............ 6-19
Bremsflüssigkeit, wechseln .................. 6-21
Bremslichtschalter ................................ 6-18DDurchhang des Antriebsriemens .......... 6-21EEinfahrvorschriften .................................. 5-3FFahrersitz .............................................. 3-16
Fahrzeug-Identifizierungsnummer .......... 9-1
Federbeine, einstellen ........................... 3-17
Fehlersuchdiagramm ............................ 6-35
Fehlersuche .......................................... 6-33
Fernlicht-Kontrollleuchte ........................ 3-3
Fußbremshebel ..................................... 3-11
Fußbrems- und Schalthebel, prüfen und schmieren .................................... 6-23
Fußschalthebel ..................................... 3-10
GGasdrehgriff und Gaszug, kontrollieren und schmieren ................................... 6-22HHandbremshebel .................................. 3-10
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-23
Hupenschalter ........................................ 3-9IIdentifizierungsnummern ........................ 9-1KKatalysator ........................................... 3-15
Kennzeichenbeleuchtung ..................... 6-32
Kontroll- und Warnleuchten ................... 3-3
Kraftstoff............................................... 3-13
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ............................... 3-14
Kraftstoff, Tipps zum Sparen ................. 5-3
Kupplungshebel ................................... 3-10
Kupplungshebel-Spiel, einstellen ......... 6-17LLage der Teile ......................................... 2-1
Leerlauf-Kontrollleuchte ......................... 3-3
Lenkerarmaturen .................................... 3-8
Lenkschloss.......................................... 3-15
Lenkung, prüfen ................................... 6-25
Lichthupenschalter ................................. 3-8
Luftfiltereinsatz, ersetzen ..................... 6-13MModellcode-Plakette .............................. 9-1
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone .................. 6-10
Motorrad aufbocken ............................. 6-33
Motorstoppschalter ................................ 3-9 Motorstörungs-Warnleuchte ...................3-4
Multifunktionsmesser-Einheit..................3-5
OÖlstand-Warnleuchte ..............................3-3PParken .....................................................5-4
Pflege ......................................................7-1RRäder ....................................................6-16
Radlager, prüfen ...................................6-25
Reifen ....................................................6-14
Reserve-Warnleuchte .............................3-4
Rücklicht/Bremslicht .............................6-31
Rückstellknopf RESET ............................3-9SSchalten ..................................................5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen........................6-19
Scheinwerferlampe, auswechseln ........6-29
Schwingen-Drehpunkte, schmieren......6-24
Seitenständer ........................................3-18
Seitenständer, prüfen und schmieren ...6-24
Sicherheitsinformationen ........................1-1
Sicherungen, wechseln .........................6-27
Spiel des Gasdrehgriffs, prüfen ............6-14
Spiel des Handbremshebels, prüfen.....6-18
Standlichtlampe, auswechseln .............6-32
Starterschalter.........................................3-9
System der Wegfahrsperre .....................3-1TTankverschluss .....................................3-12
Technische Daten ...................................8-1
Teleskopgabel, prüfen ..........................6-24
