Page 65 of 114
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-2
6
DAU49563
Boordgereed schapssetDe boordgereedschapsset is te vinden
achter stroomlijnpaneel A. (Zie pagina 6-8.)
Verwijder voor toegang tot de boordge-
reedschapsset stroomlijnpaneel A met de
zeskantsleutel aan de onderzijde van het
bestuurderszadel. (Zie pagina 3-31.) De onderhoudsinformati
e in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Voor
de correcte uitvoering van bepaalde onder-
houdswerkzaamheden kan echter het ge-
bruik van extra gereedschap zoals een
momentsleutel vereist zijn.
OPMERKINGLaat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaalde
werkzaamheden vereist zijn.

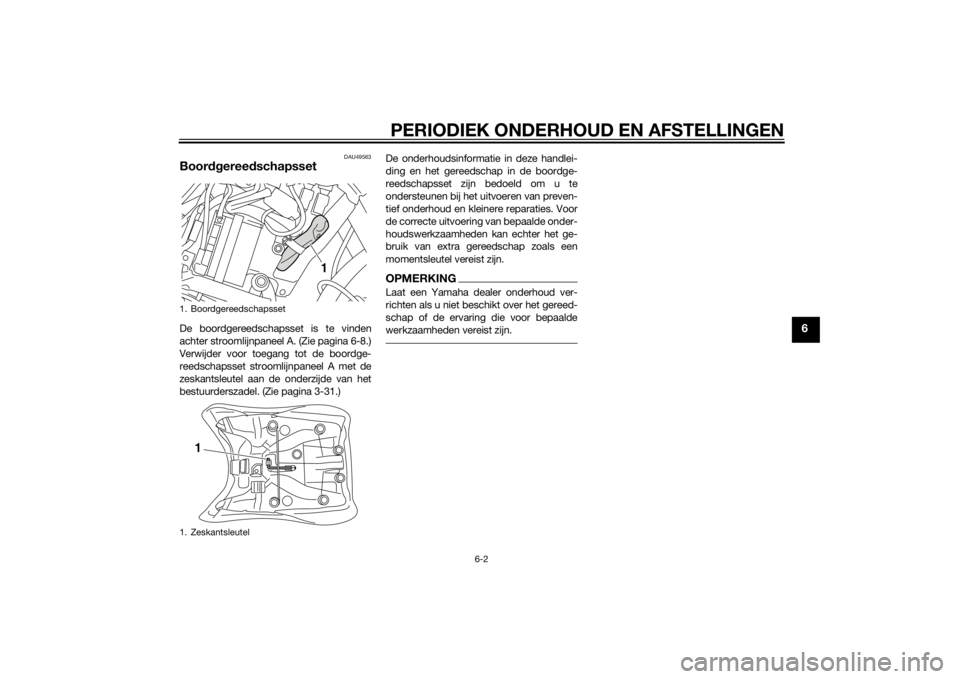

1. Boordgereedschapsset
1. Zeskantsleutel
1
1
U2BSD0D0.book Page 2 Thursday, September 19, 2013 8:48 AM
Page 66 of 114

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-3
6
DAU46862
OPMERKINGDe jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een onderhouds-
beurt op kilometerbasis of, voor Groot-Brittannië, op mijlbasis wordt verricht.
Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).
Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe speciaal ge-
reedschap, technische gegevens en vakmanschap vereist zijn.
DAU46911
Periodiek onderhoudsschema v oor het uitstootcontrolesysteemNR. ITEMCONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Brandstofleiding • Controleer de brandstofslangen
op scheurtjes of beschadigingen. √√√√√
2 *Bougies • Controleer de conditie.
• Reinigen en elektrodenafstand af-
stellen. √√
• Vervangen. √√
3 *Ve n t i e l e n • Controleer de klepspeling.
•Afstellen.
Elke 40000 km (24000 mi)
4 *Brandstofinjectiesy-
steem • Stel de synchronisatie af.
√√√√√
5 *Uitlaatdemper en
uitlaatpijp • Controleer of de schroef-
klem(men) goed vastzit(ten). √√√√√
U2BSD0D0.book Page 3 Tuesday, October 8, 2013 6:33 PM
Page 67 of 114

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-4
6
DAU1770H
Algemeen smeer- en on derhou dsschemaNR. ITEM CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Luchtfilterelement • Vervangen. √
2 *Koppelin g • Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage. √√√√√
3 *Voorrem • Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage. √√√√√√
• Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
4 *Achterrem • Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage. √√√√√√
• Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
5 *Remslan gen • Controleer op scheurtjes en be-
schadigingen.
• Zorg voor een correcte plaatsing van slang(en) en klem(men). √√√√√
• Vervangen. Elke 4 jaar
6 *Remvloeistof • Vervangen. Elke 2 jaar
7 *Wielen • Controleer op velgslingering en
beschadigde spaken.
• Trek alle spaken aan. Na de eerste 1000 km (600 mi) en vervolgens elke 5000 km (3000 mi).
8 *Ban den • Controleer op slijtage en bescha-
digingen.
• Vervang indien nodig.
• Controleer de bandspanning.
• Corrigeer indien nodig. √√√√√
U2BSD0D0.book Page 4 Thursday, September 19, 2013 8:48 AM
Page 68 of 114

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-5
6
9*Wiella gers • Controleer op speling of bescha-
digingen. √√√√
10 *Achter bru g • Controleer op een correcte wer-
king en overmatige speling. √√√√
• Smeren met lithiumvet. Elke 50000 km (30000 mi)
11 *Balhoof dla gers • Controleer de lagers op speling
en oppervlakteruwheid. √√√√√
• Smeren met lithiumvet. Elke 50000 km (30000 mi)
12 *Frame
bevesti gin-
g en • Controleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet. √√√√√
13 Scharnieras van
remhen
del • Smeren met siliconenvet.
√√√√√
14 Scharnieras van
rempe
daal • Smeren met lithiumvet.
√√√√√
15 Scharnieras van
koppelin
gshen del • Smeren met siliconenvet.
√√√√√
16 Scharnieras van
schakelpe
daal • Smeren met lithiumvet.
√√√√√
17 Zijstan daar d • Controleer de werking.
• Smeren met lithiumvet.
√√√√√
18 *Zijstan
daar dscha-
kelaar • Controleer de werking.
√√√√√√
19 *Voorvork • Controleer op een correcte wer-
king en olielekkage. √√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 m
i)10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2BSD0D0.book Page 5 Thursday, September 19, 2013 8:48 AM
Page 69 of 114

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-6
6
20*Schok demperunit • Controleer op een correcte wer-
king en olielekkage. √√√√
21 *Relaisarm achter-
wielophan
gin g en
scharnierpunten
ver bin din gsarm • Controleer de werking.
√√√√
22 Motorolie • Verversen.
• Controleer het olieniveau en con-
troleer de machine op olielekka-
ge. √√√√√√
23 Oliefilterpatroon • Vervangen. √√√
24 *Koelsysteem • Controleer het koelvloeistofni-
veau en controleer de machine
op vloeistoflekkage. √√√√√
• Vervang koelvloeistof. Elke 3 jaar
25 Car danolie • Controleer het olieniveau en con-
troleer de machine op olielekka-
ge. √√ √
• Verversen. √√√
26 *Voor- en achterrem-
schakelaar
• Controleer de werking.
√√√√√√
27 Bewe
gen de delen
en kab els •Smeren.
√√√√√
28 *Gas greep • Controleer de werking.
• Controleer de vrije slag van de
gasgreep en stel deze indien no-
dig af.
• Smeer de kabel en het kabelhuis. √√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2BSD0D0.book Page 6 Thursday, September 19, 2013 8:48 AM
Page 70 of 114

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-7
6
DAU36773
OPMERKINGLuchtfilter
• Het luchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht om beschadiging te
voorkomen.
• Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of stoffige gebieden rijdt.
Onderhoud aan hydraulisch rem- en koppelingssysteem
• Controleer regelmatig het rem- en koppelingsvloeistofniveau en vul indien nodig bij.
• Vervang de inwendige onderdelen van de hoofdremcilinders en remklauwen en van de koppelingshoofdcilinder en -werkcilinder
na elke twee jaar en ververs dan ook de rem- en de koppelingsvloeistof.
• Vervang de rem- en koppelingsslangen na elke vier jaar of als ze zijn gescheurd of beschadigd.29 *Lampen, richting
-
aanwijzers en scha-
kelaars • Controleer de werking.
• Stel de koplamplichtbundel af.
√√√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U2BSD0D0.book Page 7 Thursday, September 19, 2013 8:48 AM
Page 71 of 114
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-8
6
DAU18782
Stroomlijnpanelen verwijderen
en aan bren genBij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moeten de afgebeel-
de stroomlijnpanelen worden verwijderd.
Neem deze paragraaf steeds door wanneer
u een stroomlijnpaneel moet verwijderen of
aanbrengen.
DAU55960

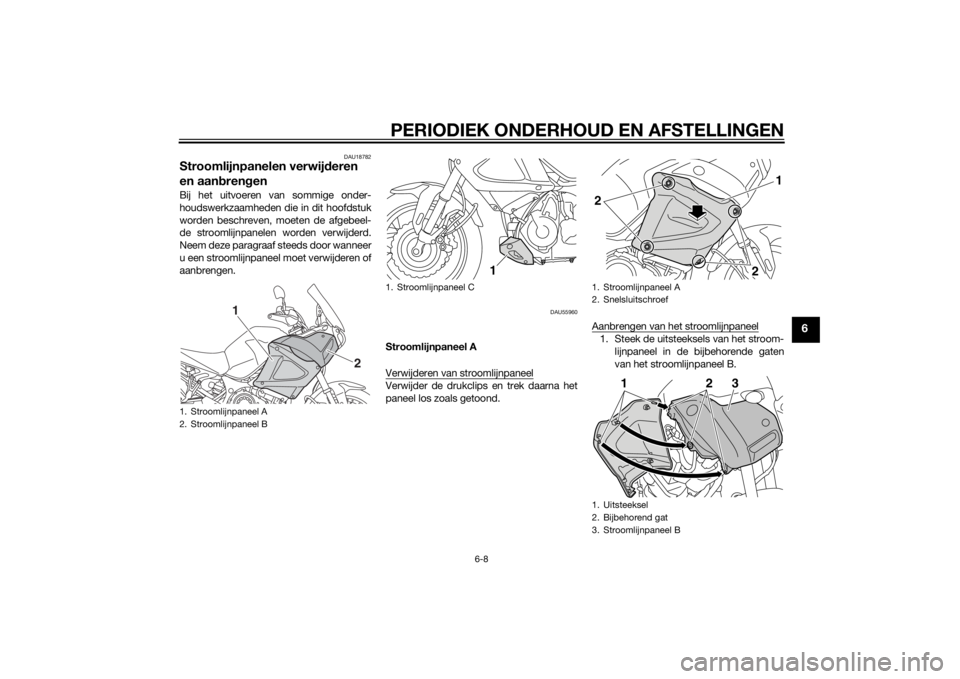

Stroomlijnpaneel A
Verwijderen van stroomlijnpaneelVerwijder de drukclips en trek daarna het
paneel los zoals getoond. Aanbrengen van het stroomlijnpaneel
1. Steek de uitsteeksels van het stroom-
lijnpaneel in de bijbehorende gaten
van het stroomlijnpaneel B.
1. Stroomlijnpaneel A
2. Stroomlijnpaneel B
1
2
1. Stroomlijnpaneel C
1
1. Stroomlijnpaneel A
2. Snelsluitschroef
1. Uitsteeksel
2. Bijbehorend gat
3. Stroomlijnpaneel B2
2
1
12
3
U2BSD0D0.book Page 8 Thursday, September 19, 2013 8:48 AM
Page 72 of 114
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-9
6
2. Breng de drukclips aan.

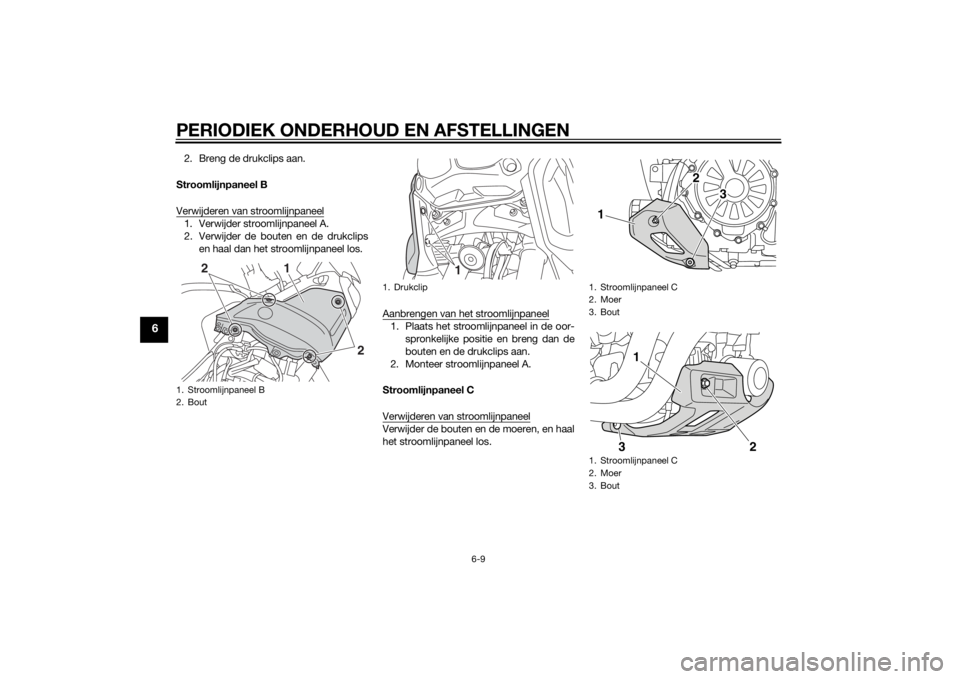

Stroomlijnpaneel B
Verwijderen van stroomlijnpaneel1. Verwijder stroomlijnpaneel A.
2. Verwijder de bouten en de drukclips en haal dan het stroomlijnpaneel los.
Aanbrengen van het stroomlijnpaneel
1. Plaats het stroomlijnpaneel in de oor-spronkelijke positie en breng dan de
bouten en de drukclips aan.
2. Monteer stroomlijnpaneel A.
Stroomlijnpaneel C
Verwijderen van stroomlijnpaneelVerwijder de bouten en de moeren, en haal
het stroomlijnpaneel los.
1. Stroomlijnpaneel B
2. Bout
2
1
2
1. Drukclip
1
1. Stroomlijnpaneel C
2. Moer
3. Bout
1. Stroomlijnpaneel C
2. Moer
3. Bout
2
3
1
1
2
3
U2BSD0D0.book Page 9 Thursday, September 19, 2013 8:48 AM
