PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-5
6
9*Banden• Controleer op slijtage en bescha-
digingen.
• Vervang indien nodig.
• Controleer de bandspanning.
• Corrigeer indien nodig.√√√√√
10*Wiellagers• Controleer op speling of bescha-
digingen.√√√√
11*Balhoofdlagers• Controleer de lagers op speling
en oppervlakteruwheid.√√√√√
• Smeren met lithiumvet. Elke 24000 km (14000 mi)
12*Framebevestigin-
gen• Controleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet.√√√√√
13Scharnieras van
voorremhendel• Smeren met siliconenvet.√√√√√
14Scharnieras van
achterremhendel• Smeren met siliconenvet.√√√√√
15Zijstandaard, mid-
denbok• Controleer de werking.
• Smeren met lithiumvet.√√√√√
16*Zijstandaardscha-
kelaar• Controleer de werking.√√√√√√
17*Voorvork• Controleer op een correcte wer-
king en olielekkage.√√√√
18*Schokdemperunits• Controleer op een correcte wer-
king en olielekkage.√√√√ NR. ITEMCONTROLE OF ONDERHOUDS-
BEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U2DMD1D0.book Page 5 Thursday, October 24, 2013 3:58 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-6
6
19 Motorolie• Verversen. (Zie pagina’s 3-7 en
6-12.)√Wanneer de indicator olieverversing gaat knipperen (5000 km
(3000 mi) na de eerste 1000 km [600 mi] en vervolgens na elke
6000 km (3500 mi))
• Controleer het olieniveau en con-
troleer de machine op olielekka-
ge.Elke 3000 km (1800 mi)√
20 Oliefilterelement• Vervangen.√√√
21*Koelsysteem• Controleer het koelvloeistofni-
veau en controleer de machine
op vloeistoflekkage.√√√√√
• Vervang koelvloeistof. Elke 3 jaar
22 Versnellingsbakolie• Controleer de machine op olielek-
kage.√√ √
• Verversen.√√√
23*V-snaar• Vervangen. Wanneer de indicator V-snaarvervanging knippert [elke 18000 km (10500 mi)]
24*Voor- en achterrem-
schakelaar• Controleer de werking.√√√√√√
25Bewegende delen
en kabels•Smeren.√√√√√
26*Gasgreep• Controleer de werking.
• Controleer de vrije slag van de
gasgreep en stel deze indien no-
dig af.
• Smeer de kabel en het kabelhuis.√√√√√
27*Lampen, richting-
aanwijzers en scha-
kelaars• Controleer de werking.
• Stel de koplamplichtbundel af.√√√√√√ NR. ITEMCONTROLE OF ONDERHOUDS-
BEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)U2DMD1D0.book Page 6 Thursday, October 24, 2013 3:58 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-7
6
DAU38263
OPMERKINGMotorluchtfilter en luchtfilters van V-snaarbehuizing
• Het motorluchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht om beschadiging
te voorkomen.
• Het motorluchtfilterelement moet vaker worden vervangen en de luchtfilterelementen van de V-snaarbehuizing moeten vaker wor-
den gereinigd bij rijden in zeer stoffige of vochtige gebieden.
Hydraulisch remsysteem
• Ververs na het demonteren van de remhoofdcilinders en remklauwen altijd de remvloeistof. Controleer regelmatig de remvloei-
stofniveaus en vul de reservoirs indien nodig bij.
• Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinders en de remklauwen worden vervangen en de remvloei-
stof worden ververst.
• De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.
U2DMD1D0.book Page 7 Thursday, October 24, 2013 3:58 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-8
6
DAU18772

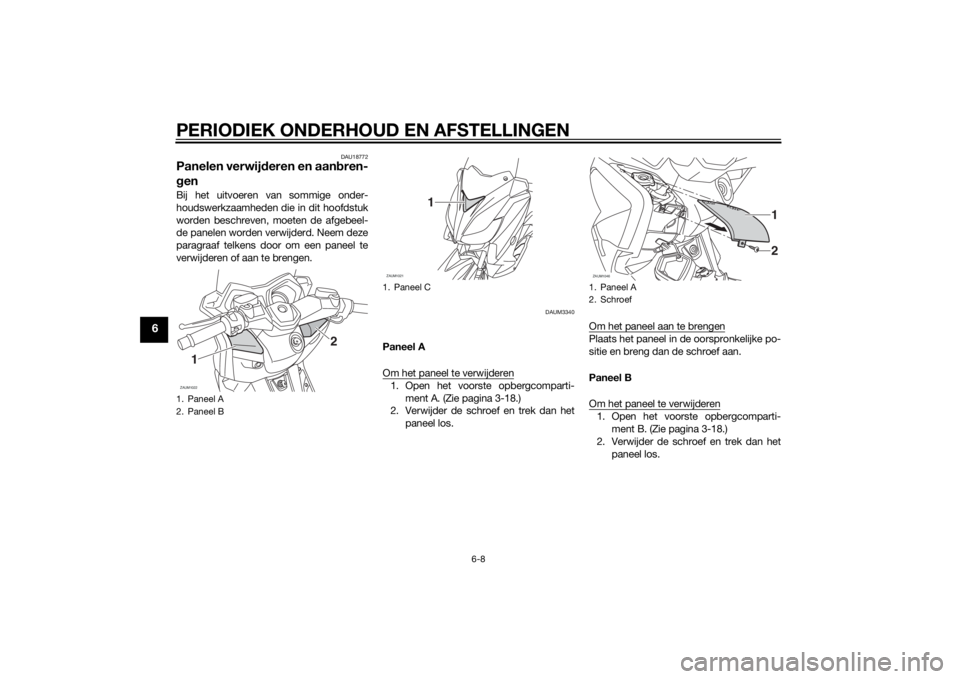

Panelen verwijderen en aanbren-
genBij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moeten de afgebeel-
de panelen worden verwijderd. Neem deze
paragraaf telkens door om een paneel te
verwijderen of aan te brengen.
DAUM3340
Paneel A
Om het paneel te verwijderen1. Open het voorste opbergcomparti-
ment A. (Zie pagina 3-18.)
2. Verwijder de schroef en trek dan het
paneel los.Om het paneel aan te brengen
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de schroef aan.
Paneel B
Om het paneel te verwijderen1. Open het voorste opbergcomparti-
ment B. (Zie pagina 3-18.)
2. Verwijder de schroef en trek dan het
paneel los.
1. Paneel A
2. Paneel BZAUM10221
2
1. Paneel CZAUM1021
1
1. Paneel A
2. SchroefZAUM1046
12
U2DMD1D0.book Page 8 Thursday, October 24, 2013 3:58 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-9
6

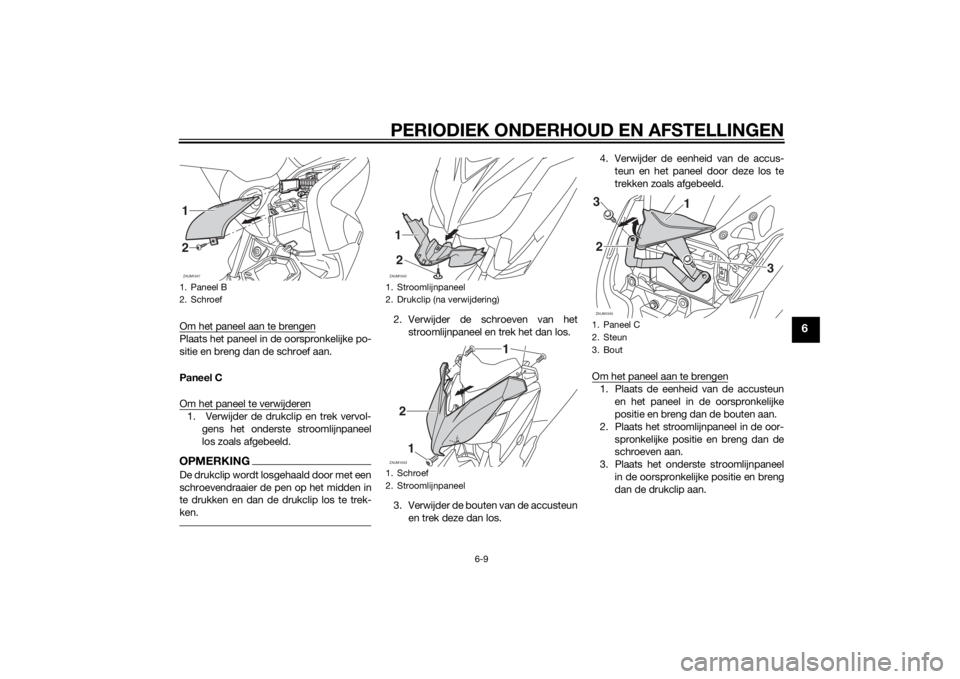

Om het paneel aan te brengenPlaats het paneel in de oorspronkelijke po-
sitie en breng dan de schroef aan.
Paneel C
Om het paneel te verwijderen1. Verwijder de drukclip en trek vervol-
gens het onderste stroomlijnpaneel
los zoals afgebeeld.OPMERKINGDe drukclip wordt losgehaald door met een
schroevendraaier de pen op het midden in
te drukken en dan de drukclip los te trek-
ken.
2. Verwijder de schroeven van het
stroomlijnpaneel en trek het dan los.
3. Verwijder de bouten van de accusteun
en trek deze dan los.4. Verwijder de eenheid van de accus-
teun en het paneel door deze los te
trekken zoals afgebeeld.
Om het paneel aan te brengen
1. Plaats de eenheid van de accusteun
en het paneel in de oorspronkelijke
positie en breng dan de bouten aan.
2. Plaats het stroomlijnpaneel in de oor-
spronkelijke positie en breng dan de
schroeven aan.
3. Plaats het onderste stroomlijnpaneel
in de oorspronkelijke positie en breng
dan de drukclip aan.
1. Paneel B
2. SchroefZAUM104712
1. Stroomlijnpaneel
2. Drukclip (na verwijdering)
1. Schroef
2. StroomlijnpaneelZAUM104212ZAUM10432
1
1
1. Paneel C
2. Steun
3. BoutZAUM1045
1
32
3
U2DMD1D0.book Page 9 Thursday, October 24, 2013 3:58 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-10
6

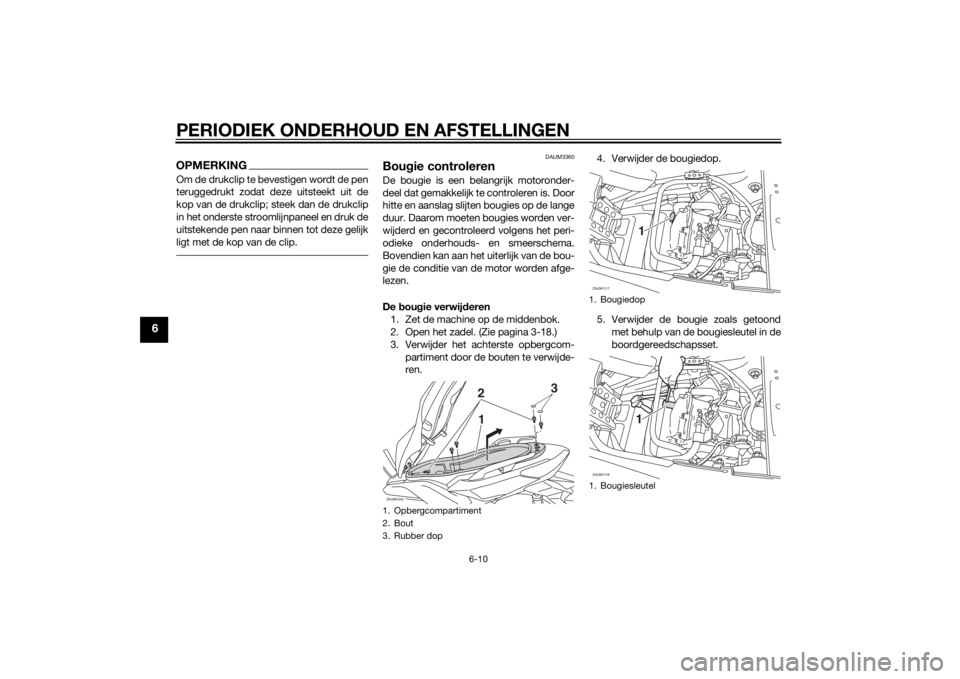

OPMERKINGOm de drukclip te bevestigen wordt de pen
teruggedrukt zodat deze uitsteekt uit de
kop van de drukclip; steek dan de drukclip
in het onderste stroomlijnpaneel en druk de
uitstekende pen naar binnen tot deze gelijk
ligt met de kop van de clip.
DAUM3360
Bougie controlerenDe bougie is een belangrijk motoronder-
deel dat gemakkelijk te controleren is. Door
hitte en aanslag slijten bougies op de lange
duur. Daarom moeten bougies worden ver-
wijderd en gecontroleerd volgens het peri-
odieke onderhouds- en smeerschema.
Bovendien kan aan het uiterlijk van de bou-
gie de conditie van de motor worden afge-
lezen.
De bougie verwijderen
1. Zet de machine op de middenbok.
2. Open het zadel. (Zie pagina 3-18.)
3. Verwijder het achterste opbergcom-
partiment door de bouten te verwijde-
ren.4. Verwijder de bougiedop.
5. Verwijder de bougie zoals getoond
met behulp van de bougiesleutel in de
boordgereedschapsset.1. Opbergcompartiment
2. Bout
3. Rubber dopZAUM1040
23
1
1. Bougiedop
1. BougiesleutelZAUM1117
1
ZAUM1118
1
U2DMD1D0.book Page 10 Thursday, October 24, 2013 3:58 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-11
6
Controleren van de bougie
1. Controleer of de porseleinen isolator
rondom de centrale elektrode van de
bougie een middeldonkere tot lichte
kleur vertoont (de ideale kleur als nor-
maal met het voertuig wordt gereden).OPMERKINGWanneer de bougie een heel andere kleur
vertoont, werkt de motor mogelijk niet naar
behoren. Probeer dergelijke problemen niet
zelf vast te stellen. Laat in plaats daarvan
uw machine nakijken door een Yamaha
dealer.2. Controleer de bougie op afslijting van
de elektroden en op overmatige kool-
stof- of andere aanslag. Vervang in-
dien nodig de bougie.
3. Meet de elektrodenafstand met een
draadvoelmaat. Stel de afstand indien
nodig af volgens de specificatie.De bougie monteren
1. Reinig het oppervlak van de bougie-
pakking en het pasvlak en verwijder
eventueel vuil uit de schroefdraad van
de bougie.
2. Breng de bougie aan met behulp van
de bougiesleutel en zet vast met het
correcte aanhaalmoment.
OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4…1/2 slag
verder te draaien. De bougie moet echter
zo snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.3. Installeer de bougiedop.
4. Plaats het achterste opbergcomparti-
ment in de oorspronkelijke positie en
breng de bouten aan.
5. Sluit het zadel.
Voo rgeschreven bougie:
NGK/CPR9EA-9
1. Elektrodenafstand
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)
Aanhaalmoment:
Bougie:
12.5 Nm (1.25 m·kgf, 9.04 ft·lbf)
1
U2DMD1D0.book Page 11 Thursday, October 24, 2013 3:58 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-12
6
DAUM3331

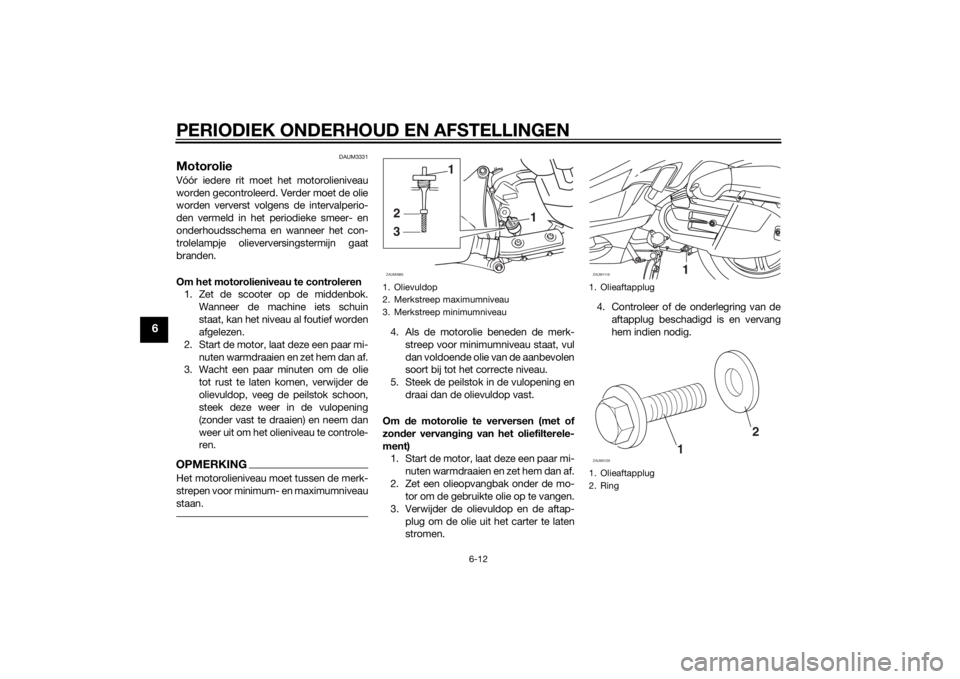

MotorolieVóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst volgens de intervalperio-
den vermeld in het periodieke smeer- en
onderhoudsschema en wanneer het con-
trolelampje olieverversingstermijn gaat
branden.
Om het motorolieniveau te controleren
1. Zet de scooter op de middenbok.
Wanneer de machine iets schuin
staat, kan het niveau al foutief worden
afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten om de olie
tot rust te laten komen, verwijder de
olievuldop, veeg de peilstok schoon,
steek deze weer in de vulopening
(zonder vast te draaien) en neem dan
weer uit om het olieniveau te controle-
ren.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie van de aanbevolen
soort bij tot het correcte niveau.
5. Steek de peilstok in de vulopening en
draai dan de olievuldop vast.
Om de motorolie te verversen (met of
zonder vervanging van het oliefilterele-
ment)
1. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
2. Zet een olieopvangbak onder de mo-
tor om de gebruikte olie op te vangen.
3. Verwijder de olievuldop en de aftap-
plug om de olie uit het carter te laten
stromen.4. Controleer of de onderlegring van de
aftapplug beschadigd is en vervang
hem indien nodig.1. Olievuldop
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1
32
1
ZAUM0685
1. Olieaftapplug
1. Olieaftapplug
2. RingZAUM1119
11
2
ZAUM0129
