SPECIFICATIES
8-3
8
Veerweg:130 mm (5.1 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking
Laadsysteem: Wisselstroomdynamo met permanente
magnetenAccu:Model:GT12B-4
Voltage, capaciteit:
12 V, 10.0 AhKoplamp:Type gloeilamp:HalogeenlampGloeilampen volta ge, watta ge × aantal:Koplamp:
12 V, 60.0 W/55.0 W × 1
Achterlicht/remlicht unit: 12 V, 5.0 W/21.0 W × 1
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer: 12 V, 10.0 W × 2
Parkeerlicht: 12 V, 5.0 W × 1
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting: LED
Controlelampje vrijstand: LED Controlelampje grootlicht:
LED
Waarschuwingslampje olieniveau: LED
Controlelampje richtingaanwijzers:
LED
Waarschuwingslampje
koelvloeistoftemperatuur:
LED
Waarschuwingslampje motorstoring: LED
ABS-waarschuwingslampje: XJ6NA LED
Controlelampje startblokkering:
LED
Zekerin gen:Hoofdzekering:
30.0 A
Koplampzekering:
20.0 A
Zekering achterlichtcircuit: 10.0 A
Zekering signaleringssysteem: 7.5 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin: 20.0 A
Zekering brandstofinjectiesysteem: 10.0 A
Zekering ABS-regeleenheid:
XJ6NA 7.5 A
Zekering ABS-motor: XJ6NA 30.0 A Zekering van de ABS-solenoïdeklep:
XJ6NA 20.0 A
Backup-zekering: 7.5 A
UB61D0D0.book Page 3 Wednesday, July 9, 2014 3:56 PM

GEBRUIKERSINFORMATIE
9-1
9
DAU53562
Id entificatienummersNoteer het voertuigidentificatienummer,
het serienummer van het motorblok en de
gegevens op de modelinformatiesticker in
onderstaande ruimtes. Deze identificatie-
nummers zijn nodig voor de kentekenregi-
stratie van het voertuig in uw land en voor
het bestellen van reserveonderdelen bij een
Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:
DAU26401

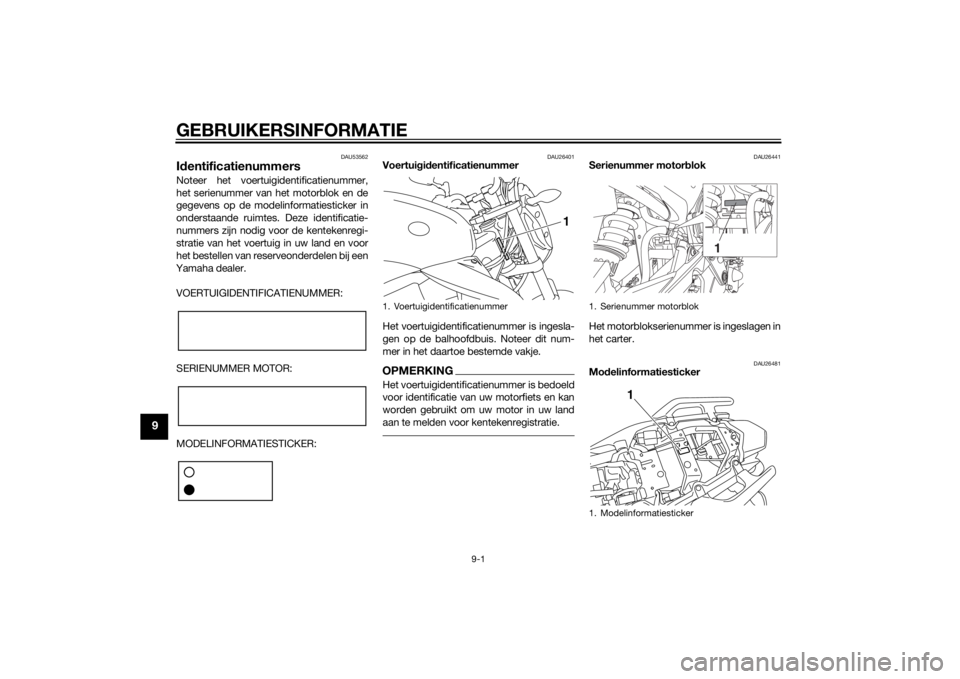

Voertui gid entificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit num-
mer in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26441
Serienummer motor blok
Het motorblokserienummer is ingeslagen in
het carter.
DAU26481
Mo delinformatiesticker
1. Voertuigidentificatienummer
1
1. Serienummer motorblok
1. Modelinformatiesticker
1
UB61D0D0.book Page 1 Wednesday, July 9, 2014 3:56 PM

GEBRUIKERSINFORMATIE
9-2
9
De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie pagina
3-17.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.
UB61D0D0.book Page 2 Wednesday, July 9, 2014 3:56 PM

10-1
10
INDEXAAandrijfketting, reinigen en smeren ...... 6-27
ABS (voor modellen met ABS) .............. 3-13
ABS-waarschuwingslampje (voor modellen met ABS)............................... 3-6
Accu ...................................................... 6-32
Achterbrugscharnierpunten, smeren .... 6-30BBanden ................................................. 6-19
Bougies, controleren............................... 6-9
Brandstof .............................................. 3-15
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CClaxonschakelaar ................................. 3-11
Contactslot/stuurslot .............................. 3-2
Controlelampje grootlicht ....................... 3-4
Controlelampje richting aanwijzers .......... 3-3
Controlelampjes en waarschuwingslampjes ........................ 3-3
Controlelampje startblokkering............... 3-6DDe motor starten ..................................... 5-1
Dimlichtschakelaar................................ 3-11GGasgreep en gaskabel, controleren en smeren................................................ 6-28
Gereedschapsset.................................... 6-2
Gloeilamp kentekenverlichting, vervangen ........................................... 6-40
Gloeilamp remlicht/achterlicht, vervangen ........................................... 6-38
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-39
HHelmbevestiging ................................... 3-18IIdentificatienummers .............................. 9-1
Inrijperiode.............................................. 5-3KKabels, controleren en smeren ............ 6-28
Klepspeling ........................................... 6-19
Koelvloeistof ......................................... 6-13
Koplampgloeilamp, vervangen ............. 6-35
Koppelingshendel................................. 3-12
Koppelingshendel, vrije slag afstellen .............................................. 6-22LLichtsignaalschakelaar ......................... 3-11
Luchtfilterelement, vervangen .............. 6-16MMatkleur, let op ...................................... 7-1
Modelinformatiesticker ........................... 9-1
Motorolie en oliefilterpatroon ............... 6-10
Multifunctionele meter ............................ 3-7NNoodstopschakelaar ............................ 3-11OOnderhoud, uitstootcontrolesysteem..... 6-3
Ondersteunen van de motorfiets .......... 6-40
Opbergcompartiment ........................... 3-18PParkeerlichtgloeilamp, vervangen ........ 6-38
Parkeren ................................................. 5-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................ 6-44
RRem- en koppelingshendels, controleren en smeren........................6-29
Rem- en schakelpedalen controleren
en smeren ...........................................6-29
Remhendel ............................................3-12
Remlichtschakelaars .............................6-23
Rempedaal ............................................3-13
Remvloeistofniveau, controleren ..........6-24
Remvloeistof, verversen........................6-26
Richtingaanwijzerschakelaar.................3-11SSchakelaar alarmverlichting ..................3-11
Schakelen ...............................................5-2
Schakelpedaal ......................................3-12
Schokdemperunit, afstellen ..................3-19
Serienummer motorblok .........................9-1
Smering en onderhoud, periodiek ..........6-4
Spanning aandrijfketting .......................6-26
Specificaties............................................8-1
