2014 YAMAHA XJ6-N Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-12
6
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.7. Die neue Ölfilterpatrone mit einem Öl-
filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen. 8. Die Motoröl-Ablassschraube mit einer
neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
9. Die vorgeschriebene Menge des emp- fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
HINWEISVerschüttetes Öl auf allen Motorteilen ab-
wischen, nachdem der Motor und die Aus-
puffanlage abgekühlt sind.
ACHTUNG
GCA11621
Um ein Durchrutschen der Kupp-
lun g zu vermei den ( da das Motoröl
auch die Kupplun g schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwen den Sie keine Öle mit
Diesel- Spezifikation “CD” o der Öle
von höherer Qualität als vor ge-
schrie ben. Auch keine Öle d er Klas-
se “ENERGY CON SERVING II” o der
höher verwen den.
 Darauf achten, d ass keine Fremd-
körper in d as Kurbel gehäuse ein-
d rin gen.10. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.HINWEISBei korrektem Ölstand darf die Ölstand-
Warnleuchte nach dem Anlassen des Mo-
tors nicht mehr leuchten.

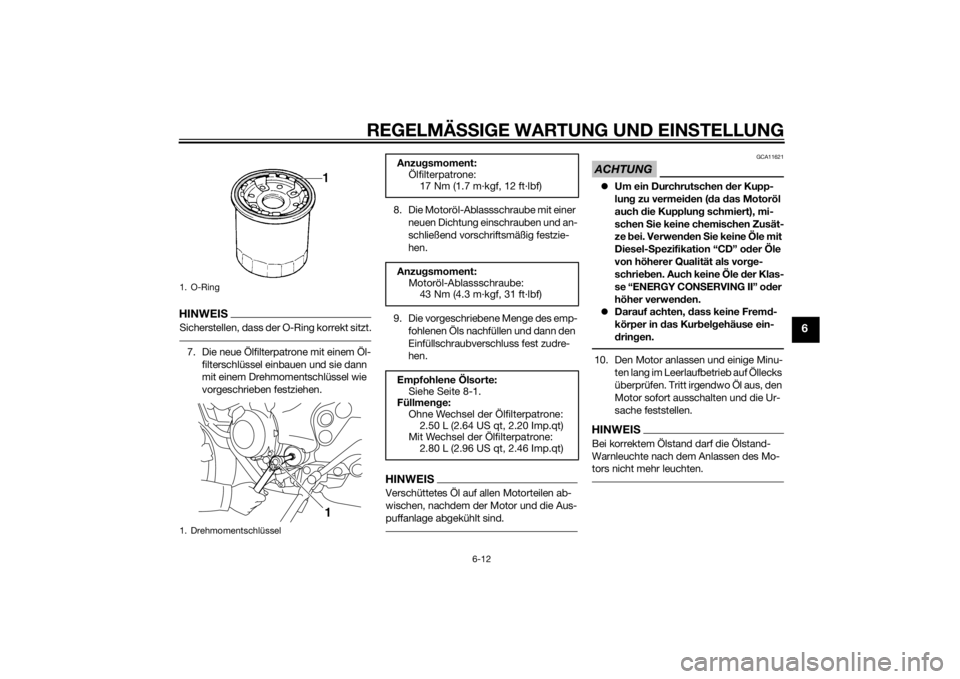

1. O-Ring
1. Drehmomentschlüssel
1
Anzu gsmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Anzu gsmoment:
Motoröl-Ablassschraube: 43 Nm (4.3 m·kgf, 31 ft·lbf)
Empfohlene Ölsorte: Siehe Seite 8-1.
Füllmen ge:
Ohne Wechsel der Ölfilterpatrone:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Mit Wechsel der Ölfilterpatrone: 2.80 L (2.96 US qt, 2.46 Imp.qt)
UB61G0G0.book Page 12 Tuesday, July 8, 2014 5:05 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-13
6
ACHTUNG
GCA10402
Flackert die Ölstan d-Warnleuchte o der
b leib t sie an, o bwohl der Ölstan d korrekt
ist, sofort d en Motor ausschalten un d
d as Fahrzeu g von einer Yamaha-Fach-
werkstatt ü berprüfen lassen.11. Den Motor ausschalten, einige Minu-
ten warten, damit sich das Öl setzen
kann und dann den Ölstand prüfen
und ggf. Öl nachfüllen.
12. Das Verkleidungsteil montieren.
GAU20071
Kühlflüssi gkeitDer Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU46804
Kühlflüssi gkeitsstan d prüfen
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader
Stellung halten.HINWEISDa der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
 Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.
HINWEISDer Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-
Markierung befinden.3. Befindet sich der Kühlflüssigkeits-stand an oder unterhalb der Minimal-
stand-Markierung, den Entlüftungs-
schlauch des Kühlflüssigkeits-
Ausgleichsbehälters aus seiner Füh-
rung herausnehmen und dann den
Ausgleichsbehälterdeckel entfernen.
WARNUNG! Nur d en Kühlflüssig-
keits-Aus gleichs behälter deckel
öffnen. Niemals versuchen, den
Kühler-Verschluss deckel bei hei-
ßem Motor a bzunehmen.
[GWA15162]
1. Kühlflüssigkeits-Ausgleichsbehälter
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1
2
3
UB61G0G0.book Page 13 Tuesday, July 8, 2014 5:05 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-14
6
4. Kühlflüssigkeit bis zur Maximalstand-
Markierung hinzufügen und dann den
Ausgleichsbehälterdeckel anbringen.
ACHTUNG: Wenn keine Kühlflüs-
si gkeit zur Verfü gun g steht, kann
statt dessen destilliertes Wasser
o der weiches Leitun gswasser be-
nutzt wer den. Kein hartes Wasser
o der Salzwasser verwen den, da
d ies dem Motor scha det. Wenn
Wasser anstelle von Kühlflüssi gkeit
verwen det wur de, tauschen Sie es
so schnell wie mö glich durch Kühl-
flüssi gkeit aus, da sonst d as Kühl-
system nicht geg en Frost un d Kor-
rosion geschützt ist. Wenn der
Kühlflüssi gkeit Wasser hinzu gefü gt wur
de, den Frostschutzmittel gehalt
d er Kühlflüssi gkeit so b ald wie
mö glich von einer Yamaha-Fach-
werkstatt ü ber
prüfen lassen, d a
sonst die Wirksamkeit d es Kühlmit-
tels re duziert wir d.
[GCA10473]
5. Den Entlüftungsschlauch des Kühl-
flüssigkeits-Ausgleichsbehälters wie
gezeigt durch die Führung verlegen.
GAU46824
Kühlflüssi gkeit wechseln
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und ggf. den Motor
abkühlen lassen.
2. Das Verkleidungsteil A und die Abde-
ckung B abnehmen. (Siehe Seite 6-8.)
3. Ein Auffanggefäß unter den Motor stellen, um die alte Kühlflüssigkeit auf-
zufangen.
4. Die Kühlerverschlussdeckel-Arretier- schraube, die Kühlerverschlussde-
ckel-Arretierung und den Kühlerver-
schlussdeckel abschrauben.
WARNUNG! Niemals versuchen,
d en Kühler-Verschluss deckel bei
heißem Motor a bzunehmen.
[GWA10382]
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
2. Entlüftungsschlauch des Kühlflüssigkeits-
Ausgleichsbehälters
3. Führung
3
1
2
Fassungsvermö gen des Kühlflüs-
si gkeits-Aus gleichs behälters ( bis
zur Maximalstan d-Markierun g):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Entlüftungsschlauch des Kühlflüssigkeits-
Ausgleichsbehälters
2. Führung
2
1
1. Kühlerverschlussdeckel
2. Kühlerverschlussdeckel-Arretierschraube
3. Kühlerverschlussdeckel-Arretierung
2
1
3
UB61G0G0.book Page 14 Tuesday, July 8, 2014 5:05 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-15
6
5. Den Entlüftungsschlauch des Kühl-
flüssigkeits-Ausgleichsbehälters aus
seiner Führung herausnehmen und
dann den Ausgleichsbehälterdeckel
entfernen.
6. Die Abdeckung des Kühlflüssigkeits- Ausgleichsbehälters und den Kühl-
flüssigkeits-Ausgleichsbehälter ab-
schrauben. 7. Die Kühlflüssigkeit aus dem Aus-
gleichsbehälter ablassen; dazu den
Behälter umstülpen.
8. Die Ablassschraube mit ihrer Dichtung
herausdrehen und die Kühlflüssigkeit
ablassen. 9. Nach dem Ablassen der Kühlflüssig-
keit das Kühlsystem gründlich mit
sauberem Leitungswasser spülen.
10. Die Kühlflüssigkeits-Ablassschraube mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
11. Den Kühlflüssigkeits-Ausgleichsbe- hälter und seine Abdeckung in die ur-
sprüngliche Lage bringen und dann
festschrauben.
12. Die vorgeschriebene Menge der emp- fohlenen Kühlflüssigkeit in Kühler und
Ausgleichsbehälter einfüllen.1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
2. Entlüftungsschlauch des Kühlflüssigkeits-Ausgleichsbehälters
3. Führung
3
1
2
1. Schraube
2. Kühlflüssigkeits-Ausgleichsbehälterabde-ckung
3. Kühlflüssigkeits-Ausgleichsbehälter
23
1
1. Kühlflüssigkeits-Ablassschraube
2. DichtungAnzu
gsmoment:
Kühlflüssigkeits-Ablassschraube: 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
2
1
UB61G0G0.book Page 15 Tuesday, July 8, 2014 5:05 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-16
6
13. Den Kühlerverschlussdeckel anbrin-
gen.
14. Den Kühlflüssigkeits-Ausgleichsbe- hälterdeckel anbringen.
15. Den Motor anlassen, einige Minuten
lang im Leerlauf laufen lassen und
dann abstellen.
16. Den Kühlerverschlussdeckel abneh-
men und den Kühlflüssigkeitsstand im
Kühler überprüfen. Falls erforderlich,
ausreichend Kühlflüssigkeit bis zum
oberen Rand des Kühlers nachfüllen
und dann den Kühlerverschlussde-
ckel, die Kühlerverschlussdeckel-Ar- retierung und die Kühlerverschlussde-
ckel-Arretierschraube wieder
montieren.
17. Den Stand der Kühlflüssigkeit im Aus- gleichsbehälter überprüfen. Falls er-
forderlich, den Ausgleichsbehälterde-
ckel abnehmen, Kühlflüssigkeit bis zur
Maximalstand-Markierung nachfüllen
und dann den Deckel wieder aufset-
zen.
18. Den Entlüftungsschlauch des Kühl- flüssigkeits-Ausgleichsbehälters wie
gezeigt durch die Führung verlegen. 19. Den Motor anlassen und das Fahr-
zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das Kühl-
system von einer Yamaha-
Fachwerkstatt überprüfen lassen.
20. Das Verkleidungsteil und die Abde- ckung montieren.
Mischun
gsverhältnis Frostschutz-
mittel/Wasser:
1:1
Empfohlenes Frostschutzmittel: Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummoto-
ren
Füllmen ge:
Kühler (einschließlich aller Kanäle): 2.00 L (2.11 US qt, 1.76 Imp.qt)
Kühlflüssigkeits-Ausgleichsbehäl-
ter (bis zur Maximalstand-Markie-
rung): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Kühlerverschlussdeckel
2. Kühlerverschlussdeckel-Arretierschraube
3. Kühlerverschlussdeckel-Arretierung
2
1
3
1. Entlüftungsschlauch des Kühlflüssigkeits-Ausgleichsbehälters
2. Führung
2
1
UB61G0G0.book Page 16 Tuesday, July 8, 2014 5:05 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-17
6
GAU34426
Luftfiltereinsatz ersetzenDer Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Bei Einsatz
in sehr staubiger oder feuchter Umgebung
ist der Luftfiltereinsatz häufiger zu ersetzen.
1. Den Sitz abnehmen. (Siehe Seite
3-19.)
2. Den Kraftstofftank abschrauben und ihn dann vom Luftfiltergehäuse weg
heben.
3. Den Luftfilter-Gehäusedeckel ab- schrauben. ACHTUNG: Beim Aus-
b au des Luftfilter-Gehäuse deckels
d arauf achten, d ass keine Frem d-
körper in den Zylin dereinlass-An-
schluss fallen.
[GCA12882]
4. Den Luftfiltereinsatz herausziehen.
5. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
ACHTUNG: S icherstellen, dass der
Luftfiltereinsatz korrekt im Luftfil-
ter gehäuse ein gesetzt ist. Der Mo- tor sollte niemals ohne ein
geb auten
Luftfiltereinsatz betrie ben wer den,
d a sonst d er (die) Kol ben un d/od er
Zylin der stärkerem Verschleiß un-
terlie gen.
[GCA10482]
6. Den Luftfilter-Gehäusedeckel fest-
schrauben.
7. Den Kraftstofftank wieder in seine ur-
sprüngliche Position bringen. Sicher-
stellen, dass die Kraftstoffschläuche
korrekt verlegt, richtig angeschlossen
und nicht gequetscht sind. Sicherstel-
len, dass die Schläuche in ihre ur-
sprüngliche Position gebracht wer-
den. WARNUNG! Bevor der
Kraftstofftank in die ursprün gliche
Position g eb racht wir d sicherstel-
len, dass alle S chläuche ( d.h. Kraft-
stoffschlauch, Kraftstofftank-Ent-
lüftun gsschlauch, Kraftstofftank-
Ü berlaufschlauch) nicht beschä dig t
sin d, korrekt an geschlossen un d
verle gt un d nicht g equetscht sin d.
Wenn ein Kraftstoffschlauch be-
schä dig t ist, d en Schlauch erst von
einer Yamaha-Fachwerkstatt erset-
zen lassen, bevor der Motor an ge-
lassen wir d, d a sonst Kraftstoff
austreten kann, wo durch eine
Bran dgefahr entsteht.
[GWA12464]
1. Kraftstofftankschraube
1
1. Luftfiltergehäuseabdeckung
2. Schraube
1. Luftfiltereinsatz
2. Einlasskrümmer
12
2
2
2
1
UB61G0G0.book Page 17 Tuesday, July 8, 2014 5:05 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-18
6
8. Den Kraftstofftank festschrauben.
9. Den Sitz montieren.
GAU34302
Leerlauf drehzahl einstellenDie Leerlaufdrehzahl muss in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.
Der Motor sollte warm gelaufen sein, bevor
Sie diese Einstellung vornehmen.
Prüfen Sie die Leerlaufdrehzahl des Motors
und stellen Sie sie, falls erforderlich, durch
Drehen der Leerlaufeinstellschraube auf
den vorgeschriebenen Wert ein. Zum Erhö-
hen der Leerlaufdrehzahl die Einstell-
schraube in Richtung (a) drehen. Zum Ver-
ringern der Leerlaufdrehzahl die
Einstellschraube in Richtung (b) drehen.
HINWEISFalls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, den Mo-
tor von einer Yamaha-Fachwerkstatt über-
prüfen lassen.
1. Schlauch
1. Ausgangsstellung (Farbmarkierung)
1
1
1. Leerlaufeinstellschraube
Leerlauf drehzahl:
1250–1350 U/min
1
(a)
(b)
UB61G0G0.book Page 18 Tuesday, July 8, 2014 5:05 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-19
6
GAU21385
Spiel des Gas dreh griffs prüfenDas Spiel des Gasdrehgriffs sollte am inne-
ren Rand des Gasdrehgriffs 3.0–5.0 mm
(0.12–0.20 in) betragen. Das Spiel des Gas-
drehgriffs regelmäßig prüfen und ggf. von
einer Yamaha-Fachwerkstatt einstellen las-
sen.
GAU21402
VentilspielMit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU2177A
ReifenDer Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluft druck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren des Fahrzeu gs mit falschem
Reifen druck besteht Verletzun gs- o der
Le bens gefahr durch einen Verlust d er
Kontrolle ü ber das Fahrzeu g.
 Den Reifenluft druck stets b ei kalten
Reifen ( d. h. Reifentemperatur ent-
spricht Um geb un gstemperatur)
prüfen un d korri gieren.
 Der Reifend ruck muss entspre-
chen d d er Fahr geschwin dig keit
un d hinsichtlich d es Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
1. Spiel des GasdrehgriffsUB61G0G0.book Page 19 Tuesday, July 8, 2014 5:05 PM
