2014 YAMAHA WR 250X Instructieboekje (in Dutch)

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-10
234
5
6
7
8
9

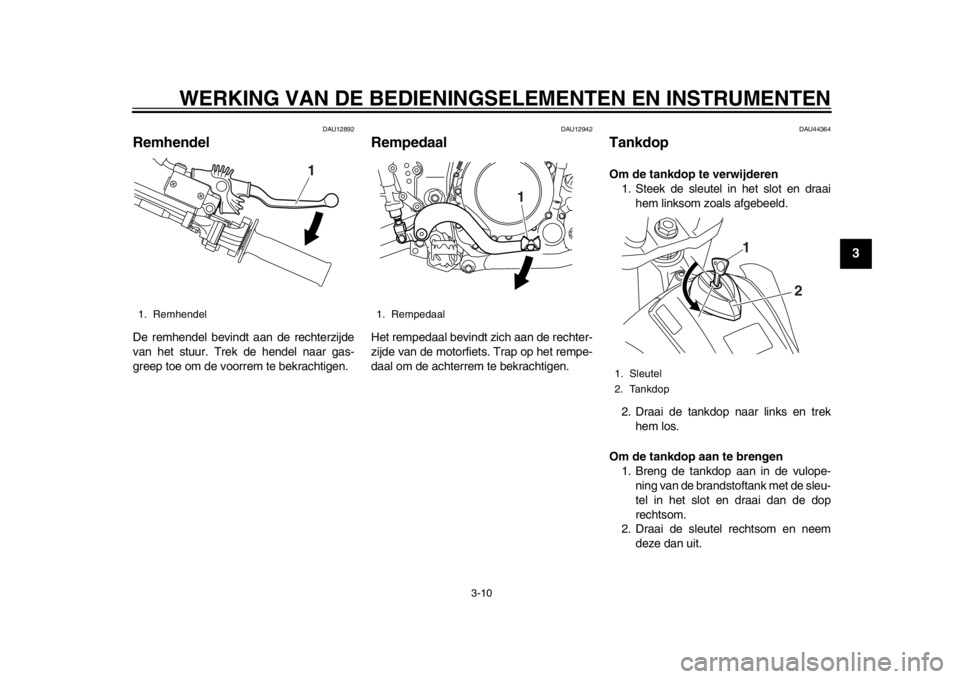

DAU12892
RemhendelDe remhendel bevindt aan de rechterzijde
van het stuur. Trek de hendel naar gas-
greep toe om de voorrem te bekrachtigen.
DAU12942
RempedaalHet rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU44364
TankdopOm de tankdop te verwijderen1. Steek de sleutel in het slot en draai
hem linksom zoals afgebeeld.
2. Draai de tankdop naar links en trek hem los.
Om de tankdop aan te brengen 1. Breng de tankdop aan in de vulope-
ning van de brandstoftank met de sleu-
tel in het slot en draai dan de dop
rechtsom.
2. Draai de sleutel rechtsom en neem deze dan uit.
1. Remhendel
1
1. Rempedaal
1
1. Sleutel
2. Tankdop
1
2
32D-9-DB.book 10 ページ ２０１３年７月１９日　金曜日　午前１１時２０分

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-11
1
23
4
5
6
7
8
9

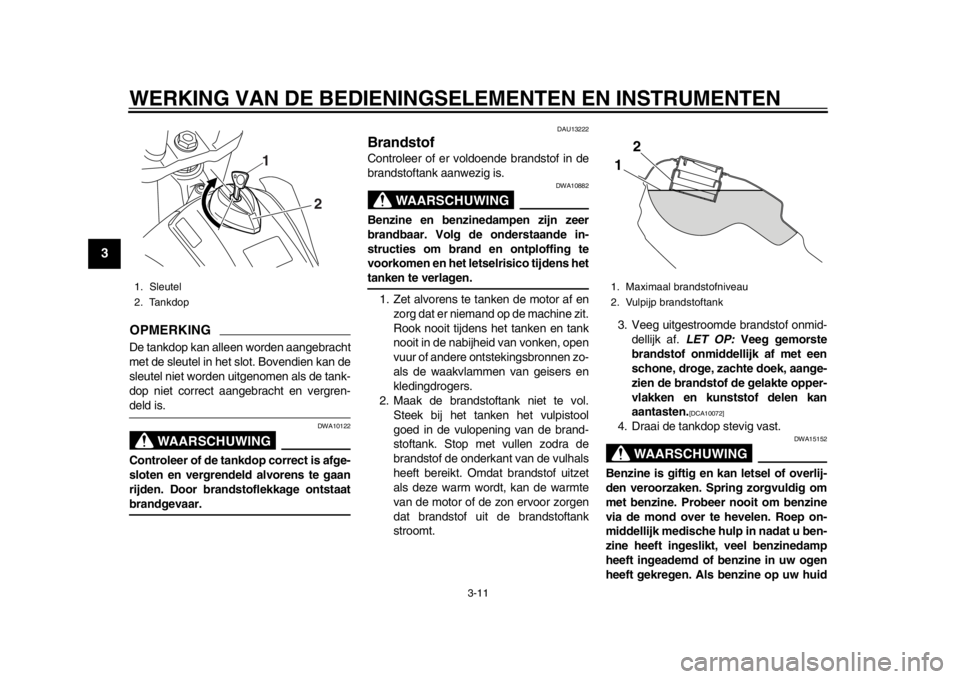

OPMERKINGDe tankdop kan alleen worden aangebracht
met de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de tank-
dop niet correct aangebracht en vergren-deld is.
WAARSCHUWING
DWA10122
Controleer of de tankdop correct is afge-
sloten en vergrendeld alvorens te gaan
rijden. Door brandstoflekkage ontstaatbrandgevaar.
DAU13222
BrandstofControleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10882
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande in-
structies om brand en ontploffing te
voorkomen en het letselrisico tijdens hettanken te verlagen.
1. Zet alvorens te tanken de motor af en zorg dat er niemand op de machine zit.
Rook nooit tijdens het tanken en tank
nooit in de nabijheid van vonken, open
vuur of andere ontstekingsbronnen zo-
als de waakvlammen van geisers en
kledingdrogers.
2. Maak de brandstoftank niet te vol. Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt. 3. Veeg uitgestroomde brandstof onmid-
dellijk af. LET OP: Veeg gemorste
brandstof onmiddellijk af met een
schone, droge, zachte doek, aange-
zien de brandstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep on-
middellijk medische hulp in nadat u ben-
zine heeft ingeslikt, veel benzinedamp
heeft ingeademd of benzine in uw ogen
heeft gekregen. Als benzine op uw huid
1. Sleutel
2. Tankdop
1
2
1. Maximaal brandstofniveau
2. Vulpijp brandstoftank
2
1
32D-9-DB.book 11 ページ ２０１３年７月１９日　金曜日　午前１１時２０分

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-12
234
5
6
7
8
9
terechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kledingmorst, trek dan andere kleding aan.
DAU54601
LET OP
DCA11401
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt ern-
stige schade aan inwendige motoron-
derdelen als kleppen en zuigerveren enook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van loodvrije superbenzine met een
octaangetal van RON 95 of hoger. Als de
motor gaat detoneren (pingelen), gebruik
dan benzine van een ander merk. Door
loodvrije benzine te gebruiken gaan bou-
gies langer mee en blijven de onderhouds-kosten beperkt.
Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol. Gas-
ohol met ethanol kan worden gebruikt, mits
het ethanolgehalte niet hoger is dan 10%
(E10). Gasohol met methanol wordt niet
aangeraden door Yamaha aangezien deze
schade kan toebrengen aan het brandstof-
systeem of problemen kan opleveren met
de voertuigprestaties.
DAU13434
UitlaatkatalysatorDit model is uitgerus
t met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Let op het volgende
om brandgevaar of brandwonden te
voorkomen:
Parkeer de mach ine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlam vat.

Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitlaatsy-
steem in aanraking kunnen komen.

Controleer of het uitlaatsysteem is
afgekoeld alvorens onderhouds-
werkzaamheden uit te voeren.

Laat de motor niet langer dan enke-
le minuten stationair draaien. Lang
stationair draaien kan leiden totoververhitting.
LET OP
DCA10702
Gebruik uitsluitend loodvrije benzine. Bij
gebruik van loodhoudende benzine zal
onherstelbare schade worden toege-
Voorgeschreven brandstof:
Loodvrije superbenzine (Gasohol
(E10) acceptabel)
Inhoud brandstoftank:
8.0 L (2.11 US gal, 1.76 Imp.gal)
Hoeveelheid reservebrandstof (als
het waarschuwingslampje brand-
stofniveau gaat branden): 2.1 L (0.55 US gal, 0.46 Imp.gal)
32D-9-DB.book 12 ページ ２０１３年７月１９日　金曜日　午前１１時２０分

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-13
1
23
4
5
6
7
8
9

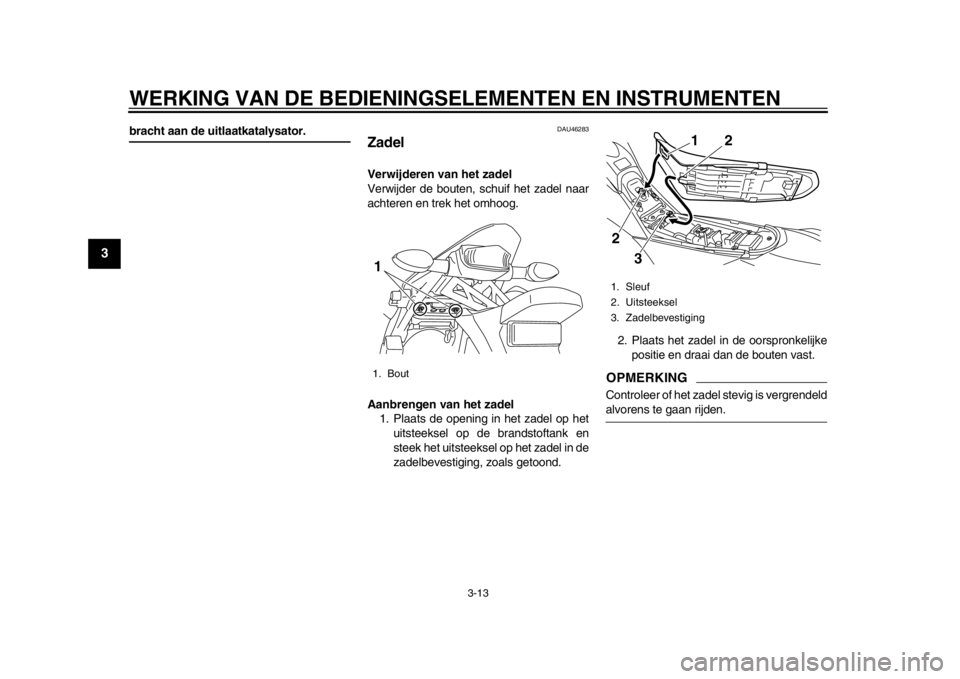

bracht aan de uitlaatkatalysator.
DAU46283
ZadelVerwijderen van het zadel
Verwijder de bouten, schuif het zadel naar
achteren en trek het omhoog.
Aanbrengen van het zadel
1. Plaats de opening in het zadel op het uitsteeksel op de brandstoftank en
steek het uitsteeksel op het zadel in de
zadelbevestiging, zoals getoond. 2. Plaats het zadel in de oorspronkelijke
positie en draai dan de bouten vast.
OPMERKINGControleer of het zadel stevig is vergrendeldalvorens te gaan rijden.
1. Bout1
1. Sleuf
2. Uitsteeksel
3. Zadelbevestiging
2
3
2
1
32D-9-DB.book 13 ページ ２０１３年７月１９日　金曜日　午前１１時２０分

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-14
234
5
6
7
8
9

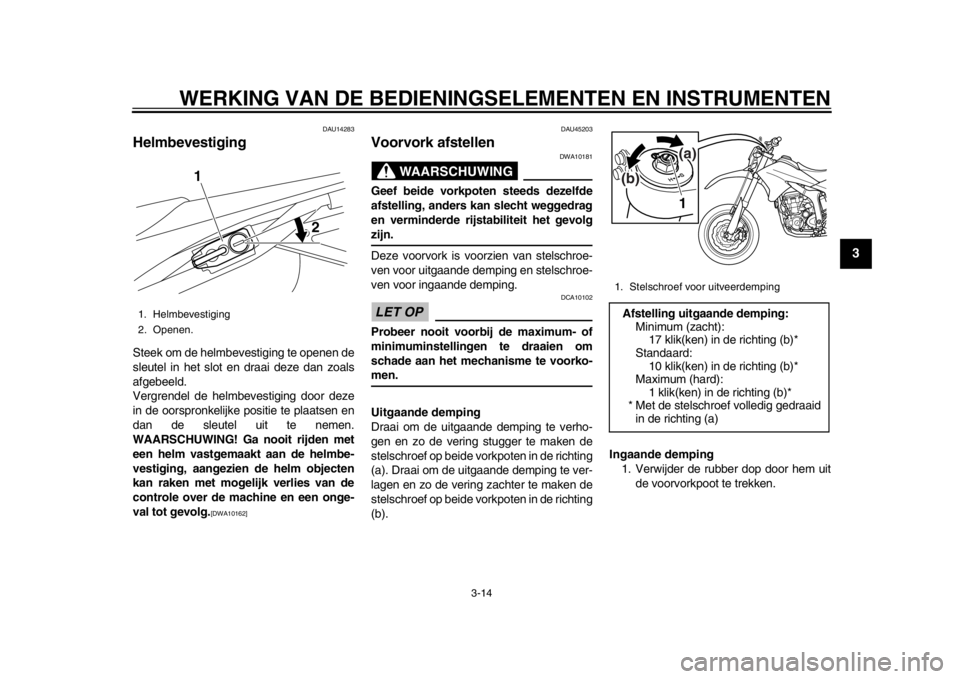

DAU14283
HelmbevestigingSteek om de helmbevestiging te openen de
sleutel in het slot en draai deze dan zoals
afgebeeld.
Vergrendel de helmbevestiging door deze
in de oorspronkelijke positie te plaatsen en
dan de sleutel uit te nemen.
WAARSCHUWING! Ga nooit rijden met
een helm vastgemaakt aan de helmbe-
vestiging, aangezien de helm objecten
kan raken met mogelijk verlies van de
controle over de machine en een onge-
val tot gevolg.
[DWA10162] DAU45203
Voorvork afstellen
WAARSCHUWING
DWA10181
Geef beide vorkpoten steeds dezelfde
afstelling, anders kan slecht weggedrag
en verminderde rijstabiliteit het gevolgzijn.
Deze voorvork is voorzien van stelschroe-
ven voor uitgaande demping en stelschroe-
ven voor ingaande demping.LET OP
DCA10102
Probeer nooit voorbij de maximum- of
minimuminstellingen te draaien om
schade aan het mechanisme te voorko-men.
Uitgaande demping
Draai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelschroef op beide vorkpoten in de richting
(a). Draai om de uitgaande demping te ver-
lagen en zo de vering zachter te maken de
stelschroef op beide vorkpoten in de richting
(b).
Ingaande demping
1. Verwijder de rubber dop door hem uit
de voorvorkpoot te trekken.
1. Helmbevestiging
2. Openen.
1
2
1. Stelschroef voor uitveerdempingAfstelling uitgaande demping:Minimum (zacht):
17 klik(ken) in de richting (b)*
Standaard: 10 klik(ken) in de richting (b)*
Maximum (hard): 1 klik(ken) in de richting (b)*
* Met de stelschroef volledig gedraaid
in de richting (a)
1
(b)
(a)
32D-9-DB.book 14 ページ ２０１３年７月１９日　金曜日　午前１１時２０分

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-15
1
23
4
5
6
7
8
9

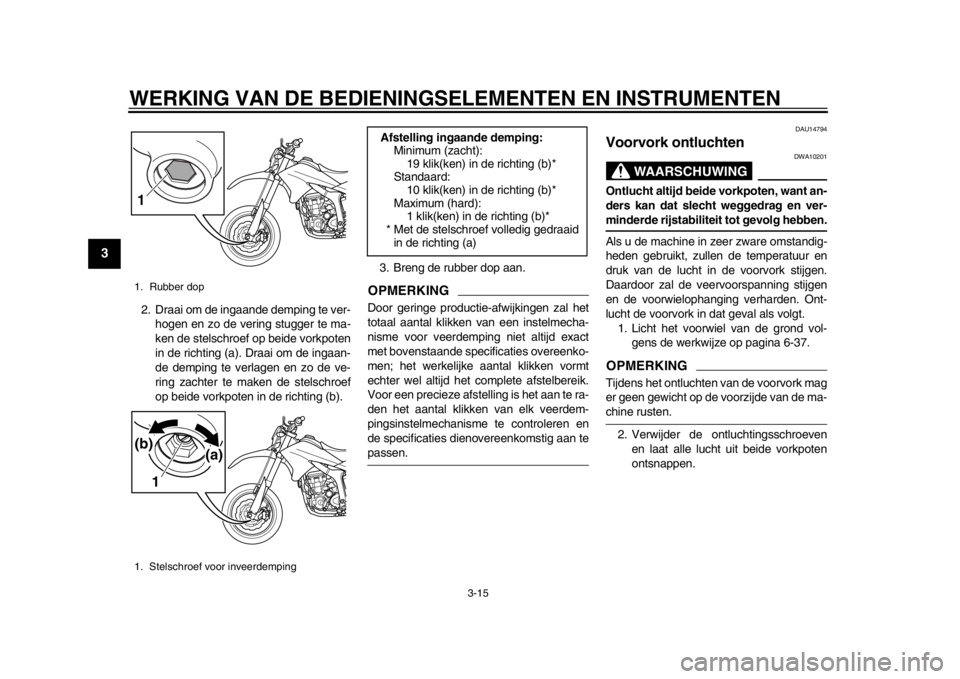

2. Draai om de ingaande demping te ver-
hogen en zo de vering stugger te ma-
ken de stelschroef op beide vorkpoten
in de richting (a). Draai om de ingaan-
de demping te verlagen en zo de ve-
ring zachter te maken de stelschroef
op beide vorkpoten in de richting (b). 3. Breng de rubber dop aan.
OPMERKINGDoor geringe productie-afwijkingen zal het
totaal aantal klikken van een instelmecha-
nisme voor veerdemping niet altijd exact
met bovenstaande specificaties overeenko-
men; het werkelijke aantal klikken vormt
echter wel altijd het complete afstelbereik.
Voor een precieze afstelling is het aan te ra-
den het aantal klikke
n van elk veerdem-
pingsinstelmechanisme te controleren en
de specificaties dieno vereenkomstig aan tepassen.
DAU14794
Voorvork ontluchten
WAARSCHUWING
DWA10201
Ontlucht altijd beide vorkpoten, want an-
ders kan dat slecht weggedrag en ver-minderde rijstabiliteit tot gevolg hebben.
Als u de machine in zeer zware omstandig-
heden gebruikt, zullen de temperatuur en
druk van de lucht in de voorvork stijgen.
Daardoor zal de veervoorspanning stijgen
en de voorwielophanging verharden. Ont-
lucht de voorvork in dat geval als volgt.
1. Licht het voorwiel van de grond vol- gens de werkwijze op pagina 6-37.OPMERKINGTijdens het ontluchten van de voorvork mag
er geen gewicht op de voorzijde van de ma-chine rusten.
2. Verwijder de ontluchtingsschroeven en laat alle lucht uit beide vorkpoten
ontsnappen.
1. Rubber dop
1. Stelschroef voor inveerdemping1
1 (a)
(b)
Afstelling ingaande demping:
Minimum (zacht):19 klik(ken) in de richting (b)*
Standaard:
10 klik(ken) in de richting (b)*
Maximum (hard): 1 klik(ken) in de richting (b)*
* Met de stelschroef volledig gedraaid in de richting (a)
32D-9-DB.book 15 ページ ２０１３年７月１９日　金曜日　午前１１時２０分

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-16
234
5
6
7
8
9

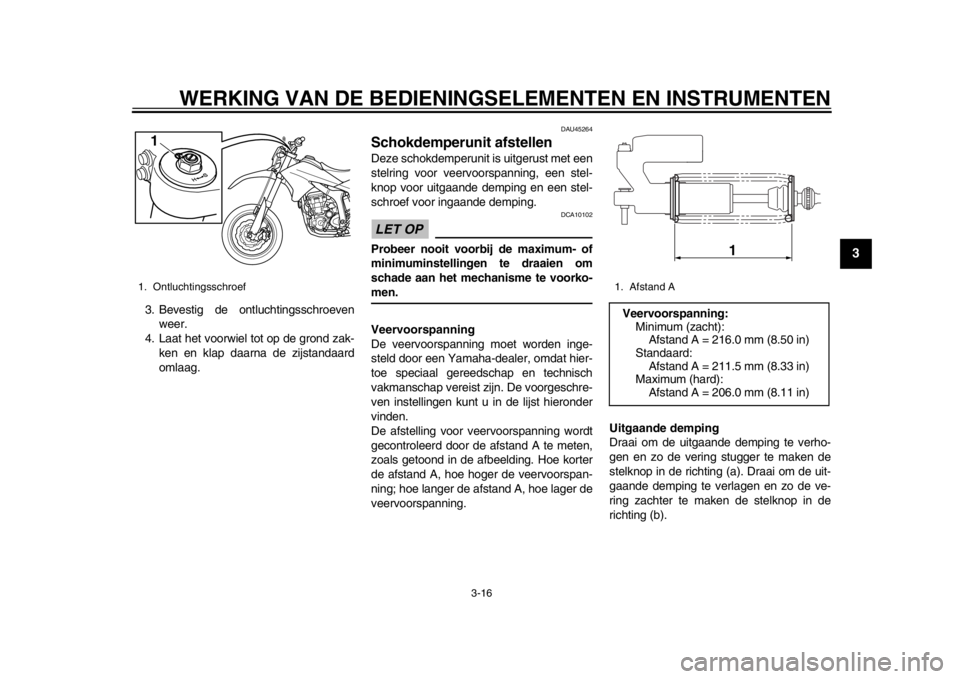

3. Bevestig de ontluchtingsschroevenweer.
4. Laat het voorwiel tot op de grond zak-
ken en klap daarna de zijstandaard
omlaag.
DAU45264
Schokdemperunit afstellenDeze schokdemperunit is uitgerust met een
stelring voor veervoorspanning, een stel-
knop voor uitgaande demping en een stel-
schroef voor ingaande demping.LET OP
DCA10102
Probeer nooit voorbij de maximum- of
minimuminstellingen te draaien om
schade aan het mechanisme te voorko-men.
Veervoorspanning
De veervoorspanning moet worden inge-
steld door een Yamaha-dealer, omdat hier-
toe speciaal gereedschap en technisch
vakmanschap vereist zijn. De voorgeschre-
ven instellingen kunt u in de lijst hieronder
vinden.
De afstelling voor veervoorspanning wordt
gecontroleerd door de afstand A te meten,
zoals getoond in de afbeelding. Hoe korter
de afstand A, hoe hoger de veervoorspan-
ning; hoe langer de afstand A, hoe lager de
veervoorspanning. Uitgaande demping
Draai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelknop in de richting (a). Draai om de uit-
gaande demping te verlagen en zo de ve-
ring zachter te maken de stelknop in de
richting (b).
1. Ontluchtingsschroef 1
1. Afstand AVeervoorspanning:
Minimum (zacht):
Afstand A = 216.0 mm (8.50 in)
Standaard: Afstand A = 211.5 mm (8.33 in)
Maximum (hard): Afstand A = 206.0 mm (8.11 in)
1
32D-9-DB.book 16 ページ ２０１３年７月１９日　金曜日　午前１１時２０分

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-17
1
23
4
5
6
7
8
9

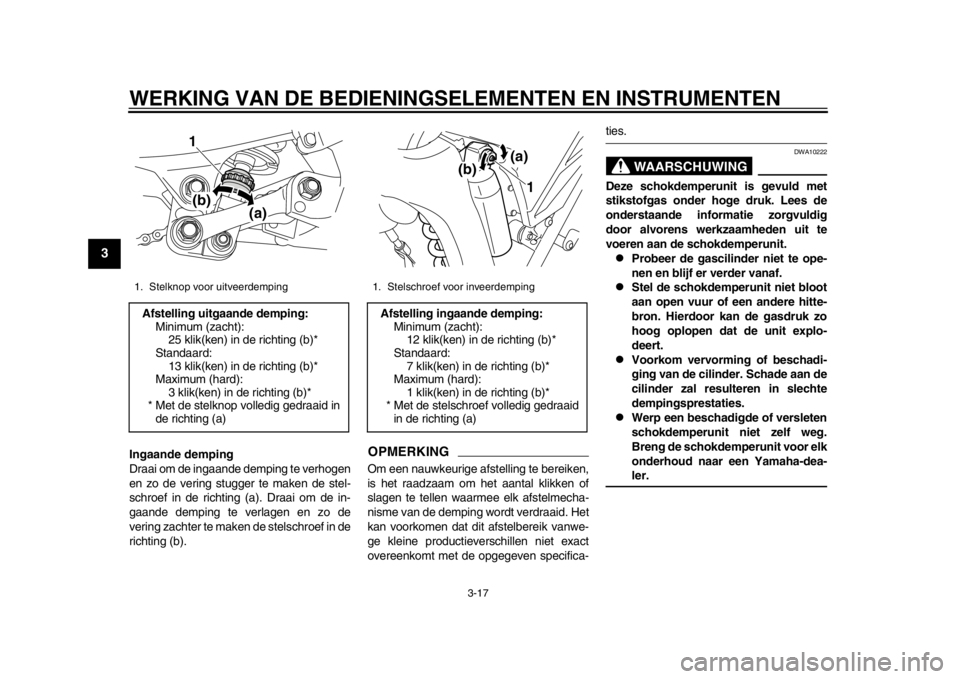

Ingaande demping
Draai om de ingaande demping te verhogen
en zo de vering stugger te maken de stel-
schroef in de richting (a). Draai om de in-
gaande demping te verlagen en zo de
vering zachter te maken de stelschroef in de
richting (b).
OPMERKINGOm een nauwkeurige afstelling te bereiken,
is het raadzaam om het aantal klikken of
slagen te tellen waarmee elk afstelmecha-
nisme van de demping wordt verdraaid. Het
kan voorkomen dat dit afstelbereik vanwe-
ge kleine productieverschillen niet exact
overeenkomt met de opgegeven specifica-
ties.
WAARSCHUWING
DWA10222
Deze schokdemperunit is gevuld met
stikstofgas onder hoge druk. Lees de
onderstaande informatie zorgvuldig
door alvorens werkzaamheden uit te
voeren aan de schokdemperunit.
Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.

Stel de schokdemperunit niet bloot
aan open vuur of een andere hitte-
bron. Hierdoor kan de gasdruk zo
hoog oplopen dat de unit explo-
deert.

Voorkom vervorming of beschadi-
ging van de cilinder. Schade aan de
cilinder zal resulteren in slechte
dempingsprestaties.

Werp een beschadigde of versleten
schokdemperunit niet zelf weg.
Breng de schokdemperunit voor elk
onderhoud naar een Yamaha-dea-ler.
1. Stelknop voor uitveerdempingAfstelling uitgaande demping: Minimum (zacht):
25 klik(ken) in de richting (b)*
Standaard: 13 klik(ken) in de richting (b)*
Maximum (hard): 3 klik(ken) in de richting (b)*
* Met de stelknop volledig gedraaid in
de richting (a)
(a)
(b)
1
1. Stelschroef voor inveerdempingAfstelling ingaande demping:
Minimum (zacht):
12 klik(ken) in de richting (b)*
Standaard: 7 klik(ken) in de richting (b)*
Maximum (hard): 1 klik(ken) in de richting (b)*
* Met de stelschroef volledig gedraaid
in de richting (a)
1
(a)
(b)
32D-9-DB.book 17 ページ ２０１３年７月１９日　金曜日　午前１１時２０分
