SPECIFICATIES
DAU5091E
Afmetingen:Totale lengte:2115 mm (83.3 in)
Totale breedte: 810 mm (31.9 in)
Totale hoogte: 1190 mm (46.9 in)
Zadelhoogte:
895 mm (35.2 in)
Wielbasis: 1425 mm (56.1 in)
Grondspeling: 265 mm (10.43 in)
Kleinste draaicirkel:
2300 mm (90.6 in)Gewicht:Rijklaar gewicht:136 kg (300 lb)Motor:Type motor:Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling: 1-cilinder
Slagvolume:
250 cm
3
Boring  slag:
77.0  53.6 mm (3.03  2.11 in)
Compressieverhouding: 11.80 : 1
Startsysteem:
Elektrische startmotor
Smeersysteem: Wet sump
Motorolie:Aanbevolen merk:
YAMALUBE
Type: SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 of 20W-50
Aanbevolen kwaliteit motorolie: Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie: Zonder vervanging van oliefilterelement:
1.30 L (1.37 US qt, 1.14 Imp.qt)
Met vervanging van oliefilterelement: 1.40 L (1.48 US qt, 1.23 Imp.qt)Koelsysteem:Inhoud koelvloeistofres ervoir (tot aan de
merkstreep voor maximumniveau): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Inhoud radiator (inclusi ef alle leidingen):
0.90 L (0.95 US qt, 0.79 Imp.qt)
Luchtfilter:Luchtfilterelement: Nat elementBrandstof:Aanbevolen brandstof:Loodvrije superbenzine (Gasohol (E10) ac-
ceptabel)
Inhoud brandstoftank: 8.0 L (2.11 US gal, 1.76 Imp.gal)
Hoeveelheid reservebrandstof:
2.1 L (0.55 US gal, 0.46 Imp.gal)Brandstofinjectie:Gasklephuis:Het teken van identificatie:3D71 10Bougie(s):Fabrikant/model:
NGK/CR9EK
Elektrodenafstand: 0.6–0.7 mm (0.024–0.028 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primaire reductieverhouding:3.120 (78/25)
Eindoverbrenging:
Ketting
Secundaire reduc tieverhouding:
3.231 (42/13)
Type versnellingbak: Constant mesh, 6 versnellingen
Bediening:
Bediening met linkervoet
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
32D-9-DB.book 1 ページ ２０１３年７月１９日　金曜日　午前１１時２０分

SPECIFICATIES
8-2
1
2
3
4
5
6
78
9
Overbrengingsverhoudingen:1e:2.642 (37/14)
2e: 1.813 (29/16)
3e:
1.318 (29/22)
4e: 1.040 (26/25)
5e: 0.889 (24/27)
6e:
0.786 (22/28)Chassis:Type frame: Semi-dubbel wiegframe
Spoorhoek:
25.33 graad
Naspoor: 76 mm (3.0 in)Voorband:Type:
Met binnenband
Maat: 110/70R17M/C 54H
Fabrikant/model: BRIDGESTONE/BT090F RADIAL GAchterband:Type:Met binnenband
Maat: 140/70R17M/C 66H
Fabrikant/model:
BRIDGESTONE/BT090R RADIAL G
Belading:Maximale belasting:185 kg (408 lb)
* (Totaal gewicht van bestuurder, passa-
gier, bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:0–90 kg (0–198 lb)
Voor: 200 kPa (2.00 kgf/cm
2, 29 psi)
Achter: 200 kPa (2.00 kgf/cm2, 29 psi)
Gewichtsverdeling: 90–185 kg (198–408 lb)
Voor: 200 kPa (2.00 kgf/cm2, 29 psi)
Achter: 225 kPa (2.25 kgf/cm2, 33 psi)
Voorwiel:Type wiel:
Spaakwiel
Velgmaat: 17M/C x MT3.00Achterwiel:Type wiel:
Spaakwiel
Velgmaat: 17M/C x MT4.00Voorrem:Type:
Enkele schijfrem
Bediening: Bediening met rechterhand Aanbevolen remvloeistof:
DOT 4
Achterrem:Type:Enkele schijfrem
Bediening: Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg: 270.0 mm (10.63 in)Achterwielophanging:Type:
Achterbrug (link-ophanging)
Veer/schokdempertype: Schroefveer/gas-oliedemper
Veerweg: 265.0 mm (10.43 in)Elektrische installatie:Ontstekingssysteem:Transistorontsteking
Laadsysteem: Wisselstroomdynamo met permanente
magnetenAccu:Model:YTZ7S
Voltage, capaciteit: 12 V, 6.0 Ah
32D-9-DB.book 2 ページ ２０１３年７月１９日　金曜日　午前１１時２０分

SPECIFICATIES
8-3
2
3
4
5
6
789
Koplamp:Type gloeilamp:HalogeenlampGloeilampen voltage, wattage  aantal:Koplamp:
12 V, 60.0 W/55.0 W
Achterlicht/remlicht unit:
LED
Voorste richtingaanwijzer: 12 V, 10.0 W  2
Achterste richtingaanwijzer: 12 V, 10.0 W  2
Parkeerlicht:
12 V, 5.0 W  1
Kentekenverlichting: 12 V, 5.0 W  1
Instrumentenverlichting: EL (ElektroLuminescent)
Controlelampje vrijstand:
LED
Controlelampje grootlicht: LED
Controlelampje richtingaanwijzers: LED
Controlelampje brandstofniveau:
LED
Waarschuwingslampje koelvloeistoftempera-
tuur:
LED
Waarschuwingslampje motorstoring: LEDZekeringen:Hoofdzekering:
30.0 A Koplampzekering:
15.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem: 7.5 A
Zekering radiatorkoelvin: 7.5 A
Zekering brandstofinjectiesysteem:
7.5 A
Backup-zekering: 7.5 A
32D-9-DB.book 3 ページ ２０１３年７月１９日　金曜日　午前１１時２０分

9-1
1
2
3
4
5
6
7
89
GEBRUIKERSINFORMATIE
DAU48613
IdentificatienummersNoteer het voertuigidentificatienummer en
de gegevens op de modelin formatiesticker
in onderstaande ruimtes. Deze gegevens
heeft u nodig om reserveonderdelen bij een
Yamaha dealer te bestellen of wanneer uw
voertuig is gestolen.
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26401

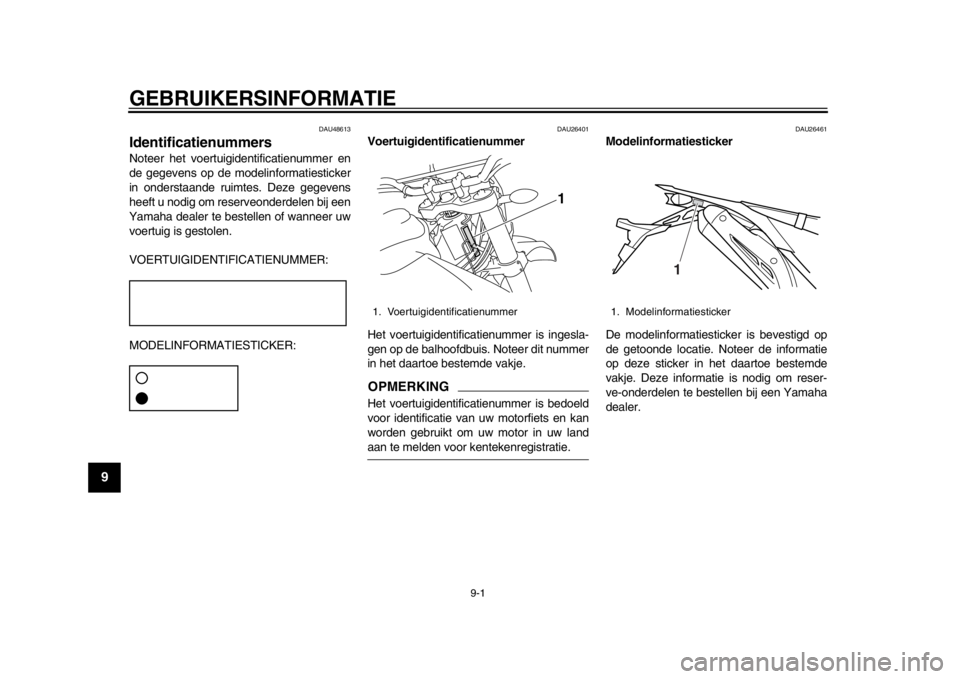

Voertuigidentificatienummer
Het voertuigidentifica tienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw landaan te melden voor kentekenregistratie.
DAU26461
Modelinformatiesticker
De modelinformatiesticker is bevestigd op
de getoonde locatie. Noteer de informatie
op deze sticker in het daartoe bestemde
vakje. Deze informatie is nodig om reser-
ve-onderdelen te bestellen bij een Yamaha
dealer.
1. Voertuigidentificatienummer
1
1. Modelinformatiesticker
1
32D-9-DB.book 1 ページ ２０１３年７月１９日　金曜日　午前１１時２０分

INDEX
AAandrijfketting, reinigen en smeren ......... 6-28
Accu......................................................... 6-32
Achterbrugscharnierpunten, smeren ....... 6-30
Achterlicht/remlichtunit ............................ 6-35BBanden .................................................... 6-20
Bougie, controleren ................................. 6-11
Brandstof ................................................. 3-11
Brandstofverbruik, tips voor een zuinig ..... 5-3CClaxonschakelaar ...................................... 3-8
Contactslot/stuurslot .................................. 3-1
Controle- en waarschuwingslampjes ......... 3-2
Controlelampje grootlicht ........................... 3-2
Controlelampje richtingaanwijzers ............. 3-2DDimlichtschakelaar .................................... 3-8EEXUP-systeem ........................................ 3-18GGasgreep en gaskabel, controleren en
smeren .................................................. 6-29
Gereedschapsset ...................................... 6-2
Gloeilamp kentekenverlichting,
vervangen.............................................. 6-36
Gloeilamp richtingaanwijzer,
vervangen.............................................. 6-36HHelmbevestiging ...................................... 3-14IIdentificatienummers ................................. 9-1
Inrijperiode ................................................. 5-3
KKabels, controleren en smeren ............... 6-28
Klepspeling.............................................. 6-20
Koelvloeistof ............................................ 6-14
Koplampgloeilamp, vervangen ................ 6-34
Koppelingshendel...................................... 3-9
Koppelingshendel, vrije slag afstellen ..... 6-22LLuchtfilterelement en aftapslang, reinigen ................................................. 6-17MMatkleur, let op.......................................... 7-1
Modelinformatiesticker .............................. 9-1
Motorolie en oliefilterelement .................. 6-12
Multifunctioneel display ............................. 3-3NNoodstopschakelaar ................................. 3-8OOnderhoud, uitstootcontrolesysteem ........ 6-3
Ondersteunen van de motorfiets ............. 6-37PPanelen, verwijderen en aanbrengen ....... 6-8
Parkeerlichtgloeilamp, vervangen ........... 6-37
Parkeren.................................................... 5-4
Plaats van de onderdelen ......................... 2-1
Problemen oplossen ............................... 6-40RRem- en koppelingshendels, controleren en smeren ............................................. 6-29
Remhendel .............................................. 3-10
Remhendel, vrije slag afstellen ............... 6-23
Remlichtschakelaars ............................... 6-24
Rempedaal .............................................. 3-10
Rempedaal, controleren en smeren ........ 6-30 Remvloeistofniveau, controleren ............. 6-25
Remvloeistof, verversen ..........................6-26
Richtingaanwijzerschakelaar .....................3-8
SSchakelen ..................................................5-2
Schakelpedaal ...........................................3-9
Schakelpedaal, controleren ..................... 6-24
Schokdemperunit, afstellen ..................... 3-16
Smering en onderhoud, periodiek..............6-4
Spanning aandrijfke
tting ..........................6-27
Specificaties...............................................8-1
Stalling .......................................................7-3
Starten van de motor .................................5-1
Startknop ...................................................3-8
Startspersysteem ..................................... 3-18
Stationair toerental................................... 6-19
Storingzoekschema’s............................... 6-42
Stuurschakelaars .......................................3-8
Stuursysteem, controleren .......................6-31TTankdop ...................................................3-10UUitlaatkatalysator ..................................... 3-12VVeiligheidsinformatie..................................1-1
Verzorging .................................................7-1
Voertuigidentificatienummer ......................9-1
Voor- en achterremblokken controleren.............................................6-25
Voorvork, afstellen ................................... 3-14
Voorvork, controleren ..............................6-31
Voorvork, ontluchten ................................ 3-15
Vrije slag van gasgreep, controleren .......6-19
