WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
2
3
456
7
8
9
GAU16781
Beschleunigen und
VerlangsamenDie Fahrgeschwindigkeit wird durch Gasge-
ben und Gaswegnehmen angepasst. Zum
Beschleunigen den Gasdrehgriff in Rich-
tung (a) drehen. Zum Gaswegnehmen den
Gasdrehgriff in Richtung (b) drehen.
GAU16794
Bremsen
WARNUNG
GWA10301

Vermeiden Sie es, plötzlich und hart
zu bremsen (besonders wenn Sie
nach einer Seite gelehnt sind), an-
dernfalls könnte der Roller schlit-
tern oder stürzen.

Straßen- und Eisenbahnschienen,
Metallplatten an Baustellen sowie
Kanaldeckel werden bei nassem
Wetter sehr glatt. Deshalb Ge-
schwindigkeit verringern, während
Sie sich einem solchen Bereich nä-
hern und beim Überqueren Vorsicht
walten lassen.

Bedenken Sie immer, dass das
Bremsen auf nassen Straßen viel
schwieriger ist.

Da Bremsen bei Bergabfahrten
schwierig und gefährlich sein kann,
stets ein vernünftiges Tempo ein-halten.
1. Den Gasdrehgriff ganz schließen.
2. Gleichzeitig die Vorder- und Hinterrad- bremse mit allmählich ansteigender
Kraft betätigen. Vorn
Hinten
(a)
(b)
59C-28199-G2.book 3 ページ ２０１３年６月２８日　金曜日　午前９時２２分

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
1
2
3
45
6
7
8
9
GAU16821
Tipps zum KraftstoffsparenDer Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
Beim Beschleunigen hohe Drehzahlen
vermeiden.

Unnötig hohe Drehzahlen ohne Last
vermeiden.

Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16842
EinfahrvorschriftenDie ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU36532
0–1000 km (0–600 mi)
Eine längere Betriebszeit über 4100 U/min
vermeiden. ACHTUNG: Nach 1000 km
(600 mi) müssen das Motoröl und die Öl-
filterpatrone bzw. der Filtereinsatz ge-
wechselt werden.
[GCA11283]
1000–1600 km (600–1000 mi)
Eine längere Betriebszeit über 5000 U/min
vermeiden. Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA10311

Drehzahlen im roten Bereich grund-
sätzlich vermeiden.

Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort von
einer Yamaha-Fachwerkstatt über-prüfen lassen.
59C-28199-G2.book 4 ページ ２０１３年６月２８日　金曜日　午前９時２２分

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-5
2
3
456
7
8
9
GAU17214
ParkenZum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10312

Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.

Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.

Nicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-nen.
59C-28199-G2.book 5 ページ ２０１３年６月２８日　金曜日　午前９時２２分

6-1
1
2
3
4
56
7
8
9
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
GAU17245
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughalter/
Fahrer ist für die Sicherheit selbst verant-
wortlich. Auf den folgenden Seiten werden
die wichtigsten Inspektionspunkte, Einstel-
lungen und Schmierstellen des Fahrzeugs
angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwerte
für den Normalbetrieb angesehen werden.
Je nach Wetterbedingungen, Gelände,
geographischem Einsatzort und persönli-
cher Fahrweise müssen die Wartungsinter-
valle möglicherweise verkürzt werden.
WARNUNG
GWA10322
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Ge-
fahr von Verletzungen, auch mit Todes-
folge, während der Wartung und der
Benutzung des Fahrzeugs. Wenn Sie
nicht mit der Fahrzeugwartung vertraut
sind, beauftragen Sie einenYamaha-Händler mit der Wartung.
WARNUNG
GWA15123
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.
Ein laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.

Ein während Wart ungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder
Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zuKohlenmonoxid siehe Seite 1-2.WARNUNG
GWA15461
Bremsscheiben, Bremssättel, Brems-
trommeln und Beläge können während
ihres Einsatzes sehr heiß werden. Las-
sen Sie, um mögliche Verbrennungen zu
vermeiden, die Komponenten der
Bremsanlage erst abkühlen, bevor Siesie berühren.
GAU17303
Das Abgaskontrollsystem sorgt nicht nur für
sauberere Luft, sonder n ist auch unerläss-
lich für den ordnungsgemäßen Betrieb des
Motors und die Erzielung der maximalen
Leistung. In den folgenden Wartungstabel-
len sind die Servicearbeiten am Abgaskon-
trollsystem separat gruppiert. Diese
Servicearbeiten erfor dern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder
Reparaturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für die
Durchführung dieser sp eziellen Servicear-
beiten geschult und ausgerüstet.
59C-28199-G2.book 1 ページ ２０１３年６月２８日　金曜日　午前９時２２分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-2
2
3
4
567
8
9
GAU17392
BordwerkzeugDas Bordwerkzeug befindet sich unter der
Sitzbank. (Siehe Seite 3-20.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEISFalls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, lassen Sie die Wartungsarbei-ten von einer Yamaha-Fachwerkstatt
ausführen.

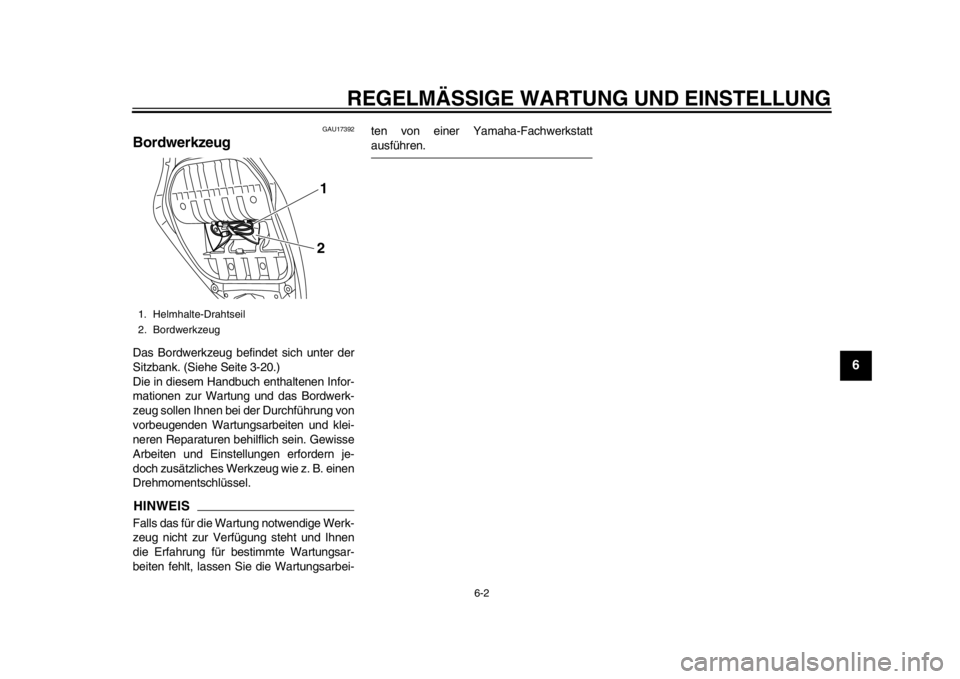

1. Helmhalte-Drahtseil
2. Bordwerkzeug
12
59C-28199-G2.book 2 ページ ２０１３年６月２８日　金曜日　午前９時２２分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
1
2
3
4
56
7
8
9
GAU46862
HINWEIS
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.

Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.

Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Date n und technische Fähigkeiten und solltendaher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46911
Tabelle für regelmäßige Wartung des Abgas-KontrollsystemsNR. PRÜFPUNKTKONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Kraftstoffleitung Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren. 
2 *Zündkerzen Zustand kontrollieren.
Reinigen und Abstand neu
einstellen. 
Ersetzen. 
3 *Ventile Ventilspiel kontrollieren.
Einstellen. Alle 40000 km (24000 mi)
4 *Kraftstoff-Einspritz
ung Motor-Leerlaufdrehzahl und
Synchronisierung einstellen. 
59C-28199-G2.book 3 ページ ２０１３年６月２８日　金曜日　午前９時２２分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
2
3
4
567
8
9
GAU1770G
Allgemeine Wartungs- und SchmiertabelleNR. PRÜFPUNKTKONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Luftfiltereinsatz Ersetzen. 
2 *Luftfiltereinsätze
des
Keilriemengehäuse
s Reinigen.

Ersetzen. 
3 *Vorderradbremse Das Fahrzeug auf
ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen. 
Scheibenbremsbeläge ersetzen. Be i Abnutzung bis zum Grenzwert
4 *Hinterradbremse Das Fahrzeug auf
ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen. 
Scheibenbremsbeläge ersetzen. Be i Abnutzung bis zum Grenzwert
5 *Bremsschläuche Auf Risse oder Beschädigung
kontrollieren.
Klemmen und richtigen Verlauf überprüfen. 
Ersetzen. Alle 4 Jahre
6 *Bremsflüssigkeit Ersetzen. Alle 2 Jahre
7 Feststellbremskabel
(Hinterradbremse) Länge des Seilzugs prüfen.
Ggf. einstellen.
4000 km (2400 mi) nach den ersten 1000 km (600 mi) und danach
alle 5000 km (3000 mi)
8 *Feststellen der
Hinterradbremse Funktion prüfen.
Die Gummi-Schutzmanschette
prüfen.
Verschleißanzeige prüfen.
Ggf. einstellen. 
59C-28199-G2.book 4 ページ ２０１３年６月２８日　金曜日　午前９時２２分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
1
2
3
4
56
7
8
9
9*Räder Rundlauf prüfen und auf
Beschädigung kontrollieren. 
10 *Reifen Profiltiefe prüfen und auf
Beschädigung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig. 
11 *Radlager Das Lager auf Lockerung oder
Beschädigung kontrollieren. 
12 *Antriebsriemen Zustand des Riemens prüfen.
Bei Beschädigung ersetzen.
Spannung des Riemens
kontrollieren.
Ggf. einstellen. 
Alle 10000 km (6000 mi) bis 40000 km (24000 mi), und danach
alle 5000 km (3000 mi)
13 *Antriebsrad und
Ausgangswelle Schmieren.

14 *Lenkungslager Das Spiel des Lagers
kontrollieren und die Lenkung auf
Schwergängigkeit prüfen. 
Mit Lithiumseifenfett schmieren. Alle 20000 km (12000 mi)
15 *Fahrgestellhalterun
gen Sicherstellen, dass alle Muttern
und Schrauben richtig
festgezogen sind. 
16 Handbremshebelum
lenkwelle
(Vorderradbremse) Mit Silikonfett schmieren.

17 Handbremshebelum
lenkwelle
(Hinterradbremse) Mit Silikonfett schmieren.

18 Seitenständer,
Hauptständer Funktion prüfen.
Mit Lithiumseifenfett schmieren.

NR. PRÜFPUNKT
KONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
59C-28199-G2.book 5 ページ ２０１３年６月２８日　金曜日　午前９時２２分
