VORWORT
GAU10114
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine XP500/XP500A, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut
wurde. Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser XP500/XP500A nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn die Be-
dienungsanleitung informiert Sie nicht nur, wie Sie Ihren Motorr oller am besten bedienen, inspizieren und warten, sondern auch, wie Sie
sich und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps der Bedienungsanleitung nutzen, garantie ren wir den bestmöglichen Werterhalt dieses Motorrollers. Sollten Sie
darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität der Pr odukte bemüht. Daher könnten zwischen Ihrem Motorroller und dieser
Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Veröffen tlichung
erhältlich waren. Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
WARNUNG
GWA12412
Diese Anleitung aufmerksam und vollständig vor der Inbetriebnahme des Motorrollers durchlesen.
59C-28199-G2.book 1 ページ ２０１３年６月２８日　金曜日　午前９時２２分

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10134
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
*Produkt und technische Daten können o hne vorherige Ankündigung geändert werden.
Dies ist das Sicherheits-Warnsym
bol. Es warnt Sie vor potenziellen Verletzungsgefahren.
Befolgen Sie alle Sicherheitsanweisungen, die diesem Symbol folgen, um mögliche schwere
oder tödliche Verletzungen zu vermeiden.
Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht
vermieden wird, zu tödlichen oder schweren Verletzungen führen kann.
Das Zeichen ACHTUNG bedeutet, dass speziell e Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Fahrzeugs oder anderen Eigentums zu vermeiden.
Das Zeichen HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu
vereinfachen oder zu klären.
WARNUNG
ACHTUNGHINWEIS
59C-28199-G2.book 1 ページ ２０１３年６月２８日　金曜日　午前９時２２分

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10201
XP500/XP500A
BEDIENUNGSANLEITUNG
©2013 Yamaha Motor Co., Ltd.
1. Auflage, Juni 2013
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und
Verbreitung, auch auszugsweise,
ist ohne schriftliche Genehmigung der Yamaha Motor Co., Ltd.
nicht gestattet.
Gedruckt in Japan.
59C-28199-G2.book 2 ページ ２０１３年６月２８日　金曜日　午前９時２２分

INHALTSICHERHEITSINFORMATIONEN..... 1-1
Weitere Tipps zur Fahrsicherheit..... 1-5
BESCHREIBUNG ............................... 2-1

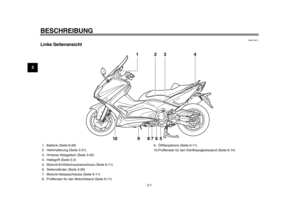

Linke Seitenansicht ......................... 2-1
Rechte Seitenansicht....................... 2-2

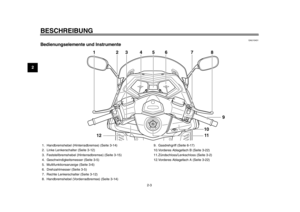

Bedienungselemente und Instrumente .................................. 2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION ............................ 3-1
System der Wegfahrsperre.............. 3-1
Zünd-/Lenkschloss ....... ................... 3-2
Kontroll- und Warnleuc hten ............. 3-3
Geschwindigkeitsmesser ................. 3-5
Drehzahlmesser .............................. 3-5

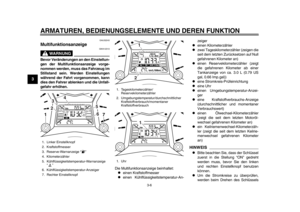

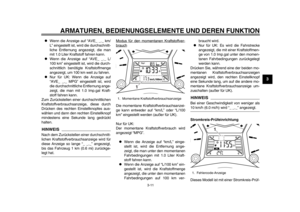

Multifunktionsanzeige ...................... 3-6

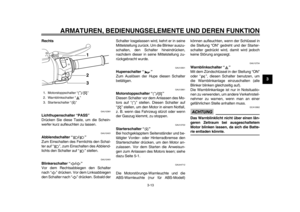

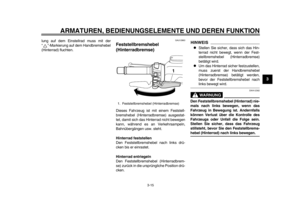

Lenkerarmaturen ........................... 3-12

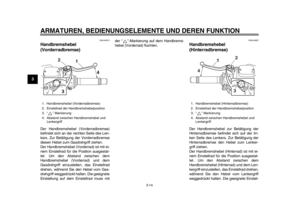

Handbremshebel
(Vorderradbremse) ..................... 3-14
Handbremshebel (Hinterradbremse) ...................... 3-14
Feststellbremshebel (Hinterradbremse) ...................... 3-15
ABS (für ABS-Modelle) . ................. 3-16
Tankverschluss.............................. 3-17

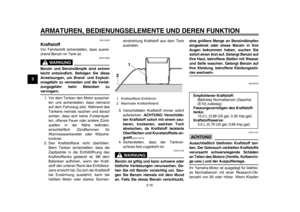

Kraftstoff ........................................ 3-18
Katalysator..................................... 3-19
Sitzbank ......................................... 3-20
Fahrer-Rückenlehne einstellen...... 3-20 Helmhalter ..................................... 3-21
Ablagefächer ...............
.................. 3-22

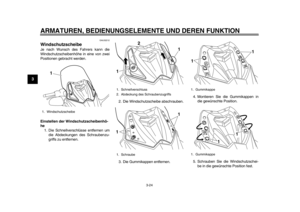

Windschutzscheibe ....... ................ 3-24
Rückspiegel..... ............................ .. 3-25
Federbein ........ ............................ .. 3-26

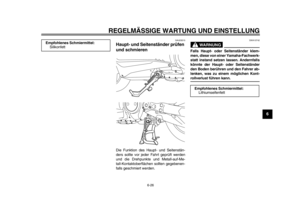

Seitenständer .. ............................ .. 3-26
Zündunterbrechungs- u. Anlasssperrschalter-System ...... 3-27
ZU IHRER SICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN ................................. 4-1
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE .................. 5-1
Motor anlassen................................ 5-1
Anfahren.......................................... 5-2
Beschleunigen und Verlangsamen.............................. 5-3
Bremsen .......................................... 5-3
Tipps zum Kraftstoffsparen ............. 5-4
Einfahrvorschriften .......................... 5-4
Parken ............................................. 5-5
REGELMÄSSIGE WARTUNG UND
EINSTELLUNG .................................. 6-1
Bordwerkzeug ................................. 6-2
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ......... 6-3
Allgemeine Wartungs- und Schmiertabelle ............................. 6-4 Abdeckungen abnehmen und
montieren ..................................... 6-8
Zündkerzen prüfen......................... 6-10
Motoröl und Ölfilterpatrone ............ 6-11
Kühlflüssigkeit ................................ 6-14
Luftfiltereinsatz ersetzen ................ 6-15
Leerlaufdrehzahl einstellen ............ 6-16
Spiel des Gasdrehgriffs prüfen ...... 6-17
Ventilspiel ...................................... 6-17
Reifen ............................................ 6-17
Gussräder ...................................... 6-19
Spiel des Vorder- und Hinterradbremshebels
überprüfen .................................. 6-20
Feststellbremskabel (Hinterradbremse) einstellen ...... 6-21
Hinterrad-Feststellbremse
überprüfen .................................. 6-21
Scheibenbremsbeläge des Vorder- und Hinterrads prüfen.... 6-22
Bremsflüssigkeitsstand prüfen ....... 6-23
Bremsflüssigkeit wechseln............. 6-24
Durchhang des Antriebsriemens ... 6-24
Bowdenzüge prüfen und schmieren ................................... 6-25
Gasdrehgriff und Gaszug kontrollieren und schmieren ....... 6-25
Bremshebel vorn und hinten
schmieren ................................... 6-25
Haupt- und Seitenständer prüfen und schmieren ............................ 6-2659C-28199-G2.book 1 ページ ２０１３年６月２８日　金曜日　午前９時２２分

INHALT
Teleskopgabel prüfen .................... 6-27
Lenkung prüfen ............................. 6-27
Radlager prüfen............................. 6-28
Batterie .......................................... 6-28
Sicherungen wechseln .................. 6-30
Scheinwerferlampe auswechseln .............................. 6-32
Rücklicht/Bremslicht ...................... 6-33
Blinkerlampe vorn auswechseln .... 6-33
Lampe des hinteren Blinkers ......... 6-34
Kennzeichenleuchten-Lampe
auswechseln .............................. 6-34
Standlichtlampe auswechseln ....... 6-35
Fehlersuche................................... 6-36

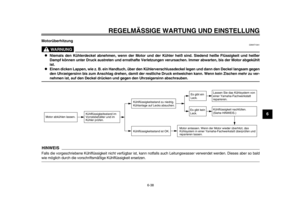

Fehlersuchdiagramme................... 6-37
PFLEGE UND STILLLEGUNG DES
MOTORROLLERS ............................. 7-1
Vorsicht bei Mattfarben ................... 7-1
Pflege .............................................. 7-1
Abstellen.......................................... 7-3
TECHNISCHE DATEN ....................... 8-1
KUNDENINFORMATION ................... 9-1
Identifizierungsnummern ................. 9-1
59C-28199-G2.book 2 ページ ２０１３年６月２８日　金曜日　午前９時２２分

1-1
1
SICHERHEITSINFORMATIONEN
GAU1026B
Seien Sie ein verantwortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrollers.
Motorroller sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er diesen Motorroller
fährt.
Er oder sie sollte:
Gründliche Anleitung von kompetenter
Stelle über alle Aspekte des Fahrens
mit einem Motorroller erhalten.

Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.

Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.

Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.

Niemals einen Motorroller ohne aus-
reichende vorherige Ausbildung oder
Einweisung fahren. Belegen Sie einen Ausbildungskurs. Anfänger sollten bei
einem zertifizierten Ausbilder Trai-
ningsstunden nehmen. Wenden Sie
sich an einen autorisierten Motorroller-
händler, um Ausbildungskurse in Ihrer
Nähe zu finden.
Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden Ins-
pektions- und Wartungs arbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor je-
der Fahrt durchzuführenden Kontrollen
finden Sie auf Seite 4-1.

Dieser Motorroller ist für den Transport
von einem Fahrer und einem Beifahrer
ausgelegt.

Die häufigste Ursache für Auto/Motor-
roller-Unfälle ist, dass Autofahrer die
Motorroller im Verkehr nicht (oder zu
spät) erkennen. Viele Unfälle wurden
von Autofahrern verursacht, die den
Motorroller nicht gesehen haben. Sich
selbst auffallend zu erkennen zu ge-
ben ist daher eine sehr effektive Me-
thode, Unfälle dieser Art zu
reduzieren.
Deshalb:
Tragen Sie eine Jacke mit auffallen- den Farben.
Wenn Sie sich einer Kreuzung nä-
hern oder eine Kreuzung überque-
ren, besonders aufmerksam sein,
da Motorrollerunfälle an Kreuzun-
gen am häufigsten auftreten.
Fahren Sie so, dass andere Auto- fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
Warten Sie niemals einen Motorrol- ler, wenn Sie nicht über entspre-
chendes Wissen verfügen. Wenden
Sie sich an einen autorisierten Mo-
torrollerhändler, um grundlegende
Informationen zur Rollerwartung zu
erhalten. Bestimmte Wartungsar-
beiten können nur von Fachleuten
vorgenommen werden, die die ent-
sprechende Zulassung besitzen.

An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Führerschein gehabt.
Stellen Sie sicher, dass Sie qualifi-ziert sind einen Motorroller zu fah-
ren, und dass Sie Ihren Motorroller
nur an andere qualifizierte Fahrer
ausleihen.
59C-28199-G2.book 1 ページ ２０１３年６月２８日　金曜日　午前９時２２分
