2014 YAMAHA MT-09 Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
3
PAU10473
Interruptor principal/bloqueio da
d irecçãoO interruptor principal/bloqueio da direc-
ção controla os sistemas de ignição e ilu-
minação, e é utilizado para bloquear a
direcção. As várias posições são descritas
a seguir.NOTAUse a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-
configurar códigos.
PAU36871
LIGADO (ON)
Todos os circuitos eléctricos são alimenta-
dos, as luzes dos contadores, do farolim
traseiro, da chapa de matrícula e dos míni-
mos acendem-se, e o motor pode ser colo-
cado em funcionamento. A chave não
pode ser retirada.NOTAO farol dianteiro acende-se automatica-
mente quando o motor é colocado em fun-
cionamento e permanece aceso até a
chave ser rodada para “OFF”, mesmo que
o motor pare.
PAU10662
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desli-
gados. A chave pode ser retirada.
AVISO
PWA10062
Nunca ro de a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas eléctri-
cos serão desliga dos, o que po de
resultar na per da de controlo ou num
aci dente.
PAU10685
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os sis-
temas eléctricos estão desligados. A chave
pode ser retirada.
Para bloquear a direcção1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e, em simultâneo,
rode-a para “LOCK”.
3. Retire a chave.
P
ON
OFF
LOCK
1. Premir.
2. Mudança de direcção.12
U1RCP0P0.book Page 2 Monday, June 17, 2013 6:51 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3

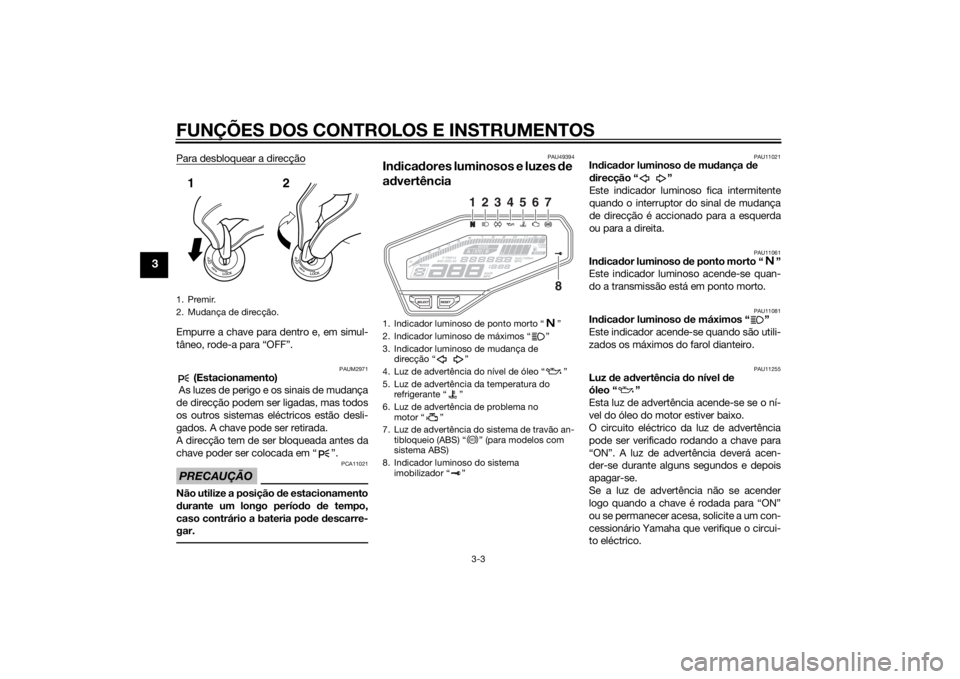

Para desbloquear a direcçãoEmpurre a chave para dentro e, em simul-
tâneo, rode-a para “OFF”.
PAUM2971
(Estacionamento)
As luzes de perigo e os sinais de mudança
de direcção podem ser ligadas, mas todos
os outros sistemas eléctricos estão desli-
gados. A chave pode ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.
PRECAUÇÃO
PCA11021
Não utilize a posição de estacionamento
d urante um longo perío do de tempo,
caso contrário a bateria po de descarre-
gar.
PAU49394
In dica dores luminosos e luzes d e
a d vertência
PAU11021
In dica dor luminoso d e mudança de
d irecção “ ”
Este indicador luminoso fica intermitente
quando o interruptor do sinal de mudança
de direcção é accionado para a esquerda
ou para a direita.
PAU11061
In dica dor luminoso de ponto morto “ ”
Este indicador luminoso acende-se quan-
do a transmissão está em ponto morto.
PAU11081
In dica dor luminoso d e máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11255
Luz de a dvertência do nível de
óleo “ ”
Esta luz de advertência acende-se se o ní-
vel do óleo do motor estiver baixo.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um con-
cessionário Yamaha que verifique o circui-
to eléctrico.
1. Premir.
2. Mudança de direcção.12
1. Indicador luminoso de ponto morto “ ”
2. Indicador luminoso de máximos “ ”
3. Indicador luminoso de mudança de direcção “ ”
4. Luz de advertência do nível de óleo “ ”
5. Luz de advertência da temperatura do refrigerante “ ”
6. Luz de advertência de problema no motor “ ”
7. Luz de advertência do sistema de travão an- tibloqueio (ABS) “ ” (para modelos com
sistema ABS)
8. Indicador luminoso do sistema imobilizador “ ”
1
2
3
4
5
6
78
ABS
U1RCP0P0.book Page 3 Monday, June 17, 2013 6:51 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
NOTAMesmo que o nível do óleo seja sufi-
ciente, a luz de advertência pode tre-
meluzir quando conduzir num declive
ou durante uma aceleração ou desa-
celeração súbita, o que não significa
uma avaria.
 Este modelo está também equipado
com um dispositivo de auto-diagnós-
tico para o circuito de detecção do ní-
vel de óleo. Se for detectado um
problema no circuito de detecção do
nível do óleo, o ciclo seguinte será re-
petido até que a avaria seja corrigida:
A luz de advertência do nível do óleo
piscará dez vezes e depois apagar-
se-á durante 2.5 segundos. Se isto
acontecer, solicite a um concessioná-
rio Yamaha que verifique o veículo.
PAU57931
Luz de ad vertência da temperatura do
refrigerante “ ”
Esta luz de advertência acende-se se o
motor sobreaquecer. Se isto ocorrer, deve-
rá desligar imediatamente o motor e deixá-
lo arrefecer. O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um con-
cessionário Yamaha que verifique o circui-
to eléctrico.
PRECAUÇÃO
PCA10022
Interrompa o funcionamento
do motor
se este estiver a sobreaquecer.NOTA Para veículos equipados com ventoi-
nha do radiador, a activação ou de-
sactivação automática desta(s)
efectua-se em função da temperatura
do líquido refrigerante no radiador.
 Se o motor sobreaquecer, consulte a
página 6-45 para obter mais instru-
ções.
PAU11535
Luz de ad vertência de problema no
motor “ ”
Esta luz de advertência acende-se ou fica
intermitente se um problema for detectado
no circuito eléctrico de supervisão do mo-
tor. Se isto acontecer, solicite a um con-
cessionário Yamaha que verifique o
sistema de auto-diagnóstico. (Consulte a
página 3-11 para obter explicações sobre o
dispositivo de auto-diagnóstico.)
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um con-
cessionário Yamaha que verifique o circui-
to eléctrico.
PAU51781
Luz de ad vertência do ABS “ ” (para
mo delos com sistema ABS)
Em funcionamento normal, a luz de adver-
tência do ABS acende-se quando a chave
é rodada para “ON” e desliga-se após ser
atingida uma velocidade de 10 km/h (6
mi/h) ou superior.
Se a luz de advertência do ABS:
ABS
U1RCP0P0.book Page 4 Monday, June 17, 2013 6:51 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3
não se acender quando a chave é ro-
dada para “ON”
 se acender ou ficar intermitente du-
rante a condução
 não se apagar após ser atingida uma
velocidade de 10 km/h (6 mi/h) ou su-
perior
O sistema ABS pode não funcionar correc-
tamente. Se acontecer alguma das situa-
ções acima, solicite a um concessionário
Yamaha que verifique o sistema logo que
possível. (Consulte uma explicação do sis-
tema ABS na página 3-16.)
AVISO
PWA16041
Se a luz de ad vertência do ABS não se
d esligar depois de ser atingi da uma ve-
locid ad e de 10 km/h (6 mi/h) ou superior,
ou se a luz d e advertência se acen der ou
ficar intermitente durante a con dução, o
sistema de travagem passa para trava-
gem convencional. Se ocorrer alguma
d as situações acima, ou se a luz de a d-
vertência nem sequer se acen der, seja
extremamente cui dad oso para evitar a
possibili dad e de bloqueio d as rodas du-
rante uma travagem de emergência. So-
licite a um concessionário Yamaha que
verifique o sistema de travagem e os cir-
cuitos eléctricos logo que possível.
NOTASe o interruptor de arranque for premido
com o motor em funcionamento, a luz de
advertência do ABS acende-se, mas isto
não é uma avaria.
PAU54681
In dica dor luminoso do sistema
imobiliza dor “ ”
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se o indicador luminoso não se acender
logo quando a chave é rodada para “ON”
ou se permanecer aceso, solicite a um con-
cessionário Yamaha que verifique o circui-
to eléctrico.
Depois de a chave ser rodada para “OFF”
e terem passado 30 segundos, o indicador
luminoso ficará intermitente indicando que
o sistema imobilizador está activado. Pas-
sadas 24 horas, o indicador luminoso pára
de piscar, mas o sistema imobilizador con-
tinua activado.
O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do siste-
ma imobilizador. (Consulte a página 3-11
para obter explicações sobre o dispositivo
de auto-diagnóstico.)
PAU58052
Mód ulo do conta dor multifuncio-
nal1. Tecla “SELECT”
2. Tecla “RESET”
2
1
U1RCP0P0.book Page 5 Monday, June 17, 2013 6:51 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3
AVISO
PWA12423
Pare o veículo antes de fazer ajustes ao
mó dulo do conta dor multifuncional. A
alteração dos ajustes durante a con du-
ção po de distrair o con dutor e aumentar
o risco d e acidente.O módulo do contador multifuncional está
equipado com o seguinte:
 um velocímetro
 um taquímetro 
um relógio
 um indicador de combustível
 um indicador de economia
 um visor da caixa de transmissão
 um visor do modo de transmissão
(mostra o modo de transmissão se-
leccionado)
 um visor multifuncional
 um dispositivo de auto-diagnóstico
NOTACertifique-se de que roda a chave
para “ON” antes de utilizar as teclas
“SELECT” e “RESET”.
 Apenas para o R.U.: Para alternar os
visores do velocímetro e multifuncio-
nal entre quilómetros e milhas, prima
a tecla “SELECT” durante pelo menos
um segundo.
Taquímetro
O taquímetro permite ao condutor contro-
lar a velocidade do motor e mantê-la den-
tro da gama de potência ideal.
Sempre que a chave for rodada para “ON”,
o taquímetro avançará rapidamente pela
gama de rpm e regressará a zero rpm, a fim
de testar o circuito eléctrico.PRECAUÇÃO
PCA10032
Não utilize o motor na zona vermelha d o
taquímetro.
Zona vermelha: 11250 rpm e acima
1. Visor da caixa de transmissão
2. Taquímetro
3. Visor do modo de transmissão
4. Indicador de combustível
5. Indicador de economia “ECO”
6. Visor multifuncional
7. Dispositivo de auto-diagnóstico
8. Relógio
9. Velocímetro
1
2
3
4
5
6,7
8
9
1. Taquímetro
2. Zona vermelha do taquímetro
2
1
U1RCP0P0.book Page 6 Monday, June 17, 2013 6:51 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
Relógio
O relógio é exibido quando a chave é roda-
da para “ON”. Além disso, o relógio pode
ser exibido durante 10 segundos, premin-
do a tecla “SELECT” quando o interruptor
principal estiver na posição “OFF”, “LOCK”
ou “ ”.
Para acertar o relógio1. Rode a chave para “ON”.
2. Prima simultaneamente as teclas “SE-LECT” e “RESET” durante pelo menos
dois segundos.
3. Quando os dígitos da hora ficarem in- termitentes, prima a tecla “RESET”
para acertar a hora.
4. Prima a tecla “SELECT” e os dígitos dos minutos ficarão intermitentes. 5. Prima a tecla “RESET” para acertar os
minutos.
6. Prima a tecla “SELECT” e depois sol- te-a para colocar o relógio em funcio-
namento.
In dica dor de combustível
O contador de combustível indica a quanti-
dade de combustível que se encontra no
respectivo depósito. Os segmentos do vi-
sor correspondentes ao contador de com-
bustível desaparecem na direcção de “E”
(vazio) à medida que o nível de combustível
diminui. Quando o último segmento e o in-
dicador de advertência do nível de
combustível “ ” ficarem intermitentes, re-
abasteça logo que possível.
NOTAEste indicador de combustível está equipa-
do com um sistema de auto-diagnóstico.
Se for detetado algum problema no circuito
eléctrico, o ciclo seguinte é repetido até
que a avaria seja corrigida: segmentos do
nível de combustível e indicador de adver-
tência do nível de combustível “ ” piscam
oito vezes e, depois, apagam-se durante
aproximadamente 3 segundos. Se isto
acontecer, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.In dica dor de economia
1. Relógio
1
1. Indicador de combustível
2. Indicador de advertência do nível de
combustível “ ”
1
2
1. Indicador de economia “ECO”
1
U1RCP0P0.book Page 7 Monday, June 17, 2013 6:51 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
Este indicador acende-se quando o veículo
está a ser conduzido de forma económica,
em termos de combustível, e amiga do am-
biente. O indicador apaga-se quando o ve-
ículo é desligado.NOTAConsidere as seguintes sugestões para re-
duzir o consumo de combustível: Evite velocidades do motor elevadas
durante a aceleração.
 Viaje a uma velocidade constante.
 Seleccione a engrenagem de trans-
missão apropriada à velocidade do

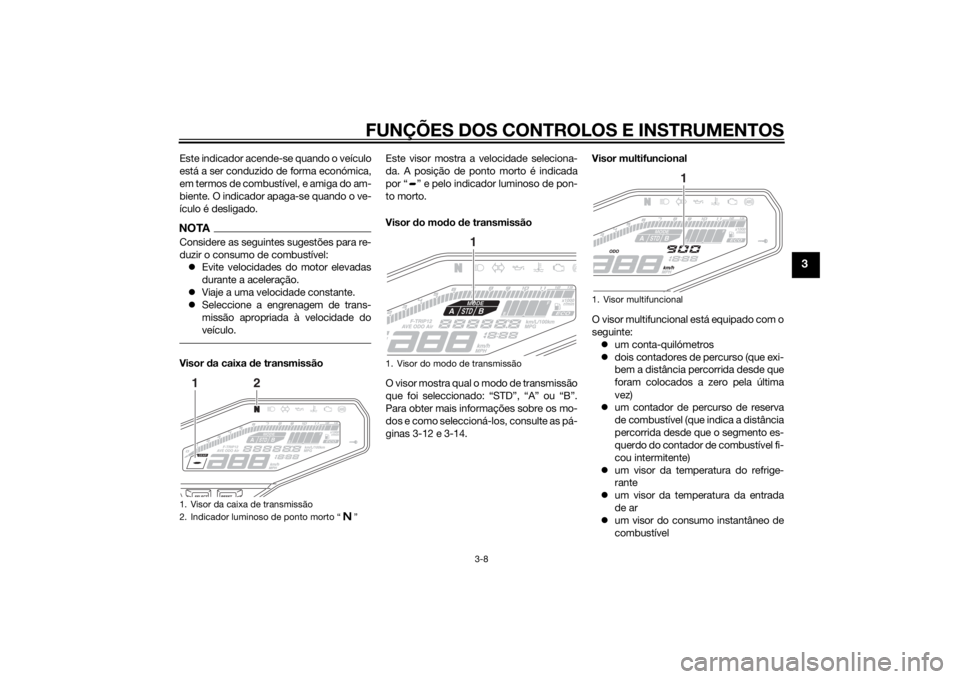

veículo.Visor da caixa de transmissão Este visor mostra a velocidade seleciona-
da. A posição de ponto morto é indicada
por “ ” e pelo indicador luminoso de pon-
to morto.
Visor
do mo do d e transmissão
O visor mostra qual o modo de transmissão
que foi seleccionado: “STD”, “A” ou “B”.
Para obter mais informações sobre os mo-
dos e como seleccioná-los, consulte as pá-
ginas 3-12 e 3-14. Visor multifuncional
O visor multifuncional está equipado com o
seguinte:
 um conta-quilómetros
 dois contadores de percurso (que exi-
bem a distância percorrida desde que
foram colocados a zero pela última
vez)
 um contador de percurso de reserva
de combustível (que indica a distância
percorrida desde que o segmento es-
querdo do contador de combustível fi-
cou intermitente)
 um visor da temperatura do refrige-
rante
 um visor da temperatura da entrada
de ar
 um visor do consumo instantâneo de
combustível1. Visor da caixa de transmissão
2. Indicador luminoso de ponto morto “ ”
1
2
1. Visor do modo de transmissão
1
1. Visor multifuncional
1
U1RCP0P0.book Page 8 Monday, June 17, 2013 6:51 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
um visor do consumo médio de com-
bustível
Prima a tecla “SELECT” para alternar o vi-
sor entre os modos de consumo de com-
bustível instantâneo “km/L” ou “L/100 km”,
da média de consumo de combustível
“AVE_ _._ km/L” ou “AVE_ _._ L/100 km”,
da temperatura do refrigerante “°C”, da
temperatura da entrada de ar “Air_ _ °C”,
do conta-quilómetros “ODO”, e do conta-
dor de percurso “TRIP 1” e “TRIP 2” pela
ordem seguinte:
km/L ou L/100 km → AVE_ _._ km/L ou
AVE_ _._ L/100 km → °C → Air_ _ °C →
ODO → TRIP 1 → TRIP 2
Só para o RU:
Prima a tecla “SELECT” para alternar o vi-
sor entre os modos de consumo de com-
bustível instantâneo “km/L”, “L/100 km” ou
“MPG”, da média de consumo de combus-
tível “AVE_ _._ km/L”, “AVE_ _._ L/100 km”
ou “AVE_ _._ MPG”, da temperatura do re-
frigerante “°C”, da temperatura da entrada
de ar “Air_ _ °C”, do conta-quilómetros
“ODO”, e dos contadores de percurso
“TRIP 1” e “TRIP 2” pela seguinte ordem: km/L, L/100 km ou MPG
→ AVE_ _._ km/L,
AVE_ _._ L/100 km ou AVE_ _._ MPG → °C
→ Air_ _ °C → ODO → TRIP 1 → TRIP 2
NOTAPrima a tecla “RESET” para alternar o visor
pela ordem inversa.Se o indicador de advertência do nível de
combustível “ ” e o segmento esquerdo
do contador de combustível ficarem inter-
mitentes, o visor mu da automaticamente
para o modo de contador de percurso da
reserva de combustível “F-TRIP” e começa
a contar a distância percorrida a partir des-
se ponto. Nesse caso, prima a tecla “SE-
LECT” para mudar o visor entre os diversos
modos de contador de percurso, conta-
quilómetros, consumo de combustível ins-
tantâneo e de média de consumo de com-
bustível, pela ordem seguinte:
F-TRIP → km/L ou L/100 km → AVE_ _._
km/L ou AVE_ _._ L/100 km → °C → Air_ _
°C → ODO → TRIP 1 → TRIP 2 → F-TRIP Só para o RU:
F-TRIP
→ km/L, L/100 km ou MPG → AVE_
_._ km/L, AVE_ _._ L/100 km ou AVE_ _._
MPG → °C → Air_ _ °C → ODO → TRIP 1
→ TRIP 2 → F-TRIP
Para reiniciar um contador de percurso, se-
leccione-o premindo a tecla “SELECT”, e
prima depois a tecla “RESET” durante pelo
menos um segundo.
Se não reiniciar o contador de percurso da
reserva de combustível manualmente, este
reinicia-se automaticamente e o visor volta
para o modo anterior após reabastecer e
percorrer 5 km (3 mi).
Visualização do consumo instantâneo
d e combustível
1. Visualização do consumo instantâneo de
combustível
1
U1RCP0P0.book Page 9 Monday, June 17, 2013 6:51 PM
