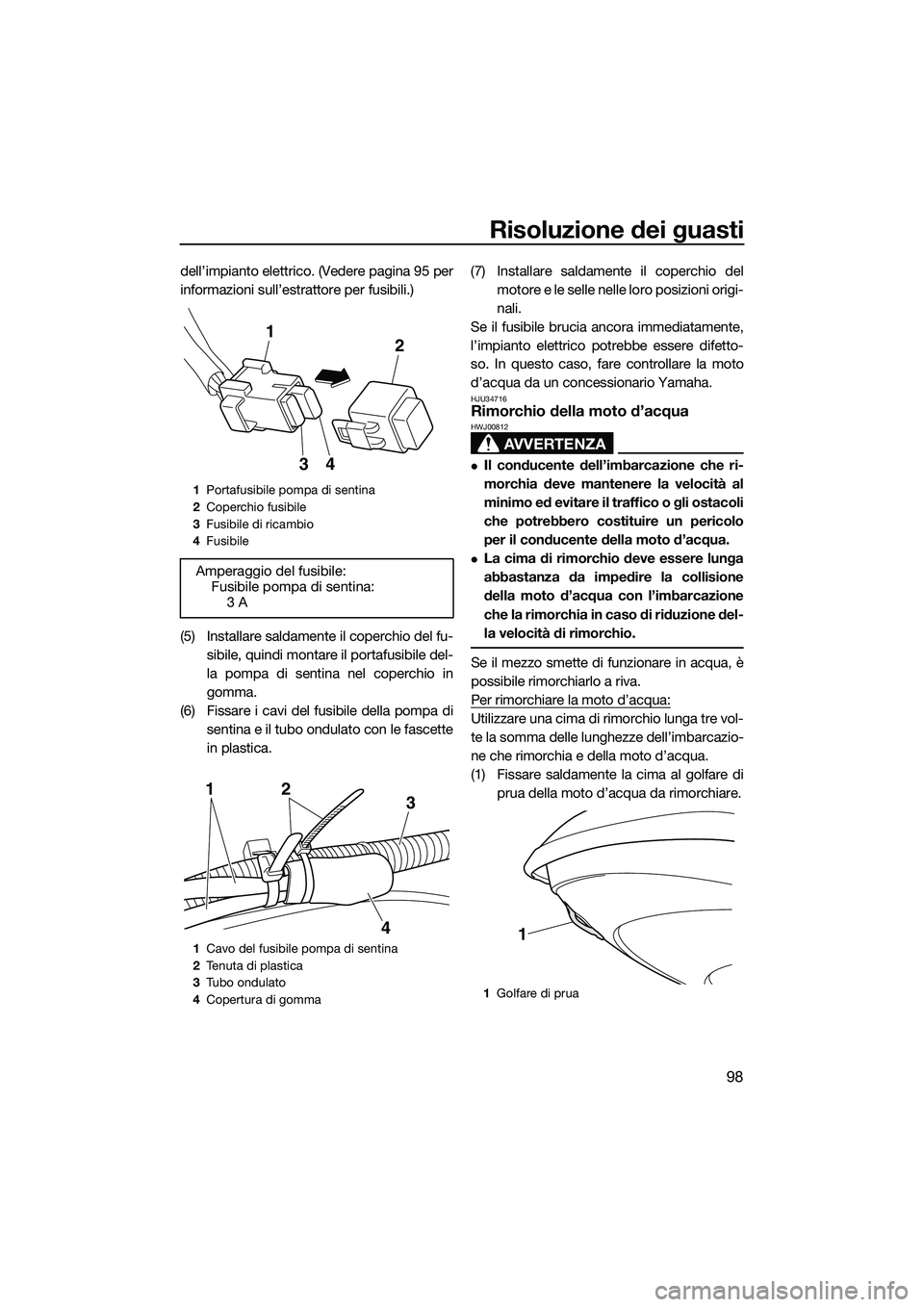

Risoluzione dei guasti
98
dell’impianto elettrico. (Vedere pagina 95 per
informazioni sull’estrattore per fusibili.)
(5) Installare saldamente il coperchio del fu-sibile, quindi montare il portafusibile del-
la pompa di sentina nel coperchio in
gomma.
(6) Fissare i cavi del fusibile della pompa di sentina e il tubo ondulato con le fascette
in plastica. (7) Installare saldamente il coperchio del
motore e le selle nelle loro posizioni origi-
nali.
Se il fusibile brucia ancora immediatamente,
l’impianto elettrico potrebbe essere difetto-
so. In questo caso, fare controllare la moto
d’acqua da un concessionario Yamaha.
HJU34716Rimorchio della moto d’acqua
AVVERTENZA
HWJ00812
Il conducente dell’imbarcazione che ri-
morchia deve mantenere la velocità al
minimo ed evitare il traffico o gli ostacoli
che potrebbero costituire un pericolo
per il conducente della moto d’acqua.
La cima di rimorchio deve essere lunga
abbastanza da impedire la collisione
della moto d’acqua con l’imbarcazione
che la rimorchia in caso di riduzione del-
la velocità di rimorchio.
Se il mezzo smette di funzionare in acqua, è
possibile rimorchiarlo a riva.
Per rimorchiare la moto d’acqua:
Utilizzare una cima di rimorchio lunga tre vol-
te la somma delle lung hezze dell’imbarcazio-
ne che rimorchia e della moto d’acqua.
(1) Fissare saldamente la cima al golfare di prua della moto d’acqua da rimorchiare.
1Portafusibile pompa di sentina
2 Coperchio fusibile
3 Fusibile di ricambio
4 Fusibile
Amperaggio del fusibile:
Fusibile pompa di sentina:3 A
1Cavo del fusibile pompa di sentina
2 Tenuta di plastica
3 Tu b o o n d u l a t o
4 Copertura di gomma
21
43
213
4
1Golfare di prua
1
UF3L70H0.book Page 98 Wednesday, November 6, 2013 3:48 PM

Risoluzione dei guasti
99

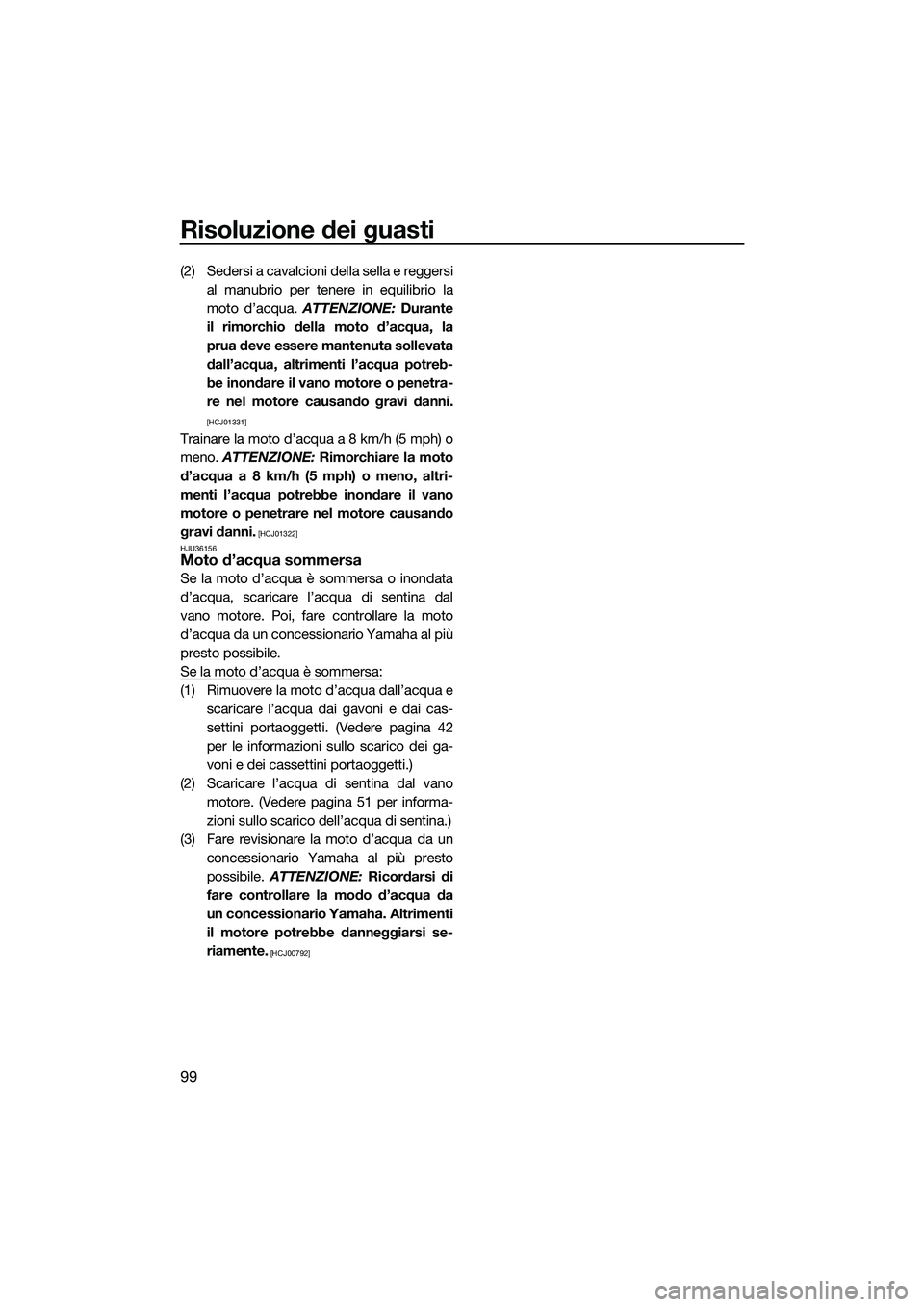

(2) Sedersi a cavalcioni della sella e reggersial manubrio per tenere in equilibrio la
moto d’acqua. ATTENZIONE: Durante
il rimorchio della moto d’acqua, la
prua deve essere mantenuta sollevata
dall’acqua, altrimenti l’acqua potreb-
be inondare il vano motore o penetra-
re nel motore causando gravi danni.
[HCJ01331]
Trainare la moto d’acqua a 8 km/h (5 mph) o
meno. ATTENZIONE: Rimorchiare la moto
d’acqua a 8 km/h (5 mph) o meno, altri-
menti l’acqua potrebbe inondare il vano
motore o penetrare nel motore causando
gravi danni.
[HCJ01322]
HJU36156
Moto d’acqua sommersa
Se la moto d’acqua è sommersa o inondata
d’acqua, scaricare l’acqua di sentina dal
vano motore. Poi, fare controllare la moto
d’acqua da un concessionario Yamaha al più
presto possibile.
Se la moto d’acqua è sommersa:
(1) Rimuovere la moto d’acqua dall’acqua e scaricare l’acqua dai gavoni e dai cas-
settini portaoggetti. (Vedere pagina 42
per le informazioni sullo scarico dei ga-
voni e dei cassettini portaoggetti.)
(2) Scaricare l’acqua di sentina dal vano motore. (Vedere pagina 51 per informa-
zioni sullo scarico dell’acqua di sentina.)
(3) Fare revisionare la moto d’acqua da un concessionario Yamaha al più presto
possibile. ATTENZIONE: Ricordarsi di
fare controllare la modo d’acqua da
un concessionario Yamaha. Altrimenti
il motore potrebbe danneggiarsi se-
riamente.
[HCJ00792]
UF3L70H0.book Page 99 Wednesday, November 6, 2013 3:48 PM

Indice
A
Acceleratore, leva .................................... 28
Accostamento a riva e ormeggio della moto d’acqua ....................................... 77
Acqua di sentina, controllo ...................... 57
Acqua di sentina, scarico ......................... 51
Acqua di sentina, scarico a terra ............. 51
Acqua di sentina, scarico in acqua .......... 51
Allarme livello carburante ......................... 37
Arresto della moto d’acqua...................... 71
Assetto, sistema di cambio rapido
(Q.S.T.S.) .............................................. 32
Avviamento, interruttore........................... 27
B
Batteria, assistenza .................................. 80
Batteria, avviamento se scarica ............... 95
Batteria, controlli ...................................... 57
C
Capovolta, moto d’acqua ........................ 76
Carburante ............................................... 47
Carburante, indicatore livello ................... 37
Carburante, requisiti relativi a .................. 47
Carrello, partenza da................................ 76
Carrello, trasporto su ............................... 52
Cassettino portaogge tti ........................... 43
Cavi di emergenza, collegamento............ 95
Cofano, controllo ..................................... 64
Come usare la moto d’acqua................... 69
Come usare la moto d’acqua in
retromarcia ........................................... 72
Componenti principali, ubicazione........... 21
Condotti dell’acqua di raffreddamento, lavaggio ................................................ 79
Contagiri................................................... 35
Contaore/Voltmetro ................................. 36
Controlli dei tappi filettati di scarico di poppa ................................................... 63
Controlli del sistema dello sterzo
telescopico ........................................... 59
Controllo strumento analogico doppio .... 64
Coperchio motore, rimozione e installazione .......................................... 85
D
Display delle informazioni ........................ 36
Dopo aver tolto la moto dall’acqua.......... 78 Dopo l’utilizzo, controlli ............................ 64
Dotazione ................................................. 40
Dotazioni di sicurezza, controllo .............. 63
E
Elenco dei controlli prima dell’utilizzo ...... 54
Emergenza, procedure ............................. 94
Equipaggiamento consigliato................... 16
Estintore, controllo ................................... 63
Etichette, altre ............................................ 9
Etichette di pericolo ................................... 5
Etichette, importanti ................................... 4
F
Fusibile pompa di sentina,
sostituzione........................................... 97
Fusibili, sostituzione ................................. 95
G
Gavone e cassettino portaoggetti ............ 42
Gavoni e cassettini portaoggetti, controlli ................................................. 62
Glossario, moto d’acqua.......................... 20
Gradino di risalita ..................................... 41
Guasti, individuazione .............................. 91
Guida, posizione ...................................... 67
I
Imparare a conoscere la moto d’acqua ................................................. 66
Imparare ad usare la moto d’acqua ......... 66
Impianto di alimentazione, controlli ......... 56
Impostazioni del sistema antifurto Yamaha ................................................. 26
Incustodita, moto d’acqua ....................... 68
Individuazione dei guasti, tabella ............. 91
Interruttori, controlli .................................. 62
K
Kit utensili in dotazione ............................ 85
L
Leva dell’acceleratore, controlli ............... 60
Limitazioni poste ai potenziali conducenti della moto d’acqua ............ 11
Livello carburante, controllo..................... 56
Livello olio motore, controllo .................... 57
Lubrificazione ........................................... 83
Lungo termine, rimessaggio..................... 83
M
Maniglia di risalita .................................... 41
UF3L70H0.book Page 1 Wednesday, November 6, 2013 3:48 PM

Indice
Manutenzione........................................... 85
Modalità operative della moto d’acqua ... 33
Modalità regime ridotto ............................ 33
Modello, informazioni ................................. 3
Molo, salita a bordo e partenza da .......... 76
Moto d’acqua, caratteristiche .................. 17
Moto d’acqua, come usare la .................. 66
Moto d’acqua, funzioni di controllo ......... 25
Moto d’acqua, funzioni di navigazione .... 31
Moto d’acqua, messa in acqua ............... 67
Moto d’acqua sommersa ......................... 99
Motore, controllo...................................... 57
Motore in acqua, avviamento .................. 67
Motore, interruttore di spegnimento ........ 27
Motore, interruttore di spegnimento di emergenza ............................................ 27
Motore, numero di serie ............................. 1
N
Navigazione, limitazioni............................ 12
Navigazione sicura, regole ....................... 18
Numeri di identificazione............................ 1
Numero di identificazione della moto d’acqua (CIN).......................................... 1
O
Olio motore .............................................. 49
Olio motore e filtro olio............................. 89
Operazioni dopo l’utilizzo......................... 79
P
Partenza ................................................... 75
Poppa, golfari........................................... 42
Portabibite................................................ 45
Presa d’acqua dell’idrogetto, controlli ..... 63
Presa d’acqua dell’idrogetto e girante, pulizia.................................................... 94
Prima dell’utilizzo, controlli ...................... 56
Prima dell’utilizzo, punti da controllare .... 56
Principale, numero di identificazione (PRI-ID) ................................................... 1
Produzione, etichetta data ......................... 2
Prua, gavone ............................................ 43
Prua, golfare............................................. 42
Pulizia ....................................................... 83
Pulizia della moto d’acqua ....................... 80
R
Regime minimo motore, controllo............ 65 Requisiti dell’olio motore.......................... 49
Requisiti per l’utilizzo ............................... 13
Rimorchio della moto d’acqua ................. 98
Risalita a bordo con un passeggero ........ 73
Rischi, informazioni .................................. 16
Rodaggio .................................................. 53
Ruggine, protezione ................................. 84
S
Salire a bordo della moto d’acqua ........... 72
Salita a bordo senza assistenza............... 72
Scafo e ponte, controllo ........................... 63
Scomparto portaoggetti impermeabile
all’acqua ............................................... 45
Selle ......................................................... 40
Separatore acqua..................................... 30
Separatore d’acqua, controllo ................. 57
Sistema antifurto Yamaha ........................ 26
Sistema dello sterzo, controlli .................. 58
Sistema dello sterzo telescopico ............. 29
Sistema di cambio rapido dell’assetto
(Q.S.T.S.), controlli ................................ 59
Sistema di retromarcia ............................. 31
Sistema di retromarcia, controlli .............. 60
Spegnere il motore................................... 68
Spia di allarme controllo motore .............. 39
Spia di allarme pressione olio .................. 37
Spia di allarme surriscaldamento motore .................................................. 38
Sterzo, sistema ........................................ 28
Strumento analogico doppio.................... 35
Supporto, coperchio e cinghia dell’estintore, controlli .......................... 63
Supporto e coperchio dell’estintore......... 45
T
Tabella di manutenzione periodica .......... 87
Targhetta del produttore ............................ 3
Telecomando ........................................... 25
Telecomando, controllo ........................... 61
Tirante di spegnimento di emergenza del motore, controllo ............................ 61
U
Uscita di controllo dell’acqua di
raffreddamento, controllo ..................... 64
Uscite di controllo dell’acqua di raffreddamento ..................................... 29
UF3L70H0.book Page 2 Wednesday, November 6, 2013 3:48 PM

Indice

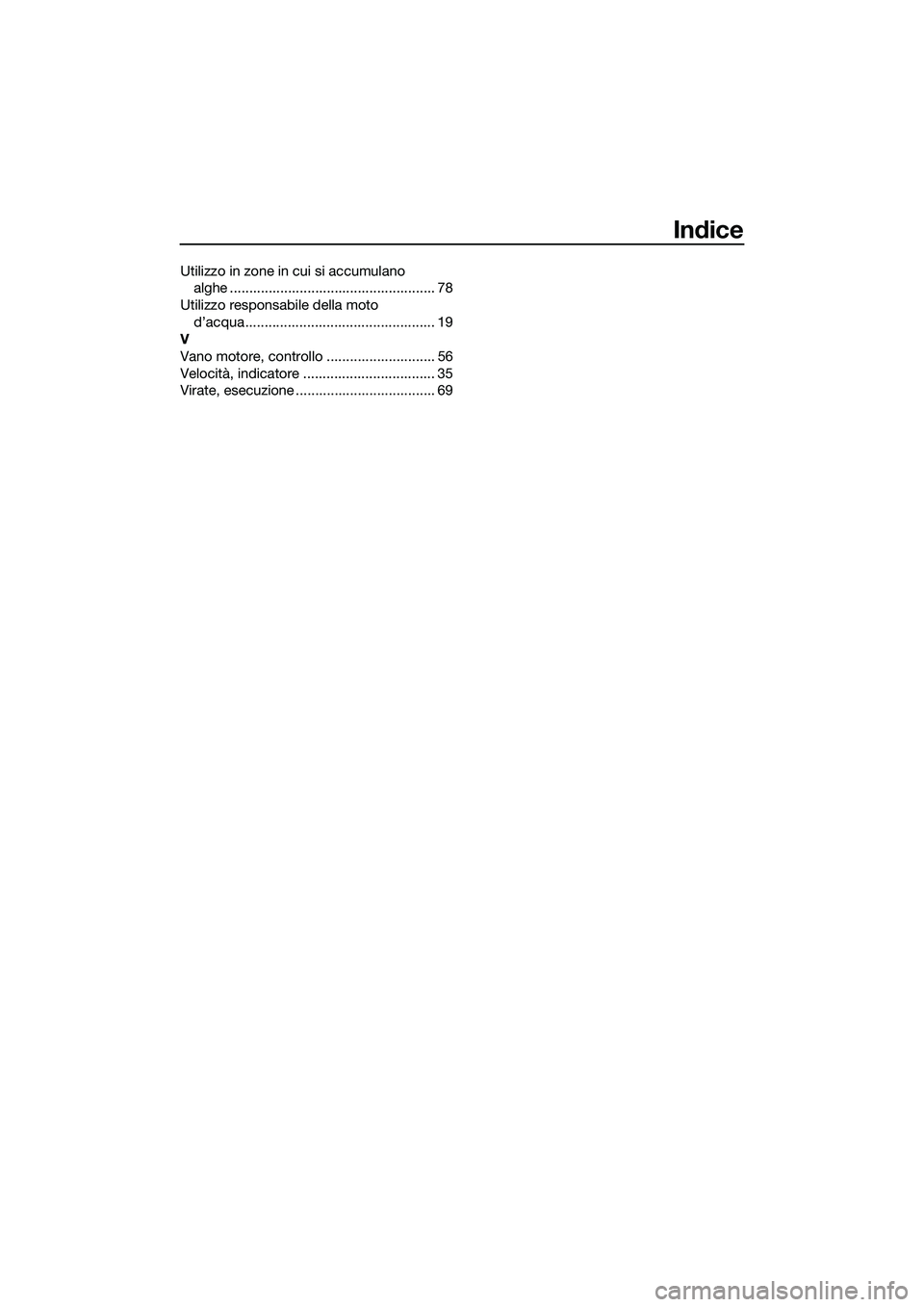

Utilizzo in zone in cui si accumulano alghe ..................................................... 78
Utilizzo responsabile della moto d’acqua................................................. 19
V
Vano motore, controllo ............................ 56
Velocità, indicatore .................................. 35
Virate, esecuzione .................................... 69
UF3L70H0.book Page 3 Wednesday, November 6, 2013 3:48 PM

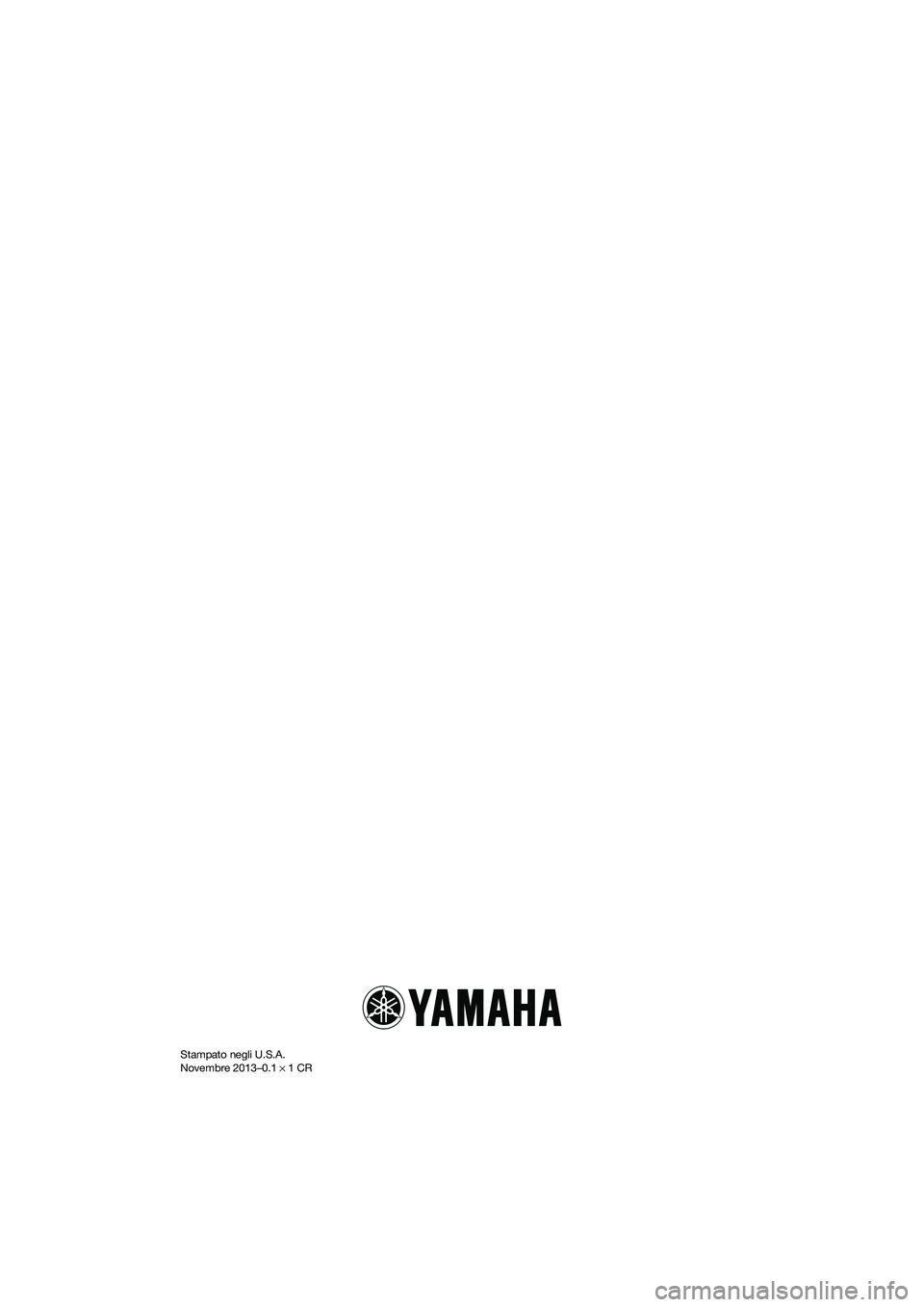

Stampato negli U.S.A.
Novembre 2013–0.1 × 1 CR
UF3L70H0.book Page 1 Wednesday, November 6, 2013 3:48 PM
