2014 YAMAHA FJR1300AE Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-42
3
3. Utilizzare l’interruttore di selezione perselezionare l’icona di regolazione del
precarico desiderato.
Selezionare la regolazione idonea tra
le 4 icone seguenti in funzione del ca-

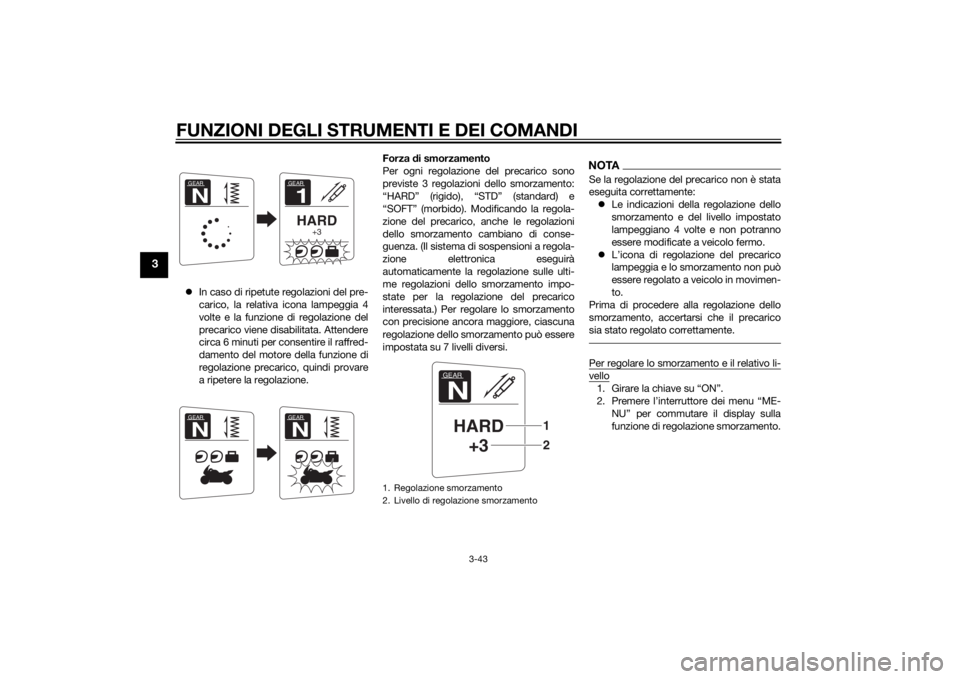

rico. Durante la regolazione del precarico, il
display informativo visualizza una se-
rie di puntini in movimento che forma-
no un cerchio. Quando ricompare
l’icona, la regolazione del precarico è
terminata.Durante la regolazione del precarico, la vi-
sualizzazione del display informativo può
cambiare come segue.
 Se si gira la chiave su “OFF” o si arre-
sta il motore durante la regolazione
del precarico, la seguente icona di re-
golazione del precarico lampeggia per
segnalare che la regolazione corrente
del precarico non corrisponde all’ico-
na visualizzata. In tal caso, ripetere la
regolazione.
 Se il veicolo si muove, la seguente ico-
na di regolazione del precarico lam-
peggia per segnalare che la
regolazione corrente del precarico
non corrisponde all’icona visualizzata.
In tal caso, arrestare il veicolo e ripete-
re la regolazione.1. Interruttore dei menu “MENU”
2. Interruttore di selezione “ / ”
1
2
1. Solo pilota
2. Pilota + bagagli
3. Pilota + passeggero
4. Pilota + passeggero e bagagli1
2
3
4
GEARN
GEARN
GEARN
GEARN
U2PDH0H0.book Page 42 Friday, July 12, 2013 7:18 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-43
3
In caso di ripetute regolazioni del pre-
carico, la relativa icona lampeggia 4
volte e la funzione di regolazione del
precarico viene disabilitata. Attendere
circa 6 minuti per consentire il raffred-
damento del motore della funzione di
regolazione precarico, quindi provare
a ripetere la regolazione. Forza
di smorzamento
Per ogni regolazione del precarico sono
previste 3 regolazioni dello smorzamento:
“HARD” (rigido), “STD” (standard) e
“SOFT” (morbido). Modificando la regola-
zione del precarico, anche le regolazioni
dello smorzamento cambiano di conse-
guenza. (Il sistema di sospensioni a regola-
zione elettronica eseguirà
automaticamente la regolazione sulle ulti-
me regolazioni dello smorzamento impo-
state per la regolazione del precarico
interessata.) Per regolare lo smorzamento
con precisione ancora maggiore, ciascuna
regolazione dello smorzamento può essere
impostata su 7 livelli diversi.
NOTASe la regolazione del precarico non è stata
eseguita correttamente:  Le indicazioni della regolazione dello
smorzamento e del livello impostato
lampeggiano 4 volte e non potranno
essere modificate a veicolo fermo.
 L’icona di regolazione del precarico
lampeggia e lo smorzamento non può
essere regolato a veicolo in movimen-
to.
Prima di procedere alla regolazione dello
smorzamento, accertarsi che il precarico
sia stato regolato correttamente.Per regolare lo smorzamento e il relativo li-vello1. Girare la chiave su “ON”.
2. Premere l’interruttore dei menu “ME-
NU” per commutare il display sulla
funzione di regolazione smorzamento.
GEAR1HARD
+3
GEARNGEARN
GEARN
1. Regolazione smorzamento
2. Livello di regolazione smorzamento
GEARNHARD+3
21
U2PDH0H0.book Page 43 Friday, July 12, 2013 7:18 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-44
3
3. Utilizzare l’interruttore di selezione perselezionare “HARD”, “STD” o “SOFT”.
4. Premere l’interruttore dei menu “ME- NU”.
5. Utilizzare l’interruttore di selezione per selezionare il livello di smorzamento
desiderato.
NOTALo smorzamento può essere regolato su 7
diversi livelli (+3, +2, +1, 0, –1, –2 e –3). “+3”
è quello più rigido e “–3” è il più morbido.6. Premere l’interruttore dei menu “ME-
NU”.
In caso di movimento del veicolo durante la
regolazione dello smorzamento, il display
informativo passerà alla modalità di visua-
lizzazione.
AVVERTENZA
HWA16421
L’assieme ammortizzatore posteriore
contiene azoto gassoso fortemente
compresso. Le ggere e compren dere le
informazioni che seg uono prima di ma-
ne ggiare l’assieme ammortizzatore.
 Non manomettere o tentare di apri-
re l’assieme cilin dro.
 Non sottoporre l’assieme ammor-
tizzatore a fiamme libere o a d altre
fonti di calore elevato. Ciò potrebbe
fare esplo dere il gruppo a seg uito
d ell’eccessiva pressione del gas.

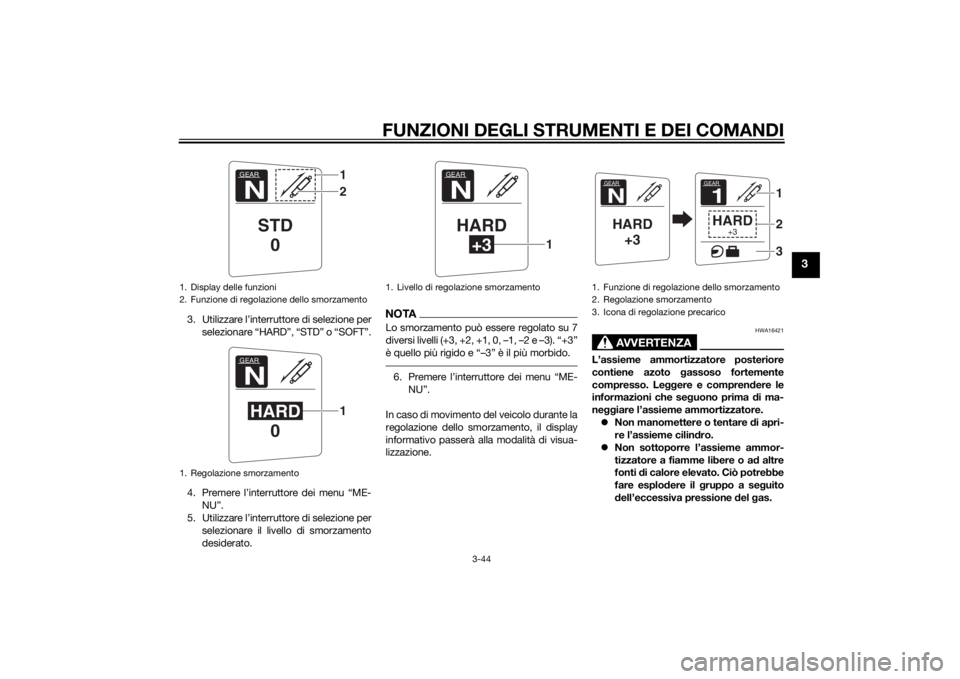

1. Display delle funzioni
2. Funzione di regolazione dello smorzamento
1. Regolazione smorzamento
GEARN
STD
0
12
GEARNHARD 0
1
1. Livello di regolazione smorzamento
GEARNHARD
+3
1
1. Funzione di regolazione dello smorzamento
2. Regolazione smorzamento
3. Icona di regolazione precarico
GEARNHARD+3
GEAR1HARD
+3
123
U2PDH0H0.book Page 44 Friday, July 12, 2013 7:18 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-45
3
Non deformare o danne ggiare in
nessun mo do il cilin dro. Il danne g-
g iamento del cilin dro ri durrebbe le
prestazioni di smorzamento.
 Non smaltire autonomamente un
assieme ammortizzatore danne g-
g iato o usurato. Portare l’assieme
ammortizzatore ad un concessio-
nario Yamaha per qualsiasi assi-
stenza.
HAU15306
Cavalletto lateraleIl cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTAL’interruttore incorporato nel cavalletto la-
terale fa parte del sistema d’interruzione del
circuito di accensione. Tale sistema con-
sente di interrompere l’accensione in deter-
minate situazioni. (Vedere la sezione che
segue per spiegazioni sul sistema d’interru-
zione circuito accensione.)
AVVERTENZA
HWA10242
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se risulta
impossibile alzare il cavalletto laterale
correttamente (oppure se non resta al-
zato), altrimenti il cavalletto laterale po-
trebbe toccare il terreno e distrarre il
pilota, con conse guente possibilità di
per dere il controllo d el mezzo. Il sistema
d ’interruzione circuito accensione
Yamaha è stato pro gettato come sup-
porto alla responsabilità del pilota d i al-
zare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si pre ga di controllare questo sistema re
golarmente e di farlo riparare da un
concessionario Yamaha se non funziona
correttamente.
U2PDH0H0.book Page 45 Friday, July 12, 2013 7:18 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-46
3
HAU54491
Sistema d’interruzione circuito
accensioneIl sistema d’interruzione circuito accensio-
ne (comprendente l’interruttore cavalletto
laterale, l’interruttore frizione e l’interruttore
marcia in folle ) ha le seguenti funzioni:
 Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.
 Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora ab-
bassato.
 Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.
Controllare periodicamente il funzionamen-
to del sistema d’interruzione circuito ac-
censione in conformità alla seguente
procedura:
U2PDH0H0.book Page 46 Friday, July 12, 2013 7:18 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-47
3

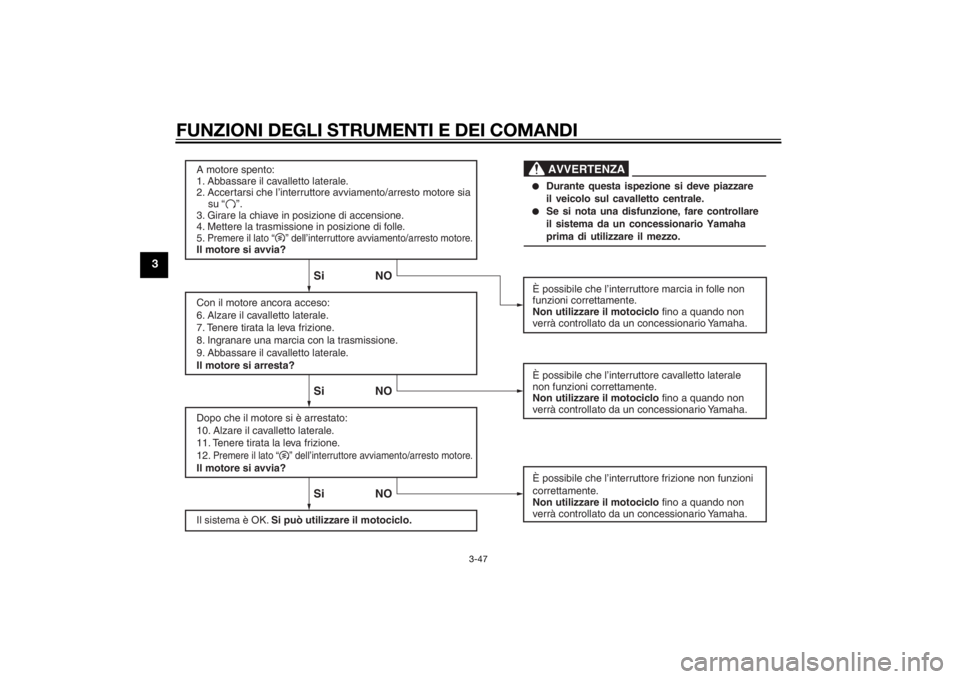

A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore avviamento/arresto motore sia
su “ ”.
3. Girare la chiave in posizione di accensione.
4. Mettere la trasmissione in posizione di folle.
5. Premere il lato “ ” dell’interruttore avviamento/arresto motore.Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva frizione.
8. Ingranare una marcia con la trasmissione.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva frizione.
12.
Premere il lato “ ” dell’interruttore avviamento/arresto motore.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo.È possibile che l’interruttore marcia in folle non
funzioni correttamente.
Non utilizzare il motociclo
fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore cavalletto laterale
non funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore frizione non funzioni
correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NO
●
Durante questa ispezione si deve piazzare
il veicolo sul cavalletto centrale.
●
Se si nota una disfunzione, fare controllare
il sistema da un concessionario Yamaha
prima di utilizzare il mezzo.AVVERTENZA
U2PDH0H0.book Page 47 Friday, July 12, 2013 7:18 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-48
3
HAU39656

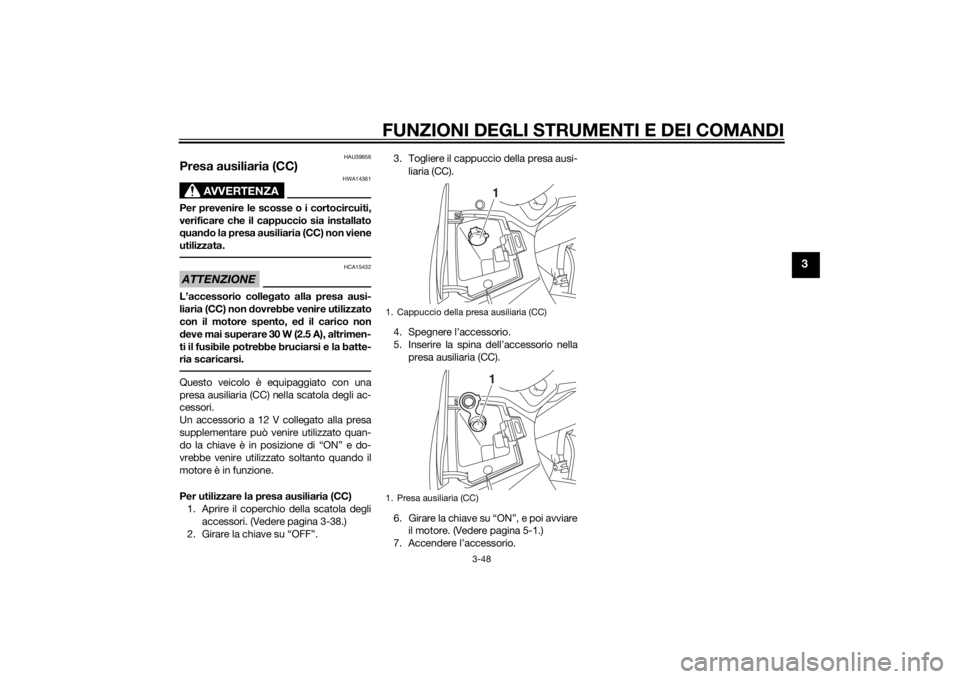

Presa ausiliaria (CC)
AVVERTENZA
HWA14361
Per prevenire le scosse o i cortocircuiti,
verificare che il cappuccio sia installato
quand o la presa ausiliaria (CC) non viene
utilizzata.ATTENZIONE
HCA15432
L’accessorio colleg ato alla presa ausi-
liaria (CC) non d ovrebbe venire utilizzato
con il motore spento, e d il carico non
d eve mai superare 30 W (2.5 A), altrimen-
ti il fusibile potrebbe bruciarsi e la batte-
ria scaricarsi.Questo veicolo è equipaggiato con una
presa ausiliaria (CC) nella scatola degli ac-
cessori.
Un accessorio a 12 V collegato alla presa
supplementare può venire utilizzato quan-
do la chiave è in posizione di “ON” e do-
vrebbe venire utilizzato soltanto quando il
motore è in funzione.
Per utilizzare la presa ausiliaria (CC) 1. Aprire il coperchio della scatola degli accessori. (Vedere pagina 3-38.)
2. Girare la chiave su “OFF”. 3. Togliere il cappuccio della presa ausi-
liaria (CC).
4. Spegnere l’accessorio.
5. Inserire la spina dell’accessorio nella presa ausiliaria (CC).
6. Girare la chiave su “ON”, e poi avviare il motore. (Vedere pagina 5-1.)
7. Accendere l’accessorio.
1. Cappuccio della presa ausiliaria (CC)
1. Presa ausiliaria (CC)
11
U2PDH0H0.book Page 48 Friday, July 12, 2013 7:18 PM

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-1
4
HAU15598
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare sempre le proce-
dure e gli intervalli d’ispezione e manutenzione descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11152
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità di inci denti o d i d anne ggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce a d eliminare un problema con le proce dure
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLI PAGINA
Carburante • Controllare il livello carburante nel serbatoio carburante.
• Fare rifornimento se necessario.
• Controllare l’assenza di perdite nel circuito del carburante.
• Verificare che il tubetto sfiato serbatoio carburante/tubo di troppopieno serbato-
io carburante non presenti fessure o danneggiamenti, e controllare il collega-
mento del tubo. 3-31, 3-32
Olio motore • Controllare il livello dell’olio nel motore.
• Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
• Controllare l’assenza di perdite di olio nel veicolo. 6-13
Olio del car dano • Controllare l’assenza di perdite di olio nel veicolo. 6-15
Li qui do refri gerante • Controllare il livello del liquido refrigerante nel serbatoio.
• Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al livello
secondo specifica.
• Verificare che non ci siano perdite nell’impianto di raffreddamento. 6-17
U2PDH0H0.book Page 1 Friday, July 12, 2013 7:18 PM
