2014 YAMAHA FJR1300AE Manuale duso (in Italian)

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
2. Lucidare con un prodotto specifico lesuperfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di
scarico. (Con la lucidatura si possono
eliminare persino le scoloriture provo-
cate dal calore sugli impianti di scari-
co di acciaio inox.)
3. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo
su tutte le superfici metalliche, com-
prese quelle cromate e nichelate.
4. Utilizzare olio spray come detergente universale per eliminare qualsiasi trac-
cia di sporco residuo.
5. Ritoccare i danneggiamenti di lieve entità della vernice provocati dai sas-
si, ecc.
6. Applicare della cera su tutte le super- fici verniciate.
7. Lasciare asciugare completamente il
motociclo prima di rimessarlo o di co-
prirlo.
AVVERTENZA
HWA11132
Corpi estranei sui freni o sui pneumatici
possono far per dere il controllo.
 Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.
 Se necessario, pulire i dischi freni e
i le guarnizioni dei freni con un d e-
ter gente per dischi freni o con ace- tone e lavare i pneumatici con
acq
ua cal da ed un d etergente neu-
tro. Prima di marciare a velocità
elevate, provare la capacità di fre-
nata del motociclo ed il suo com-
portamento in curva.
ATTENZIONE
HCA10801
 Applicare con parsimonia olio spray
e cera e accertarsi d i togliere con
un panno il pro dotto in eccesso.
 Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con pro dotti di pulizia spe-
cifici.
 Evitare di usare pro dotti luci danti
abrasivi, in q uanto asportano la ver-
nice.NOTA Consultare un concessionario
Yamaha per consigli sui prodotti da
usare.
 Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione della
condensa dalla lente.
HAU26244
Rimessa ggioA breve termine
Per il rimessaggio del motociclo, usare
sempre un locale fresco e asciutto e, se ne-
cessario, proteggerlo dalla polvere con una
copertura che lasci traspirare l’aria. Accer-
tarsi che il motore e l’impianto di scarico si
siano raffreddati prima di coprire il motoci-
clo.ATTENZIONE
HCA10811
Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quand o è
ancora ba gnato, si permette all’ac-
q ua e d all’umi dità di penetrare e di
provocare la formazione di ru ggine.
 Per prevenire la corrosione, evitare
scantinati umi di, ricoveri d’animali
(a causa della presenza d ’ammo-
niaca) e gli ambienti in cui sono im-
ma gazzinati prod otti chimici forti.A lungo termine
Prima di rimessare il motociclo per diversi
mesi: 1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.
U2PDH0H0.book Page 3 Friday, July 12, 2013 7:18 PM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
7
2. Riempire il serbatoio carburante edaggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci candele e le candele.
b. Versare un cucchiaino da tè di olio motore in ciascun foro delle can-
dele.
c. Installare i cappucci candele sulle candele e poi mettere le candele
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il motore con lo starter. (In questo
modo le pareti dei cilindri si rico-
priranno di olio.) AVVERTENZA!
Per prevenire danne ggiamenti o
infortuni provocati dalle scintil-
le, accertarsi di aver messo a
massa gli elettro di d ella can dela
mentre si fa g irare il motore.
[HWA10952]
e. Togliere i cappucci candele dalle
candele e poi installare le candele
ed i cappucci candele.
4. Lubrificare tutti i cavi di comando ed i perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristi-
nare la pressione pneumatici e poi sol-
levare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di
poco ogni mese in modo da prevenire
il danneggiamento locale dei pneuma-
tici.
6. Coprire le uscite gas di scarico con sacchetti di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple- tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 °C
(30 °F) oppure più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-32.
NOTAEseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il motociclo.
U2PDH0H0.book Page 4 Friday, July 12, 2013 7:18 PM

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:2230 mm (87.8 in)
Larghezza totale:
750 mm (29.5 in)
Altezza totale: 1325/1455 mm (52.2/57.3 in)
Altezza alla sella: 805/825 mm (31.7/32.5 in)
Passo:
1545 mm (60.8 in)
Distanza da terra: 123 mm (4.84 in)
Raggio minimo di sterzata: 3200 mm (126.0 in)Peso:Peso in ordine di marcia:292 kg (644 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
A quattro cilindri in linea
Cilindrata: 1298 cm³
Alesaggio × corsa:
79.0 × 66.2 mm (3.11 × 2.61 in)
Rapporto di compressione:
10.80 : 1
Sistema di avviamento: Avviamento elettrico
Sistema di lubrificazione: A carter umido
Olio motore:Marca consigliata:YAMALUBE
Tipo:
SAE 10W-40, 10W-50, 15W-40, 20W-40
oppure 20W-50
Gradazione dell’olio motore consigliato: API service tipo SG o superiore/JASO MA
Quantità di olio motore: Senza sostituzione della cartuccia del filtro
dell’olio:3.80 L (4.02 US qt, 3.34 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio: 4.00 L (4.23 US qt, 3.52 Imp.qt)Olio del car dano:Tipo:
Olio ingranaggi della trasmissione ad
albero esclusivo per FJR1300/VMAX
Quantità: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Impianto di raffre ddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso): 2.60 L (2.75 US qt, 2.29 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Ad elemento seccoCarburante:Carburante consigliato:Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
25.0 L (6.61 US gal, 5.50 Imp.gal)
Quantità di riserva carburante: 5.5 L (1.45 US gal, 1.21 Imp.gal)Iniezione carburante:Corpo farfallato:
Sigla di identificazione:1MC1 00Can dela/-e:Produttore/modello:
NGK/CPR8EA-9
Distanza elettrodi: 0.8–0.9 mm (0.031–0.035 in)Frizione:Tipo di frizione:In bagno d'olio, a dischi multipliTrasmissione:Rapporto di riduzione primaria:
1.563 (75/48)
Trasmissione finale: Ad albero
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
U2PDH0H0.book Page 1 Friday, July 12, 2013 7:18 PM

CARATTERISTICHE TECNICHE
8-2
8
Rapporto di riduzione secondaria:2.698 (35/37 x 21/27 x 33/9)
Tipo di trasmissione: Sempre in presa, a 5 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione: 1ª:
2.529 (43/17)
2ª: 1.773 (39/22)
3ª: 1.348 (31/23)
4ª:
1.077 (28/26)
5ª: 0.929 (26/28)Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza: 26.00 grado
Avancorsa: 109 mm (4.3 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura: 120/70 ZR17M/C (58W)
Produttore/modello:
BRIDGESTONE/BT023F EPneumatico posteriore:Tipo:Senza camera d'aria Misura:
180/55 ZR17M/C (73W)
Produttore/modello: BRIDGESTONE/BT023R E
Carico:Carico massimo:212 kg (467 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici fre ddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm², 42 psi)
Condizione di carico: 90–212 kg (198–467 lb)
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità: Anteriore: 250 kPa (2.50 kgf/cm², 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm², 42 psi)Ruota anteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio: 17M/C x MT3.50
Ruota posteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio:
17M/C x MT5.50Impianto d i frenatura unificato:Comando:
Attivato dal freno posterioreFreno anteriore:Tipo:A doppio disco
Comando: Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:A disco singolo
Comando:
Con il piede destro
Liquido consigliato: DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore idraulico
Escursione ruota: 135.0 mm (5.31 in)Sospensione posteriore:Tipo:Forcellone oscillante (sospensione
articolata)
U2PDH0H0.book Page 2 Friday, July 12, 2013 7:18 PM

CARATTERISTICHE TECNICHE
8-3
8
Tipo a molla/ammortizzatore:Molla a spirale / ammortizzatore gas/olio
Escursione ruota: 125.0 mm (4.92 in)Impianto elettrico:Sistema d’accensione:TCI
Sistema di carica: Volano magnete in C.A.Batteria:Modello:GT14B-4
Tensione, capacità: 12 V, 12.0 AhFaro:Tipo a lampadina:Lampada alogenaTensione, potenza lampa dina × q uantità:Faro:
12 V, 60.0 W/55.0 W × 2
Lampada biluce fanalino/stop: 12 V, 5.0 W/21.0 W × 2
Indicatore di direzione anteriore: LED
Indicatore di direzione posteriore:
12 V, 21.0 W × 2
Luce ausiliaria: LED
Luce targa: 12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle: LED Spia abbagliante:
LED
Spia del livello dell’olio: LED
Spia degli indicatori di direzione:
LED
Spia problemi al motore: LED
Spia dell’ABS: LED
Spia “SET” regolatore automatico della
velocità: LED
Spia “ON” regolatore automatico della
velocità: LED
Spia del sistema immobilizzatore:
LED
Spia di segnalazione del sistema di controllo
della trazione:
LED
Spia sospensione: LED
Fusibili:Fusibile principale 1:
50.0 A
Fusibile principale 2: 30.0 A
Fusibile del faro: 25.0 A
Fusibile luce stop:
1.0 A
Fusibile dell’impianto di segnalazione: 10.0 A Fusibile dell’accensione:
20.0 A
Fusibile della ventola del radiatore: 10.0 A × 2
Fusibile delle luci di emergenza:
7.5 A
Fusibile dell’impianto di iniezione carburante: 15.0 A
Fusibile della centralina dell’ABS: 7.5 A
Fusibile del motorino dell’ABS:
30.0 A
Fusibile del solenoide ABS: 20.0 A
Fusibile sospensione: 15.0 A
Fusibile del regolatore automatico della
velocità: 1.0 A
Fusibile presa supplementare CC:
3.0 A
Fusibile di backup: 7.5 A
Fusibile del motorino del parabrezza: 20.0 A
Fusibile della valvola a farfalla elettrica:
7.5 A
U2PDH0H0.book Page 3 Friday, July 12, 2013 7:18 PM

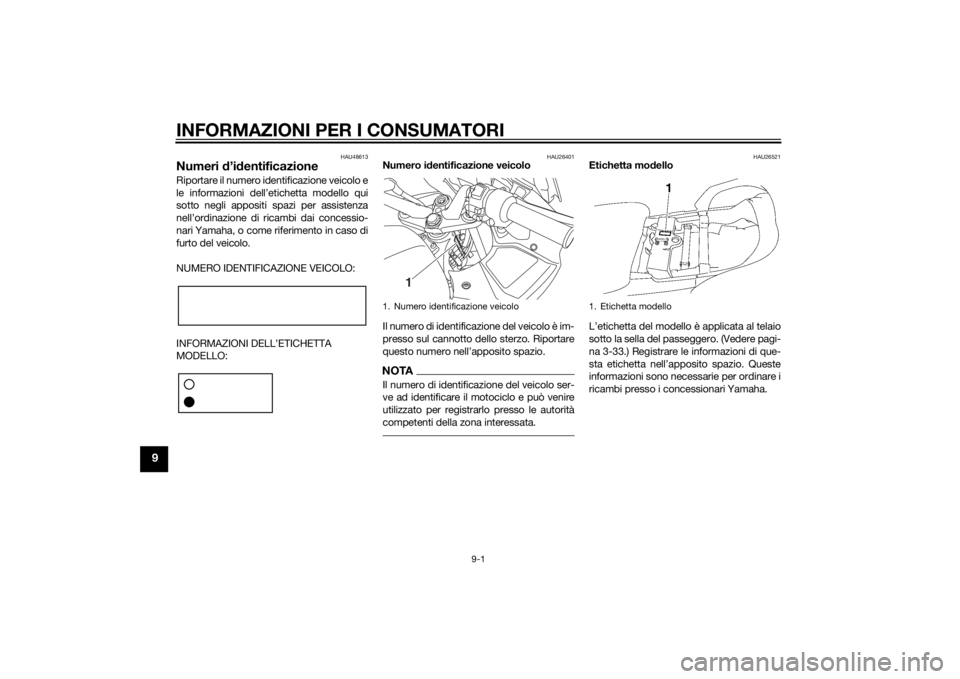

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU48613
Numeri d’id entificazioneRiportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessio-
nari Yamaha, o come riferimento in caso di
furto del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401
Numero i dentificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26521
Etichetta mo dello
L’etichetta del modello è applicata al telaio
sotto la sella del passeggero. (Vedere pagi-
na 3-33.) Registrare le informazioni di que-
sta etichetta nell’apposito spazio. Queste
informazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
1. Numero identificazione veicolo
1
1. Etichetta modello
U2PDH0H0.book Page 1 Friday, July 12, 2013 7:18 PM

INDICE ANALITICO
AABS....................................................... 3-27
Accensione del motore........................... 5-1
Altezza sella pilota, regolazione ........... 3-35BBatteria ................................................. 6-32
Blocchetto accensione/bloccasterzo ..... 3-2CCambi di marcia ..................................... 5-2
Candele, controllo ................................ 6-12
Caratteristiche tecniche.......................... 8-1
Carburante............................................ 3-31
Carburante, consigli per ridurne il consumo .............................................. 5-3
Cavalletto centrale e cavalletto laterale, controllo e lubrificazione .................... 6-30
Cavalletto laterale ................................. 3-45
Cavi, controllo e lubrificazione ............. 6-28
Commutatore luce abbagliante/ anabbagliante/interruttore di
segnalazione luce abbagliante ........... 3-24
Convertitori catalitici ............................. 3-33
Convogliatori d’aria delle carenature,
apertura e chiusura ............................ 3-39
Cuscinetti ruote, controllo .................... 6-32DD-mode (modalità di guida) .................. 3-23EElemento filtrante, pulizia ..................... 6-18
Etichetta modello.................................... 9-1FFasci luce, regolazione ......................... 3-38
Forcella, controllo ................................. 6-31
Fusibili, sostituzione ............................. 6-34
GGioco della leva freno, controllo .......... 6-24
Gioco della manopola acceleratore, controllo ............................................. 6-20
Gioco valvole........................................ 6-20IIndicatore di direzione anteriore .......... 6-36
Informazioni di sicurezza........................ 1-1
Interruttore avviamento/ arresto motore ................................... 3-24
Interruttore dei menu............................ 3-25
Interruttore dell’avvisatore acustico ..... 3-24
Interruttore di selezione ....................... 3-25
Interruttore indicatori di direzione ........ 3-24
Interruttore luci d’emergenza ............... 3-25
Interruttori del sistema di regolazione automatica della velocità ................... 3-25
Interruttori luce stop............................. 6-25
Interruttori manubrio ............................ 3-24KKit attrezzi .............................................. 6-2LLampada faro ....................................... 6-35
Lampada indicatore di direzione o lampada fanalino posteriore/
stop, sostituzione............................... 6-36
Lampada luce targa, sostituzione ........ 6-37
Leva freno ............................................ 3-27
Leva frizione ................................ 3-26, 6-24
Leve freno e frizione, controllo e lubrificazione ...................................... 6-29
Liquidi del freno e della frizione, cambio ............................................... 6-27
Liquido refrigerante .............................. 6-17 Livelli del liquido freni e del liquido
della frizione, controllo ....................... 6-26
Luce di posizione anteriore................... 6-37
MManopola e cavo acceleratore, controllo e lubrificazione .................... 6-28
Manutenzione e lubrificazione,
periodica............................................... 6-5
Manutenzione, sistema di controllo emissioni .............................................. 6-3NNumeri d’identificazione ......................... 9-1
Numero identificazione veicolo............... 9-1OOlio cardano ......................................... 6-15
Olio motore e cartuccia filtro olio ......... 6-13PPannelli, rimozione ed installazione ........ 6-9
Parcheggio.............................................. 5-4
Pastiglie del freno anteriore e posteriore, controllo ........................... 6-25
Pedale cambio ...................................... 3-26
Pedale freno.......................................... 3-27
Pedali freno e cambio, controllo e lubrificazione ...................................... 6-28
Perni del forcellone, lubrificazione ........ 6-31
Pneumatici ............................................ 6-21
Posizione del manubrio, regolazione .... 3-39
Posizioni dei componenti ....................... 2-1
Presa ausiliaria (CC).............................. 3-48
Pulizia ..................................................... 7-1RRegime del minimo, controllo ............... 6-20
Ricerca ed eliminazione guasti ............. 6-38
U2PDH0H0.book Page 1 Friday, July 12, 2013 7:18 PM

INDICE ANALITICORimessaggio ........................................... 7-3
Rodaggio ................................................ 5-3
Ruote .................................................... 6-23SScatola degli accessori......................... 3-38
Selle ...................................................... 3-33
Sistema di controllo della trazione........ 3-29
Sistema d’interruzione circuito accensione ......................................... 3-46
Sistema di regolazione automatica della
velocità ................................................. 3-6
Sistema immobilizzatore......................... 3-1
Sospensione posteriore,
lubrificazione ...................................... 6-30
Sospensione, regolazione anteriore e posteriore ........................................... 3-41
Specchietti retrovisori ........................... 3-40
Spia ABS................................................. 3-4
Spia di segnalazione del sistema di controllo della trazione ......................... 3-5
Spia guasto motore ................................ 3-4
Spia immobilizer ..................................... 3-6
Spia livello olio ........................................ 3-4
Spia luce abbagliante ............................. 3-4
Spia marcia in folle ................................. 3-4
Spia sistema di sospensioni a regolazione elettronica ......................... 3-5
Spie d’avvertimento e di segnalazione ... 3-3
Spie del regolatore automatico di velocità ................................................. 3-4
Spie indicatori di direzione ..................... 3-4
Sterzo, controllo ................................... 6-32
Strumento multifunzione......................... 3-9
TTabelle di ricerca ed eliminazione guasti ................................................. 6-39
Tappo serbatoio carburante ................. 3-30
Tubetto sfiato serbatoio carburante/ tubo di troppopieno serbatoio
carburante .......................................... 3-32VVani portaoggetti .................................. 3-37
Verniciatura opaca, prestare attenzione............................................. 7-1
U2PDH0H0.book Page 2 Friday, July 12, 2013 7:18 PM
