2014 YAMAHA FJR1300AE Betriebsanleitungen (in German)

PFLEGE UND STILLLEGUNG DE S MOTORRAD S
7-5
7
HINWEISNotwendige Reparaturen vor der Stillle-
gung des Motorrads ausführen.
U2PDG0G0.book Page 5 Monday, July 15, 2013 8:41 AM

TECHNISCHE DATEN
8-1
8
A bmessun gen:Gesamtlänge:
2230 mm (87.8 in)
Gesamtbreite:
750 mm (29.5 in)
Gesamthöhe: 1325/1455 mm (52.2/57.3 in)
Sitzhöhe: 805/825 mm (31.7/32.5 in)
Radstand:
1545 mm (60.8 in)
Bodenfreiheit: 123 mm (4.84 in)
Mindest-Wendekreis: 3200 mm (126.0 in)Gewicht:Gewicht (fahrfertig):292 kg (644 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung: Reihenvierzylinder
Hubraum: 1298 cm³
Bohrung × Hub:
79.0 × 66.2 mm (3.11 × 2.61 in)
Verdichtungsverhältnis: 10.80 : 1
Startsystem: Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:YAMALUBE
Sorte (Viskosität):
SAE 10W-40, 10W-50, 15W-40, 20W-40
oder 20W-50
Empfohlene Motorölqualität: API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone: 3.80 L (4.02 US qt, 3.34 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
4.00 L (4.23 US qt, 3.52 Imp.qt)Achsantrie bsöl:Sorte:
Yamaha Original-Kardangetriebeöl
ausschließlich für FJR1300/VMAX
Füllmenge: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.60 L (2.75 US qt, 2.29 Imp.qt)Luftfilter:Luftfiltereinsatz:TrockenelementKraftstoff:Empfohlener Kraftstoff:Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt): 25.0 L (6.61 US gal, 5.50 Imp.gal)
Davon Reserve:
5.5 L (1.45 US gal, 1.21 Imp.gal)Kraftstoff-Einspritzun g:Drosselklappengehäuse:
Kennzeichnung: 1MC1 00Zün dkerze(n):Hersteller/Modell:
NGK/CPR8EA-9
Zündkerzen-Elektrodenabstand: 0.8–0.9 mm (0.031–0.035 in)Kupplun g:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftü bertra gun g:Primäruntersetzungsverhältnis:
1.563 (75/48)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
U2PDG0G0.book Page 1 Monday, July 15, 2013 8:41 AM

TECHNISCHE DATEN
8-2
8
Achsantrieb:
Kardan
Sekundäruntersetzungsverhältnis: 2.698 (35/37 x 21/27 x 33/9)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung: Fußbedienung (links)
Getriebeabstufung: 1. Gang:2.529 (43/17)
2. Gang: 1.773 (39/22)
3. Gang:
1.348 (31/23)
4. Gang: 1.077 (28/26)
5. Gang: 0.929 (26/28)Fahr gestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel: 26.00 Grad
Nachlauf:
109 mm (4.3 in)Vor derreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ: BRIDGESTONE/BT023F E
Hinterreifen:Ausführung: Schlauchlos-Reifen
Dimension:
180/55 ZR17M/C (73W)
Hersteller/Typ: BRIDGESTONE/BT023R EZula dung :Max. Gesamtzuladung:
212 kg (467 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluft druck ( bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:250 kPa (2.50 kgf/cm², 36 psi)
Hinten: 290 kPa (2.90 kgf/cm², 42 psi)
Zuladungsbedingung:
90–212 kg (198–467 lb)
Vorn:250 kPa (2.50 kgf/cm², 36 psi)
Hinten: 290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vorn:250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)Vor derra d:Rad-Bauart:
Gussrad Felgengröße:
17M/C x MT3.50
Hinterra d:Rad-Bauart:
Gussrad
Felgengröße: 17M/C x MT5.50Vereini gtes Bremssystem:Betätigung:
Betätigt durch die HinterradbremseVor derra dbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4Hinterra dbremse:Bauart:
Einzelscheibenbremse
Betätigung: Fußbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4Vor derra d-Fe derun g:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart: Spiralfeder, hydraulisch gedämpft
Federweg:
135.0 mm (5.31 in)Hinterra d-Fe derun g:Bauart:
Schwinge (Gelenkaufhängung)
U2PDG0G0.book Page 2 Monday, July 15, 2013 8:41 AM

TECHNISCHE DATEN
8-3
8
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg: 125.0 mm (4.92 in)Elektrische Anla ge:Zündsystem:
TCI
Lichtmaschine: Drehstromgenerator mit
PermanentmagnetBatterie:Typ:GT14B-4
Spannung, Kapazität:
12 V, 12.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannun g, Watt × Anzahl:Scheinwerfer:
12 V, 60.0 W/55.0 W × 2
Rücklicht/Bremslicht: 12 V, 5.0 W/21.0 W × 2
Blinklicht vorn:
LED
Blinklicht hinten: 12 V, 21.0 W × 2
Standlicht vorn: LED
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung: LED Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte: LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte: LED
Motorstörungs-Warnleuchte: LED
ABS-Warnleuchte:
LED
Tempomat “SET”-Kontrollleuchte: LED
Tempomat “ON”-Kontrollleuchte: LED
Anzeigeleuchte des Wegfahrsperren-
Systems: LED
Kontroll-/Warnleuchte des
Traktionskontrollsystems: LED
Federungs-Warnleuchte:
LED
Sicherun gen:Hauptsicherung 1:
50.0 A
Hauptsicherung 2:
30.0 A
Scheinwerfersicherung: 25.0 A
Bremslichtsicherung: 1.0 A Signalanlagensicherung:
10.0 A
Zündungssicherung: 20.0 A
Kühlerlüftersicherung:
10.0 A × 2
Warnblinkanlagensicherung: 7.5 A
Sicherung des Kraftstoffeinspritz-Systems: 15.0 A
Sicherung des ABS-Kontrolleinheit:
7.5 A
Sicherung des ABS-Motors: 30.0 A
ABS-Magnetventilsicherung: 20.0 A
Federungssicherung:
15.0 A
Tempomat-Sicherung: 1.0 A
Nebenverbrauchersicherung: 3.0 A
Zusatzsicherung:
7.5 A
Sicherung des Windschutzscheibenmotors: 20.0 A
Sicherung des elektrisches Drosselventils: 7.5 A
U2PDG0G0.book Page 3 Monday, July 15, 2013 8:41 AM

KUNDENINFORMATION
9-1
9
GAU48613

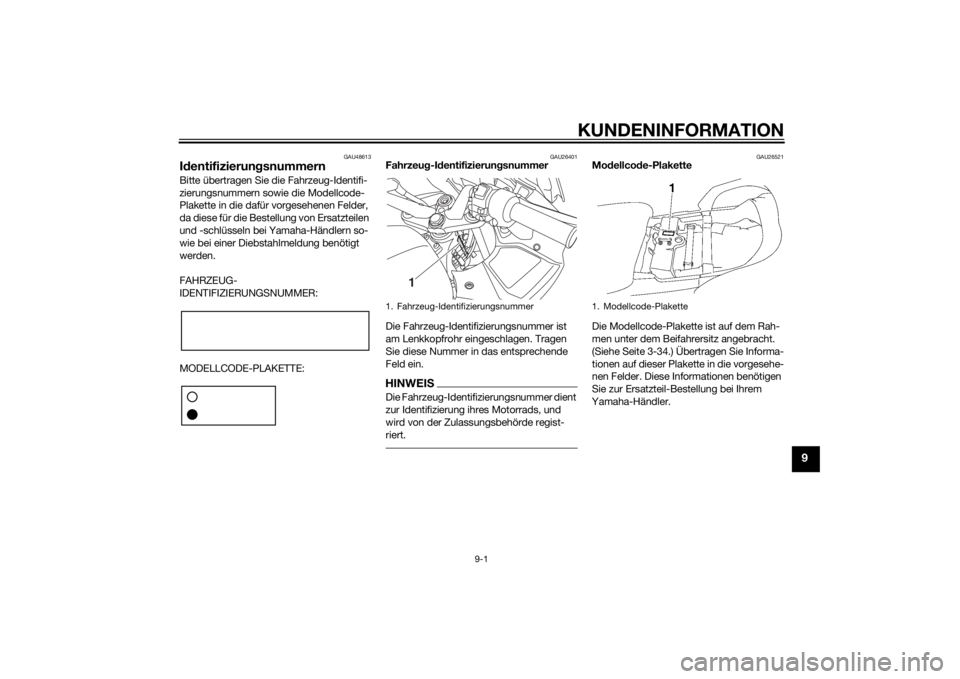

Id entifizierun gsnummernBitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrzeug -Identifizierun gsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26521
Mo dellco de-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-34.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Modellcode-Plakette
U2PDG0G0.book Page 1 Monday, July 15, 2013 8:41 AM

INDEXAAbblend-/Lichthupenschalter ............... 3-24
Abdeckungen, abnehmen und montieren.............................................. 6-9
Ablagefächer ......................................... 3-37
ABS ....................................................... 3-27
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-5
Achsantriebsöl ...................................... 6-15
Anzeigeleuchte des Wegfahrsperren-Systems ..................... 3-6BBatterie ................................................. 6-31
Blinker-Kontrollleuchten ......................... 3-4
Blinkerlampe oder Rücklicht-/Bremslichtlampe, auswechseln .......... 6-34
Blinkerschalter ...................................... 3-24
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-27
Bremslichtschalter ................................ 6-24
Brems- und
Kupplungsflüssigkeitsstand, prüfen ... 6-25
Brems- und Kupplungsflüssigkeit, wechseln............................................. 6-27DD-Modus (Antriebsmodus).................... 3-23EEinfahrvorschriften .................................. 5-3FFahrersitzhöhe, einstellen ..................... 3-35
Fahrzeug-Identifizierungsnummer .......... 9-1
Federung, Einstellung der Vorder- und Hinterradfederung .............................. 3-41
Fehlersuchdiagramme .......................... 6-37 Fehlersuche .......................................... 6-36
Fernlicht-Kontrollleuchte ........................ 3-4
Fußbremshebel..................................... 3-27
Fußbrems- und Schalthebel,
prüfen und schmieren ........................ 6-28
Fußschalthebel ..................................... 3-26
GGasdrehgriff und Gaszug, kontrollieren und schmieren............... 6-27HHandbremshebel .................................. 3-27
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-28
Haupt- und Seitenständer, prüfen und schmieren ........................ 6-28
Hinterradaufhängung, sc hmieren ......... 6-29
Hupenschalter ...................................... 3-25IIdentifizierungsnummern ........................ 9-1KKatalysatoren ....................................... 3-33
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-35
Kontroll- und Warnleuchten ................... 3-4
Kontroll-/Warnleuchte des
Traktionskontrollsystems ..................... 3-5
Kraftstoff............................................... 3-31
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ............................... 3-32
Kraftstoff, Tipps zum Sparen ................. 5-3
Kühlflüssigkeit ...................................... 6-17
Kupplungshebel .......................... 3-26, 6-23LLage der Teile ......................................... 2-1 Leerlaufdrehzahl, prüfen .......................6-19
Leerlauf-Kontrollleuchte..........................3-4
Lenkerarmaturen ...................................3-24
Lenkerposition, einstellen .....................3-39
Lenkung, prüfen ....................................6-30
Luftfiltereinsatz, reinigen .......................6-18
MMenü-Wahlknopf ..................................3-25
Modellcode-Plakette ...............................9-1
Motor anlassen .......................................5-1
Motoröl und Ölfilterpatrone...................6-13
Motorstart-/stoppschalter .....................3-25
Motorstörungs-Warnleuchte ...................3-4
Multifunktionsmesser-Einheit................3-10NNebenverbraucheranschluss-Buchse...3-48OÖlstand-Warnleuchte ..............................3-4PParken .....................................................5-4
Pflege ......................................................7-1RRäder ....................................................6-23
Radlager, prüfen ...................................6-30
Reifen ....................................................6-20
Rückspiegel ..........................................3-40SSchalten ..................................................5-2
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen...........6-24
Scheinwerferlampe ...............................6-34
Scheinwerferlichtkegel, einstellen .........3-38
Schwingen-Drehpunkte, schmieren......6-29
Seitenständer ........................................3-45
U2PDG0G0.book Page 1 Monday, July 15, 2013 8:41 AM

INDEX
Sicherheitsinformationen........................ 1-1
Sicherungen, wechseln ........................ 6-32
Sitzbank................................................ 3-34
Spiel des Gasdrehgriffs, prüfen ............ 6-20
Spiel des Handbremshebels, prüfen .... 6-24
Standlicht ............................................. 6-36
System der Wegfahrsperre..................... 3-1TTankverschluss ..................................... 3-30
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-29
Tempomat .............................................. 3-6
Tempomat-Bedienelemente ................. 3-25
Tempomat-Kontrollleuchten................... 3-4
Traktionskontrollsystem ....................... 3-29VVentilspiel ............................................. 6-20
Verkleidungs-Ventilationsöffnungen, öffnen und schließen .......................... 3-39
Vorderer Blinker .................................... 6-34
Vorsicht bei Mattfarben .......................... 7-1WWahlknopf ............................................ 3-25
Warnblinkschalter ................................. 3-25
Warnleuchte des elektronisch einstellbaren Federungssystems.......... 3-6
Wartung, Abgas-Kontrollsystem ............ 6-3
Wartung und Schmierung, regelmäßig ... 6-5ZZubehörkasten ..................................... 3-38
Zündkerzen, prüfen .............................. 6-12
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u. Anlasssperrschalter-System .............. 3-46
U2PDG0G0.book Page 2 Monday, July 15, 2013 8:41 AM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM
