2014 YAMAHA AEROX50 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-23
6
PAU23273
Verificação da forquilha dianteiraO estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em
excesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição ver-
tical. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO
PCA10591
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
ZAUM0932
U1GBP0P0.book Page 23 Wednesday, June 26, 2013 5:29 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-24
6
PAU45512
Verificação da direcçãoOs rolamentos da direcção gastos ou sol-
tos podem provocar situações de perigo.
Portanto, o funcionamento da direcção de-
verá ser verificado do modo que se segue
e nos intervalos de tempo especificados na
tabela de lubrificação e manutenção perió-
dica.
1. Coloque o veículo no descanso cen-
tral. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Segure as extremidades inferiores
das pernas da forquilha dianteira e
tente deslocá-las para a frente e para
trás. Se sentir alguma folga, solicite a
um concessionário Yamaha que veri-
fique e repare a direcção.
PAU23292
Verificação dos rolamentos de
rodaOs rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
PAUM3280
BateriaUma bateria mal cuidada poderá corroer e
descarregar rapidamente. O nível do elec-
trólito, as ligações dos fios da bateria e o
direccionamento do tubo de respiração de-
vem ser verificados antes de cada viagem
e nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
Verificação do nível de electrólito
1. Coloque a scooter numa superfície ni-
velada e segure-a numa posição ver-
tical.
ZAUM0297

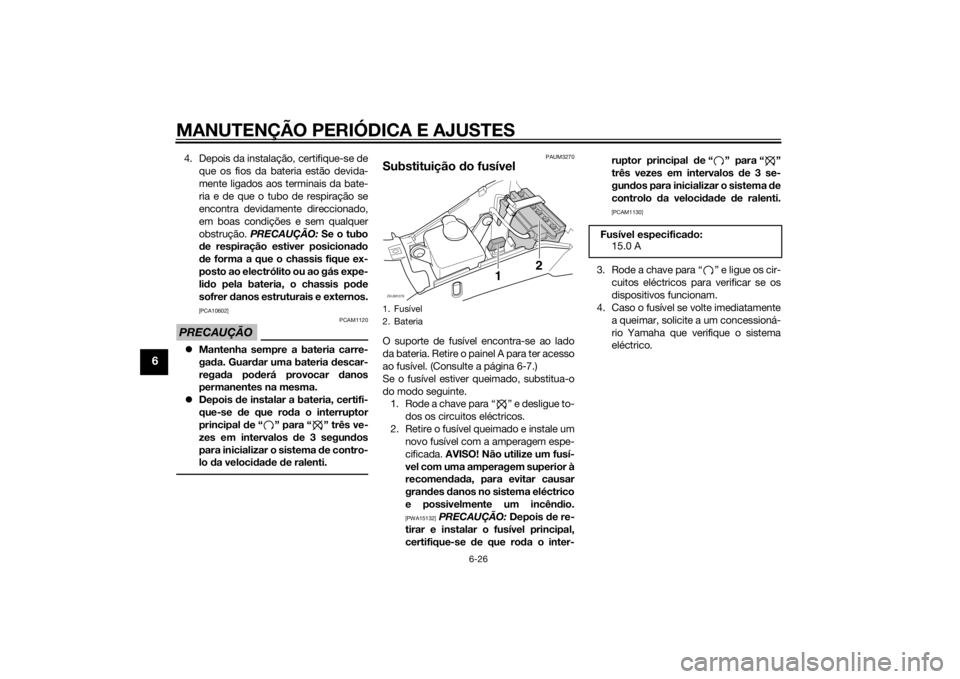

1. Fusível
2. BateriaZAUM1079
12
U1GBP0P0.book Page 24 Wednesday, June 26, 2013 5:29 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-25
6
NOTACertifique-se de que a scooter se encontra
na vertical quando verificar o nível do elec-
trólito.2. Retire o painel A. (Consulte a página
6-7.)
3. Verifique o nível de electrólito na bate-
ria.NOTAO electrólito deverá encontrar-se entre as
marcas de nível máximo e mínimo.4. Se o electrólito estiver na marca de ní-
vel mínimo, ou abaixo desta, adicione
água destilada para o fazer subir até à
marca de nível máximo.PRECAUÇÃO: Utilize apenas água
destilada uma vez que a água da
torneira contém minerais que são
prejudiciais para a bateria.
[PCA10612]
AVISO
PWA10761
O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de
baterias. Em caso de contacto,
efectue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.
As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fecha-
do.MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
5. Verifique e, se necessário, aperte as li-
gações dos fios da bateria e corrija o
direccionamento do tubo de respira-
ção.
Acondicionamento da bateria
1. Caso não pretenda conduzir a scooter
durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se a chave está
rodada para “ ” e, em seguida,
desligar o fio negativo antes de
desligar o fio positivo.
[PCA17711]
2. Se pretender guardar a bateria duran-
te mais de dois meses, verifique a gra-
vidade específica do electrólito pelo
menos uma vez por mês e carregue
totalmente a bateria sempre que ne-
cessário.
3. Carregue totalmente a bateria antes
de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se a
chave está rodada para “ ” e, em
seguida, ligar o fio positivo antes de
ligar o fio negativo.
[PCA17721]

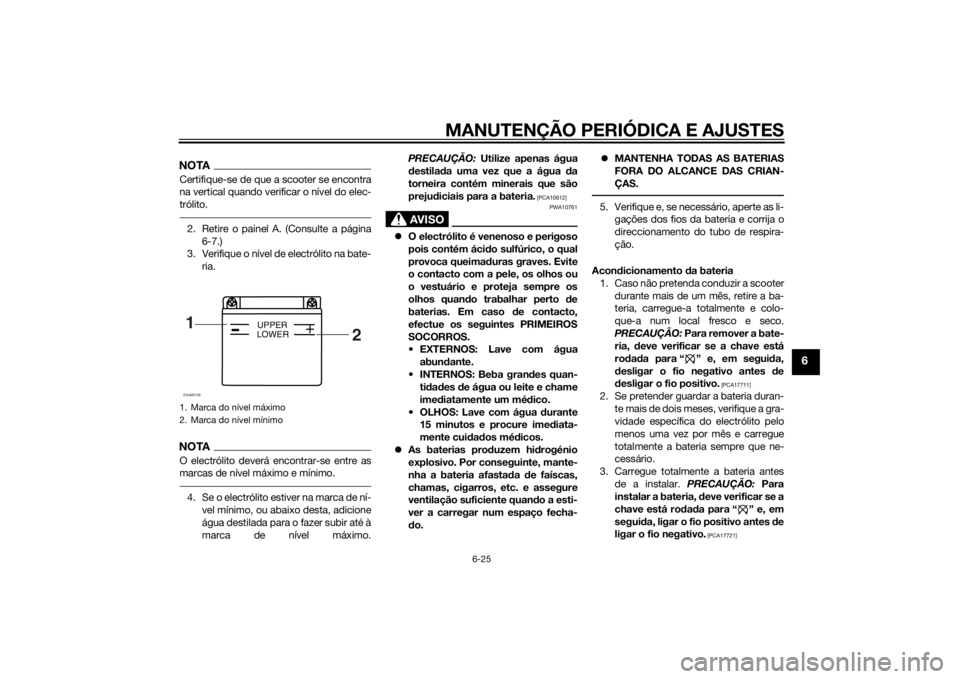

1. Marca do nível máximo
2. Marca do nível mínimo1
2
+
UPPER
LOWER
ZAUM0106
U1GBP0P0.book Page 25 Wednesday, June 26, 2013 5:29 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-26
6
4. Depois da instalação, certifique-se de
que os fios da bateria estão devida-
mente ligados aos terminais da bate-
ria e de que o tubo de respiração se
encontra devidamente direccionado,
em boas condições e sem qualquer
obstrução. PRECAUÇÃO: Se o tubo
de respiração estiver posicionado
de forma a que o chassis fique ex-
posto ao electrólito ou ao gás expe-
lido pela bateria, o chassis pode
sofrer danos estruturais e externos.
[PCA10602]
PRECAUÇÃO
PCAM1120
Mantenha sempre a bateria carre-
gada. Guardar uma bateria descar-
regada poderá provocar danos
permanentes na mesma.
Depois de instalar a bateria, certifi-
que-se de que roda o interruptor
principal de“ ” para“ ” três ve-
zes em intervalos de 3 segundos
para inicializar o sistema de contro-
lo da velocidade de ralenti.
PAUM3270
Substituição do fusível O suporte de fusível encontra-se ao lado
da bateria. Retire o painel A para ter acesso
ao fusível. (Consulte a página 6-7.)
Se o fusível estiver queimado, substitua-o
do modo seguinte.
1. Rode a chave para “ ” e desligue to-
dos os circuitos eléctricos.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomendada, para evitar causar
grandes danos no sistema eléctrico
e possivelmente um incêndio.
[PWA15132]
PRECAUÇÃO: Depois de re-
tirar e instalar o fusível principal,
certifique-se de que roda o inter-ruptor principal de“ ” para“ ”
três vezes em intervalos de 3 se-
gundos para inicializar o sistema de
controlo da velocidade de ralenti.
[PCAM1130]
3. Rode a chave para “ ” e ligue os cir-
cuitos eléctricos para verificar se os
dispositivos funcionam.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
1. Fusível
2. BateriaZAUM1079
12
Fusível especificado:
15.0 A
U1GBP0P0.book Page 26 Wednesday, June 26, 2013 5:29 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-27
6
PAUS1403
Substituição da lâmpada do farol
dianteiroSe a lâmpada do farol dianteiro se fundir,
substitua-a do modo que se segue.PRECAUÇÃO
PCA10651
Tenha cuidado para não danificar as se-
guintes peças:
Lâmpada do farol dianteiro
Não toque na parte em vidro da
lâmpada do farol dianteiro para evi-
tar que se suje com óleo, caso con-
trário a transparência do vidro, a
luminosidade da lâmpada e o seu
tempo de duração serão adversa-
mente afectados. Limpe minucio-
samente quaisquer vestígios de
sujidade e de marcas de dedos, uti-
lizando um pano humedecido com
álcool ou diluente.
Lente do farol dianteiro
Não cole nenhum tipo de película
colorida nem autocolantes na lente
do farol dianteiro.
Não utilize uma lâmpada do farol
dianteiro com um consumo em
watts superior ao especificado.
PRECAUÇÃO
PCA10671
É aconselhável ser um concessionário
Yamaha a efectuar esta operação.1. Coloque a scooter no descanso cen-
tral.
2. Retire a carenagem A. (Consulte a pá-
gina 6-7.)
3. Desligue o acoplador do farol diantei-
ro.
4. Retire a cobertura da lâmpada do farol
dianteiro.5. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fun-
dida.
6. Coloque uma nova lâmpada do farol
dianteiro e fixe-a com o respetivo su-
porte.
7. Instale a cobertura da lâmpada do fa-

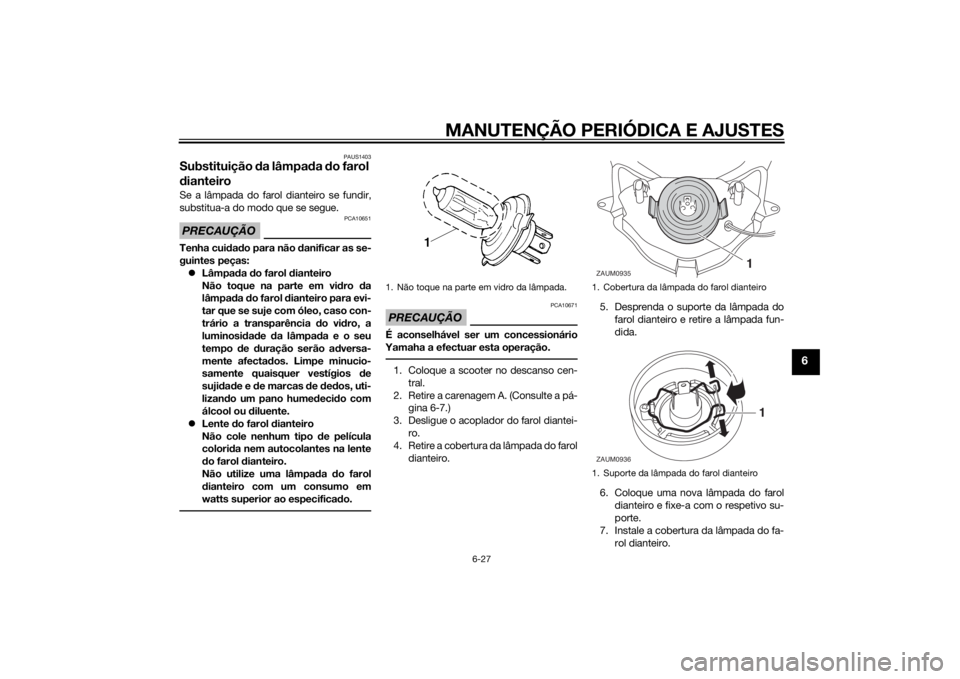

rol dianteiro.1. Não toque na parte em vidro da lâmpada.
1. Cobertura da lâmpada do farol dianteiro
1. Suporte da lâmpada do farol dianteiroZAUM0935
1
ZAUM0936
1
U1GBP0P0.book Page 27 Wednesday, June 26, 2013 5:29 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-28
6
8. Ligue o acoplador do farol dianteiro.
9. Monte a carenagem.
10. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.
PAU24134
Substituição da lâmpada da luz
do travão/farolim traseiro1. Retire a lente da luz do travão/farolim
traseiro, retirando os respectivos pa-
rafusos.
2. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio.
3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do
relógio até que pare.
4. Instale a lente, colocando os respecti-
vos parafusos. PRECAUÇÃO: Não
aperte demasiado os parafusos
pois a lente poderá partir.
[PCA10682]PAU24205
Substituição de uma lâmpada do
sinal de mudança de direcção1. Retire a lente do sinal de mudança de
direcção, removendo o respectivo pa-
rafuso.
2. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio.
ZAUM0937
ZAUM0938ZAUM0939
U1GBP0P0.book Page 28 Wednesday, June 26, 2013 5:29 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-29
6
3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do
relógio até que pare.
4. Instale a lente, colocando o respectivo
parafuso. PRECAUÇÃO: Não aperte
demasiado o parafuso pois a lente
poderá partir.
[PCA11192]PAU24331
Luz da chapa de matrículaSe a luz da chapa de matrícula não se
acender, solicite a um concessionário
Yamaha que verifique o circuito eléctrico
ou que substitua a lâmpada.
PAU45465
Substituição da lâmpada dos mí-
nimos (para CHE)Se a lâmpada dos mínimos se fundir, subs-
titua-a do modo seguinte:
1. Coloque o veículo no descanso cen-
tral.
2. Retire a carenagem A. (Consulte a pá-
gina 6-7.)
3. Retire o receptáculo da lâmpada dos
mínimos (em conjunto com a lâmpa-
da), puxando-o para fora.
4. Puxe a lâmpada fundida para removê-
la.1. Receptáculo da lâmpada dos mínimosZAUM0940
1
U1GBP0P0.book Page 29 Wednesday, June 26, 2013 5:29 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-30
6
5. Introduza uma nova lâmpada no re-
ceptáculo.
6. Instale o receptáculo (em conjunto
com a lâmpada), empurrando-o para
dentro.
7. Monte a carenagem.
PAU25882
Detecção e resolução de proble-
masEmbora as scooters Yamaha sejam sub-
metidas a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer al-
guns problemas durante a sua utilização.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição, por
exemplo, poderá provocar um fraco arran-
que e perda de potência.
As seguintes tabelas de detecção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso a sua scooter precise de qualquer re-
paração, leve-a a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente a scooter.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume durante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegidas nem faíscas na
área, incluindo luzes piloto de esquenta-
dores ou caldeiras. A gasolina ou os va-
pores de gasolina podem incendiar-se
ou explodir e causar ferimentos graves
ou danos materiais.
1. Lâmpada dos mínimosU1GBP0P0.book Page 30 Wednesday, June 26, 2013 5:29 PM
