2014 Seat Altea XL ABS

Indice
Informazioni sul presente libretto . . . 5
Contenuti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Viaggiare sicuri . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Breve introduzione . . . . . . . . . . . . . . . . . . . . . . . . 7
Corretta posizione a sedere . . . . . . . . . . . . . . . . . 10
Zona dei pedali . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Carico dei bagagli . . . . . . . . . . . . . . . . . . . . . . . . . 17
Cinture di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . 19
Breve introduzione . . . . . . . . . . . . . . . . . . . . . . . . 19
Importanza delle cinture di sicurezza . . . . . . . . . 21
Cinture di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . 25
Pretensionatori . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Sistema degli airbag . . . . . . . . . . . . . . . . . . . . . . . 31
Breve introduzione . . . . . . . . . . . . . . . . . . . . . . . . 31
Airbag frontali . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Airbag laterali* . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Airbag per la testa . . . . . . . . . . . . . . . . . . . . . . . . . 42
Disattivazione degli airbag* . . . . . . . . . . . . . . . . . 45
Sicurezza dei bambini . . . . . . . . . . . . . . . . . . . . . 47
Breve introduzione . . . . . . . . . . . . . . . . . . . . . . . . 47
Seggiolini per bambini . . . . . . . . . . . . . . . . . . . . . 49
Fissaggio del seggiolino . . . . . . . . . . . . . . . . . . . . 52 Modalità d'uso
. . . . . . . . . . . . . . . . . . . . . . . 57
Strumentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Quadro generale . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Strumentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Impianto GPL* . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Display digitale del quadro strumenti . . . . . . . . . 63
Menu quadro strumenti* . . . . . . . . . . . . . . . . . . . 70
Spie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
Comandi sul volante . . . . . . . . . . . . . . . . . . . . . . . 93
Informazioni generali . . . . . . . . . . . . . . . . . . . . . . 93
Sistema audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
Sistema di radionavigazione . . . . . . . . . . . . . . . . 97
Apertura e chiusura . . . . . . . . . . . . . . . . . . . . . . . . 99
Chiusura centralizzata . . . . . . . . . . . . . . . . . . . . . 99
Chiavi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
Telecomando a radiofrequenza . . . . . . . . . . . . . . 107
Impianto antifurto* . . . . . . . . . . . . . . . . . . . . . . . . 109
Portellone posteriore . . . . . . . . . . . . . . . . . . . . . . 111
Finestrini . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Tettuccio scorrevole e sollevabile* . . . . . . . . . . . 116
Per vedere ed essere visti . . . . . . . . . . . . . . . . . . 118
Luci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
Luci interne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
Per una buona visibilità . . . . . . . . . . . . . . . . . . . . 130
Tergicristalli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131
Specchietti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
Sedili e vani portaoggetti . . . . . . . . . . . . . . . . . . 139
Importanza di una corretta regolazione dei sedili . .139
Poggiatesta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
Sedili anteriori . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
Divano posteriore . . . . . . . . . . . . . . . . . . . . . . . . . 146
Cassetto portaoggetti . . . . . . . . . . . . . . . . . . . . . . 148
Portaoggetti mobile multiuso* . . . . . . . . . . . . . . . 155 Posacenere*, accendisigari* e prese elettriche . 157
Triangolo catarifrangente, valigetta di pronto
soccorso, estintore . . . . . . . . . . . . . . . . . . . . . . . . 161
Bagagliaio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162
Climatizzazione . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Riscaldamento . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169
Climatronic 2C* . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
Avvertenze generali . . . . . . . . . . . . . . . . . . . . . . . 177
Guida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179
Sterzo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179
Sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180
Blocchetto d'avviamento . . . . . . . . . . . . . . . . . . . 181
Avviamento e spegnimento del motore . . . . . . . . 182
Modalità Start-Stop* . . . . . . . . . . . . . . . . . . . . . . . 187
Cambio manuale . . . . . . . . . . . . . . . . . . . . . . . . . . 190
Cambio automatico/cambio automatico DSG* . . 191
Freno a mano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
Sistema acustico di assistenza per il parcheggio* . . .199
Velocità di crociera* (Regolatore di velocità -
GRA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
Consigli e assistenza . . . . . . . . . . . . . . . 206

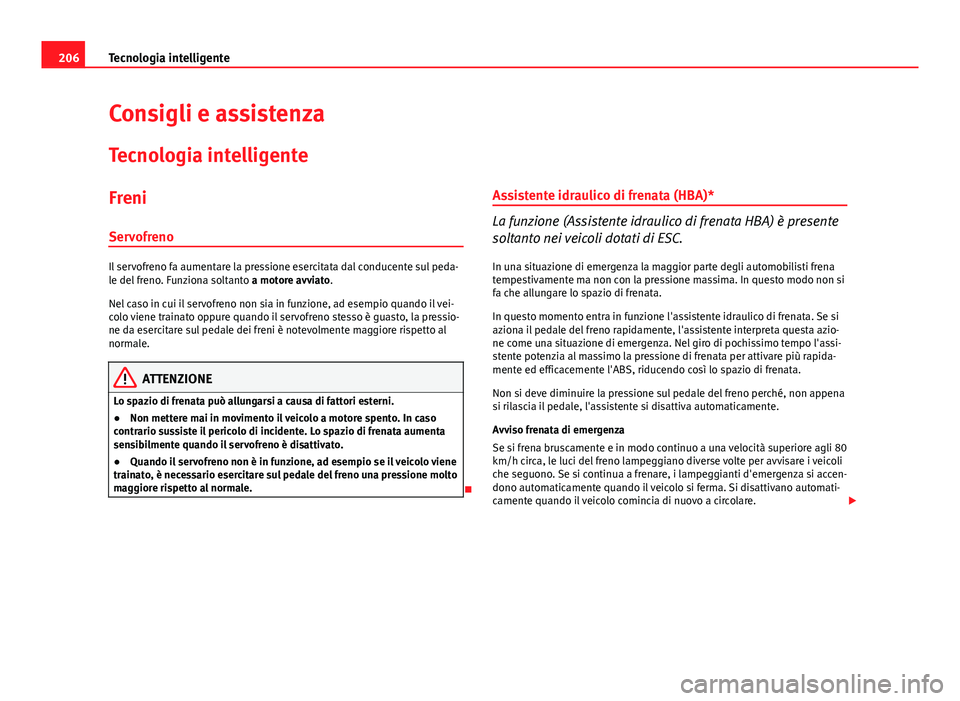

Tecnologia intelligente . . . . . . . . . . . . . . . . . . . . . 206
Freni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206
Sistema antibloccaggio e antislittamento ruote
M-ABS (ABS e ASR) . . . . . . . . . . . . . . . . . . . . . . . . 207

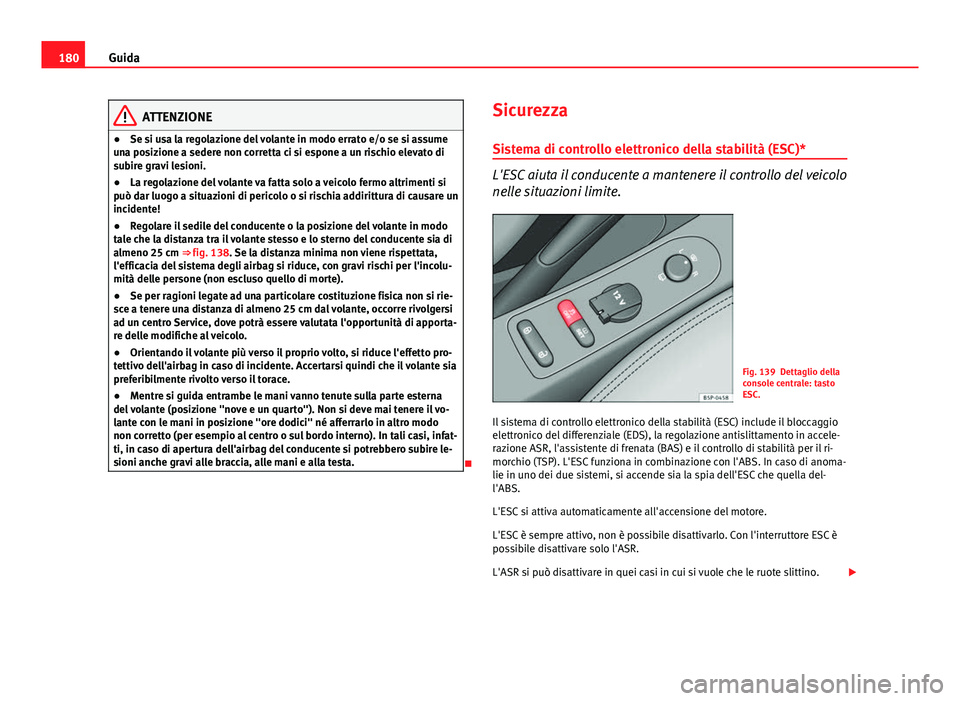

Controllo elettronico della stabilità (ESC)* . . . . . 209
Guida economica ed ecologica . . . . . . . . . . . . . 214
Rodaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 214
Impianto di depurazione dei gas di scarico . . . . 215
Risparmio e rispetto dell'ambiente . . . . . . . . . . . 217
Viaggi all'estero . . . . . . . . . . . . . . . . . . . . . . . . . . 219
3
Indice

85
Strumentazione

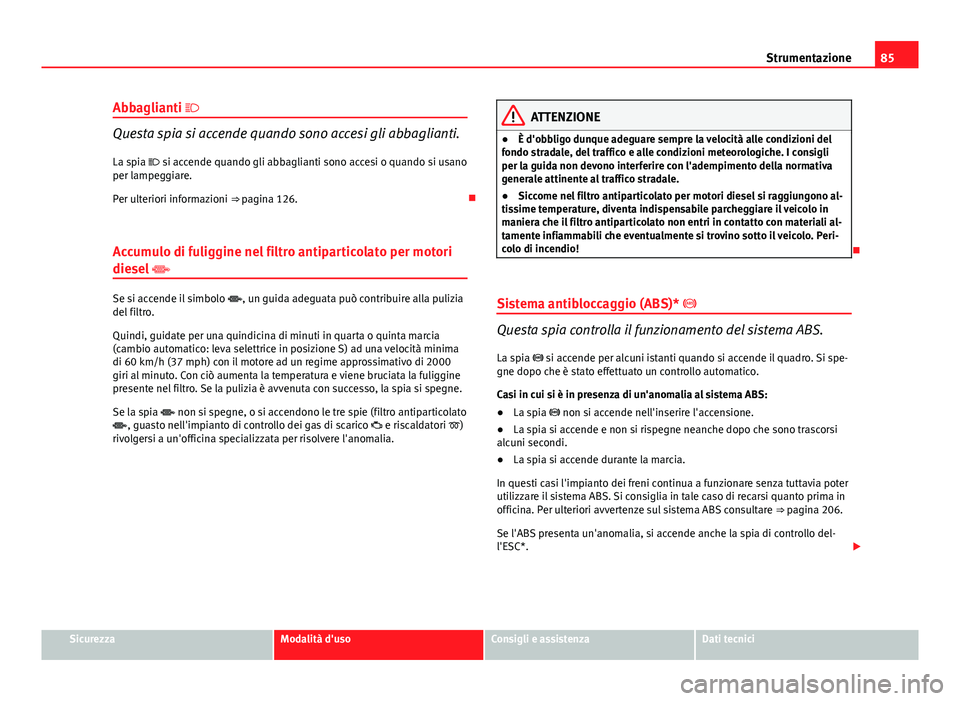

Abbaglianti 
Questa spia si accende quando sono accesi gli abbaglianti.
La spia  si accende quando gli abbaglianti sono accesi o quando si usano
per lampeggiare.
Per ulteriori informazioni ⇒  pagina 126. 
Accumulo di fuliggine nel filtro antiparticolato per motori
diesel 
Se si accende il simbolo , un guida adeguata può contribuire alla pulizia
del filtro.
Quindi, guidate per una quindicina di minuti in quarta o quinta marcia
(cambio automatico: leva selettrice in posizione S) ad una velocità minima
di 60 km/h (37 mph) con il motore ad un regime approssimativo di 2000
giri al minuto. Con ciò aumenta la temperatura e viene bruciata la fuliggine
presente nel filtro. Se la pulizia è avvenuta con successo, la spia si spegne.
Se la spia  non si spegne, o si accendono le tre spie (filtro antiparticolato
, guasto nell'impianto di controllo dei gas di scarico  e riscaldatori )
rivolgersi a un'officina specializzata per risolvere l'anomalia.
ATTENZIONE
● È d'obbligo dunque adeguare sempre la velocità alle condizioni del
fondo stradale, del traffico e alle condizioni meteorologiche. I consigli
per la guida non devono interferire con l'adempimento della normativa
generale attinente al traffico stradale.
● Siccome nel filtro antiparticolato per motori diesel si raggiungono al-
tissime temperature, diventa indispensabile parcheggiare il veicolo in
maniera che il filtro antiparticolato non entri in contatto con materiali al-
tamente infiammabili che eventualmente si trovino sotto il veicolo. Peri-
colo di incendio!

Sistema antibloccaggio (ABS)* 
Questa spia controlla il funzionamento del sistema ABS. La spia  si accende per alcuni istanti quando si accende il quadro. Si spe-
gne dopo che è stato effettuato un controllo automatico.
Casi in cui si è in presenza di un'anomalia al sistema ABS:
● La spia  non si accende nell'inserire l'accensione.
● La spia si accende e non si rispegne neanche dopo che sono trascorsi
alcuni secondi.
● La spia si accende durante la marcia.
In questi casi l'impianto dei freni continua a funzionare senza tuttavia poter
utilizzare il sistema ABS. Si consiglia in tale caso di recarsi quanto prima in
officina. Per ulteriori avvertenze sul sistema ABS consultare ⇒ pagina 206.
Se l'ABS presenta un'anomalia, si accende anche la spia di controllo del-
l'ESC*. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

86Strumentazione

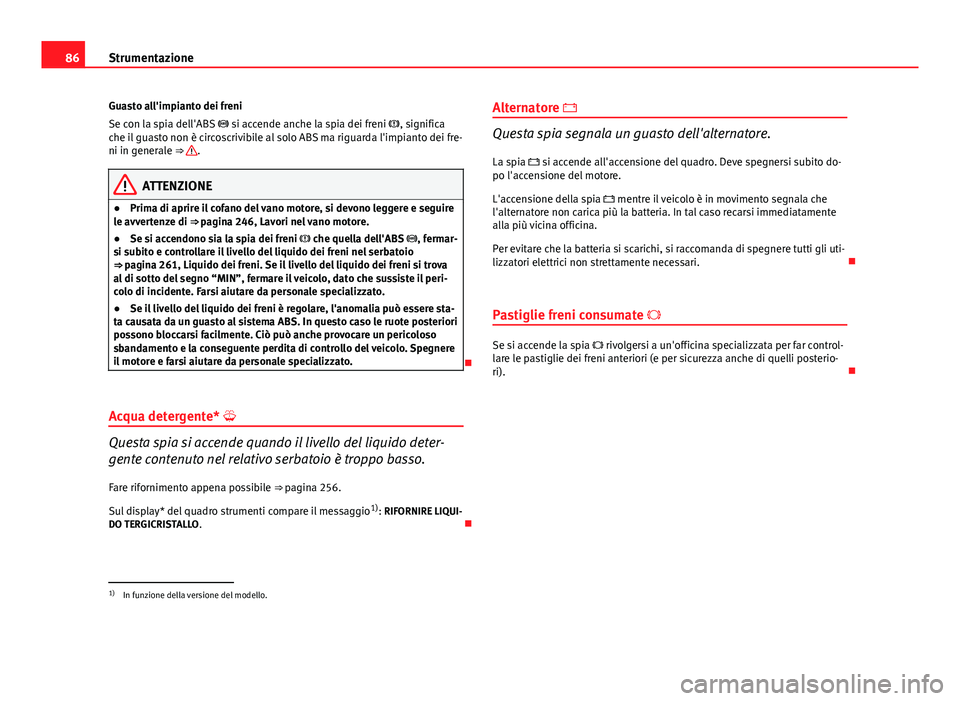

Guasto all'impianto dei freni
Se con la spia dell'ABS  si accende anche la spia dei freni  , significa
che il guasto non è circoscrivibile al solo ABS ma riguarda l'impianto dei fre-
ni in generale ⇒ 
.
ATTENZIONE
● Prima di aprire il cofano del vano motore, si devono leggere e seguire
le avvertenze di ⇒ pagina 246, Lavori nel vano motore.
● Se si accendono sia la spia dei freni  che quella dell'ABS , fermar-
si subito e controllare il livello del liquido dei freni nel serbatoio
⇒ pagina 261, Liquido dei freni. Se il livello del liquido dei freni si trova
al di sotto del segno “MIN”, fermare il veicolo, dato che sussiste il peri-
colo di incidente. Farsi aiutare da personale specializzato.
● Se il livello del liquido dei freni è regolare, l'anomalia può essere sta-
ta causata da un guasto al sistema ABS. In questo caso le ruote posteriori
possono bloccarsi facilmente. Ciò può anche provocare un pericoloso
sbandamento e la conseguente perdita di controllo del veicolo. Spegnere
il motore e farsi aiutare da personale specializzato.

Acqua detergente* 
Questa spia si accende quando il livello del liquido deter-
gente contenuto nel relativo serbatoio è troppo basso.
Fare rifornimento appena possibile ⇒ pagina 256.
Sul display* del quadro strumenti compare il messaggio 1)
: RIFORNIRE LIQUI-
DO TERGICRISTALLO . Alternatore 
Questa spia segnala un guasto dell'alternatore.
La spia  si accende all'accensione del quadro. Deve spegnersi subito do-
po l'accensione del motore.
L'accensione della spia  mentre il veicolo è in movimento segnala che
l'alternatore non carica più la batteria. In tal caso recarsi immediatamente
alla più vicina officina.
Per evitare che la batteria si scarichi, si raccomanda di spegnere tutti gli uti-
lizzatori elettrici non strettamente necessari. 
Pastiglie freni consumate 
Se si accende la spia  rivolgersi a un'officina specializzata per far control-
lare le pastiglie dei freni anteriori (e per sicurezza anche di quelli posterio-
ri). 
1)
In funzione della versione del modello.

88Strumentazione
Avvertenza
Se la batteria viene scollegata si accende la spia gialla  una volta inserita
l'accensione. Dopo un breve percorso dovrà spegnersi. 
Impianto dei freni* 
La spia si accende se il livello del liquido dei freni è troppo
basso o se l'impianto dei freni non funziona correttamente. Casi in cui questa spia si accende 
● Se il livello del liquido dei freni è troppo basso ⇒ pagina 261.
Sul display del quadro strumenti compare il messaggio 1)
: STOP LIQUIDO DI
RAFFREDDAMENTO MANUALE DI ISTRUZIONI .
● Quando l'impianto dei freni non funziona perfettamente.
Sul display del quadro strumenti compare il messaggio 1)
: GUASTO FRENI
MANUALE DI ISTRUZIONI .
Questa spia può accendersi anche insieme a quella del sistema antibloc-
caggio delle ruote.
ATTENZIONE
● Prima di aprire il cofano del vano motore, si devono leggere e seguire
le avvertenze di ⇒ pagina 246.
● Se la spia dell'impianto dei freni non si spegne o si accende durante
la marcia, significa che il livello del liquido dei freni ⇒ pagina 261, Liqui-
do dei freni è troppo basso. Pericolo d'incidente! Fermare il veicolo e non
ripartire. Farsi aiutare da personale specializzato.
● Se si accende la spia dei freni  assieme alla spia dell'ABS  può
dipendere da un non corretto funzionamento dell'ABS. In questo caso le
ruote posteriori possono bloccarsi facilmente. Ciò può anche provocare
un pericoloso sbandamento e la conseguente perdita di controllo del vei-
colo. Spegnere il motore e farsi aiutare da personale specializzato.

Freno a mano 
Questa spia si accende quando il freno a mano è tirato. Se inavvertitamente si viaggia con il freno a mano tirato, quando il veicolo
raggiunge la velocità di 6 km/h (4 mph) sul display del quadro strumenti
compare il messaggio 1)
: FRENO A MANO TIRATO. Contemporaneamente scat-
ta anche un segnale acustico ⇒ pagina 196. 
1)
In funzione della versione del modello.

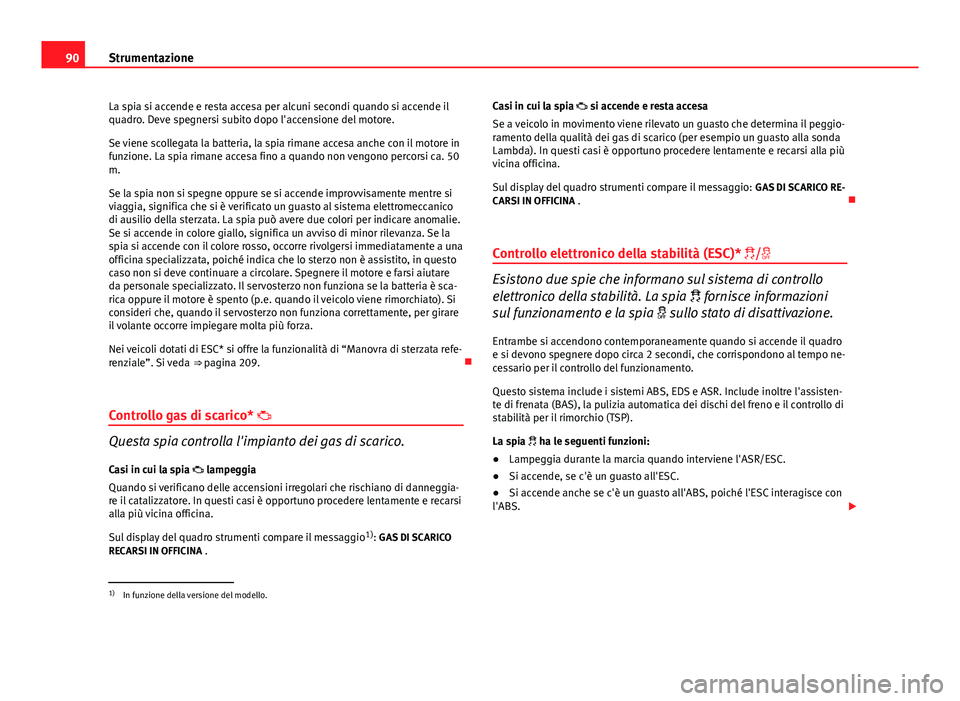

90Strumentazione
La spia si accende e resta accesa per alcuni secondi quando si accende il
quadro. Deve spegnersi subito dopo l'accensione del motore.
Se viene scollegata la batteria, la spia rimane accesa anche con il motore in
funzione. La spia rimane accesa fino a quando non vengono percorsi ca. 50
m.
Se la spia non si spegne oppure se si accende improvvisamente mentre si
viaggia, significa che si è verificato un guasto al sistema elettromeccanico
di ausilio della sterzata. La spia può avere due colori per indicare anomalie.
Se si accende in colore giallo, significa un avviso di minor rilevanza. Se la
spia si accende con il colore rosso, occorre rivolgersi immediatamente a una
officina specializzata, poiché indica che lo sterzo non è assistito, in questo
caso non si deve continuare a circolare. Spegnere il motore e farsi aiutare
da personale specializzato. Il servosterzo non funziona se la batteria è sca-
rica oppure il motore è spento (p.e. quando il veicolo viene rimorchiato). Si
consideri che, quando il servosterzo non funziona correttamente, per girare
il volante occorre impiegare molta più forza.
Nei veicoli dotati di ESC* si offre la funzionalità di “Manovra di sterzata refe-
renziale”. Si veda ⇒ pagina 209. 
Controllo gas di scarico* 
Questa spia controlla l'impianto dei gas di scarico. Casi in cui la spia  lampeggia
Quando si verificano delle accensioni irregolari che rischiano di danneggia-
re il catalizzatore. In questi casi è opportuno procedere lentamente e recarsi
alla più vicina officina.
Sul display del quadro strumenti compare il messaggio 1)
: GAS DI SCARICO
RECARSI IN OFFICINA . Casi in cui la spia  si accende e resta accesa
Se a veicolo in movimento viene rilevato un guasto che determina il peggio-
ramento della qualità dei gas di scarico (per esempio un guasto alla sonda
Lambda). In questi casi è opportuno procedere lentamente e recarsi alla più
vicina officina.
Sul display del quadro strumenti compare il messaggio:
GAS DI SCARICO RE-
CARSI IN OFFICINA . 
Controllo elettronico della stabilità (ESC)* /
Esistono due spie che informano sul sistema di controllo
elettronico della stabilità. La spia  fornisce informazioni
sul funzionamento e la spia  sullo stato di disattivazione.
Entrambe si accendono contemporaneamente quando si accende il quadro
e si devono spegnere dopo circa 2 secondi, che corrispondono al tempo ne-
cessario per il controllo del funzionamento.
Questo sistema include i sistemi ABS, EDS e ASR. Include inoltre l'assisten-
te di frenata (BAS), la pulizia automatica dei dischi del freno e il controllo di
stabilità per il rimorchio (TSP).
La spia  ha le seguenti funzioni:
● Lampeggia durante la marcia quando interviene l'ASR/ESC.
● Si accende, se c'è un guasto all'ESC.
● Si accende anche se c'è un guasto all'ABS, poiché l'ESC interagisce con
l'ABS. 
1)
In funzione della versione del modello.

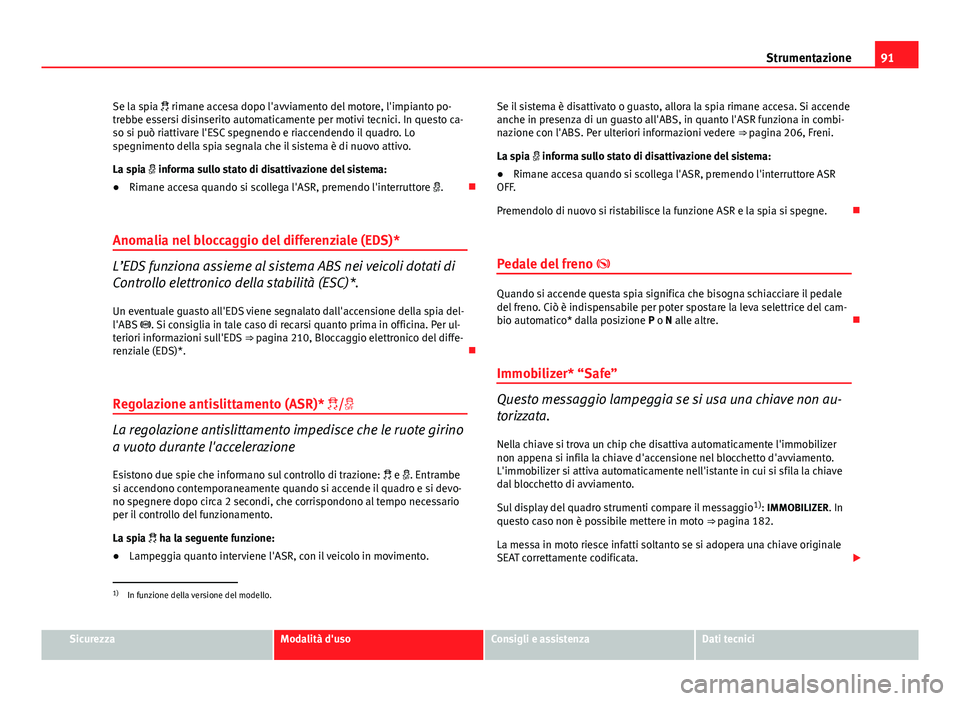

91
Strumentazione
Se la spia  rimane accesa dopo l'avviamento del motore, l'impianto po-
trebbe essersi disinserito automaticamente per motivi tecnici. In questo ca-
so si può riattivare l'ESC spegnendo e riaccendendo il quadro. Lo
spegnimento della spia segnala che il sistema è di nuovo attivo.
La spia  informa sullo stato di disattivazione del sistema:
● Rimane accesa quando si scollega l'ASR, premendo l'interruttore  .
Anomalia nel bloccaggio del differenziale (EDS)*
L’EDS funziona assieme al sistema ABS nei veicoli dotati di
Controllo elettronico della stabilità (ESC)*.
Un eventuale guasto all'EDS viene segnalato dall'accensione della spia del-
l'ABS . Si consiglia in tale caso di recarsi quanto prima in officina. Per ul-
teriori informazioni sull'EDS ⇒ pagina 210, Bloccaggio elettronico del diffe-
renziale (EDS)*. 
Regolazione antislittamento (ASR)* /
La regolazione antislittamento impedisce che le ruote girino
a vuoto durante l'accelerazione Esistono due spie che informano sul controllo di trazione:  e . Entrambe
si accendono contemporaneamente quando si accende il quadro e si devo-
no spegnere dopo circa 2 secondi, che corrispondono al tempo necessario
per il controllo del funzionamento.
La spia  ha la seguente funzione:
● Lampeggia quanto interviene l'ASR, con il veicolo in movimento. Se il sistema è disattivato o guasto, allora la spia rimane accesa. Si accende
anche in presenza di un guasto all'ABS, in quanto l'ASR funziona in combi-
nazione con l'ABS. Per ulteriori informazioni vedere
⇒ pagina 206, Freni.
La spia  informa sullo stato di disattivazione del sistema:
● Rimane accesa quando si scollega l'ASR, premendo l'interruttore ASR
OFF.
Premendolo di nuovo si ristabilisce la funzione ASR e la spia si spegne. 
Pedale del freno 
Quando si accende questa spia significa che bisogna schiacciare il pedale
del freno. Ciò è indispensabile per poter spostare la leva selettrice del cam-
bio automatico* dalla posizione P o N alle altre. 
Immobilizer* “Safe”
Questo messaggio lampeggia se si usa una chiave non au-
torizzata. Nella chiave si trova un chip che disattiva automaticamente l'immobilizer
non appena si infila la chiave d'accensione nel blocchetto d'avviamento.
L'immobilizer si attiva automaticamente nell'istante in cui si sfila la chiave
dal blocchetto di avviamento.
Sul display del quadro strumenti compare il messaggio 1)
: IMMOBILIZER. In
questo caso non è possibile mettere in moto ⇒ pagina 182.
La messa in moto riesce infatti soltanto se si adopera una chiave originale
SEAT correttamente codificata. 
1)
In funzione della versione del modello.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

180Guida
ATTENZIONE
● Se si usa la regolazione del volante in modo errato e/o se si assume
una posizione a sedere non corretta ci si espone a un rischio elevato di
subire gravi lesioni.
● La regolazione del volante va fatta solo a veicolo fermo altrimenti si
può dar luogo a situazioni di pericolo o si rischia addirittura di causare un
incidente!
● Regolare il sedile del conducente o la posizione del volante in modo
tale che la distanza tra il volante stesso e lo sterno del conducente sia di
almeno 25 cm ⇒ fig. 138. Se la distanza minima non viene rispettata,
l'efficacia del sistema degli airbag si riduce, con gravi rischi per l'incolu-
mità delle persone (non escluso quello di morte).
● Se per ragioni legate ad una particolare costituzione fisica non si rie-
sce a tenere una distanza di almeno 25 cm dal volante, occorre rivolgersi
ad un centro Service, dove potrà essere valutata l'opportunità di apporta-
re delle modifiche al veicolo.
● Orientando il volante più verso il proprio volto, si riduce l'effetto pro-
tettivo dell'airbag in caso di incidente. Accertarsi quindi che il volante sia
preferibilmente rivolto verso il torace.
● Mentre si guida entrambe le mani vanno tenute sulla parte esterna
del volante (posizione "nove e un quarto"). Non si deve mai tenere il vo-
lante con le mani in posizione "ore dodici" né afferrarlo in altro modo
non corretto (per esempio al centro o sul bordo interno). In tali casi, infat-
ti, in caso di apertura dell'airbag del conducente si potrebbero subire le-
sioni anche gravi alle braccia, alle mani e alla testa.
 Sicurezza
Sistema di controllo elettronico della stabilità (ESC)*
L'ESC aiuta il conducente a mantenere il controllo del veicolo
nelle situazioni limite.
Fig. 139 Dettaglio della
console centrale: tasto
ESC.
Il sistema di controllo elettronico della stabilità (ESC) include il bloccaggio
elettronico del differenziale (EDS), la regolazione antislittamento in accele-
razione ASR, l'assistente di frenata (BAS) e il controllo di stabilità per il ri-
morchio (TSP). L'ESC funziona in combinazione con l'ABS. In caso di anoma-
lie in uno dei due sistemi, si accende sia la spia dell'ESC che quella del-
l'ABS.
L'ESC si attiva automaticamente all'accensione del motore.
L'ESC è sempre attivo, non è possibile disattivarlo. Con l'interruttore ESC è
possibile disattivare solo l'ASR.
L'ASR si può disattivare in quei casi in cui si vuole che le ruote slittino. 

206Tecnologia intelligente
Consigli e assistenza
Tecnologia intelligente
Freni
Servofreno
Il servofreno fa aumentare la pressione esercitata dal conducente sul peda-
le del freno. Funziona soltanto a motore avviato.
Nel caso in cui il servofreno non sia in funzione, ad esempio quando il vei-
colo viene trainato oppure quando il servofreno stesso è guasto, la pressio-
ne da esercitare sul pedale dei freni è notevolmente maggiore rispetto al
normale.
ATTENZIONE
Lo spazio di frenata può allungarsi a causa di fattori esterni.
● Non mettere mai in movimento il veicolo a motore spento. In caso
contrario sussiste il pericolo di incidente. Lo spazio di frenata aumenta
sensibilmente quando il servofreno è disattivato.
● Quando il servofreno non è in funzione, ad esempio se il veicolo viene
trainato, è necessario esercitare sul pedale del freno una pressione molto
maggiore rispetto al normale.
 Assistente idraulico di frenata (HBA)*
La funzione (Assistente idraulico di frenata HBA) è presente
soltanto nei veicoli dotati di ESC.
In una situazione di emergenza la maggior parte degli automobilisti frena
tempestivamente ma non con la pressione massima. In questo modo non si
fa che allungare lo spazio di frenata.
In questo momento entra in funzione l'assistente idraulico di frenata. Se si
aziona il pedale del freno rapidamente, l'assistente interpreta questa azio-
ne come una situazione di emergenza. Nel giro di pochissimo tempo l'assi-
stente potenzia al massimo la pressione di frenata per attivare più rapida-
mente ed efficacemente l'ABS, riducendo così lo spazio di frenata.
Non si deve diminuire la pressione sul pedale del freno perché, non appena
si rilascia il pedale, l'assistente si disattiva automaticamente.
Avviso frenata di emergenza
Se si frena bruscamente e in modo continuo a una velocità superiore agli 80
km/h circa, le luci del freno lampeggiano diverse volte per avvisare i veicoli
che seguono. Se si continua a frenare, i lampeggianti d'emergenza si accen-
dono automaticamente quando il veicolo si ferma. Si disattivano automati-
camente quando il veicolo comincia di nuovo a circolare. 
