2014 Seat Altea Manuale del proprietario (in Italian)

255
Controlli e rabbocchi periodici
Controllo del livello del liquido di raffreddamento ed
eventuale rabbocco 
Per il perfetto funzionamento dell'impianto di raffreddamen-
to è importante mantenere il liquido al livello giusto.
Fig. 168 Vano motore:
tappo del serbatoio di
compensazione del liqui-
do di raffreddamento
Prima di aprire il cofano del vano motore, si devono leggere e se-
guire le avvertenze ⇒ 
in Avvertenze di sicurezza per i lavori nel
vano motore a pagina 246.
Apertura del serbatoio di compensazione del liquido di
raffreddamento
– Spegnere il motore e lasciarlo raffreddare.
– Per evitare di scottarsi, coprire con un grosso e pesante straccio
il tappo del serbatoio di compensazione del circuito di raffred-
damento e svitarlo con cautela ⇒ 
. Controllo del livello del liquido di raffreddamento
–
Guardare dentro il serbatoio per verificare il livello del liquido.
– Se il livello si trova al di sotto del segno “MIN” significa che si
deve aggiungere dell'altro liquido.
Rabbocco del liquido di raffreddamento
– Aggiungere solo liquido di raffreddamento nuovo.
– Aver cura di riempire il serbatoio senza superare la scritta
“MAX”.
Chiusura del serbatoio di compensazione del liquido di
raffreddamento
– Avvitare il tappo e stringerlo con forza.
La posizione del serbatoio del liquido di raffreddamento è indicata nel dise-
gno corrispondente del vano motore ⇒ pagina 309.
Il liquido di raffreddamento usato per il rabbocco deve avere determinate
caratteristiche ⇒  pagina 254. Qualora non si avesse a disposizione l'additi-
vo G12+, non si deve fare ricorso a nessun altro tipo di additivo. In questo
caso effettuare il rabbocco provvisoriamente solo con acqua e ripristinare il
rapporto di miscelazione corretto non appena sarà disponibile l'additivo
previsto ⇒  pagina 254.
Per il rabbocco utilizzare solo del liquido di raffreddamento nuovo.
Aggiungere liquido fino a raggiungere il segno “MAX”. Il liquido eventual-
mente in eccesso viene comunque espulso dall'impianto di raffreddamento
non appena si verifica un aumento di temperatura.
L'additivo G12+ di color lilla può essere mescolato con il G12, di color rosso
oppure con il G 11. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

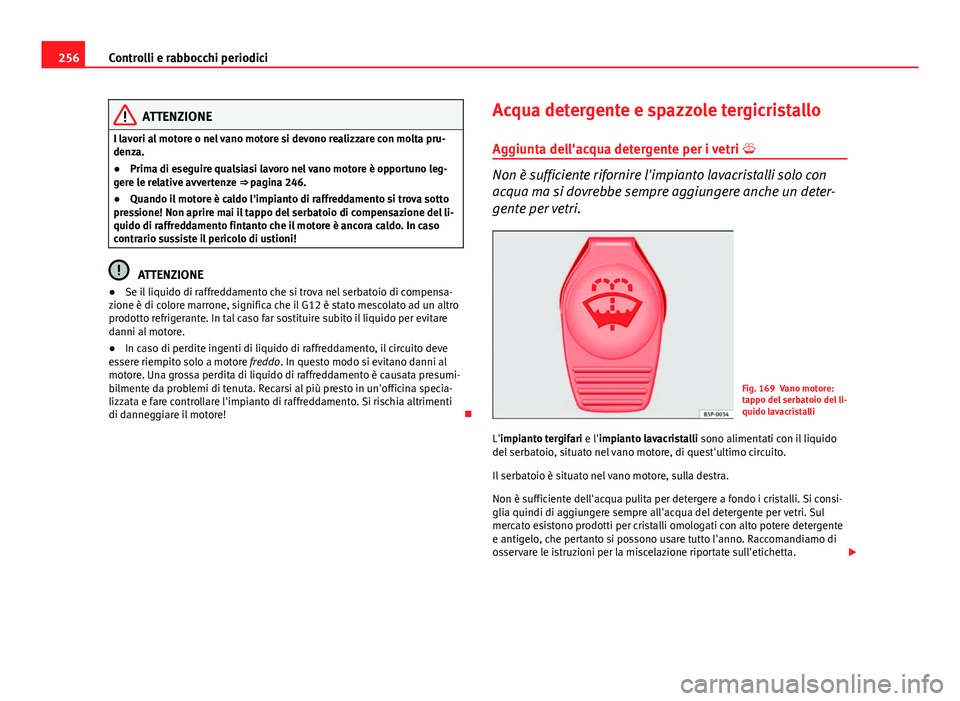

256Controlli e rabbocchi periodici
ATTENZIONE
I lavori al motore o nel vano motore si devono realizzare con molta pru-
denza.
● Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leg-
gere le relative avvertenze ⇒ pagina 246.
● Quando il motore è caldo l'impianto di raffreddamento si trova sotto
pressione! Non aprire mai il tappo del serbatoio di compensazione del li-
quido di raffreddamento fintanto che il motore è ancora caldo. In caso
contrario sussiste il pericolo di ustioni!
ATTENZIONE
● Se il liquido di raffreddamento che si trova nel serbatoio di compensa-
zione è di colore marrone, significa che il G12 è stato mescolato ad un altro
prodotto refrigerante. In tal caso far sostituire subito il liquido per evitare
danni al motore.
● In caso di perdite ingenti di liquido di raffreddamento, il circuito deve
essere riempito solo a motore freddo. In questo modo si evitano danni al
motore. Una grossa perdita di liquido di raffreddamento è causata presumi-
bilmente da problemi di tenuta. Recarsi al più presto in un'officina specia-
lizzata e fare controllare l'impianto di raffreddamento. Si rischia altrimenti
di danneggiare il motore! Acqua detergente e spazzole tergicristallo
Aggiunta dell'acqua detergente per i vetri 
Non è sufficiente rifornire l'impianto lavacristalli solo con
acqua ma si dovrebbe sempre aggiungere anche un deter-
gente per vetri.
Fig. 169 Vano motore:
tappo del serbatoio del li-
quido lavacristalli
L'impianto tergifari e l'impianto lavacristalli sono alimentati con il liquido
del serbatoio, situato nel vano motore, di quest'ultimo circuito.
Il serbatoio è situato nel vano motore, sulla destra.
Non è sufficiente dell'acqua pulita per detergere a fondo i cristalli. Si consi-
glia quindi di aggiungere sempre all'acqua del detergente per vetri. Sul
mercato esistono prodotti per cristalli omologati con alto potere detergente
e antigelo, che pertanto si possono usare tutto l'anno. Raccomandiamo di
osservare le istruzioni per la miscelazione riportate sull'etichetta. 

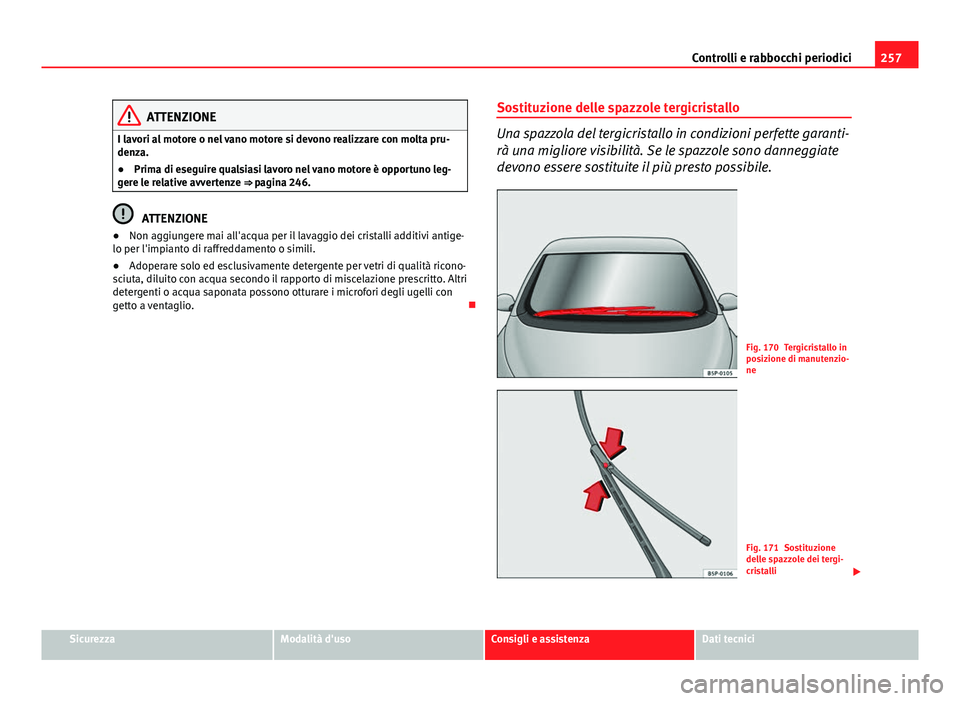

257
Controlli e rabbocchi periodici
ATTENZIONE
I lavori al motore o nel vano motore si devono realizzare con molta pru-
denza.
● Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leg-
gere le relative avvertenze ⇒ pagina 246.
ATTENZIONE
● Non aggiungere mai all'acqua per il lavaggio dei cristalli additivi antige-
lo per l'impianto di raffreddamento o simili.
● Adoperare solo ed esclusivamente detergente per vetri di qualità ricono-
sciuta, diluito con acqua secondo il rapporto di miscelazione prescritto. Altri
detergenti o acqua saponata possono otturare i microfori degli ugelli con
getto a ventaglio. Sostituzione delle spazzole tergicristallo
Una spazzola del tergicristallo in condizioni perfette garanti-
rà una migliore visibilità. Se le spazzole sono danneggiate
devono essere sostituite il più presto possibile.
Fig. 170 Tergicristallo in
posizione di manutenzio-
ne
Fig. 171 Sostituzione
delle spazzole dei tergi-
cristalli

SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

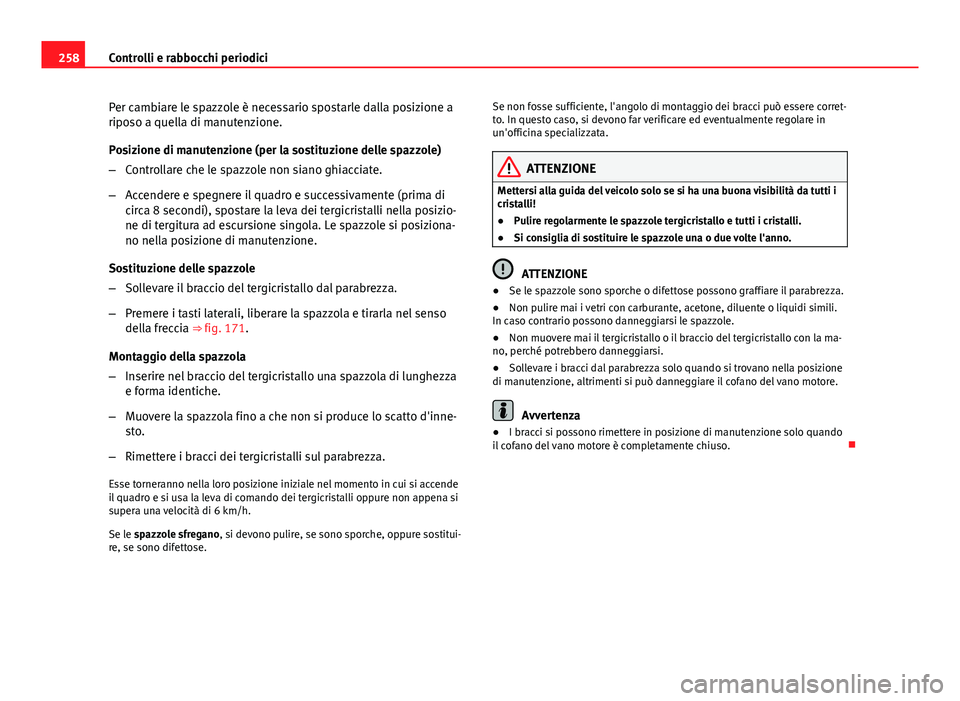

258Controlli e rabbocchi periodici
Per cambiare le spazzole è necessario spostarle dalla posizione a
riposo a quella di manutenzione.
Posizione di manutenzione (per la sostituzione delle spazzole)
–Controllare che le spazzole non siano ghiacciate.
– Accendere e spegnere il quadro e successivamente (prima di
circa 8 secondi), spostare la leva dei tergicristalli nella posizio-
ne di tergitura ad escursione singola. Le spazzole si posiziona-
no nella posizione di manutenzione.
Sostituzione delle spazzole
– Sollevare il braccio del tergicristallo dal parabrezza.
– Premere i tasti laterali, liberare la spazzola e tirarla nel senso
della freccia ⇒ fig. 171.
Montaggio della spazzola
– Inserire nel braccio del tergicristallo una spazzola di lunghezza
e forma identiche.
– Muovere la spazzola fino a che non si produce lo scatto d'inne-
sto.
– Rimettere i bracci dei tergicristalli sul parabrezza.
Esse torneranno nella loro posizione iniziale nel momento in cui si accende
il quadro e si usa la leva di comando dei tergicristalli oppure non appena si
supera una velocità di 6 km/h.
Se le spazzole sfregano, si devono pulire, se sono sporche, oppure sostitui-
re, se sono difettose. Se non fosse sufficiente, l'angolo di montaggio dei bracci può essere corret-
to. In questo caso, si devono far verificare ed eventualmente regolare in
un'officina specializzata.
ATTENZIONE
Mettersi alla guida del veicolo solo se si ha una buona visibilità da tutti i
cristalli!
● Pulire regolarmente le spazzole tergicristallo e tutti i cristalli.
● Si consiglia di sostituire le spazzole una o due volte l'anno.
ATTENZIONE
● Se le spazzole sono sporche o difettose possono graffiare il parabrezza.
● Non pulire mai i vetri con carburante, acetone, diluente o liquidi simili.
In caso contrario possono danneggiarsi le spazzole.
● Non muovere mai il tergicristallo o il braccio del tergicristallo con la ma-
no, perché potrebbero danneggiarsi.
● Sollevare i bracci dal parabrezza solo quando si trovano nella posizione
di manutenzione, altrimenti si può danneggiare il cofano del vano motore.
Avvertenza
● I bracci si possono rimettere in posizione di manutenzione solo quando
il cofano del vano motore è completamente chiuso. 

259
Controlli e rabbocchi periodici

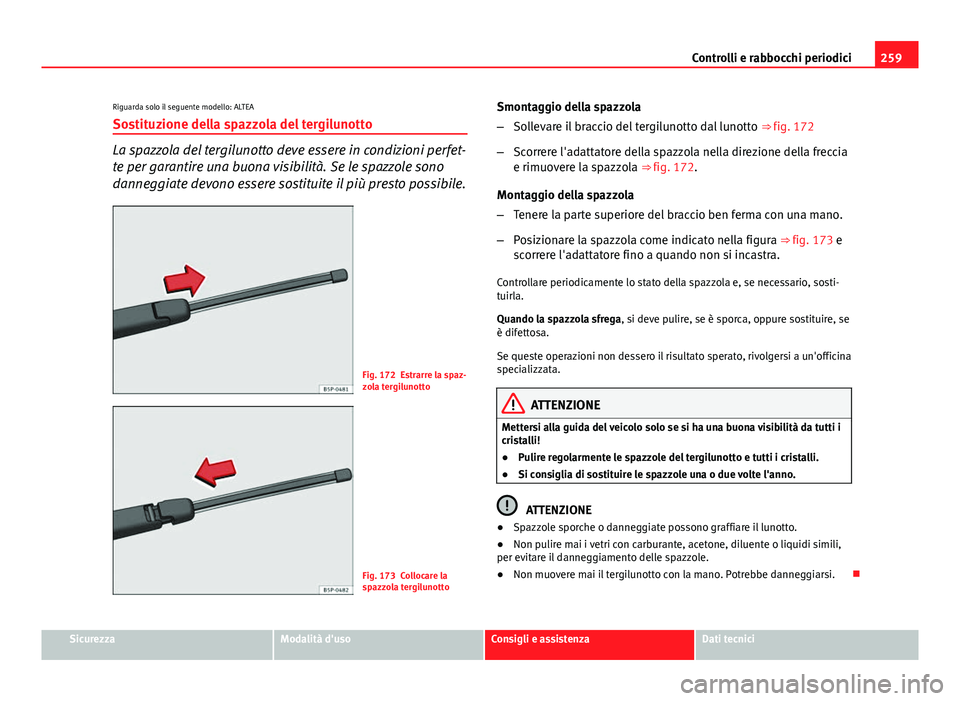

Riguarda solo il seguente modello: ALTEA Sostituzione della spazzola del tergilunotto
La spazzola del tergilunotto deve essere in condizioni perfet-
te per garantire una buona visibilità. Se le spazzole sono
danneggiate devono essere sostituite il più presto possibile.
Fig. 172 Estrarre la spaz-
zola tergilunotto
Fig. 173 Collocare la
spazzola tergilunotto Smontaggio della spazzola
–
Sollevare il braccio del tergilunotto dal lunotto ⇒ fig. 172
– Scorrere l'adattatore della spazzola nella direzione della freccia
e rimuovere la spazzola ⇒ fig. 172.
Montaggio della spazzola
– Tenere la parte superiore del braccio ben ferma con una mano.
– Posizionare la spazzola come indicato nella figura ⇒ fig. 173 e
scorrere l'adattatore fino a quando non si incastra.
Controllare periodicamente lo stato della spazzola e, se necessario, sosti-
tuirla.
Quando la spazzola sfrega, si deve pulire, se è sporca, oppure sostituire, se
è difettosa.
Se queste operazioni non dessero il risultato sperato, rivolgersi a un'officina
specializzata.
ATTENZIONE
Mettersi alla guida del veicolo solo se si ha una buona visibilità da tutti i
cristalli!
● Pulire regolarmente le spazzole del tergilunotto e tutti i cristalli.
● Si consiglia di sostituire le spazzole una o due volte l'anno.
ATTENZIONE
● Spazzole sporche o danneggiate possono graffiare il lunotto.
● Non pulire mai i vetri con carburante, acetone, diluente o liquidi simili,
per evitare il danneggiamento delle spazzole.
● Non muovere mai il tergilunotto con la mano. Potrebbe danneggiarsi. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

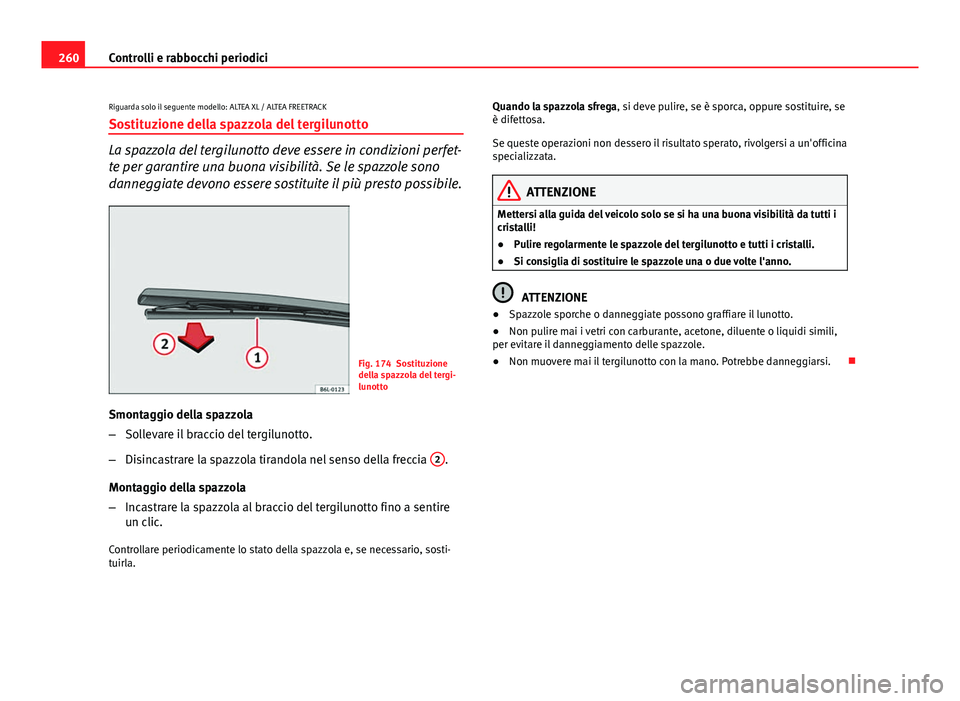

260Controlli e rabbocchi periodici
Riguarda solo il seguente modello: ALTEA XL / ALTEA FREETRACK
Sostituzione della spazzola del tergilunotto
La spazzola del tergilunotto deve essere in condizioni perfet-
te per garantire una buona visibilità. Se le spazzole sono
danneggiate devono essere sostituite il più presto possibile.
Fig. 174 Sostituzione
della spazzola del tergi-
lunotto
Smontaggio della spazzola
– Sollevare il braccio del tergilunotto.
– Disincastrare la spazzola tirandola nel senso della freccia 2
.
Montaggio della spazzola
– Incastrare la spazzola al braccio del tergilunotto fino a sentire
un clic.
Controllare periodicamente lo stato della spazzola e, se necessario, sosti-
tuirla. Quando la spazzola sfrega, si deve pulire, se è sporca, oppure sostituire, se
è difettosa.
Se queste operazioni non dessero il risultato sperato, rivolgersi a un'officina
specializzata.
ATTENZIONE
Mettersi alla guida del veicolo solo se si ha una buona visibilità da tutti i
cristalli!
● Pulire regolarmente le spazzole del tergilunotto e tutti i cristalli.
● Si consiglia di sostituire le spazzole una o due volte l'anno.
ATTENZIONE
● Spazzole sporche o danneggiate possono graffiare il lunotto.
● Non pulire mai i vetri con carburante, acetone, diluente o liquidi simili,
per evitare il danneggiamento delle spazzole.
● Non muovere mai il tergilunotto con la mano. Potrebbe danneggiarsi. 

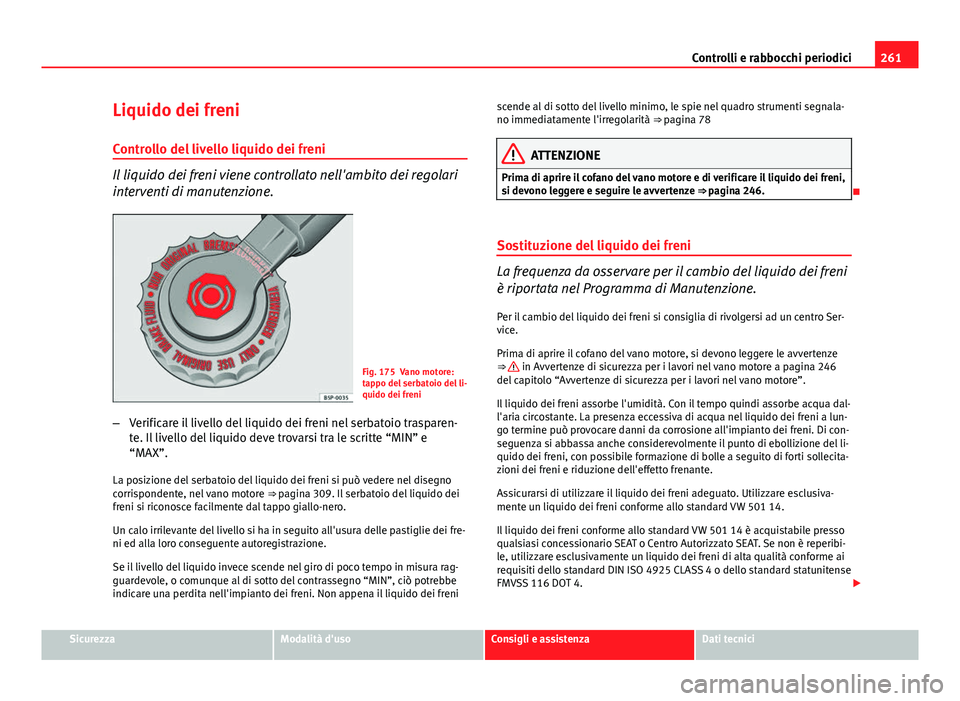

261
Controlli e rabbocchi periodici
Liquido dei freni
Controllo del livello liquido dei freni
Il liquido dei freni viene controllato nell'ambito dei regolari
interventi di manutenzione.
Fig. 175 Vano motore:
tappo del serbatoio del li-
quido dei freni
– Verificare il livello del liquido dei freni nel serbatoio trasparen-
te. Il livello del liquido deve trovarsi tra le scritte “MIN” e
“MAX”.
La posizione del serbatoio del liquido dei freni si può vedere nel disegno
corrispondente, nel vano motore ⇒ pagina 309. Il serbatoio del liquido dei
freni si riconosce facilmente dal tappo giallo-nero.
Un calo irrilevante del livello si ha in seguito all'usura delle pastiglie dei fre-
ni ed alla loro conseguente autoregistrazione.
Se il livello del liquido invece scende nel giro di poco tempo in misura rag-
guardevole, o comunque al di sotto del contrassegno “MIN”, ciò potrebbe
indicare una perdita nell'impianto dei freni. Non appena il liquido dei freni scende al di sotto del livello minimo, le spie nel quadro strumenti segnala-
no immediatamente l'irregolarità ⇒ pagina 78
ATTENZIONE
Prima di aprire il cofano del vano motore e di verificare il liquido dei freni,
si devono leggere e seguire le avvertenze ⇒ pagina 246.

Sostituzione del liquido dei freni
La frequenza da osservare per il cambio del liquido dei freni
è riportata nel Programma di Manutenzione.
Per il cambio del liquido dei freni si consiglia di rivolgersi ad un centro Ser-
vice.
Prima di aprire il cofano del vano motore, si devono leggere le avvertenze
⇒ 
in Avvertenze di sicurezza per i lavori nel vano motore a pagina 246
del capitolo “Avvertenze di sicurezza per i lavori nel vano motore”.
Il liquido dei freni assorbe l'umidità. Con il tempo quindi assorbe acqua dal-
l'aria circostante. La presenza eccessiva di acqua nel liquido dei freni a lun-
go termine può provocare danni da corrosione all'impianto dei freni. Di con-
seguenza si abbassa anche considerevolmente il punto di ebollizione del li-
quido dei freni, con possibile formazione di bolle a seguito di forti sollecita-
zioni dei freni e riduzione dell'effetto frenante.
Assicurarsi di utilizzare il liquido dei freni adeguato. Utilizzare esclusiva-
mente un liquido dei freni conforme allo standard VW 501 14.
Il liquido dei freni conforme allo standard VW 501 14 è acquistabile presso
qualsiasi concessionario SEAT o Centro Autorizzato SEAT. Se non è reperibi-
le, utilizzare esclusivamente un liquido dei freni di alta qualità conforme ai
requisiti dello standard DIN ISO 4925 CLASS 4 o dello standard statunitense
FMVSS 116 DOT 4. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

262Controlli e rabbocchi periodici
L'uso di un liquido dei freni diverso o non di alta qualità può pregiudicare il
funzionamento dell'impianto dei freni e ridurne l'efficacia. Non utilizzare un
liquido dei freni sul cui contenitore non è indicata la conformità allo stan-
dard VW 501 14, DIN ISO 4925 CLASS 4 o allo standard statunitense FMVSS
116 DOT 4.
ATTENZIONE
Il liquido dei freni è una sostanza tossica! La diminuzione di viscosità di
un liquido troppo vecchio può compromettere l'efficacia dei freni.
● Prima di aprire il cofano del vano motore e di verificare il liquido dei
freni, si devono leggere e seguire le avvertenze ⇒ pagina 246.
● Conservare il liquido freni esclusivamente nel recipiente originale ben
chiuso, fuori dalla portata dei bambini. Pericolo di intossicazione!
● Eseguire il cambio del liquido dei freni in base alle previsioni riporta-
te sul Programma di Manutenzione. Se il liquido è troppo vecchio può
causare, in caso di forti sollecitazioni dei freni, la formazione di bolle nel-
l'impianto dei freni. In questo modo si riduce l'efficacia della frenata e di
conseguenza anche la sicurezza su strada. Sussiste il pericolo di inciden-
te.
ATTENZIONE
Il liquido dei freni è aggressivo contro la vernice del veicolo. Eliminarlo subi-
to quando ne viene a contatto.
Per il rispetto dell'ambiente
Le pastiglie e il liquido dei freni devono essere raccolti e smaltiti a norma di
legge. I centri Service SEAT dispongono delle attrezzature e del personale
qualificato per una corretta raccolta e gestione di questi residui. Batteria del veicolo
Avvertenze relative all'uso della batteria
Proteggere gli occhi!
L'acido della batteria è fortemente corrosivo. Indossare
guanti e occhiali protettivi!
Sono proibiti: il fuoco, le scintille, la luce non scherma-
ta e il fumo!
Quando la batteria è sotto carica si forma una miscela
di gas altamente esplosiva!
Non lasciare avvicinare mai dei bambini alla batteria e
al relativo acido.
ATTENZIONE
Quando si effettuano lavori alla batteria o all'impianto elettrico sussiste
il pericolo di lesioni, ustioni da acido, infortuni e incendio.
● Proteggere gli occhi! Evitare che dell'acido o delle particelle conte-
nenti piombo entrino in contatto con gli occhi, con la pelle o con gli indu-
menti.
● L'acido della batteria è fortemente corrosivo. Indossare guanti e oc-
chiali protettivi. Non inclinare la batteria perché l'acido potrebbe goccio-
lare dai fori che permettono la fuoriuscita dei gas prodotti nella batteria.
Lavare subito e per alcuni minuti gli occhi colpiti da eventuali spruzzi di
acido, usando abbondante acqua pulita. Dopodiché consultare immedia-
tamente un medico. Neutralizzare immediatamente gli spruzzi di acido
sulla pelle o sugli indumenti con acqua saponata e risciacquare abbon-
dantemente. Se è stato ingerito dell'acido chiamare immediatamente un
medico. 
