132
508RXH_pl_Chap04_conduite_ed01-2014
W następujących sytuacjach żadne ostrzeżenie
nie zostanie przekazane:
-
w o
becności nieruchomych obiektów
(zaparkowane pojazdy, bariery
zabezpieczające, latarnie, tablice
reklamowe...),
-

w p
rzypadku pojazdów jadących w
przeciwnym kierunku,
-

w t
rakcie jazdy po krętej drodze lub w
przypadku długich zakrętów,
Działanie
F Przy włączonym zapłonie lub pracującym silniku nacisnąć ten
przycisk, aby aktywować funkcję;
kontrolka się zapala. Czujniki, umieszczone na przednim i tylnym
zderzaku, monitorują strefy martwego pola.
Ostrzeżenie jest przekazywane przez
kontrolkę, która zapala się w odpowiednim
lusterku wstecznym, jak tylko pojazd
(samochód osobowy, ciężarówka, jednoślad)
zostanie wykryty i gdy są spełnione
następujące warunki:
-

p
ojazdy muszą poruszać się w tym samym
kierunku,
-
p
rędkość Państwa samochodu zawiera się
w przedziale między 12 km/h i 140 km/h,
- r óżnica prędkości obydwu pojazdów musi
być mniejsza niż 10 km/h,
-

r
uch na drodze musi odbywać się w
sposób płynny,
-

w
przypadku przedłużającego się manewru
wyprzedzania, gdy pojazd wyprzedzany
pozostaje w strefie martwego pola,
-

P
aństwa pojazd porusza się na drodze po
linii prostej lub po łagodnym łuku,
-

P
aństwa pojazd nie ciągnie przyczepy...
J

139
508RXH_pl_Chap04_conduite_ed01-2014
Dzięki czujnikom znajdującym się w zderzaku
funkcja sygnalizuje bliskość przeszkody (osoby,
samochodu, drzewa, barierki...) znajdującej się
w zasięgu czujnika.
Niektóre rodzaje przeszkód (słupki, oznaczenia
robót...), wykryte na początku, mogą być
niewidoczne na końcu manewru ze względu na
występowanie martwych stref.
Pomoc przy parkowaniu
Funkcja nie może w żadnym wypadku
wyręczać kierowcy w zachowaniu
ostrożności i odpowiedzialności.Pomoc włącza się w momencie włączenia
biegu wstecznego. Towarzyszy jej sygnał
d ź w i ę kow y.
Pomoc wyłącza się w momencie wyłączenia
biegu wstecznego.
Pomoc przy parkowaniu
tyłem
Pomoc dźwiękowa
Informacja o bliskości przeszkody sygnalizowana
jest przerywanym sygnałem dźwiękowym,
którego częstotliwość zwiększa się w miarę
zbliżania samochodu do przeszkody.
Dźwięk wydobywający się z głośnika (prawego
lub lewego) pozwala ustalić, po której stronie
znajduje się przeszkoda.
Gdy odległość "samochód/przeszkoda"
jest mniejsza niż 30
centymetrów, sygnał
dźwiękowy staje się ciągły.
Pomoc graficzna
Uzupełnia pomoc dźwiękową poprzez
wyświetlanie na ekranie wielofunkcyjnym
segmentów, które zbliżają się do samochodu.
Gdy przeszkoda jest blisko, na ekranie
wyświetla się symbol "Niebezpieczeństwo".
4
J

170
508RXH_pl_Chap06_securite-enfants_ed01-2014
Foteliki dziecięce
Nieprawidłowa instalacja fotelika dziecięcego w
samochodzie nie gwarantuje bezpieczeństwa
dziecka w razie kolizji.
Sprawdzić, czy pod fotelikiem dziecięcym
nie ma pasa bezpieczeństwa albo
klamry pasa bezpieczeństwa – grozi to
destabilizacją fotelika.
Należy zapiąć pasy bezpieczeństwa lub pasy
fotelika dziecięcego, tak aby ograniczyć
maksymalnie luz względem ciała dziecka,
nawet w przypadku krótkich przejazdów.
Aby zainstalować fotelik dziecięcy z pasem
bezpieczeństwa, należy sprawdzić, czy pas jest
dobrze napięty na foteliku dziecięcym i czy mocno
trzyma fotelik dziecięcy na fotelu samochodu.
Jeżeli fotel pasażera jest regulowany, w razie
potrzeby przesunąć go do przodu.
Na tylnych siedzeniach należy zawsze
pozostawić wystarczająco dużo miejsca
pomiędzy przednim fotelem i:
-
f
otelikiem dziecięcym "tyłem do kierunku
ja zdy ",
-
s

topami dziecka siedzącego w foteliku
"przodem do kierunku jazdy".
W tym celu przesunąć przedni fotel do przodu,
a w razie potrzeby wyprostować także jego
oparcie.
Zalecenia
Ze względów bezpieczeństwa nie należy
pozostawiać:
-

d
ziecka/dzieci bez opieki w
samochodzie,
-

d
ziecka lub zwierzęcia w samochodzie
na słońcu przy zamkniętych szybach,
-

k
luczy w zasięgu dzieci wewnątrz
samochodu.
Aby uniknąć przypadkowego otwarcia drzwi,
włączyć funkcję "Bezpieczeństwo dzieci".
Należy zwracać uwagę, by nie otwierać
tylnych szyb bardziej niż o 1/3.
Aby ochronić młodsze dzieci przed
promieniami słonecznymi, należy wyposażyć
szyby w żaluzje boczne. Część piersiowa pasa bezpieczeństwa
powinna spoczywać na ramionach dziecka i
nie dotykać szyi.
Należy upewnić się, że część brzuszna pasa
bezpieczeństwa spoczywa na udach dziecka.
PEUGEOT zaleca stosowanie podstawek
podwyższających z oparciem, wyposażonych
w prowadnicę pasa na poziomie ramion.
Przy prawidłowo zainstalowanym foteliku
"przodem do kierunku jazdy" jego oparcie
powinno znajdować się jak najbliżej oparcia
fotela, a nawet stykać się z nim, jeżeli to
możliwe.
Należy zdemontować zagłówek przed
zamontowaniem fotelika dziecięcego z
oparciem na miejscu pasażera.
Zagłówek należy schować lub zabezpieczyć
w taki sposób, by w sytuacji nagłego
hamowania nie stwarzał zagrożenia.
Zamontować ponownie zagłówek po zdjęciu
fotelika dziecięcego.Dzieci z przodu
Przepisy dotyczące przewozu dzieci na
miejscu pasażera z przodu różnią się w
zależności od kraju. Należy zapoznać się
z przepisami obowiązującymi w kraju, w
którym Państwo się poruszają.
Należy wyłączyć czołową poduszkę
powietrzną pasażera w momencie instalacji
fotelika dziecięcego na przednim siedzeniu
pasażera w położeniu "tyłem do kierunku
jazdy". W przeciwnym razie dziecko
narażone będzie na poważne obrażenia
ciała lub śmierć w momencie wystrzelenia
poduszki powietrznej.
Instalacja podstawki
podwyższającej
Bezpieczeństwo dzieci

178
508RXH_pl_Chap07_securite_ed01-2014
Układ wspomagający jazdę
po śniegu (Inteligentny
system kontroli trakcji)
Państwa samochód wyposażony jest w układ
wspomagający jazdę po śniegu: Inteligentny
system kontroli trakcji.
Ta automatyczna funkcja umożliwia
wykrywanie przez cały czas sytuacji słabej
przyczepności, które mogą utrudniać
ruszanie z miejsca oraz jazdę samochodem
po świeżym, głębokim śniegu lub po ubitym
śniegu.
W tych sytuacjach Inteligentny system
kontroli trakcji ogranicza poślizg
przednich kół w celu zapewnienia
optymalnej przyczepności i zachowania
żądanego toru jazdy.
W wyjątkowo trudnych warunkach (głęboki
śnieg, błoto…) może okazać się przydatne
czasowe wyłączenie układów dynamicznej
kontroli stabilności i zapobiegającego
poślizgowi kół w celu przywrócenia poślizgu
kół i odzyskania przyczepności.
Zaleca się ponownie włączyć system, gdy tylko
to będzie możliwe.
Na drogach o słabej przyczepności zaleca się
opony zimowe.
Działanie
System zapobiegający blokadzie
kół (ABS) i elektroniczny
rozdzielacz hamowania (REF)
W przypadku hamowania awar yjnego
wcisnąć bardzo mocno pedał hamulca , nie
zmniejszaj ąc nawet na chwilę sił y nacisku.
W przypadku wymiany kół (opon i felg)
zwrócić uwagę, aby posiadały one
homologację zgodną z pojazdem.
Normalne działanie układu ABS
objawia się lekkimi drganiami pedału
hamulca.
Zapalenie się tej kontrolki i
towarzyszący temu sygnał
dźwiękowy oraz informacja tekstowa
oznaczają nieprawidłowe działanie
systemu

ABS, co może spowodować utratę
kontroli nad pojazdem w momencie hamowania.
Zapalenie się tej kontrolki,
sprzężonej z kontrolką STOP ,
oraz towarzyszący temu sygnał
dźwiękowy, a także informacja
tekstowa oznaczają nieprawidłowe działanie
elektronicznego rozdzielacza siły hamowania
(REF), co może być przyczyną utraty kontroli
nad pojazdem w momencie hamowania.
Należy koniecznie zatrzymać pojazd.
W obu przypadkach skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
Bezpieczeństwo

186
508RXH_pl_Chap07_securite_ed01-2014

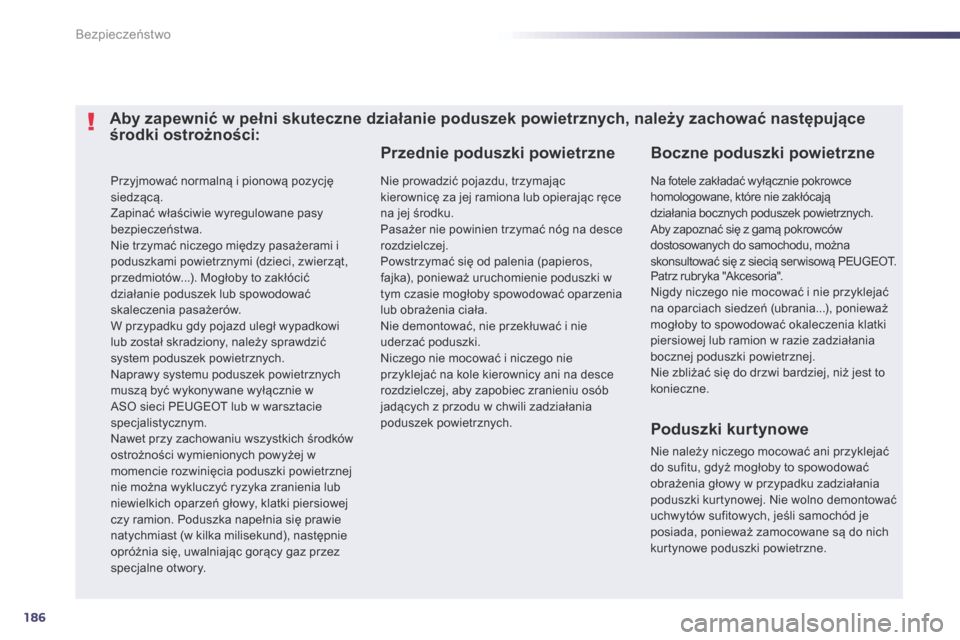

Przyjmować normalną i pionową pozycję
siedzącą.
Zapinać właściwie wyregulowane pasy
bezpieczeństwa.
Nie trzymać niczego między pasażerami i
poduszkami powietrznymi (dzieci, zwierząt,
przedmiotów...). Mogłoby to zakłócić
działanie poduszek lub spowodować
skaleczenia pasażerów.
W przypadku gdy pojazd uległ wypadkowi
lub został skradziony, należy sprawdzić
system poduszek powietrznych.
Naprawy systemu poduszek powietrznych
muszą być wykonywane wyłącznie w
ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Nawet przy zachowaniu wszystkich środków
ostrożności wymienionych powyżej w
momencie rozwinięcia poduszki powietrznej
nie można wykluczyć ryzyka zranienia lub
niewielkich oparzeń głowy, klatki piersiowej
czy ramion. Poduszka napełnia się prawie
natychmiast (w kilka milisekund), następnie
opróżnia się, uwalniając gorący gaz przez
specjalne otwory.
Boczne poduszki powietrzne
Przednie poduszki powietrzne
Poduszki kurtynowe
Nie należy niczego mocować ani przyklejać
do sufitu, gdyż mogłoby to spowodować
obrażenia głowy w przypadku zadziałania
poduszki kurtynowej. Nie wolno demontować
uchwytów sufitowych, jeśli samochód je
posiada, ponieważ zamocowane są do nich
kurtynowe poduszki powietrzne.
Aby zapewnić w pełni skuteczne działanie poduszek powietrznych, należy zachować następujące
środki ostrożności:
Nie prowadzić pojazdu, trzymając
kierownicę za jej ramiona lub opierając ręce
na jej środku.
Pasażer nie powinien trzymać nóg na desce
rozdzielczej.
Powstrzymać się od palenia (papieros,
fajka), ponieważ uruchomienie poduszki w
tym czasie mogłoby spowodować oparzenia
lub obrażenia ciała.
Nie demontować, nie przekłuwać i nie
uderzać poduszki.
Niczego nie mocować i niczego nie
przyklejać na kole kierownicy ani na desce
rozdzielczej, aby zapobiec zranieniu osób
jadących z przodu w chwili zadziałania
poduszek powietrznych. Na fotele zakładać wyłącznie pokrowce
homologowane, które nie zakłócają
działania bocznych poduszek powietrznych.
Aby zapoznać się z gamą pokrowców
dostosowanych do samochodu, można
skonsultować się z siecią ser wisową PEUGEOT.
Patrz rubryka "Akcesoria".
Nigdy niczego nie mocować i nie przyklejać
na oparciach siedzeń (ubrania...), ponieważ
mogłoby to spowodować okaleczenia klatki
piersiowej lub ramion w razie zadziałania
bocznej poduszki powietrznej.
Nie zbliżać się do drzwi bardziej, niż jest to
konieczne.
Bezpieczeństwo

188
508RXH_pl_Chap08_info-pratiques_ed01-2014
A. Przełącznik położenia "Naprawa" lub "Pompowanie".
B.
P

rzełącznik włącz "I" / wyłącz "O".
C.
P

rzycisk wypuszczania powietrza.
D.
C

iśnieniomierz (w barach oraz w p.s.i).
E.
P

ojemnik z:
-

k
ablem z przejściówką do gniazda 12 V,
-

r
óżnymi końcówkami do pompowania
sprzętu sportowego, np. piłek, dętek
rowerowych.
Opis zestawu
F. Wkład ze środkiem uszczelniającym.
G. B iały przewód z korkiem służący do
naprawy.
H.
C

zarny przewód do pompowania.
I.
N

alepka z ograniczeniem prędkości. Nalepka z ograniczeniem prędkości I
powinna być naklejona na kierownicę,
aby przypominać, że jedno koło jest
naprawione tymczasowo.
Nie przekraczać prędkości 80 km/h
podczas jazdy z oponą naprawioną za
pomocą tego typu zestawu.
Informacje praktyczne

190
508RXH_pl_Chap08_info-pratiques_ed01-2014
Jeżeli po upływie pięciu do siedmiu
minut nie można uzyskać tego
ciśnienia, oznacza to, że opony nie
można naprawić; skontaktować
się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym, aby
wezwać pomoc drogową.
F

W

łączyć kompresor, przestawiając
przełącznik B w położenie "I" , aż ciśnienie
w oponie osiągnie 2,0 bary.
P

rodukt uszczelniający wtryskiwany jest
do opony pod ciśnieniem; w trakcie tej
operacji nie wyjmować przewodu z zaworu
(niebezpieczeństwo ochlapania). F
O
dłączyć zestaw i zakręcić korek na
białym przewodzie.
U
ważać, aby nie zabrudzić pojazdu płynem
pozostałym w pojemniku. Trzymać zestaw
pod ręką.
F
P
rzejechać od razu około pięciu kilometrów
z małą prędkością (między 20 i 60 km/h),
aby uszczelnić przebitą oponę.
F
Z
atrzymać się, aby sprawdzić, czy opona
naprawiła się i czy ciśnienie się utrzymuje.
Wykrywanie niskiego ciśnienia
Jeżeli samochód wyposażony jest w
system wykrywania niskiego ciśnienia,
to po naprawie koła kontrolka niskiego
ciśnienia będzie zapalona na stałe
aż do reinicjalizacji systemu w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Informacje praktyczne

232
508RXH_pl_Chap09_verifications_ed01-2014
Unikać dłuższego kontaktu zużytego
oleju i płynów ze skórą.
Większość płynów jest szkodliwa dla
zdrowia i bardzo korozyjna.
Nie należy wylewać zużytego oleju i
płynów do ścieków lub na podłoże.
Zużyty olej należy przelać do pojemników
przeznaczonych do tego celu,
znajdujących się w ASO sieci PEUGEOT
lub w warsztacie specjalistycznym.
Zużyte oleje i płyny
Uzupełnienie
Uzupełnienie dodatku musi być bezwzględnie
wykonywane w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Poziom dodatku do oleju
napędowego (Diesel z
filtrem cząstek stałych)
Minimalny poziom dodatku sygnalizowany jest
zapaleniem się kontrolki ser wisowej, któremu
towarzyszy sygnał dźwiękowy oraz komunikat
na wyświetlaczu w zestawie wskaźników.
Poziom płynu chłodzącego
Poziom tego płynu powinien znajdować
się w pobliżu oznaczenia "MA XI", lecz
nigdy go nie przekraczać.
Wymiana płynu chłodzącego
Płyn ten nie wymaga wymiany.
Charakterystyka płynu
Płyn ten musi spełniać wymagania producenta.
Charakterystyka płynu
Aby zapewnić optymalną skuteczność
czyszczenia i uniknąć zamarzania, nie należy
uzupełniać ani zastępować płynu wodą.
Poziom płynu spryskiwaczy
szyb i spryskiwaczy reflektorów
W pojazdach wyposażonych w
spryskiwacze reflektorów minimalny
poziom płynu sygnalizowany jest poprzez
sygnał dźwiękowy oraz komunikat na
wyświetlaczu w zestawie wskaźników.
Gdy silnik jest ciepły, temperatura płynu
chłodzącego jest regulowana przez motowentylator.
Ponieważ układ chłodzenia działa pod ciśnieniem,
należy odczekać co najmniej godzinę od
wyłączenia silnika przed odkręceniem korka.
Aby uniknąć poparzenia, odkręcić korek o dwa
obroty, co spowoduje spadek ciśnienia. Gdy
ciśnienie spadnie, odkręcić korek i uzupełnić
poziom płynu.
Przy najbliższym zatrzymaniu samochodu
uzupełnić poziom.
Motowentylator może się włączyć
po w yłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogł yby się wkręcić w łopatki. W warunkach zimowych zaleca się
używanie płynu na bazie alkoholu
etylowego albo metanolu.
K
