508_es_Chap00b_vue-ensemble_ed02-2014

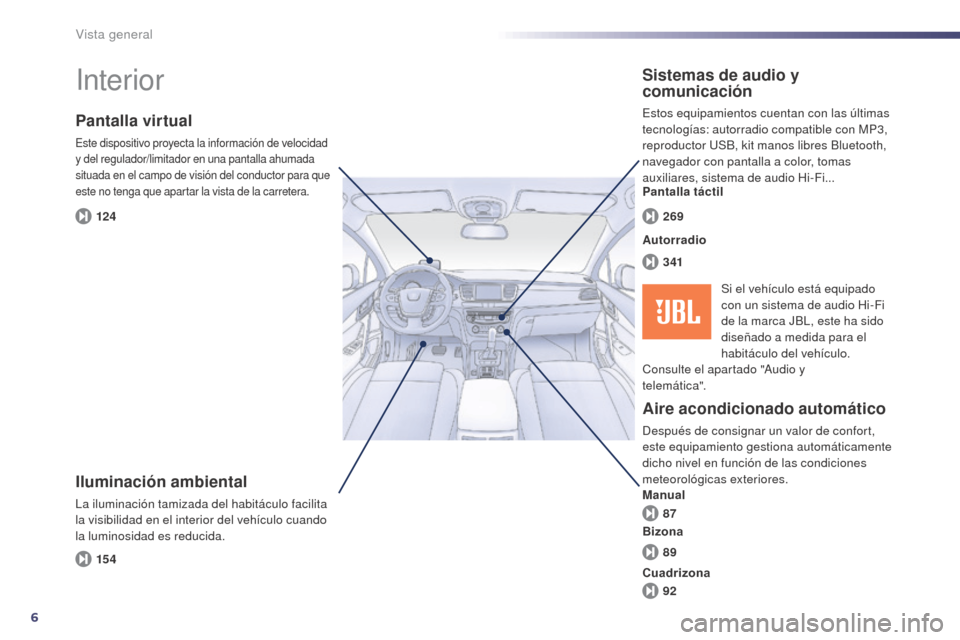

Interior
Iluminación ambiental
La iluminación tamizada del habitáculo facilita
la visibilidad en el interior del vehículo cuando
la luminosidad es reducida.
Pantalla virtual
Este dispositivo proyecta la información de velocidad
y del regulador/limitador en una pantalla ahumada
situada en el campo de visión del conductor para que
este no tenga que apartar la vista de la carretera.
Aire acondicionado automático
Después de consignar un valor de confort,
este equipamiento gestiona automáticamente
dicho nivel en función de las condiciones
meteorológicas exteriores.
Sistemas de audio y
comunicación
Estos equipamientos cuentan con las últimas
tecnologías: autorradio compatible con MP3,
reproductor USB, kit manos libres Bluetooth,
navegador con pantalla a color, tomas
auxiliares, sistema de audio Hi-Fi...
Autorradio Pantalla táctil
Manual
BizonaSi el vehículo está equipado
con un sistema de audio Hi-Fi
de la marca JBL, este ha sido
diseñado a medida para el
habitáculo del vehículo.
Consulte el apartado "Audio y
telemática".
Cuadrizona
Vista general

207
508_es_Chap08_info-pratiques_ed02-2014

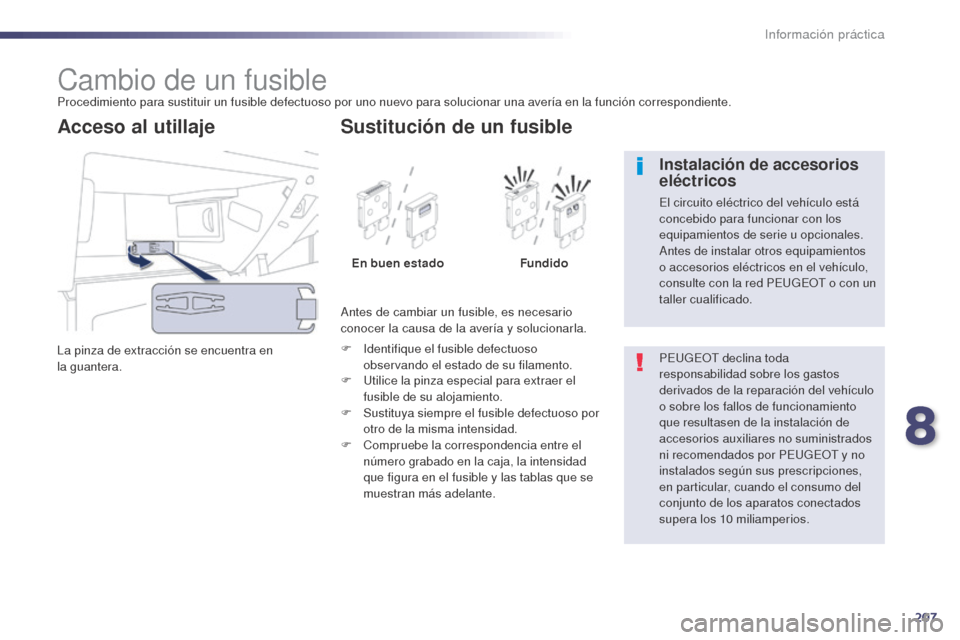

Cambio de un fusibleProcedimiento para sustituir un fusible defectuoso por uno nuevo para solucionar una avería en la función correspondiente.
La pinza de extracción se encuentra en
la

guantera.
Acceso al utillaje
Antes de cambiar un fusible, es necesario
conocer la causa de la avería y solucionarla.
F
I
dentifique el fusible defectuoso
observando el estado de su filamento.
Sustitución de un fusible
En buen estado Fundido
F
U
tilice la pinza especial para extraer el
fusible de su alojamiento.
F

Su
stituya siempre el fusible defectuoso por
otro de la misma intensidad.
F

C
ompruebe la correspondencia entre el
número grabado en la caja, la intensidad
que figura en el fusible y las tablas que se
muestran más adelante. PEUGEOT declina toda
responsabilidad sobre los gastos
derivados de la reparación del vehículo
o sobre los fallos de funcionamiento
que resultasen de la instalación de
accesorios auxiliares no suministrados
ni recomendados por PEUGEOT y no
instalados según sus prescripciones,
en particular, cuando el consumo del
conjunto de los aparatos conectados
supera los 10


miliamperios.
Instalación de accesorios
eléctricos
El circuito eléctrico del vehículo está
concebido para funcionar con los
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte con la red PEUGEOT o con un
taller cualificado.
8
Información práctica

212
508_es_Chap08_info-pratiques_ed02-2014

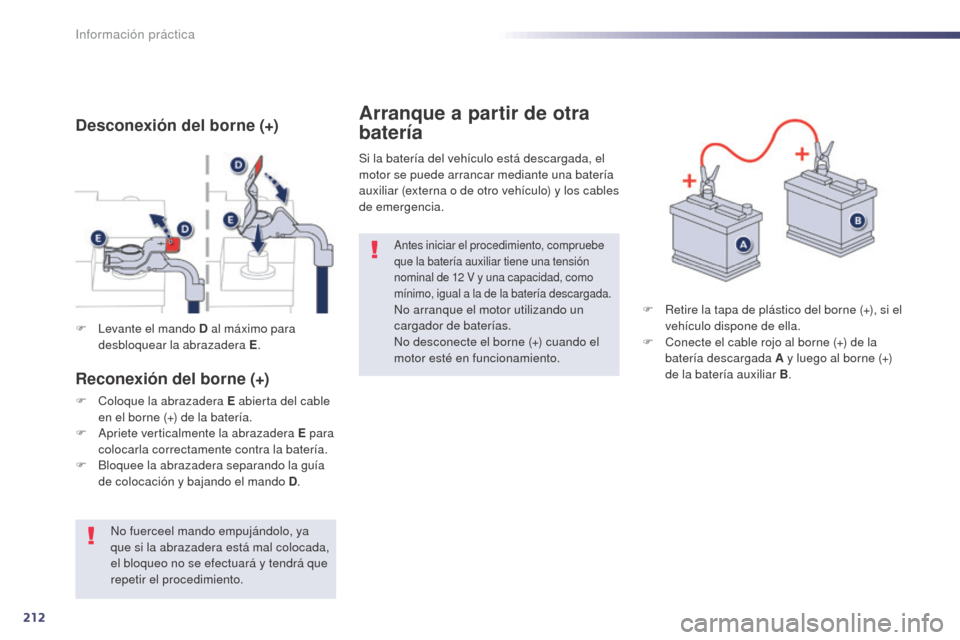

Arranque a partir de otra
batería
Si la batería del vehículo está descargada, el
motor se puede arrancar mediante una batería
auxiliar (externa o de otro vehículo) y los cables
de emergencia.
Antes iniciar el procedimiento, compruebe
que la batería auxiliar tiene una tensión
nominal de 12 V y una capacidad, como
mínimo, igual a la de la batería descargada.
No arranque el motor utilizando un
cargador de baterías.
No desconecte el borne (+) cuando el
motor esté en funcionamiento. F
R etire la tapa de plástico del borne (+), si el
vehículo dispone de ella.
F

C
onecte el cable rojo al borne (+) de la
batería descargada A y luego al borne (+)
de la batería auxiliar B .
F

L

evante el mando D al máximo para
desbloquear la abrazadera E .
Desconexión del borne (+)
Reconexión del borne (+)
F Coloque la abrazadera E abierta del cable
en el borne (+) de la batería.
F

A
priete verticalmente la abrazadera E para
colocarla correctamente contra la batería.
F

B
loquee la abrazadera separando la guía
de colocación y bajando el mando D .
No fuerceel mando empujándolo, ya
que si la abrazadera está mal colocada,
el bloqueo no se efectuará y tendrá que
repetir el procedimiento.
Información práctica

213
508_es_Chap08_info-pratiques_ed02-2014

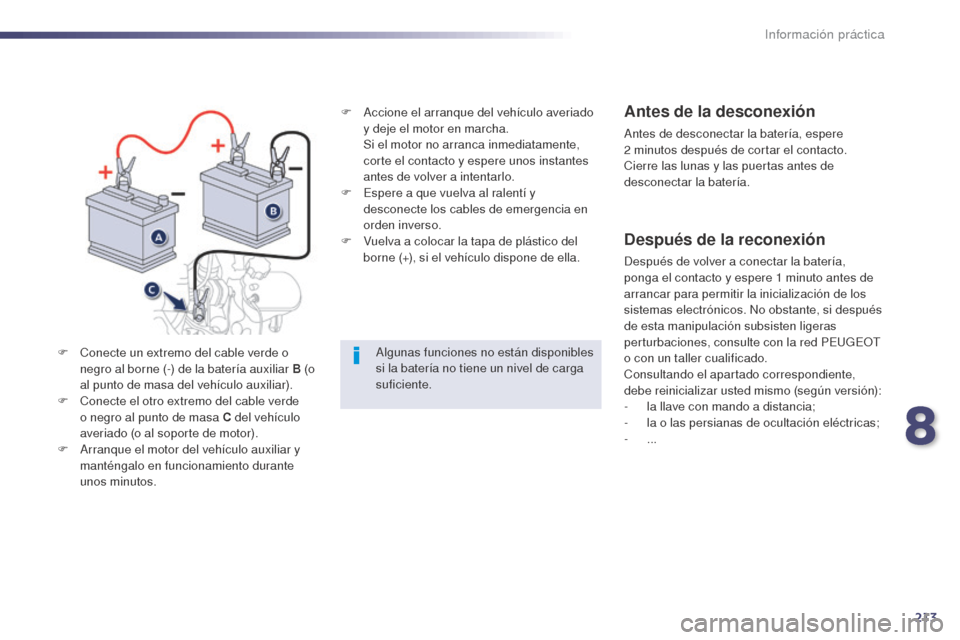

F Accione el arranque del vehículo averiado y deje el motor en marcha.


S
i el motor no arranca inmediatamente,
corte el contacto y espere unos instantes
antes de volver a intentarlo.
F

E
spere a que vuelva al ralentí y
desconecte los cables de emergencia en
orden inverso.
F

V
uelva a colocar la tapa de plástico del
borne (+), si el vehículo dispone de ella.
Algunas funciones no están disponibles
si la batería no tiene un nivel de carga
suficiente.Antes de la desconexión
Antes de desconectar la batería, espere
2 minutos después de cortar el contacto.
Cierre las lunas y las puertas antes de
desconectar la batería.
Después de la reconexión
Después de volver a conectar la batería,
ponga el contacto y espere 1 minuto antes de
arrancar para permitir la inicialización de los
sistemas electrónicos. No obstante, si después
de esta manipulación subsisten ligeras
perturbaciones, consulte con la red PEUGEOT
o con un taller cualificado.
Consultando el apartado correspondiente,
debe reinicializar usted mismo (según versión):
-

l
a llave con mando a distancia;
-

l
a o las persianas de ocultación eléctricas;
-


...
F

C

onecte un extremo del cable verde o
negro al borne (-) de la batería auxiliar B (o
al punto de masa del vehículo auxiliar).
F

C

onecte el otro extremo del cable verde
o negro al punto de masa C

del vehículo
averiado (o al soporte de motor).
F

A

rranque el motor del vehículo auxiliar y
manténgalo en funcionamiento durante
unos minutos.
8
Información práctica

272
02
508_es_Chap11c_SMEGplus-i_ed02-2014

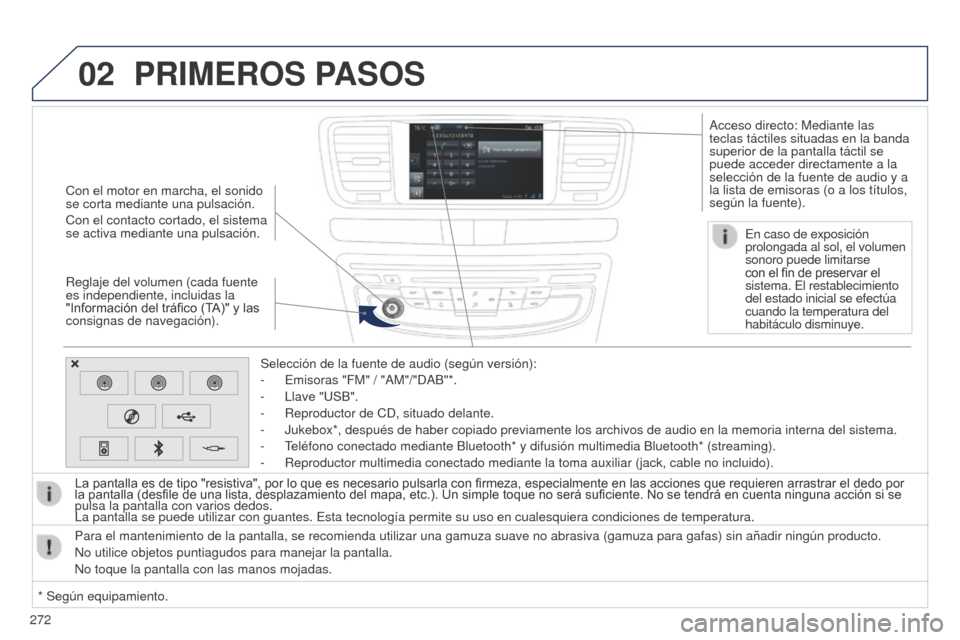

Con el motor en marcha, el sonido
se corta mediante una pulsación.
Con el contacto cortado, el sistema
se activa mediante una pulsación.
Reglaje del volumen (cada fuente
es independiente, incluidas la
"Información del tráfico (TA)" y las
consignas de navegación).Selección de la fuente de audio (según versión):
-

Emisoras "FM" / "AM"/"DAB"*.
-


Llave "USB".
-


Reproductor de CD, situado delante.
-


Jukebox*, después de haber copiado previamente los archivos de audio \
en la memoria interna del sistema.
-


T
eléfono conectado mediante Bluetooth* y difusión multimedia Blueto\
oth* (streaming).
-

Reproductor multimedia conectado mediante la toma auxiliar (jack, cable\
no incluido).
La pantalla es de tipo "resistiva", por lo que es necesario pulsarla con firmeza, especialmente en las acciones que requieren arrastrar el dedo por
la pantalla (desfile de una lista, desplazamiento del mapa, etc.). Un simple toque no será suficiente. No se tendrá en cuenta ninguna acción si se
pulsa la pantalla con varios dedos.
La pantalla se puede utilizar con guantes. Esta tecnología permite su\
uso en cualesquiera condiciones de temperatura.
PRIMEROS PASOS
* Según equipamiento. Para el mantenimiento de la pantalla, se recomienda utilizar una gamuza \
suave no abrasiva (gamuza para gafas) sin añadir ningún producto\
.
No utilice objetos puntiagudos para manejar la pantalla.
No toque la pantalla con las manos mojadas. En caso de exposición
prolongada al sol, el volumen
sonoro puede limitarse
con el fin de preservar el
sistema. El restablecimiento
del estado inicial se efectúa
cuando la temperatura del
habitáculo disminuye.
Acceso directo: Mediante las
teclas táctiles situadas en la banda
superior de la pantalla táctil se
puede acceder directamente a la
selección de la fuente de audio y a
la lista de emisoras (o a los títulos,
según la fuente).

275
508_es_Chap11c_SMEGplus-i_ed02-2014
Nivel 1Nivel 2 Nivel 3 Comentarios
Multimedia Lista Lista de emisoras FM
Pulsar en una emisora de radio para seleccionarla.
Multimedia
Fuente Radio FMSeleccionar el cambio de fuente.
Radio DAB
Radio AM
Jukebox
CD
USB
iPod
Bluetooth
AUX
Multimedia Memorizar
Pulsar en un espacio vacío y, a continuación, en
"Memorizar".

279
508_es_Chap11c_SMEGplus-i_ed02-2014
Nivel 1Nivel 2 Nivel 3 Comentarios
Multimedia
Página secundaria Lista multimedia
Presentación del último soporte multimedia utilizado.
Multimedia
Página secundaria Ajustes Multimedia
Ajustes Reproducción aleatoria
(todas las pistas)
Seleccionar los parámetros de reproducción.Reproducción aleatoria
(álbum actual)
Reproducción en circuito
Amplificación AUX
Radio
Ajustes Seguimiento RDS
Activar o desactivar las opciones.
Seguimiento DAB/FM
Visualización RadioText
Apariencia de las viñetas de
radio DAB
Avisos
Ajustes Información del tráfico (TA)
Activar o desactivar las opciones.El tiempo
Entretenimiento - Deporte
Config. alertas
Validar
Guardar los cambios.

286
04
508_es_Chap11c_SMEGplus-i_ed02-2014

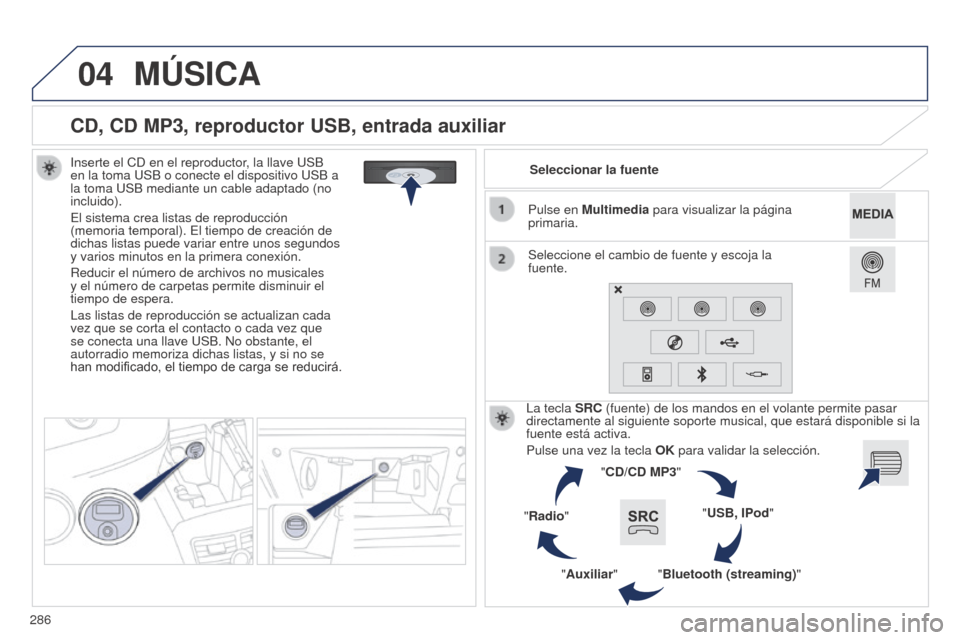

CD, CD MP3, reproductor USB, entrada auxiliar
Inserte el CD en el reproductor, la llave USB
en la toma USB o conecte el dispositivo USB a
la toma USB mediante un cable adaptado (no
incluido).
El sistema crea listas de reproducción
(memoria temporal). El tiempo de creación de
dichas listas puede variar entre unos segundos
y varios minutos en la primera conexión.
Reducir el número de archivos no musicales
y el número de carpetas permite disminuir el
tiempo de espera.
Las listas de reproducción se actualizan cada
vez que se corta el contacto o cada vez que
se conecta una llave USB. No obstante, el
autorradio memoriza dichas listas, y si no se
han modificado, el tiempo de carga se reducirá.Seleccionar la fuente
La tecla SRC (fuente) de los mandos en el volante permite pasar
directamente al siguiente soporte musical, que estará disponible si l\
a
fuente está activa.
Pulse una vez la tecla OK para validar la selección.
"CD/CD MP3"
"USB, IPod"
"Bluetooth (streaming)"
"Auxiliar"
"Radio" Seleccione el cambio de fuente y escoja la
fuente. Pulse en Multimedia para visualizar la página
primaria.
MúSICA
