2014 PEUGEOT 5008 audio

.
.
Sadržaj
Pokazivači smjera 152
Četiri žmigavca 152
Zvučna signalizacija 152
Otkrivanje preniskog tlaka u gumama 153
Sustav ESC 155
Sigurnosni pojasi 158
Zračni jastuci 162
Sigurnost
Električna parkirna kočnica 166
Pomoć pri pokretanju na kosini 170
Virtualni ekran 173
"Distance alert" 175
Limitator brzine 178
Te m p o m a t 181
Ručni mjenjač 18 4
Pokazivač promjene stupnja prijenosa 185
Upravljani mjenjač 18 6
Automatski mjenjač 191
Stop & Start 195
Pomoć pri parkiranju 198
Kamera za vožnju natrag 200
Mjerenje raspoloživog mjesta za parkiranje 201
Vožnja
Poziv u pomoć ili poziv za pomoć na cesti 265
WIP Com 3D 269
WIP Nav+ 313
WIP Sound 367
Audio i telematika
Slikovno pretraživanjeAbecedno kazalo
Poklopac motora 204
Ostali ste bez goriva (dizel) 205
Benzinski motori 206
Dizel motori 207
Provjera razine tekućina 208
Provjere 211
Provjere
Pribor za privremeni popravak gume 213
Zamjena kotača 223
Lanci za snijeg 230
Zamjena žarulje 231
Zamjena osigurača 237
Akumulator 12 V 244
Štedljiv način rada 247
Zamjena metlice brisača 248
Vuča vozila 248
Kuka za prikolicu 250
Postavljanje krovnog nosača 252
Štitnik za snijeg 253
Dodatna oprema 254
Praktične informacije
Benzinski motori 256
Mase (benzinski motori) 257
Dizel motori 258
Mase (dizel motori) 259
Dimenzije 263
Elementi identifi kacije 264
Te h n ički podaci

166
173
63
269
313
367
292,
348,
374
297,
335,
377
265
Upoznavanje vozila
8
Unutrašnjost


Električna parkirna kočnica

Taj sustav omogućuje automatsko pritezanje
nakon
gašenja motora i automatsko otpuštanje
pri ubrzavanju.
Vozač može u svakom trenutku sklopkom pritegnuti ili
otpustiti parkirnu kočnicu.


Audio i komunikacijski sustavi

U tu opremu ugrađene su najnovije tehnologije:
WIP Sound koji podržava format MP3, WIP Plug,
WIP Bluetooth, WIP Com 3D ili WIP Nav+ sa
sklopivim ekranom u boji formata 16/9, audio
sustav JBL, pomoćne utičnice.


Virtualni ekran

Taj sustav projicira određene podatke u vidnom polju
vozača: brzinu vozila, podatke tempomata / limitatora
brzine i podatke funkcije upozorenja na razmak
"Distance alert".


Automatski dvozonski klima uređaj

Vozač i suvozač mogu namjestiti različitu
temperaturu, svaki za svoju stranu kabine.
Sustav automatski održava zadanu vrijednost,
prilagođavajući se vanjskim vremenskim uvjetima.
WIP Sound WIP Nav+ WIP Plug
WIP Bluetooth
Peugeot Assistance

WIP Com 3D

Upoznavanje vozila
10
Voz ačko mjesto




1.
Kontakt brava.

2.
Sklopka audio sustava i telematike ispod
obruča upravljača.

3.
Sklopke brisača / perača stakla / putnog
računala.

4.
Središnji otvori za prozračivanje koji se
mogu usmjeravati i zatvoriti.

5.
Virtualni ekran.

6.
Višenamjenski ekran.

7.
Isključivanje zračnog jastuka suvozača.

8.
Bočni otvor za prozračivanje koji se može
usmjeravati i zatvoriti.

9.
Pretinac za rukavice - Audio/video utičnice.

10.
Središnja konzola.

11.
Utičnica 12 V.

12 .
Sklopke grijanja / klima uređaja.

13.
Audio sustav i telematika.

14 .
Impulsni prekidači.

Višenamjenski ekran
46


























Monokromatski ekran A (uz autoradio)


Tipke

Na ekranu se prikazuju sljedeći podaci:


- sat,

- datum,

- vanjska temperatura * (u slučaju opasnosti
od poledice prikazana vrijednost bljeska),

- poruke upozorenja,

- audio oprema (radio, CD, ...),

- putno računalo (vidi kraj odgovarajuće
točke).
Privremeno se mogu prikazivati poruke
upozorenja (npr. "Emission control system
faulty" (neispravan sustav pročišćavanja) ili
informativne poruke (npr. "Boot open" (otvoren
prtljažnik). Neke od tih poruka možete izbrisati
pritiskom na tipku "strelica < ]"






Glavni izbornik



)
Pritisnite tipku "MENU"
za otvaranje
glavnog izbornika
, zatim se pritiscima na
tipku "
" ili "
" nižu pojedini izbornici:


- radio-CD,

- konfiguracija vozila,

- opcije,

- podešavanja prikaza,

- jezici,

- mjerne jedinice.

)
Pritiskom na tipku "OK"
otvara se
označeni izbornik. Na upravljačkoj ploči autoradija nalaze se
sljedeće tipke:


)
pritiskom na tipku "MENU"
otvara se glavni
izbornik
,

)
pritiskom na tipku "
" ili"
" na ekranu se nižu
pojedini podaci,

)
pritiskom na tipku "MODE"
bira se stalno
prikazana funkcija (putno računalo, audio, ...),

)
pritiskom na tipku "
" ili "
" mijenja se
vrijednost podatka,

)
pritiskom na tipku "OK"
potvrđuje se
izabrana stavka,
ili

Radio-CD

Ako je autoradio uključen, nakon označavanja i
otvaranja izbornika "Radio- CD", možete uključiti ili
isključiti pojedine funkcije radija (RDS praćenje, REG
način rada), CD uređaja ili CD izmjenjivača (introscan -
slušanje početaka pjesama, reprodukcija slučajnim
redoslijedom, ponavljanje CD-a).


)
pritiskom na ovu tipku poništava
se trenutna radnja.


*
Samo uz klima uređaj.
Više detalja o aplikaciji Radio i CD
možete naći u točki "Audio i telematika".


Prikazi na ekranu

Višenamjenski ekran
48





























Monokromatski ekran C
(uz WIP Sound)


Glavni izbornik

Ovisno o kontekstu, prikazuju se sljedeći
podaci:


- sat,

- datum,

- vanjska temperatura, uz klima uređaj (u
slučaju opasnosti od poledice prikazana
vrijednost bljeska),

- audio funkcije,

- putno računalo (vidi odgovarajuću točku),

- poruke upozorenja,

- izbornici za određivanje parametara ekrana
i opreme u vozilu.



Izbornik "Audio
funkcije"
Tipke


Na upravljačkoj ploči autoradija nalaze se
sljedeće tipke:


)
pritiskom na tipku " MENU
" otvara se
glavni izbornik
,

)
pritiskom na tipku "
" ili "
" na ekranu se
nižu pojedini podaci,

)
pritiskom na tipku " MODE
" bira se stalno
prikazana funkcija (putno računalo, audio, ...),

)
pritiskom na tipku "
" ili "
" mijenja se
vrijednost podatka,

)
pritiskom na tipku " OK
" potvrđuje se
izabrana stavka,
ili


)
Otvorite glavni izbornik
pritiskom na tipku
"MENU"
:


- audio funkcije,

- putno računalo (vidi odgovarajuću točku),

- osobne postavke - konfiguracija,

- telefon (komplet za telefoniranje bez ruku
Bluetooth).




Ako je autoradio uključen, nakon označavanja i otvaranja
izbornika "Radio- CD", možete uključiti ili isključiti
pojedine funkcije radija (RDS praćenje, REG način rada),
CD uređaja (introscan - slušanje početaka pjesama,
reprodukcija slučajnim redoslijedom, ponavljanje CD-a).


)
pritiskom na ovu tipku poništava
se trenutna radnja.




)
Pritiskom na tipku "
" ili "
" označite
željeni izbornik, zatim potvrdite pritiskom
na tipku " OK
".



Više detalja o aplikaciji "Audio funkcije"
možete naći u točki WIP Sound.



Prikazi na ekranu

2
Višenamjenski ekran
51
Kad je ekran rasklopljen, na njemu se prikazuju
sljedeći podaci:


- sat,

- datum,

- nadmorska visina,

- vanjska temperatura (u slučaju opasnosti
od poledice prikazana vrijednost bljeska),

- audio funkcije,

- podaci ugrađenog navigacijskog sustava.

- grafička pomoć pri parkiranju,

- rezultat mjerenja raspoloživog mjesta za
parkiranje,

- podaci iz imenika i o telefonu,

- izbornici za konfiguraciju ekrana i
navigacijskog sustava,
Na upravljačkoj ploči navigacijskog sustava:


)
pritiskom na jednu od namjenskih tipki
"RADIO"
, "MUSIC"
, "NAV"
, "TRAFFIC"
,
"SETUP"
ili "PHONE"
otvara se
odgovarajući izbornik,





















Sklopivi ekran u boji 16/9 (uz WIP Nav+ ili WIP Com 3D)


Tipke


i uz WIP Nav+:


- poruke upozorenja,

- slika iz kamere za vožnju natrag,

- podaci putnog računala,

- izbornik za konfiguraciju opreme vozila.



)
pritiskom na ovu tipku poništava
se radnja u tijeku, uz povratak na
prethodni prikaz.

Više podataka o tim aplikacijama
možete naći u točki "Audio i telematika".

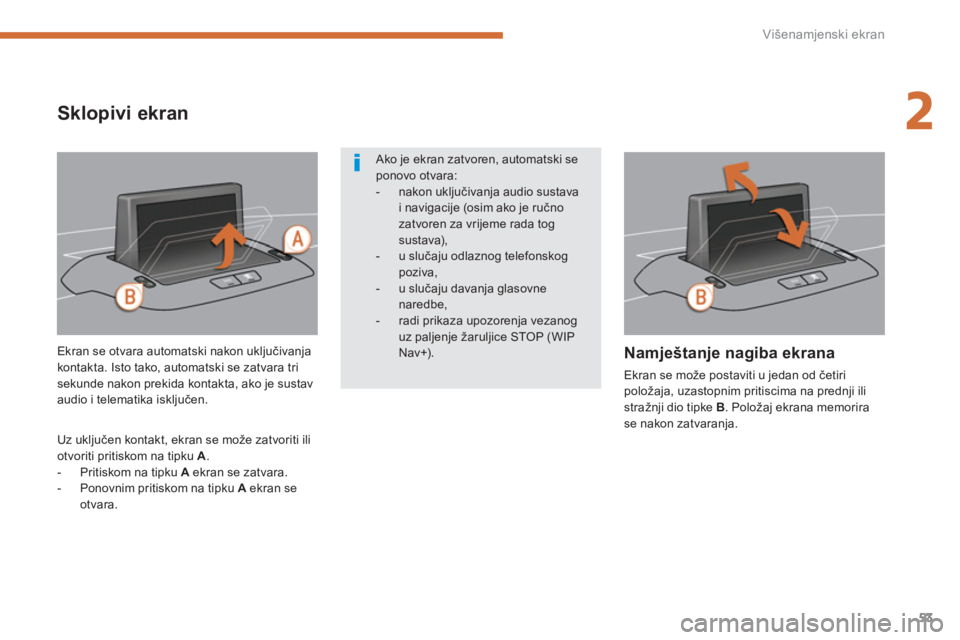

Za rukovanje sklopivim ekranom
(otvaranje, zatvaranje, namještanje
položaja...), pogledajte točku "Sklopivi
ekran".



Prikazi na ekranu


)
ponuđene stavke biraju se okretanjem
navigatora,

)
označena stavka potvrđuje se pritiskom na
navigator,
ili

2
Višenamjenski ekran
53

Ekran se otvara automatski nakon uključivanja
kontakta. Isto tako, automatski se zatvara tri
sekunde nakon prekida kontakta, ako je sustav
audio i telematika isključen.

Uz uključen kontakt, ekran se može zatvoriti ili
otvoriti pritiskom na tipku A
.


- Pritiskom na tipku A
ekran se zatvara.

- Ponovnim pritiskom na tipku A
ekran se
otvara.


Namještanje nagiba ekrana

Ekran se može postaviti u jedan od četiri
položaja, uzastopnim pritiscima na prednji ili
stražnji dio tipke B
. Položaj ekrana memorira
se nakon zatvaranja.

Ako je ekran zatvoren, automatski se
ponovo otvara:


- nakon uključivanja audio sustava
i navigacije (osim ako je ručno
zatvoren za vrijeme rada tog
sustava),

- u slučaju odlaznog telefonskog
poziva,

- u slučaju davanja glasovne
naredbe,

- radi prikaza upozorenja vezanog
uz paljenje žaruljice STOP (WIP
Nav+).




















Sklopivi ekran

Otvaranje
84

Elektroničko kodirano pokretanje

U ključu se nalazi elektronički čip s posebnim
kodom. Nakon uključivanja kontakta, taj
kod mora biti prepoznat kako bi se odobrilo
pokretanje motora.
Sustav kodiranog pokretanja blokira sustav
kontrole motora nekoliko trenutaka nakon
prekida kontakta i tako onemogućuje
pokretanje motora u slučaju provale.













Zaštita od krađe

U slučaju neispravnosti, pali se ova
žaruljica, oglašava se zvučni signal i
prikazuje se poruka na ekranu.
U tom slučaju, vozilo se ne može pokrenuti;
obratite se što prije mreži PEUGEOT.
Dobro čuvajte naljepnicu priloženu ključevima
koje ste dobili s vozilom.











Pokretanje motora



)
Umetnite ključ u kontakt bravu.
Sustav prepoznaje kod i odobrava
pokretanje.

)
Okrenite ključ do kraja prema armaturnoj
ploči, u položaj 3 (elektropokretač).


)
Otpustite ključ odmah nakon pokretanja
motora.



Gašenje motora



)
Zaustavite vozilo.

)
Okrenite ključ do kraja prema sebi, u
položaj 1 (stop)
.

)
Izvadite ključ iz kontakt brave.


Štedljiv način rada

Nakon gašenja motora (ključ u položaju
1 - Stop
), neke funkcije poput audio sustava i
telematike, brisača, kratkih svjetala, stropnih
svjetala... možete koristiti još u ukupnom
trajanju od trideset minuta.

Teži predmet (privjesak za ključeve...)
zakvačen za ključ, koji ga povlači prema
dolje u osi brave, mogao bi uzrokovati
neispravnost.
Za više detalja, pogledajte točku
"Praktične informacije" - "Štedljiv način
rada".


Kad je motor ugašen, ser vo uređaj
kočnica ne djeluje.
