2014 PEUGEOT 5008 stop start

.
.
Sadržaj
Pokazivači smjera 152
Četiri žmigavca 152
Zvučna signalizacija 152
Otkrivanje preniskog tlaka u gumama 153
Sustav ESC 155
Sigurnosni pojasi 158
Zračni jastuci 162
Sigurnost
Električna parkirna kočnica 166
Pomoć pri pokretanju na kosini 170
Virtualni ekran 173
"Distance alert" 175
Limitator brzine 178
Te m p o m a t 181
Ručni mjenjač 18 4
Pokazivač promjene stupnja prijenosa 185
Upravljani mjenjač 18 6
Automatski mjenjač 191
Stop & Start 195
Pomoć pri parkiranju 198
Kamera za vožnju natrag 200
Mjerenje raspoloživog mjesta za parkiranje 201
Vožnja
Poziv u pomoć ili poziv za pomoć na cesti 265
WIP Com 3D 269
WIP Nav+ 313
WIP Sound 367
Audio i telematika
Slikovno pretraživanjeAbecedno kazalo
Poklopac motora 204
Ostali ste bez goriva (dizel) 205
Benzinski motori 206
Dizel motori 207
Provjera razine tekućina 208
Provjere 211
Provjere
Pribor za privremeni popravak gume 213
Zamjena kotača 223
Lanci za snijeg 230
Zamjena žarulje 231
Zamjena osigurača 237
Akumulator 12 V 244
Štedljiv način rada 247
Zamjena metlice brisača 248
Vuča vozila 248
Kuka za prikolicu 250
Postavljanje krovnog nosača 252
Štitnik za snijeg 253
Dodatna oprema 254
Praktične informacije
Benzinski motori 256
Mase (benzinski motori) 257
Dizel motori 258
Mase (dizel motori) 259
Dimenzije 263
Elementi identifi kacije 264
Te h n ički podaci

105
195
108
124
Upoznavanje vozila
4

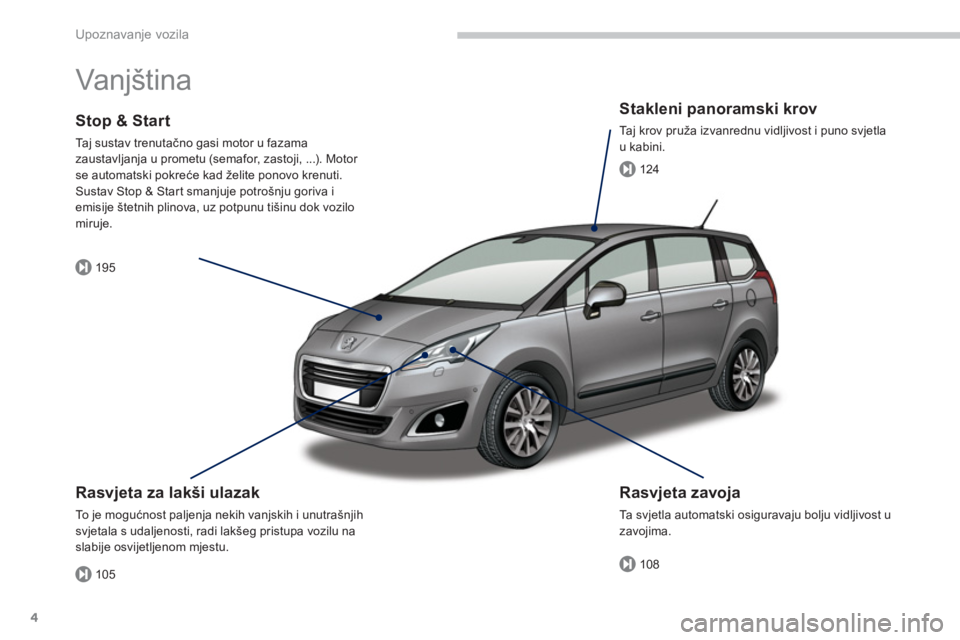

Vanjština


Rasvjeta za lakši ulazak

To j e m o g ućnost paljenja nekih vanjskih i unutrašnjih
svjetala s udaljenosti, radi lakšeg pristupa vozilu na
slabije osvijetljenom mjestu.



Stop & Start

Taj sustav trenutačno gasi motor u fazama
zaustavljanja u prometu (semafor, zastoji, ...). Motor
se automatski pokreće kad želite ponovo krenuti.
Sustav Stop & Start smanjuje potrošnju goriva i
emisije štetnih plinova, uz potpunu tišinu dok vozilo
miruje.


Rasvjeta zavoja

Ta svjetla automatski osiguravaju bolju vidljivost u
zavojima.


Stakleni panoramski krov

Taj krov pruža izvanrednu vidljivost i puno svjetla
u kabini.

27
30
198
156
87
201
195
173
152
175
92
Upoznavanje vozila
16

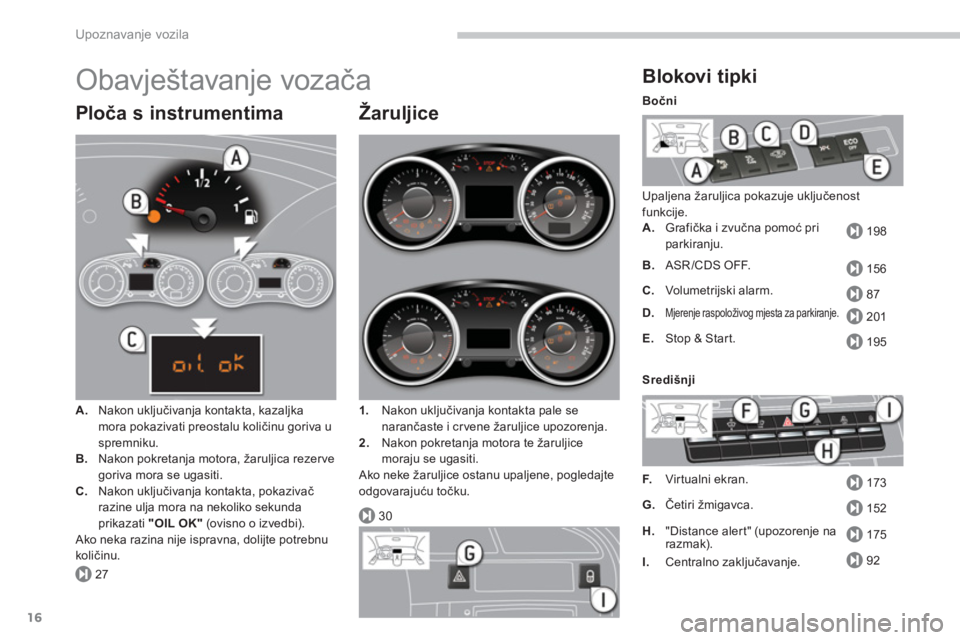

Obavještavanje vozača


Ploča s instrumentima



A.
Nakon uključivanja kontakta, kazaljka
mora pokazivati preostalu količinu goriva u
spremniku.

B.
Nakon pokretanja motora, žaruljica rezerve
goriva mora se ugasiti.

C.
Nakon uključivanja kontakta, pokazivač
razine ulja mora na nekoliko sekunda
prikazati "OIL OK"
(ovisno o izvedbi).
Ako neka razina nije ispravna, dolijte potrebnu
količinu.


Žaruljice



1.
Nakon uključivanja kontakta pale se
narančaste i cr vene žaruljice upozorenja.

2.
Nakon pokretanja motora te žaruljice
moraju se ugasiti.
Ako neke žaruljice ostanu upaljene, pogledajte
odgovarajuću točku.


Blokovi tipki


Upaljena žaruljica pokazuje uključenost
funkcije.


A.
Grafička i zvučna pomoć pri
parkiranju.

B.
ASR /CDS OFF.

C.
Volumetrijski alarm.

D.
Mjerenje raspoloživog mjesta za parkiranje.


E.
Stop & Start.

F.
Virtualni ekran.

G.
Četiri žmigavca.

Bočni




Središnji



H.
"Distance alert" (upozorenje na
razmak).

I.
Centralno zaključavanje.

195
Upoznavanje vozila
20

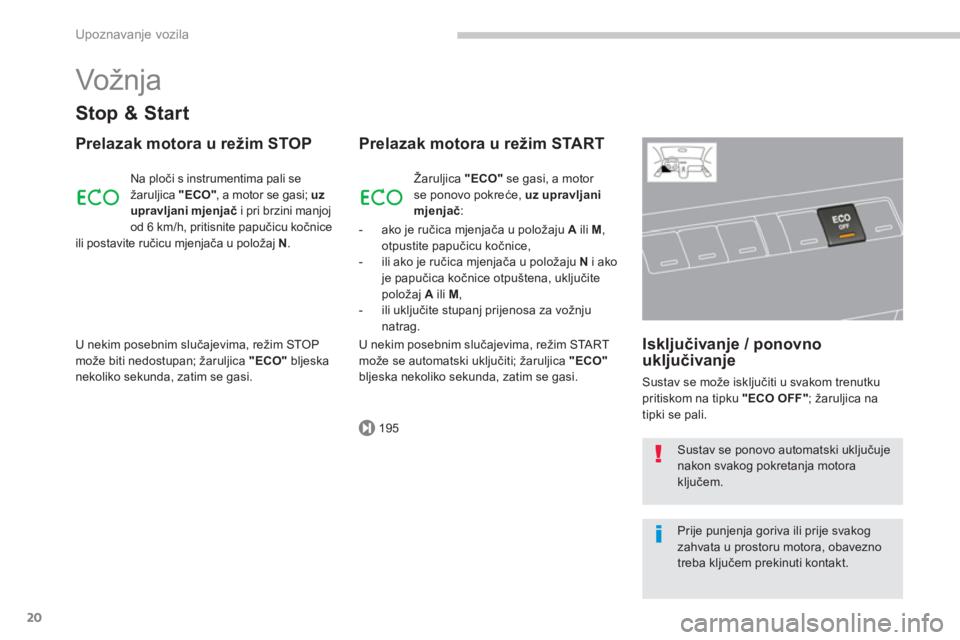

Vožnja


Stop & Start


Prelazak motora u režim STOP

Na ploči s instrumentima pali se
žaruljica "ECO"
, a motor se gasi; uz
upravljani mjenjač
i pri brzini manjoj
od 6 km/h, pritisnite papučicu kočnice
ili postavite ručicu mjenjača u položaj N
.
U nekim posebnim slučajevima, režim STOP
može biti nedostupan; žaruljica "ECO"
bljeska
nekoliko sekunda, zatim se gasi.


Prelazak motora u režim START

Žaruljica "ECO"
se gasi, a motor
se ponovo pokreće, uz upravljani
mjenjač
:
U nekim posebnim slučajevima, režim START
može se automatski uključiti; žaruljica "ECO"

bljeska nekoliko sekunda, zatim se gasi.


Isključivanje / ponovno
uključivanje

Sustav se može isključiti u svakom trenutku
pritiskom na tipku "ECO OFF"
; žaruljica na
tipki se pali.
Sustav se ponovo automatski uključuje
nakon svakog pokretanja motora
ključem.
Prije punjenja goriva ili prije svakog
zahvata u prostoru motora, obavezno
treba ključem prekinuti kontakt.


- ako je ručica mjenjača u položaju A
ili M
,
otpustite papučicu kočnice,

- ili ako je ručica mjenjača u položaju N
i ako
je papučica kočnice otpuštena, uključite
položaj A
ili M
,

- ili uključite stupanj prijenosa za vožnju
natrag.

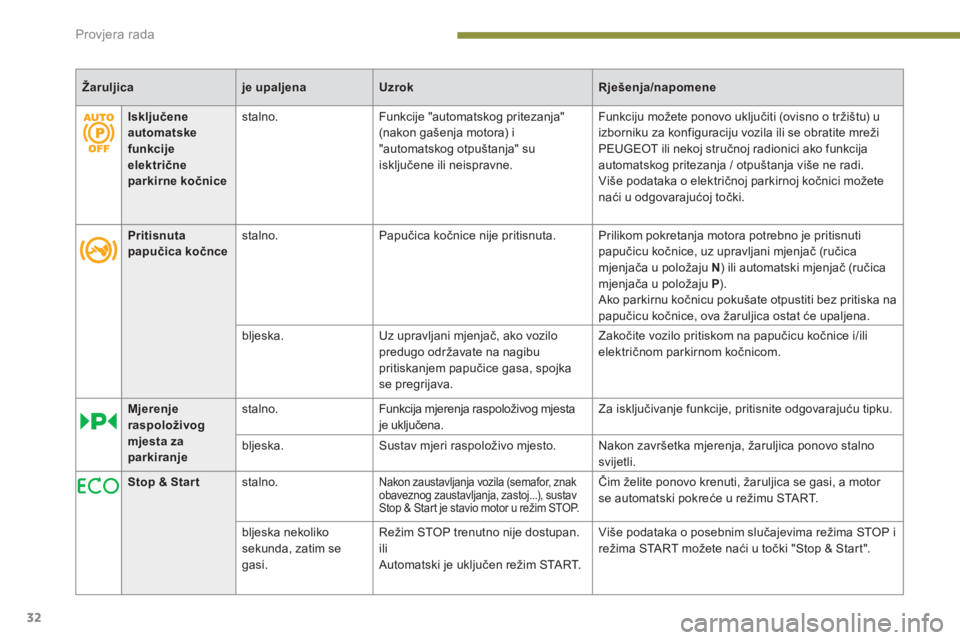

Provjera rada
32


Žaruljica



je upaljena



Uzrok



Rješenja/napomene







Isključene
automatske
funkcije
električne
parkirne kočnice


stalno. Funkcije "automatskog pritezanja"
(nakon gašenja motora) i
"automatskog otpuštanja" su
isključene ili neispravne. Funkciju možete ponovo uključiti (ovisno o tržištu) u
izborniku za konfiguraciju vozila ili se obratite mreži
PEUGEOT ili nekoj stručnoj radionici ako funkcija
automatskog pritezanja / otpuštanja više ne radi.
Više podataka o električnoj parkirnoj kočnici možete
naći u odgovarajućoj točki.




Pritisnuta
papučica kočnce


stalno. Papučica kočnice nije pritisnuta. Prilikom pokretanja motora potrebno je pritisnuti
papučicu kočnice, uz upravljani mjenjač (r učica
mjenjača u položaju N
) ili automatski mjenjač (r učica
mjenjača u položaju P
).
Ako parkirnu kočnicu pokušate otpustiti bez pritiska na
papučicu kočnice, ova žaruljica ostat će upaljena.

bljeska. Uz upravljani mjenjač, ako vozilo
predugo održavate na nagibu
pritiskanjem papučice gasa, spojka
se pregrijava. Zako
čite vozilo pritiskom na papučicu kočnice i/ili
električnom parkirnom kočnicom.


Mjerenje
raspoloživog
mjesta za
parkiranje


stalno. Funkcija mjerenja raspoloživog mjesta
je uključena. Za isključivanje funkcije, pritisnite odgovarajuću tipku.

bljeska. Sustav mjeri raspoloživo mjesto. Nakon završetka mjerenja, žaruljica ponovo stalno
svijetli.




Stop & Start


stalno.
Nakon zaustavljanja vozila (semafor, znak
obaveznog zaustavljanja, zastoj...), sustav
Stop & Start je stavio motor u režim STOP. Čim želite ponovo krenuti, žaruljica se gasi, a motor
se automatski pokreće u režimu START.

bljeska nekoliko
sekunda, zatim se
gasi. Režim STOP trenutno nije dostupan.
ili
Automatski je uključen režim START. Više podataka o posebnim slučajevima režima STOP i
režima START možete naći u točki "Stop & Start".

2
Višenamjenski ekran
57

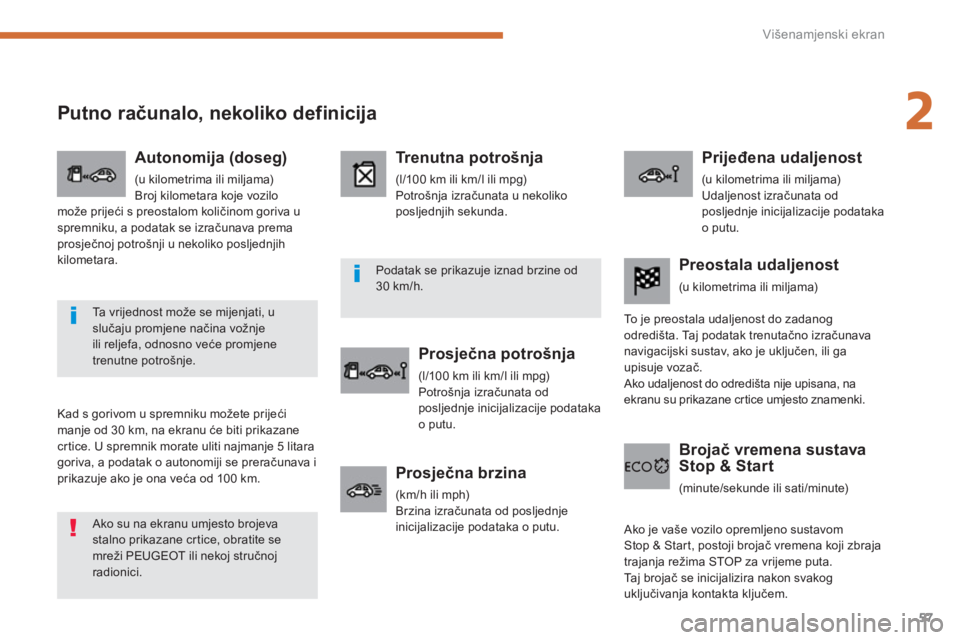

Putno računalo, nekoliko definicija


Kad s gorivom u spremniku možete prijeći
manje od 30 km, na ekranu će biti prikazane
crtice. U spremnik morate uliti najmanje 5 litara
goriva, a podatak o autonomiji se preračunava i
prikazuje ako je ona veća od 100 km.


Autonomija (doseg)

(u kilometrima ili miljama)
Broj kilometara koje vozilo
može prijeći s preostalom količinom goriva u
spremniku, a podatak se izračunava prema
prosječnoj potrošnji u nekoliko posljednjih
kilometara.


Trenutna potrošnja

(l/100 km ili km/l ili mpg)
Potrošnja izračunata u nekoliko
posljednjih sekunda.


Prosječna potrošnja

(l/100 km ili km/l ili mpg)
Potrošnja izračunata od
posljednje inicijalizacije podataka
o putu.


Prijeđena udaljenost

(u kilometrima ili miljama)
Udaljenost izračunata od
posljednje inicijalizacije podataka
o putu.



Prosječna brzina

(km/h ili mph)
Brzina izračunata od posljednje
inicijalizacije podataka o putu.








Brojač vremena sustava
Stop & Start
(minute/sekunde ili sati/minute)

Ako je vaše vozilo opremljeno sustavom
Stop & Start, postoji brojač vremena koji zbraja
trajanja režima STOP za vrijeme puta.
Taj brojač se inicijalizira nakon svakog
uključivanja kontakta ključem.




Preostala udaljenost

(u kilometrima ili miljama)

To je preostala udaljenost do zadanog
odredišta. Taj podatak trenutačno izračunava
navigacijski sustav, ako je uključen, ili ga
upisuje vozač.
Ako udaljenost do odredišta nije upisana, na
ekranu su prikazane crtice umjesto znamenki.


Ako su na ekranu umjesto brojeva
stalno prikazane crtice, obratite se
mreži PEUGEOT ili nekoj stručnoj
radionici.
Ta vrijednost može se mijenjati, u
slučaju promjene načina vožnje
ili reljefa, odnosno veće promjene
trenutne potrošnje.
Podatak se prikazuje iznad brzine od
30 km/h.

3
Komfor
61

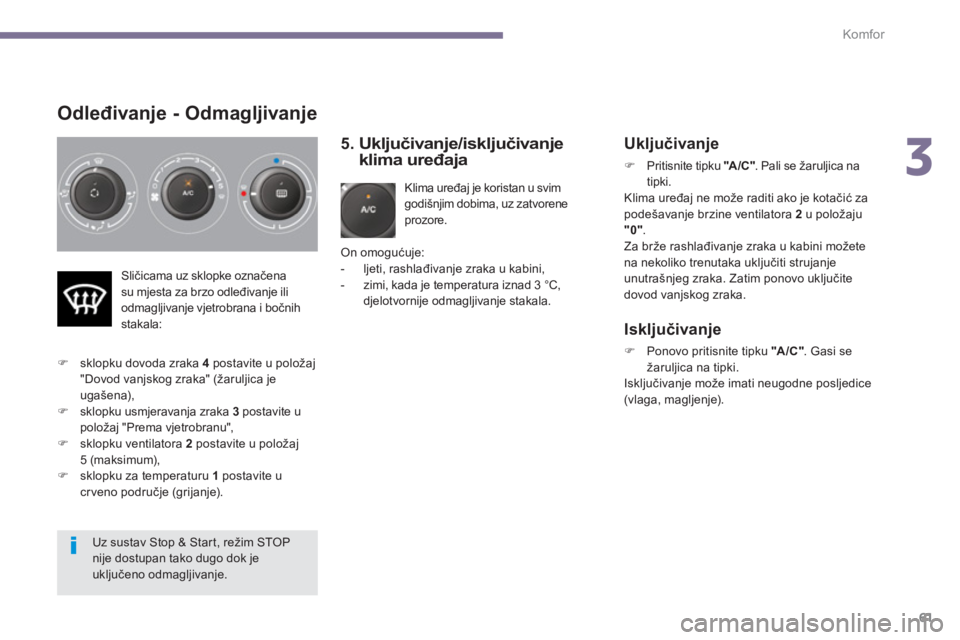

Odleđivanje - Odmagljivanje



5. Uključivanje/isključivanje
klima uređaja

Klima uređaj je koristan u svim
godišnjim dobima, uz zatvorene
prozore.
On omogućuje:


- ljeti, rashlađivanje zraka u kabini,

- zimi, kada je temperatura iznad 3 °C,
djelotvornije odmagljivanje stakala.



Uključivanje



)
Pritisnite tipku "A /C "
. Pali se žaruljica na
tipki.
Klima uređaj ne može raditi ako je kotačić za
podešavanje brzine ventilatora 2
u položaju
"0"
.
Za brže rashlađivanje zraka u kabini možete
na nekoliko trenutaka uključiti strujanje
unutrašnjeg zraka. Zatim ponovo uključite
dovod vanjskog zraka. Sličicama uz sklopke označena
su mjesta za brzo odleđivanje ili
odmagljivanje vjetrobrana i bočnih
stakala:


)
sklopku dovoda zraka 4
postavite u položaj
"Dovod vanjskog zraka" (žaruljica je
ugašena),

)
sklopku usmjeravanja zraka 3
postavite u
položaj "Prema vjetrobranu",

)
sklopku ventilatora 2
postavite u položaj
5 (maksimum),

)
sklopku za temperaturu 1
postavite u
crveno područje (grijanje).



Isključivanje



)
Ponovo pritisnite tipku "A /C "
. Gasi se
žaruljica na tipki.
Isključivanje može imati neugodne posljedice
(vlaga, magljenje).







Uz sustav Stop & Start, režim STOP
nije dostupan tako dugo dok je
uključeno odmagljivanje.

3
Komfor
65

Isključivanje/ponovno
uključivanje sustava



)
Kotačić za podešavanje brzine strujanja
zraka okrećite ulijevo dok se ne ugase sve
žaruljice.
Tada su isključene sve funkcije sustava.
Sustav više ne upravlja toplinskim komforom.
U vožnji ćete moći osjetiti samo blagi protok
zraka koji nastaje zbog kretanja vozila.


)
Kotačić za podešavanje brzine strujanja
zraka okrenite udesno ili pritisnite tipku
"AUTO "
za ponovno uključivanje sustava,
na vrijednosti koje su bile zadane prije
isključivanja.


9. Ventilacija u stražnjem dijelu (Rear)



)
Pritiskom na ovu tipku uključuje
se strujanje zraka prema
stražnjim mjestima. Temperatura
zraka u stražnjem lijevom
dijelu jednaka je temperaturi
podešenoj za prednju lijevu
stranu, a u stražnjem desnom
dijelu ona je jednaka temperaturi
podešenoj za prednju desnu
stranu. Žaruljica na tipki se pali.




8. Strujanje unutrašnjeg zraka



)
Pritisnite ovu tipku za
uključivanje strujanja
unutrašnjeg zraka. Pali se
žaruljica izabranog načina rada.


- Zatvaranje / dovod vanjskog
zraka (automatski način).
Pritisnite ovu tipku, pali se
žaruljica.

7. Podešavanje brzine strujanja zraka



)
Okretanjem kotačića ulijevo
brzina strujanja zraka se
smanjuje, a okretanjem udesno
ona se povećava.
Žaruljice protoka zraka, između dvije lopatice,
postupno se pale u skladu sa zadanom
vrijednošću.






Uz sustav Stop & Start, režim STOP
nije dostupan tako dugo dok je
uključeno odmagljivanje.

Izbjegavajte dulju vožnju s isključenim
klima uređajem.

- Zatvaranje dovoda vanjskog
zraka (ručni način). Za
uključivanje strujanja
unutrašnjeg zraka pritisnite ovu
tipku, pali se žaruljica.

Kad je uključeno strujanje unutrašnjeg zraka,
kabina je izolirana od vanjskih neugodnih
mirisa i dima.


)
Što prije pritisnite tipku "auto" za uključivanje
dovoda vanjskog zraka, kako ne bi došlo do
magljenja stakala.
