2014 PEUGEOT 5008 pojistka

.
.
Obsah
Uspořádání interiéru 117
Středová konzola 119
Multimédia vzadu 122
Prosklená panoramatická střecha 124
Uspořádání zavazadlového
prostoru
(5 míst) 125
Uspořádání zavazadlového
prostoru
(7 míst) 126
Vnitřní uspořádání
Dětské autosedačky 132
Deaktivace airbagu spolujezdce vpředu 134
Úchyty ISOFIX 144
Dětská pojistka 151
Bezpečnost dětí
Přístrojové desky 27
Kontrolky 30
Ukazatele 39
Seřizovací tlačítka 43
Kontrola funkcí Seznámení s vozidlem
Obrazovka A bez autorádia 44
Obrazovka A s autorádiem 46
Obrazovka C (WIP Sound) 48
Výsuvná barevná obrazovka 16/9
(WIP Nav+ nebo WIP Com 3D) 51
Palubní počítač 54
Vícefunkční obrazovky
Topení a větrání 58
Manuální klimatizace 60
Odmlžování - odmrazování zadního okna 62
Automatická dvouzónová klimatizace 63
Přední sedadla 66
Zadní sedadla, 2. řada 72
Přístup ke 3. řadě 74
Zadní sedadla, 3. řada 75
Modularita sedadel 77
Zpětná zrcátka 78
Seřízení volantu 80
Pohodlí
Klíč s dálkovým ovladačem 81
Alarm 87
Ovládání oken 89
Dveře 91
Zavazadlový prostor 94
Palivová nádrž 96
Zařízení proti záměně paliva
(naftové motory) 99
Otevírání
Ovladače světel 100
Denní světla 104
Automatické rozsvěcování světel 106
Nastavení sklonu světlometů 107
Osvětlení zatáčky 108
Ovladače stěračů 109
Automatické stírání 112
Stropní světla 114
Tlumené osvětlení interiéru 115
Viditelnost
Ekologicko-ekonomická jízda

.Seznámení s vozidlem
9
Místo řidiče




1.
Ovladače regulátoru rychlosti / omezovače
rychlosti.

2.
Ovladač pro nastavení volantu.

3.
Ovladače vnějšího osvětlení a směrových
světel.

4.
Přístrojová deska.

5.
Airbag řidiče.
Zvukové výstražné zařízení.

6.
Řadicí páka.

7.
Ovladač elektrické parkovací brzdy.

8.
Zásuvka 12 V.

9.
Ovladač clony prosklené panoramatické
střechy.

10.
Úložný prostor na straně řidiče (Příručka
pro uživatele).

11.
Ovladač otevírání kapoty.

12 .
Ovladače vnějších zpětných zrcátek.
Ovladače oken.
Dětská pojistka.

13.
Ovladač pro ruční nastavení sklonu
světlometů.

14 .
Boční panel s ovladači.

15.
Tryska pro odmrazování oken předních
dveří.

16.
Tryska pro odmrazování čelního skla.

.
163
159
151
Seznámení s vozidlem
17
Bezpečnost cestujících


Čelní airbag spolujezdce



1.
Zasunutí klíče.

2.
Zvolení polohy:
"OFF"
(neutralizace) při montáži dětské
sedačky zády ke směru jízdy,
"ON"
(ak tivac e) při použití sedadla dospělou
osobou nebo při montáži dětské sedačky
čelem ke směru jízdy.

3.
Vytažení klíče při zachování zvolené polohy.



Bezpečnostní pásy a čelní
airbag spolujezdce


A.
Kontrolka nezapnutí / rozepnutí pásů
vpředu anebo vzadu.

B.
Kontrolka pásu vpředu vlevo.

C.
Kontrolka pásu vpředu vpravo.

D.
Kontrolka pásu vzadu vpravo.

E.
Kontrolka pásu vzadu uprostřed.

F.
Kontrolka pásu vzadu vlevo.

G.
Kontrolka dezaktivace čelního airbagu
spolujezdce.

H.
Kontrolka aktivace čelního airbagu
spolujezdce.


Elektrická dětská pojistka

Rozsvícení kontrolky signalizuje stav této
funkce.
Zamknutí zadních dveří a dezaktivace ovladačů
zadních oken.


7 míst (3. řada)



I.
Kontrolka bezpečnostního pásu vzadu vpravo.

J.
Kontrolka bezpečnostního pásu vzadu vlevo.

4
Otevírání
93






Nouzové ovládání

Systém umožňující mechanické zamknutí a
odemknutí dveří v případě výpadku napájení z
akumulátoru nebo poruchy systému centrálního
zamykání.
Zamknutí dveří spolujezdců
vpředu a vzadu

Zamknutí dveří řidiče



)
Zasuňte klíč do zámku dveří a otočte jím
směrem dozadu.
Můžete taktéž použít postup určený pro dveře
spolujezdců.


Odemknutí dveří řidiče



)
Zasuňte klíč do zámku dveří a otočte jím
směrem dopředu.



Odemknutí dveří spolujezdců
vpředu a vzadu



)
Přitáhněte vnitřní kliku pro otevírání dveří.




Automatické zamknutí

Při překročení rychlosti 10 km/h se dveře a
zavazadlový prostor automaticky zamknou.
Jestliže jsou jedny z dveří otevřené, k
centrálnímu automatickému zamknutí nedojde.
Pokud je otevřený zavazadlový prostor, je
centrální automatické zamknutí dveří aktivní.


Neutralizace



)
Stiskněte znovu toto tlačítko na více než
dvě sekundy.



Odemknutí



)
Při rychlosti vyšší než 10 km/h stiskněte
toto tlačítko pro dočasné odemknutí dveří a
zavazadlového prostoru.


V případě nárazu vozidla se dveře
automaticky odemknou.


)
Otevřete dveře.

)
Zkontrolujte, zda není na zadních dveřích
aktivována dětská pojistka (viz příslušná
kapitola).

)
Demontujte černé víčko na bočnici dveří
pomocí klíče.

)
Opatrně zasuňte klíč do otvoru a poté bez
otáčení přemístěte přesunutím západku
směrem k vnitřní straně dveří .

)
Vyjměte klíč a namontujte zpět víčko.

)
Uzavřete dveř
e a zkontrolujte správné
uzamknutí vozidla z vnějšku.

Zobrazí se potvrzující hlášení, doprovázené
zvukovým signálem.

7
Bezpečnost dětí
151

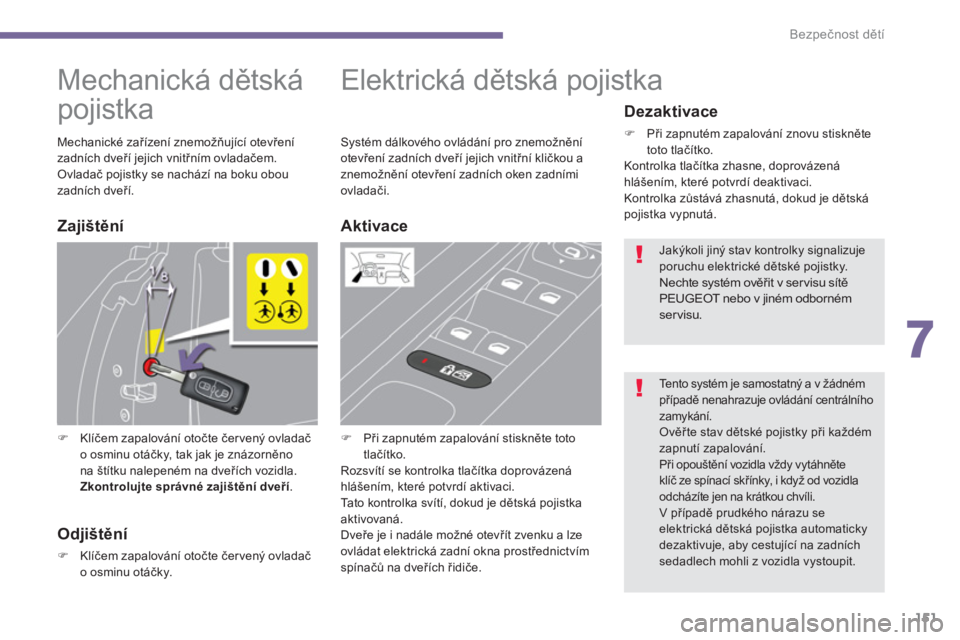

Mechanická dětská
pojistka


)
Klíčem zapalování otočte červený ovladač
o osminu otáčky, tak jak je znázorněno
na štítku nalepeném na dveřích vozidla.
Zkontrolujte správné zajištění dveří
.







Elektrická dětská pojistka



)
Při zapnutém zapalování stiskněte toto
tlačítko.
Rozsvítí se kontrolka tlačítka doprovázená
hlášením, které potvrdí aktivaci.
Tato kontrolka svítí, dokud je dětská pojistka
aktivovaná.
Dveře je i nadále možné otevřít zvenku a lze
ovládat elektrická zadní okna prostřednictvím
spínačů na dveřích řidiče.


Zajištění

Odjištění



)
Klíčem zapalování otočte červený ovladač
o osminu otáčky.






Aktivace
Dezaktivace



)
Při zapnutém zapalování znovu stiskněte
toto tlačítko.
Kontrolka tlačítka zhasne, doprovázená
hlášením, které potvrdí deaktivaci.
Kontrolka zůstává zhasnutá, dokud je dětská
pojistka vypnutá.

Jakýkoli jiný stav kontrolky signalizuje
poruchu elektrické dětské pojistky.

Nechte systém ověřit v ser visu sítě
PEUGEOT nebo v jiném odborném
servisu.


Tento systém je samostatný a v žádném
případě nenahrazuje ovládání centrálního
zamykání.
Ověřte stav dětské pojistky při každém
zapnutí zapalování.
Při opouštění vozidla vždy vytáhněte
klíč ze spínací skřínky, i když od vozidla
odcházíte jen na krátkou chvíli.
V případě prudkého nárazu se
elektrická dětská pojistka automaticky
dezaktivuje, aby cestující na zadních
sedadlech mohli z vozidla vystoupit.
Systém dálkového ovládání pro znemožnění
otevření zadních dveří jejich vnitřní kličkou a
znemožnění otevření zadních oken zadními
ovladači. Mechanické zařízení znemožňující otevření
zadních dveří jejich vnitřním ovladačem.
Ovladač pojistky se nachází na boku obou
zadních dveří.

11
Praktické informace
239

Přístup k pojistkám



)
Viz odstavec "Přístup k pomůckám".

Č.
pojistky


Proud
(A)



Funkce




F8



20

Autorádio, rádio s telefonem, měnič CD, vícefunkční obrazovka,
detekce poklesu tlaku v pneumatikách, siréna alarmu, počítač
alarmu, telematická jednotka.


F9



30

Zásuvka 12 V vpředu, zapalovač cigaret, zásuvka 12 V vzadu.


F10



15

Ovladače pod volantem.


F11



15

Slaboproudá spínací skřínka.


F12



15

Snímač přítomnosti přívěsu, snímač deště / světelné intenzity,
napájení pojistek F32, F34, F35.


F13



5

Rozvodná jednotka motoru, počítač airbagů
.


F14



15



Přístrojová deska, displej na přístrojové desce, napájení pojistky F33.



F15



30

Zamykání a nadstandardní zamykání.


F17



40

Odmrazování zadního okna, napájení pojistky F30.

11
Praktické informace
241

Pojistky v motorovém
prostoru
Pojistková skříňka se nachází v motorovém
prostoru, v blízkosti autobaterie.
Č.
pojistky


Proud
(A)


Funkce




F2



15

Zvukové výstražné zařízení.


F3



10

Ostřikovač skel vpředu / vzadu.


F4



10

Denní světla.


F5



15

Elektromag. ventily vyprázdnění zachycovače benzinových par,
odlehčení turbíny a regulace tlaku turbodmychadla (1,6 l THP),
ohřívač olejových par (1,6 l THP), ohřívač nafty (1,6 l HDI).


F6



10

Diagnostická zásuvka, natáčecí světlomety, čerpadlo filtru
pevných částic (naftový motor), "Distance alert" (asistent pro
dodržování bezpečného odstupu od vpředu jedoucího vozidla),
ovládání seřizování zpětných zrcátek.


F7



10

Počítač posilovače řízení, automatická převodovka, motorek
seřizování sklonu natáčecích světlometů.


F8



20

Ovládání startéru.


F9



10

Spínače spojkového a brzdového pedálu.


F11



40

Ventilátor klimatizace.


Přístup k pojistkám



)
Otevřete víko.

)
Vyměňte pojistku (viz příslušný odstavec).

)
Po zásahu víko velmi pečlivě uzavřete pro
zaručení těsnosti pojistkové skříňky.



Tabulka pojistek
