2014 Peugeot 308 CC pojistky

3
OBSAH
308cc_Cs_Chap00a_sommaire_ed01-2013
Směrová světla 93Výstražná světla 93Zvuková houkačka 93Tísňové volání nebo volání na linku asistenční služby 94Systémy asistence při brzdění 94Systémy kontroly směrové stability 95Bezpečnostní pásy 97Airbagy 100Dětské autosedačky 104Dezaktivace čelního airbagu spolujezdce 105Dětské autosedačky ISOFIX 110
BEZPEČNOST 93  113
Parkovací (ruční) brzda 114Mechanická převodovka 114Doporučení pro změnu převodového stupně 115Automatická převodovka 116Stop & Start 119Detekce poklesu tlaku 122Omezovač rychlosti 124Regulátor rychlosti "Tempomat" 126Parkovací asistent 128
ŘÍZENÍ 114  129
Kapota motoru 131Úplné vyčerpání paliva (diesel) 132Benzinové motory 133Naftové motory 134Kontrola hladiny náplní 135Kontroly 138
OVĚŘOVÁNÍ 130  139
Sada pro dočasnou opravu pneumatiky 140Výměna kola 145Sněhové řetězy 149Výměna žárovky 150Výměna pojistky 155Autobaterie 12 V 161Režim úspory energie 164Výměna stírací lišty 165Odtažení vozidla 165Tažení přívěsu 167Kryt pro zimní období 168Příslušenství 168
PRAKTICKÉ INFORMACE 140  169
Benzinové motory 170Hmotnost vozidla s benzinovým motorem 171Naftové motory 172Hmotnost vozidla s naftovým motorem 173Rozměry 174Identifi kační prvky 175
TECHNICKÉ CHARAKTERISTIKY 170 CHARAKTERISTIKY 170 CHARAKTERISTIKY 176
AUDIO A TELEMATIKA 177 TELEMATIKA 177 TELEMATIKA 251
VIZUÁLNÍ REJSTŘÍK 252  255
ABECEDNÍ REJSTŘÍK 256  260
Případ tísně nebo potřeby asistenční služby 177WIP Nav+ 179WIP Sound 233
7
8
9
10
11

9
133
OVĚŘOVÁNÍ

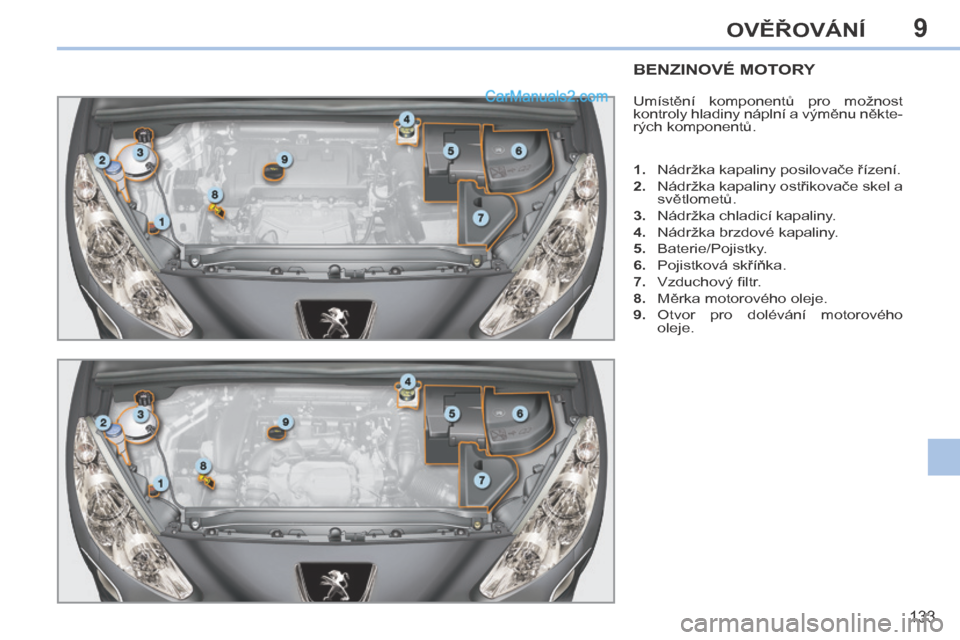

BENZINOVÉ MOTORY
Umístění komponentů pro možnost
kontroly hladiny náplní a výměnu někte-
rých komponentů.
1. Nádržka kapaliny posilovače řízení.
2. Nádržka kapaliny ostřikovače skel a světlometů.
3. Nádržka chladicí kapaliny.
4. Nádržka brzdové kapaliny.
5. Baterie/Pojistky.
6. Pojistková skříňka.
7. Vzduchový fi ltr.
8. Měrka motorového oleje.
9. Otvor pro dolévání motorového oleje.

9
134
OVĚŘOVÁNÍ
N A F T O V É M O T O R Y
Umístění komponentů pro možnost
kontroly hladiny náplní, výměnu kom-
ponentů, naplnění a odvzdušnění pali-
vového okruhu.
1. Nádržka kapaliny posilovače řízení.
2. Nádržka kapaliny ostřikovače skel a světlometů.
3. Nádržka chladicí kapaliny.
4. Nádržka brzdové kapaliny.
5. Baterie / Pojistky.
6. Pojistková skříňka.
7. Vzduchový fi ltr.
8. Měrka motorového oleje.
9. Otvor pro dolévání motorového oleje.
10. Ruční čerpadlo pro naplnění a od- vzdušnění palivového okruhu * .
* Podle typu motoru.

10
!
i
155
PRAKTICKÉ INFORMACE
PEUGEOT odmítá odpovědnost
za náklady na opravu vozidla nebo
za poruchy jeho funkce způsobené
nainstalováním doplňkového vy-
bavení, které není dodáváno a do-
poručeno společností PEUGEOT
a nebylo nainstalováno podle je-
jích předpisů, zejména je-li celková
spotřeba dodatečně připojených
přístrojů větší než 10 miliampér. Instalace elektrického
příslušenství
Elektrický obvod vozidla je navržen
tak, aby mohl pracovat se sériovým
a na přání montovaným vybave-
ním.
Před instalováním dalšího vyba-
vení nebo elektrických doplňků do
vozidla se poraďte s pracovníky
servisní sítě PEUGEOT nebo pra-
covníky jiného odborného servisu.
VÝMĚNA POJISTKY
Přístup k pomůckám
Pinzeta pro vysunutí pojistek je upev-
něná na vnitřní straně víka pojistkové
skříňky v palubní desce.
Přístup:
 otočte šroubem o čtvrt otáčky smě-rem doleva,
 uvolněte víko přitažením jeho pra- vého horního rohu,
 sejměte kompletně víko a obraťte ho,
 vyjměte držák, na jehož zadní stra- ně je připevněná pinzeta.
Výměna pojistky
Před výměnou pojistky je nutné:
 zjistit příčinu poruchy a odstranit ji,
 vypnout všechny elektrické spotře-biče,
 zastavit vozidlo a vypnout zapalování,
 určit vadnou pojistku podle tabulek a schémat vyobrazených na násle-
dujících stránkách.
Dobrá Špatná Pinzeta
Při zasahování na pojistce je povinné:
 pro vytažení pojistky z uložení po- užít speciální pinzetu a ověřit stav
vlákna pojistky,
 vadnou pojistku vždy nahradit po- jistkou se stejnou proudovou hodno-
tou (stejná barva); odlišná proudová
hodnota může způsobit poruchu
funkce (nebezpečí požáru).
Pokud se zanedlouho po výměně po-
jistky porucha opakuje, nechte zkon-
trolovat elektrickou výbavu vozidla v
servisní síti PEUGEOT nebo v odbor-
ném servisu.

10
156
PRAKTICKÉ INFORMACE
Pojistky v palubní desce
Pojistková skřínka se nachází ve spod-
ní části palubní desky (na levé straně).
Přístup k pojistkám
 Viz odstavec „Přístup k pomůckám“. Tabulky pojistek
Č. pojistky Proud Funkce
F1 - Nepoužitá.
F2 30 A
Ukostření vedení zamykání a nadstandardního zamykání.
F3 5 A Počítač airbagů a pyrotechnických předpínačů.
F4 10 A Spínače spojkového a brzdového pedálu, vnitřní
zpětné zrcátko s automatickou clonou, klimatizace,
snímač úhlu volantu, automatická převodovka,
jednotka přepínání relé.
F5 30 A Sekvenční ovládání předních oken, napájení
přiklápěných zpětných zrcátek.
F6 30 A Sekvenční ovládání zadních oken, vnější ovladače
otevírání dveří.
F7 5 A Stropní světla vpředu a vzadu, světla na čtení,
osvětlení sluneční clony, osvětlení odkládací skřínky.
F8 20 A
Autorádio, rádio s telefonem, vícefunkční obrazovka,
detekce poklesu tlaku v pneu, úložné prostory v interiéru.
F9 30 A Zásuvka 12 V vpředu, zapalovač cigaret.
F10 15 A Ovladače pod volantem, siréna alarmu,
počítač alarmu.
F 11 15 A Spínací skřínka s malým proudovým zatížením.

10
157
PRAKTICKÉ INFORMACE
Č. pojistky Proud Funkce
F12 15 A Přístrojová deska, displej kontrolek pásů a čelního
airbagu spolujezdce, klimatizace, paměťová
jednotka polohy sedadla řidiče, řídicí jednotka
zatahovací střechy.
F13 5 A Rozvodná jednotka motoru, airbagy.
F14 15 A Vícefunkční obrazovka, zesilovač, sada hands
free, snímač deště/světelné intenzity, počítač
parkovacího asistenta, jednotka s pamětí polohy
sedadla spolujezdce.
F15 30 A Zamykání a nadstandardní zamykání.
F17 40 A Odmrazování zadního okna a zpětných zrcátek.
SH - Bočník PARC.
Č. pojistky Proud Funkce
G36 30 A Vyhřívání sedadel řidiče a spolujezdce.
G37 5 A Rozvodná jednotka pro přívěs.
G38 30 A Paměťová jednotka polohy sedadla řidiče.
G39 - Nepoužitá.
G40 30 A Zesilovač Hi-Fi, jednotka s pamětí polohy sedadla
spolujezdce.

10
158
PRAKTICKÉ INFORMACE
Pojistky v motorovém prostoru
Pojistková skřínka se nachází v moto-
rovém prostoru, v blízkosti baterie (na
levé straně).
Přístup k pojistkám
 Otevřete víko.
 Vyměňte pojistku (viz příslušný od-stavec).
 Po zásahu víko velmi pečlivě uza- vřete pro zaručení těsnosti pojistko-
vé skřínky. Tabulka pojistek
Č. pojistky Proud Funkce
F1 20 A Napájení počítače motoru, elektromagnetické
ventily vstřikovacího čerpadla a EGR (2 l HDI),
vstřikovače (2 l HDI).
F2 15 A Zvukové výstražné zařízení.
F3 10 A Ostřikovač skel vpředu.
F4 20 A Ostřikovač světlometů.
F5 15 A Elektromag. ventily vyprázdnění zachycovače
benzinových par, odlehčení turbíny a regulace tlaku
turbodmychadla (1,6 l THP), ohřívač olejových par
(1,6 l THP), ohřívač nafty (1,6 l HDI).
F6 10 A Snímač rychlosti vozidla, počítač ABS/ESP.
F7 10 A Počítač posilovače řízení, automatická převodovka,
snímač hladiny chladicí kapaliny motoru.
F8 25 A Ovládání startéru.
F9 10 A Diagnostická zásuvka, natáčecí světlomety,
průtokoměr vzduchu (diesel), čerpadlo fi ltru pevných
částic (diesel), ovladače vnějších zpětných zrcátek.
F10 30 A Akční členy počítače motoru (benzin: zapalovací
cívky, elektromag. ventily, lambda sondy,
vstřikovače, ohřívače, palivové čerpadlo, řízený
termostat) (diesel: elektromag. ventily, ohřívače).
F 11 40 A Ventilátor klimatizace.

10
159
PRAKTICKÉ INFORMACE
Č. pojistky Proud Funkce
F12 30 A Malá/velká rychlost stírání čelního skla.
F13 40 A Napájení jednotky BSI
(+ po zapnutí zapalování).
F14 - Nepoužitá.
F15 10 A Dálkové světlo vpravo.
F16 10 A Dálkové světlo vlevo.
F17 15 A Potkávací světlo vlevo.
F18 15 A Potkávací světlo vpravo.
F19 15 A Ohřívač olejových par (1,6 l VTi), elektromag.
ventil vyprázdnění zachycovače benzinových par
(1,6 l VTi), lambda sondy (benzin), elektromag.
ventily chlazení vzduchu (diesel).
F20 10 A
Řízený termostat, elektromag. ventil proměnného časování
rozvodu, elektromag. ventil regulace tlaku turbodmychadla
(diesel), snímač hladiny chladicí kapaliny motoru (diesel).
F21 5 A Napájení relé ventilátoru chlazení motoru, ovládání
relé Valvetronic (1,6 l VTi), chlazení turbodmychadla
(1,6 l THP), průtokoměr vzduchu (1,6 l HDI).
