Nega vozila263
Ako imate izduvan pneumatik:
Aktivirati parkirnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
Komplet za popravku pneumatika je
iza poklopca sa leve strane u
prtljažnom prostoru.
1. Izvaditi komplet za popravku pneumatika iz prtljažnika.
2. Izvaditi kompresor.
3. Izvaditi kabl za električni priključak i crevo za vazduh iz
prostora za odlaganje sa donje
strane kompresora.
4. Navrnuti crevo za vazduh kompresora na bocu sa zaptivnim
materijalom.
5. Postaviti bocu sa zaptivnim materijalom u držač na
kompresoru.
Postaviti kompresor blizu
pneumatika tako, da boca sa zaptivnim materijalom ostane
vertikalna.
6. Skinuti zaštitnu kapicu ventila oštećenog pneumatika.
7. Navrnuti crevo za punjenje na ventil pneumatika.

264Nega vozila

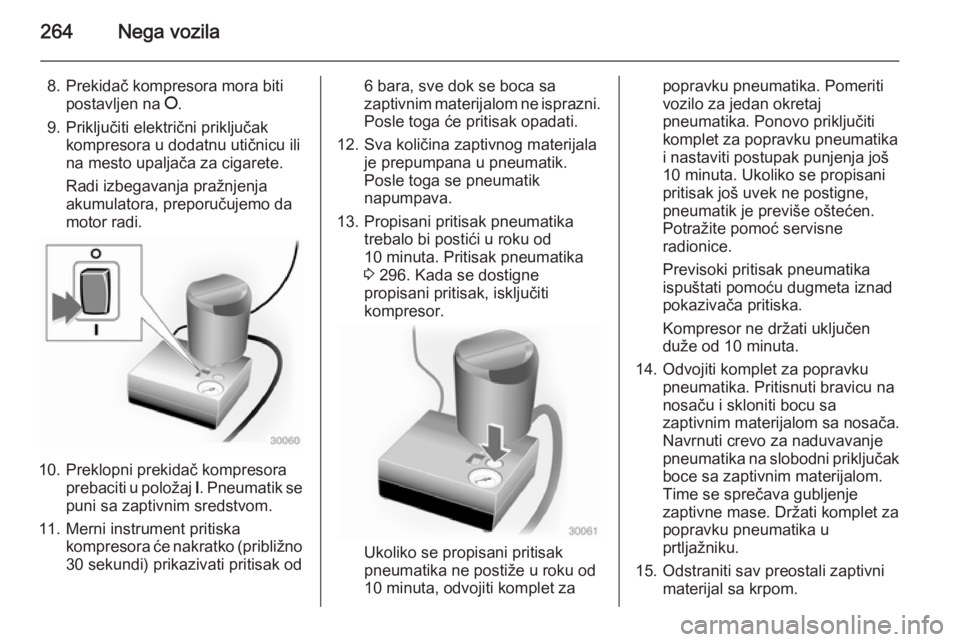

8. Prekidač kompresora mora bitipostavljen na J.
9. Priključiti električni priključak kompresora u dodatnu utičnicu ili
na mesto upaljača za cigarete.
Radi izbegavanja pražnjenja
akumulatora, preporučujemo da
motor radi.
10. Preklopni prekidač kompresora prebaciti u položaj I. Pneumatik se
puni sa zaptivnim sredstvom.
11. Merni instrument pritiska kompresora će nakratko (približno30 sekundi) prikazivati pritisak od
6 bara, sve dok se boca sa
zaptivnim materijalom ne isprazni. Posle toga će pritisak opadati.
12. Sva količina zaptivnog materijala je prepumpana u pneumatik.
Posle toga se pneumatik
napumpava.
13. Propisani pritisak pneumatika trebalo bi postići u roku od
10 minuta. Pritisak pneumatika
3 296. Kada se dostigne
propisani pritisak, isključiti
kompresor.
Ukoliko se propisani pritisak
pneumatika ne postiže u roku od
10 minuta, odvojiti komplet za
popravku pneumatika. Pomeriti
vozilo za jedan okretaj
pneumatika. Ponovo priključiti
komplet za popravku pneumatika
i nastaviti postupak punjenja još
10 minuta. Ukoliko se propisani
pritisak još uvek ne postigne,
pneumatik je previše oštećen.
Potražite pomoć servisne
radionice.
Previsoki pritisak pneumatika
ispuštati pomoću dugmeta iznad
pokazivača pritiska.
Kompresor ne držati uključen
duže od 10 minuta.
14. Odvojiti komplet za popravku pneumatika. Pritisnuti bravicu na
nosaču i skloniti bocu sa
zaptivnim materijalom sa nosača.
Navrnuti crevo za naduvavanje
pneumatika na slobodni priključak
boce sa zaptivnim materijalom.
Time se sprečava gubljenje
zaptivne mase. Držati komplet za
popravku pneumatika u
prtljažniku.
15. Odstraniti sav preostali zaptivni materijal sa krpom.

Nega vozila265

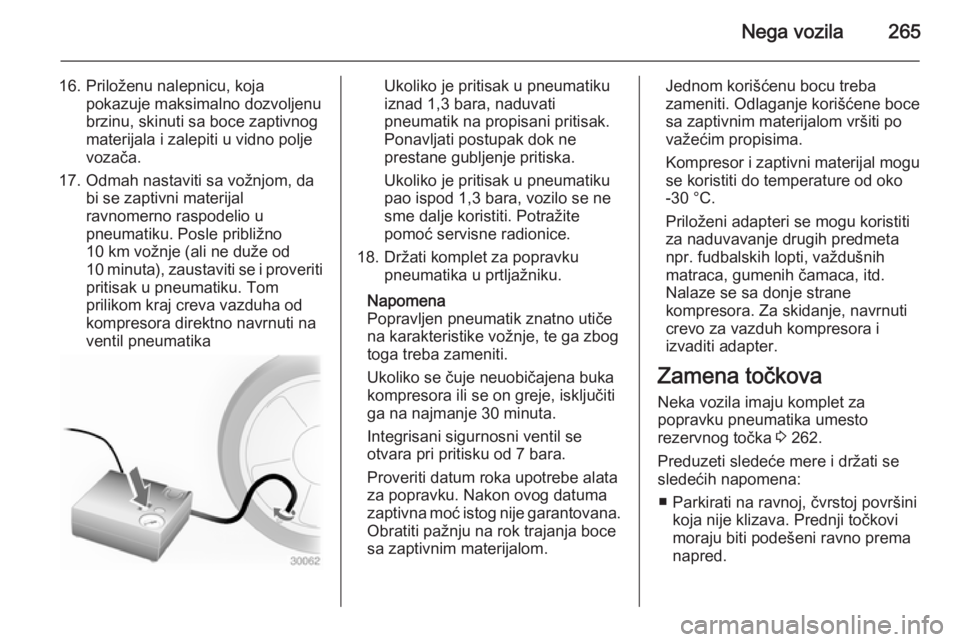

16. Priloženu nalepnicu, kojapokazuje maksimalno dozvoljenu
brzinu, skinuti sa boce zaptivnog
materijala i zalepiti u vidno polje
vozača.
17. Odmah nastaviti sa vožnjom, da bi se zaptivni materijal
ravnomerno raspodelio u
pneumatiku. Posle približno
10 km vožnje (ali ne duže od
10 minuta), zaustaviti se i proveriti
pritisak u pneumatiku. Tom
prilikom kraj creva vazduha od
kompresora direktno navrnuti na
ventil pneumatikaUkoliko je pritisak u pneumatiku
iznad 1,3 bara, naduvati
pneumatik na propisani pritisak.
Ponavljati postupak dok ne
prestane gubljenje pritiska.
Ukoliko je pritisak u pneumatiku
pao ispod 1,3 bara, vozilo se ne
sme dalje koristiti. Potražite
pomoć servisne radionice.
18. Držati komplet za popravku pneumatika u prtljažniku.
Napomena
Popravljen pneumatik znatno utiče
na karakteristike vožnje, te ga zbog
toga treba zameniti.
Ukoliko se čuje neuobičajena buka
kompresora ili se on greje, isključiti
ga na najmanje 30 minuta.
Integrisani sigurnosni ventil se
otvara pri pritisku od 7 bara.
Proveriti datum roka upotrebe alata
za popravku. Nakon ovog datuma
zaptivna moć istog nije garantovana.
Obratiti pažnju na rok trajanja boce
sa zaptivnim materijalom.Jednom korišćenu bocu treba
zameniti. Odlaganje korišćene boce
sa zaptivnim materijalom vršiti po
važećim propisima.
Kompresor i zaptivni materijal mogu
se koristiti do temperature od oko
-30 °C.
Priloženi adapteri se mogu koristiti
za naduvavanje drugih predmeta
npr. fudbalskih lopti, važdušnih
matraca, gumenih čamaca, itd.
Nalaze se sa donje strane
kompresora. Za skidanje, navrnuti
crevo za vazduh kompresora i
izvaditi adapter.
Zamena točkova
Neka vozila imaju komplet za
popravku pneumatika umesto
rezervnog točka 3 262.
Preduzeti sledeće mere i držati se
sledećih napomena:
■ Parkirati na ravnoj, čvrstoj površini koja nije klizava. Prednji točkovi
moraju biti podešeni ravno prema
napred.

266Nega vozila
■ Aktivirati parkirnu kočnicu iukopčati prvu brzinu, hod unazad ili
P .
■ Vađenje rezervnog točka 3 268.
■ Nikada ne menjati više od jednog točka odjednom.
■ Koristiti dizalicu samo za zamenu točka u slučaju njegovog bušenja,a ne za zimsko ili letnje sezonsko
menjanje pneumatika.
■ Ako je teren na kome se vozilo nalazi mekan, staviti čvrstu dasku
(maksimalno 1 cm debljine) ispod dizalice.
■ U podignutom vozilu ne sme biti ljudi niti životinja.
■ Ne podvlačiti se pod dignuto vozilo.
■ Ne startovati motor dok je vozilo podignuto dizalicom.
■ Pre montiranja točka očistite navrtke i navoje čistom krpom.9 Upozorenje
Ne podmazivati zavrtnje točkova,
navrtke točkova i konuse navrtki
točkova.

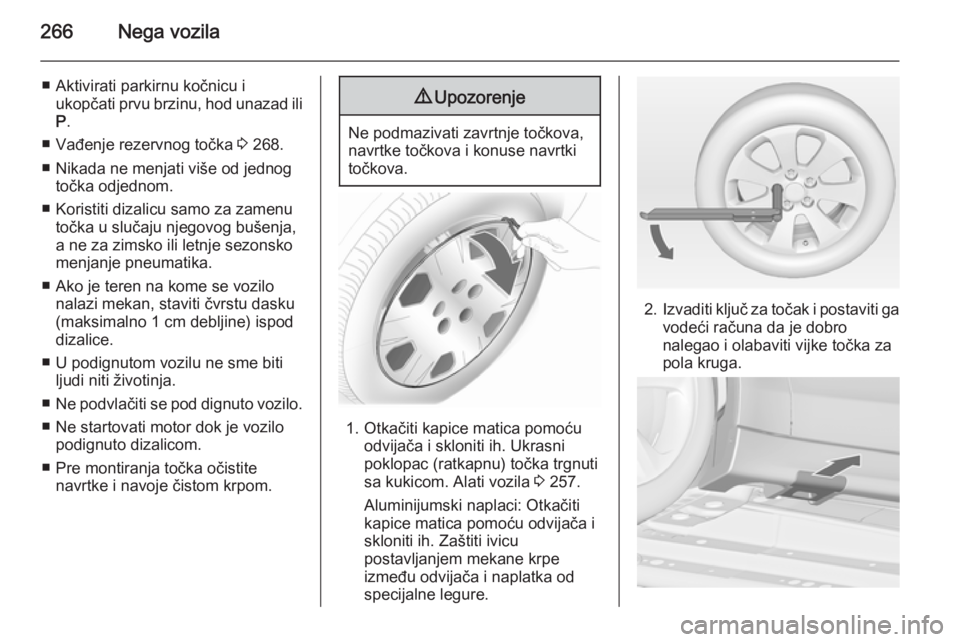

1. Otkačiti kapice matica pomoću odvijača i skloniti ih. Ukrasni
poklopac (ratkapnu) točka trgnuti
sa kukicom. Alati vozila 3 257.
Aluminijumski naplaci: Otkačiti
kapice matica pomoću odvijača i
skloniti ih. Zaštiti ivicu
postavljanjem mekane krpe
između odvijača i naplatka od
specijalne legure.
2. Izvaditi ključ za točak i postaviti ga
vodeći računa da je dobro
nalegao i olabaviti vijke točka za
pola kruga.

Nega vozila267

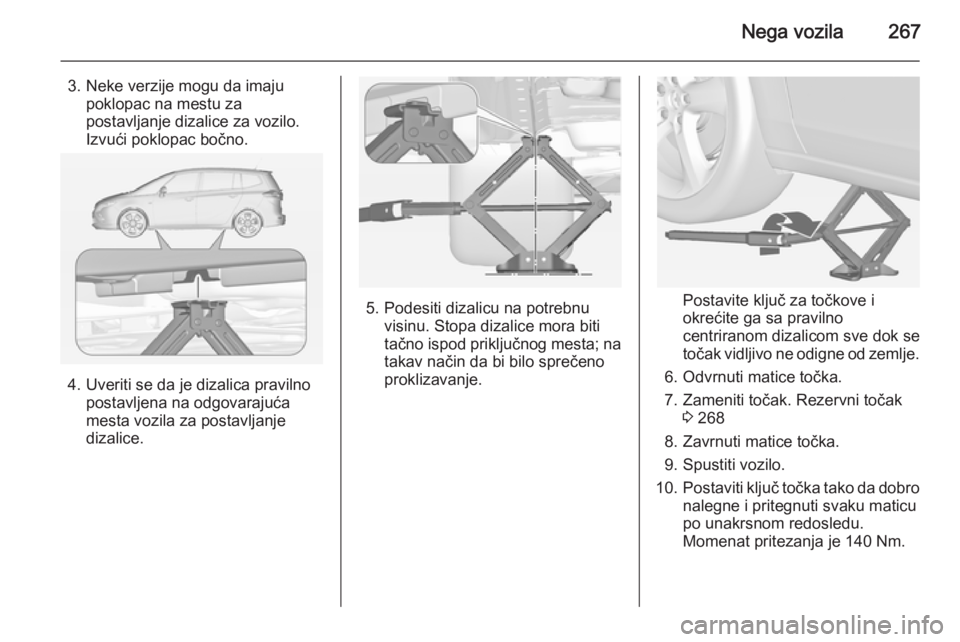

3. Neke verzije mogu da imajupoklopac na mestu za
postavljanje dizalice za vozilo.
Izvući poklopac bočno.
4. Uveriti se da je dizalica pravilno postavljena na odgovarajuća
mesta vozila za postavljanje
dizalice.
5. Podesiti dizalicu na potrebnu visinu. Stopa dizalice mora biti
tačno ispod priključnog mesta; na
takav način da bi bilo sprečeno
proklizavanje.Postavite ključ za točkove i
okrećite ga sa pravilno
centriranom dizalicom sve dok se
točak vidljivo ne odigne od zemlje.
6. Odvrnuti matice točka.
7. Zameniti točak. Rezervni točak 3 268
8. Zavrnuti matice točka.
9. Spustiti vozilo.
10. Postaviti ključ točka tako da dobro
nalegne i pritegnuti svaku maticu
po unakrsnom redosledu.
Momenat pritezanja je 140 Nm.

268Nega vozila
11. Poravnati rupu ventila naukrasnom poklopcu sa ventilom
pneumatika pre postavljanja.
Postaviti kapice matica točka.
12. Postaviti poklopac na mesto za postavljanje dizalice za vozilo.
13. Skloniti zamenjeni točak 3 268 i
alate vozila 3 257 u prtljažnik.
14. Što je pre moguće, prekontrolisati
pritisak u pneumatiku na
novopostavljenom točku, kao i
momenat pritezanja navrtki.
Defektni pneumatik zameniti novim ili popraviti što je moguće pre.Mesto platforme dizalice za
podizanje
Zadnji krak platforme za dizanje
centrirati ispod žleba praga vozila.
Postaviti prednji krak platforme za
dizanje na podvozje.
Rezervni točak Neka vozila su opremljena sa
kompletom za popravku pneumatika
umesto rezervnog točka.
Rezervni točak može biti određen kao
privremeni rezervni točak zavisno od
veličine u poređenju sa ostalim
montiranim točkovima i zakonskim
regulativama zemlje.
Rezervni točak ima čelični naplatak.

Nega vozila269Pažnja
Korišćenjem privremenog
rezervnog točka koji je manji nego
ostali točkovi ili kombinacijom sa
zimskim pneumaticima, može
imati uticaja na upravljivost.
Oštećeni pneumatik u najkraćem
roku zameniti novim.

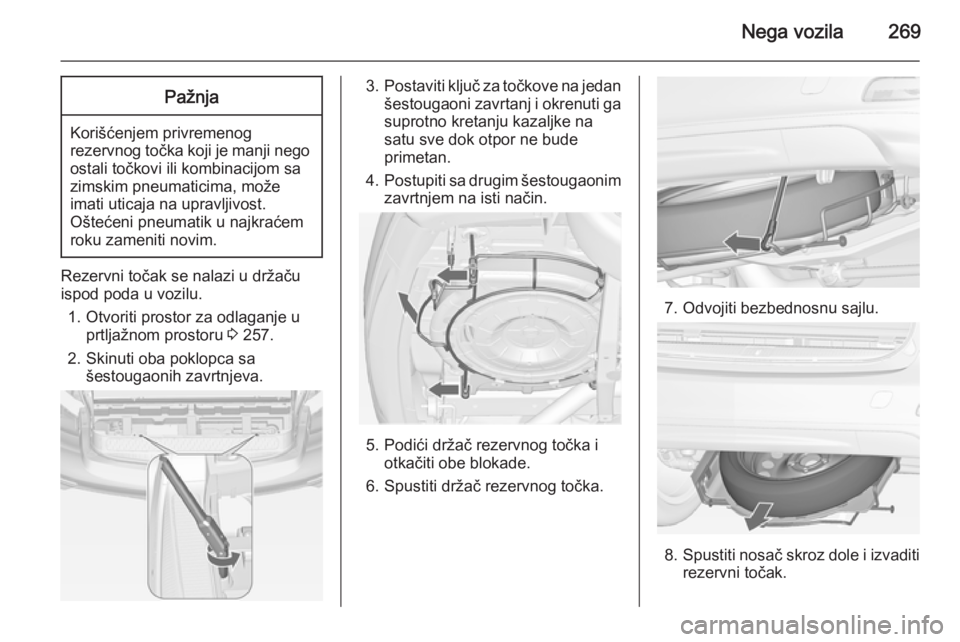

Rezervni točak se nalazi u držaču
ispod poda u vozilu.
1. Otvoriti prostor za odlaganje u prtljažnom prostoru 3 257.
2. Skinuti oba poklopca sa šestougaonih zavrtnjeva.
3.Postaviti ključ za točkove na jedan
šestougaoni zavrtanj i okrenuti ga suprotno kretanju kazaljke na
satu sve dok otpor ne bude
primetan.
4. Postupiti sa drugim šestougaonim
zavrtnjem na isti način.
5. Podići držač rezervnog točka i otkačiti obe blokade.
6. Spustiti držač rezervnog točka.
7. Odvojiti bezbednosnu sajlu.
8. Spustiti nosač skroz dole i izvaditi
rezervni točak.

270Nega vozila
9. Zameniti točak.Oštećeni točak mora da bude
fiksiran u prtljažnom prostoru
(videti dole).
10. Podići prazan držač rezervnog točka i zakačiti sigurnosnu sajlu.
11. Dodatno podići držač rezervnog točka i aktivirati obe blokade.
Otvorene stranice blokada moraju da budu usmerene u smeru
kretanja.
12. Zatvoriti prazan držač rezervnog točka naizmenično okrećući
ključem za točkove oba
šestougaona zavrtnja u pravcu
kretanja kazaljki na satu.
13. Postaviti poklopce na oba šestougaona zavrtnja.
14. Držati ključ za točkove i dizalicu u
prostoru za odlaganje ispred vrata
prtljažnika.
15. Spustiti poklopac prostora za odlaganje.
Pri ponovnom odlaganju rezervnog
točka u držač, pozicionirati točak tako
da ventil pneumatika bude iznad
udubljenja držača točka.Odlaganje oštećenog točka u
prtljažni prostor Držač rezervnog točka nije predviđen
za dimenzije pneumatika koje se
razlikuju od dimenzija rezervnog
točka.
Ako je oštećeni točak širi od
rezervnog, treba ga odložiti u prtljažni
prostor i pričvrstiti trakom. Alati vozila 3 257.
Sedišta u trećem redu moraju da
budu spuštena 3 82.
1. Postaviti točak blizu levog bočnog
zida u prtljažnom prostoru.2. Postaviti omču trake kroz prednju ušicu za vezivanje sa leve strane.
3. Postaviti kraj trake sa kukom kroz
omču i povući dok se traka
pravilno ne zategne za ušicu.
4. Umetnuti traku kroz krakove točka
kao što je prikazano na slici.
5. Zakačiti kukicu na zadnju levu ušicu za vezivanje.
6. Zategnuti traku i osigurati pomoću
kopče.
