Važiavimas ir naudojimas207
Kad išaktyvintumėte automobilio
statymo pagalbą, spustelėkite r
arba D.
Pažangioji statymo
pagalba9 Perspėjimas
Vairuotojas visiškai atsako už
atliekamus automobilio statymo
manevrus.
Visada apsidairykite aplinkui,
prieš važiuodami atbuline eiga ir
naudodami automobilio galinio
statymo pagalbos sistemą.
Pažangioji statymo pagalba padeda
vairuotojui pastatyti automobilį į vietą,
pateikdama instrukcijas vairuotojo
informacijos centre ir skleisdama
garsinius signalus.
Sistema naudoja statymo pagalbos
jutiklius ir du papildomus jutiklius
abiejuose priekinio ir galinio bamperių
šonuose.
Mygtukas D
Pažangioji statymo pagalba ir
statymo pagalba 3 204 valdymui
naudoja tuos pačius mygtukus. Kad
suaktyvintumėte arba
išaktyvintumėte statymo pagalbą
spustelėkite mygtuką . Kad
suaktyvintumėte arba
išaktyvintumėte pažangiąją statymo
pagalbą, nuspauskite ir maždaug
vieną sekundę palaikykite mygtuką D .
Kai aktyvi viena sistema, galima
persijungti tarp sistemų nuspaudžiant
mygtuką ir palaikant trumpiau arba
ilgiau.Įjungimas
Kai ieškote vietos automobiliui
pastatyti, sistemą reikia suaktyvinti
nuspaudžiant ir palaikant mygtuką
D apie vieną sekundę.
Sistemą galima suaktyvinti tik
važiuojant iki 30 km/h greičiu, ji ieško vietos automobiliui pastatyti
važiuojant iki 30 km/h greičiu.
Didžiausias leistinas lygiagretus
atstumas tarp automobilio ir
automobilių statymo eilės yra
1,8 metro.

208Važiavimas ir naudojimas
Funkcionalumas
Kai automobilis pravažiuoja
automobilių eilę sistemai esant
įjungtai, pažangioji statymo pagalbos
sistema pradeda ieškoti tinkamos
vietos automobiliui pastatyti. Aptikus
tinkamą vietą, vairuotojo informacijos
centre pateikiama vaizdinė
informacija ir pasigirsta garsinis
signalas.
Jei vairuotojas nesustabdo
automobilio per 10 metrų po
pasiūlytos statymo vietos, sistema
pradeda ieškoti kitos tinkamos
statymo vietos.
Sistemos pateiktas statymo vietos
siūlymas laikomas priimtu, jei
vairuotojas sustabdo automobilį
10 metrų intervale nuo pranešimo
„Stop“ pateikimo. Sistema
apskaičiuoja optimalų maršrutą į
pastatymo vietą. Tada ji padeda
vairuotojui įvažiuoti į vietą,
pateikdama detalias instrukcijas.Instrukcijos rodo:
■ patarimą, jei važiuojama didesniu kaip 30 km/val. greičiu,
■ reikalavimą sustabdyti automobilį, aptikus statymo vietą,
■ važiavimo kryptį, vykdant statymo manevrus,
■ vairaračio padėtį statymo metu,
■ vykdymo juostą, skirtą kai kurioms instrukcijoms.

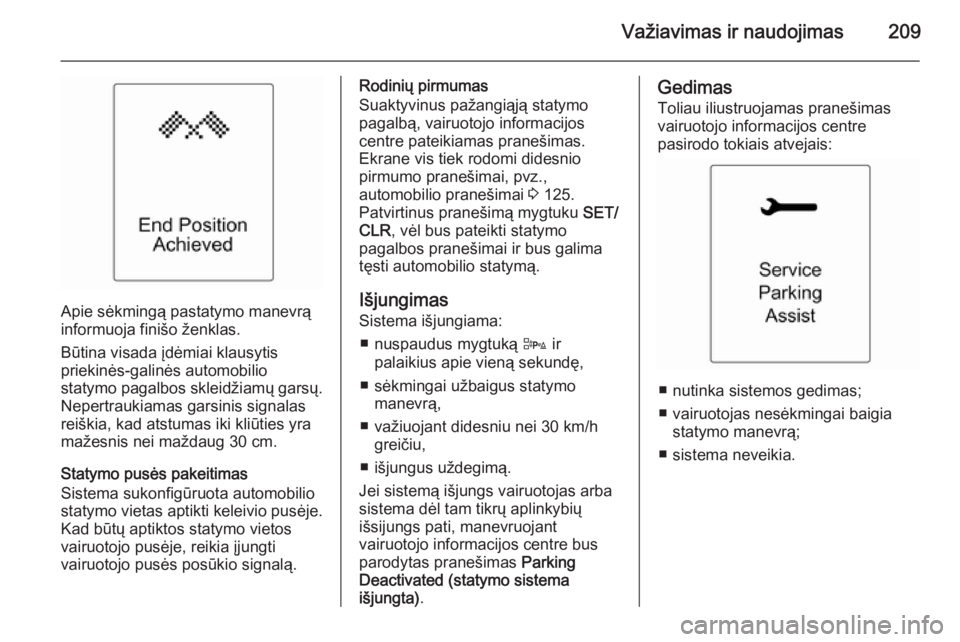

Važiavimas ir naudojimas209
Apie sėkmingą pastatymo manevrą
informuoja finišo ženklas.
Būtina visada įdėmiai klausytis
priekinės-galinės automobilio
statymo pagalbos skleidžiamų garsų.
Nepertraukiamas garsinis signalas
reiškia, kad atstumas iki kliūties yra
mažesnis nei maždaug 30 cm.
Statymo pusės pakeitimas
Sistema sukonfigūruota automobilio
statymo vietas aptikti keleivio pusėje.
Kad būtų aptiktos statymo vietos
vairuotojo pusėje, reikia įjungti
vairuotojo pusės posūkio signalą.
Rodinių pirmumas
Suaktyvinus pažangiąją statymo
pagalbą, vairuotojo informacijos
centre pateikiamas pranešimas.
Ekrane vis tiek rodomi didesnio
pirmumo pranešimai, pvz.,
automobilio pranešimai 3 125.
Patvirtinus pranešimą mygtuku SET/
CLR , vėl bus pateikti statymo
pagalbos pranešimai ir bus galima tęsti automobilio statymą.
Išjungimas Sistema išjungiama:
■ nuspaudus mygtuką D ir
palaikius apie vieną sekundę,
■ sėkmingai užbaigus statymo manevrą,
■ važiuojant didesniu nei 30 km/h greičiu,
■ išjungus uždegimą.
Jei sistemą išjungs vairuotojas arba
sistema dėl tam tikrų aplinkybių
išsijungs pati, manevruojant
vairuotojo informacijos centre bus
parodytas pranešimas Parking
Deactivated (statymo sistema
išjungta) .Gedimas
Toliau iliustruojamas pranešimas
vairuotojo informacijos centre
pasirodo tokiais atvejais:
■ nutinka sistemos gedimas;
■ vairuotojas nesėkmingai baigia statymo manevrą;
■ sistema neveikia.

210Važiavimas ir naudojimas
Jei pateikiant statymo instrukcijas
aptinkamas objektas, vairuotojo
informacijos centre pasirodo
pranešimas Stop (sustabdyti) .
Pašalinus objektą, statymo manevras bus tęsiamas. Jei objektas nebus
pašalintas, sistema išsijungs.
Sistemai suaktyvinti nuspauskite ir
apie vieną sekundę palaikykite
mygtuką D, tada ieškokite naujos
vietos automobiliui pastatyti.
Svarbūs patarimai apie statymo
pagalbos sistemų naudojimą9 Perspėjimas
Tam tikromis sąlygomis įvairūs
atspindintys objektų ar medžiagų
paviršiai bei išoriniai garso šaltiniai gali trikdyti sistemos veikimą.
Ypatingą dėmesį būtina atkreipti į
žemas kliūtis, kurios gali apgadinti
apatinę bamperio dalį.
Įspėjimas
Jutiklio veikimas gali susilpnėti, jei jis bus padengtas, pvz., ledu ar
sniegu.
Statymo pagalbos sistemos
veikimo efektyvumas gali
sumažėti dėl didelės apkrovos.
Specialios sąlygos taikomos, jeiįtraukiamos aukštesnės
transporto priemonės (pvz.,
visureigiai, mikroautobusiukai,
furgonai). Objekto aptikimas
viršutinėje automobilio dalyje nėra užtikrinamas.
Mažo skersmens objektai,
pavyzdžiui, siauri objektai ar
minkštos medžiagos, gali nebūti
aptinkami sistemos.
Statymo pagalba neaptiks
objektų, esančių už jos veikimo
diapazono ribų.
Pastaba
Statymo pagalbos sistema
automatiškai aptinka gamyklinę
vilkimo įrangą. Ji išjungiama
prijungus jungtį.
Jutiklis gali aptikti nesamą objektą
(aido trukdį), kurį sukėlė akustiniai ar mechaniniai trikdžiai.
Pradėjus lygiagretaus statymo
manevrą, moderni automobilio
statymo pagalbos sistema gali
nesureaguoti į pasikeitimus
stovėjimo vietoje.

Važiavimas ir naudojimas211
Pastaba
Prieš pirmą kartą naudojantis
pažangiąja statymo pagalba,
automobiliu turi būti pavažiuota bent
40 km, kad sistema automatiškai
susikalibruotų.
Šoninės „aklosios“ zonos
perspėjimas Šoninės „aklosios“ zonos perspėjimo
sistema aptinka ir praneša apie
objektus, patekusius į automobilio
viename iš šonų susidariusią „akląją“ zoną. Sistema vizualiai įspėja
kiekviename išoriniame veidrodėlyje,
kai aptinka objektus, kurie gali būti
nematomi pro vidinį ir išorinius
veidrodėlius.
Sistemos jutikliai įrengti bamperyje,
automobilio kairiame ir dešiniame šonuose.9 Perspėjimas
Šoninio „aklosios zonos“
perspėjimo sistema nepakeičia
vairuotojo akių.
Sistema neaptinka:
■ Automobilių už „aklosios zonos“, kurie greitai artėja iki
jos.
■ Pėsčiųjų, dviratininkų ar gyvūnų.
Prieš persirikiuojant būtina
patikrinti visus veidrodėlius,
pažvelgti per petį ir įjungti posūkio signalą.
Jei automobiliui važiuojant pirmyn
sistema šoninėje „aklojoje“ zonoje
aptinka automobilį (nepriklausomai
nuo to, ar jis važiuoja pro jus, ar jūs
pro jį važiuojate), atitinkamos pusės
išoriniame veidrodėlyje pasirodo
gintaro spalvos įspėjamasis ženklas
B . Jei tokiu atveju vairuotojas įjungia
posūkio signalą, įspėjamasis ženklas
B pradeda mirksėti gintaro spalva.
Tai – įspėjimas nepersirikiuoti.Šoninės „aklosios“ zonos
perspėjimas lieka aktyvus važiuojant nuo 10 km/h iki 140 km/h greičiu.
Viršijus 140 km/h greitį, sistema
išjungiama: apie tai informuoja silpnai
šviečiantys įspėjamieji ženklai B
abiejuose išoriniuose veidrodėliuose.
Greičiui kritus žemiau minėtos
maksimalios ribos, įspėjamieji ženklai išjungiami. Jei tokiu atveju aklojoje
zonoje aptinkamas automobilis,
atitinkamoje pusėje (kaip įprasta)
įsijungia įspėjamieji ženklai B.

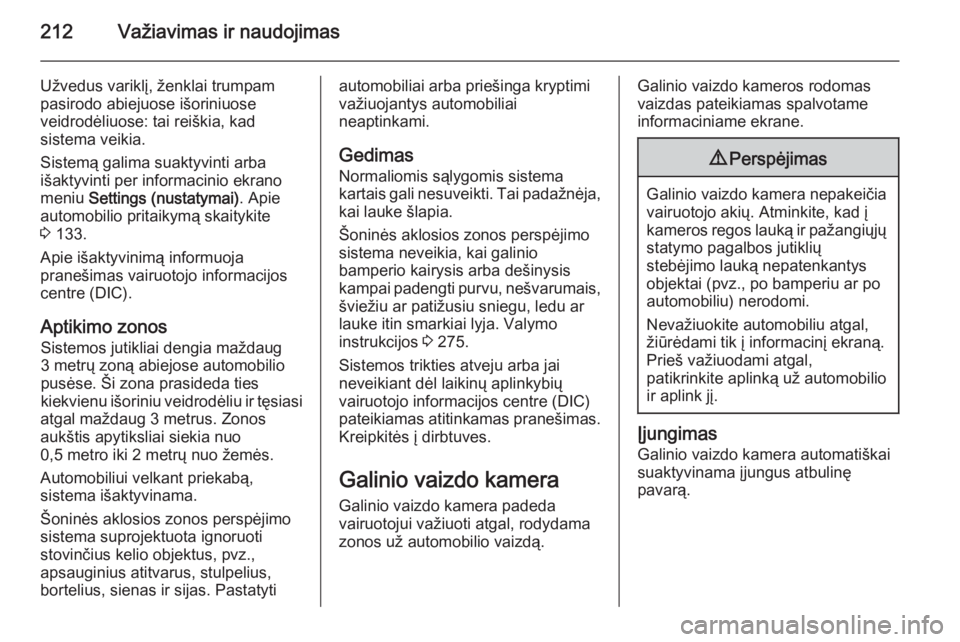

212Važiavimas ir naudojimas
Užvedus variklį, ženklai trumpam
pasirodo abiejuose išoriniuose
veidrodėliuose: tai reiškia, kad
sistema veikia.
Sistemą galima suaktyvinti arba
išaktyvinti per informacinio ekrano
meniu Settings (nustatymai) . Apie
automobilio pritaikymą skaitykite
3 133.
Apie išaktyvinimą informuoja
pranešimas vairuotojo informacijos
centre (DIC).
Aptikimo zonos Sistemos jutikliai dengia maždaug
3 metrų zoną abiejose automobilio
pusėse. Ši zona prasideda ties
kiekvienu išoriniu veidrodėliu ir tęsiasi
atgal maždaug 3 metrus. Zonos
aukštis apytiksliai siekia nuo
0,5 metro iki 2 metrų nuo žemės.
Automobiliui velkant priekabą,
sistema išaktyvinama.
Šoninės aklosios zonos perspėjimo
sistema suprojektuota ignoruoti
stovinčius kelio objektus, pvz.,
apsauginius atitvarus, stulpelius,
bortelius, sienas ir sijas. Pastatytiautomobiliai arba priešinga kryptimi
važiuojantys automobiliai
neaptinkami.
Gedimas
Normaliomis sąlygomis sistema
kartais gali nesuveikti. Tai padažnėja,
kai lauke šlapia.
Šoninės aklosios zonos perspėjimo
sistema neveikia, kai galinio
bamperio kairysis arba dešinysis
kampai padengti purvu, nešvarumais,
šviežiu ar patižusiu sniegu, ledu ar
lauke itin smarkiai lyja. Valymo
instrukcijos 3 275.
Sistemos trikties atveju arba jai
neveikiant dėl laikinų aplinkybių
vairuotojo informacijos centre (DIC)
pateikiamas atitinkamas pranešimas.
Kreipkitės į dirbtuves.
Galinio vaizdo kamera
Galinio vaizdo kamera padeda
vairuotojui važiuoti atgal, rodydama
zonos už automobilio vaizdą.Galinio vaizdo kameros rodomas
vaizdas pateikiamas spalvotame informaciniame ekrane.9 Perspėjimas
Galinio vaizdo kamera nepakeičia
vairuotojo akių. Atminkite, kad į
kameros regos lauką ir pažangiųjų statymo pagalbos jutiklių
stebėjimo lauką nepatenkantys
objektai (pvz., po bamperiu ar po
automobiliu) nerodomi.
Nevažiuokite automobiliu atgal,
žiūrėdami tik į informacinį ekraną.
Prieš važiuodami atgal,
patikrinkite aplinką už automobilio
ir aplink jį.
Įjungimas
Galinio vaizdo kamera automatiškai
suaktyvinama įjungus atbulinę
pavarą.

Važiavimas ir naudojimas213
Funkcionalumas
Kamera sumontuota bagažinės
dangčio rankenoje, jos regos kampas siekia 130°.
Dėl kameros aukštos padėties ekrane
galima matyti galinį bamperį: tai
padeda geriau įvertinti atstumus.
Kameros rodoma zona yra ribota.
Vaizde matomas atstumas skiriasi
nuo tikrojo.
Orientacinės linijos
Dinaminės orientacinės linijos – tai
horizontalios linijos, išdėstytos
1 metro intervalais ir projektuojamos
vaizde, kad apibrėžtų atstumą iki
rodomų objektų.Automobilio trajektorija vaizduojama pagal vairo pasukimo kampą.
Šią funkciją galima išaktyvinti per
meniu Settings (nustatymai) , kurį
rasite informacijos ekrane. Apie
automobilio pritaikymą skaitykite
3 133.
Įspėjamieji ženklai
Įspėjamieji ženklai indikuojami
trikampiais 9 iliustracijoje, kurioje
rodomos pažangiosios statymo
pagalbos galinių jutiklių aptiktos
kliūtys.

214Važiavimas ir naudojimas
Rodyti nuostatas
Šviesumą galima reguliuoti
daugiafunkcės rankenėlės aukštyn /
žemyn nukreiptais mygtukais.
Kontrastas nustatomas
daugiafunkcės rankenėlės kairėn /
dešinėn nukreiptais mygtukais.
Išjungimas Kamera išaktyvinama, kai važiuojantpirmyn pasiekiamas atitinkamas
greitis arba išjungiama atbulinė
pavara ir neįjungiama apie
10 sekundžių.
Galinio vaizdo kameros suaktyvinimą
arba išaktyvinimą galima pakeisti per
informacinio ekrano meniu Settings
(nustatymai) . Apie automobilio
pritaikymą skaitykite 3 133.
Gedimas
Trikčių pranešimai pateikiami ženklu
9 viršutinėje informacinio ekrano
eilutėje.
Galinio vaizdo kamera gali neveikti
tinkamai tokiais atvejais:
■ aplink tamsu,
■ tiesiai į kameros objektyvą šviečia saulė arba priekiniai žibintai,
■ kameros objektyvą dengia ledas, sniegas, purvas arba kt. Nuvalykite
objektyvą, nuplaukite jį vandeniu ir nušluostykite švaria šluoste,
■ netinkamai uždarytas bagažinės dangtis,
■ automobilis patyrė smūgį į galinę dalį,
■ lauke itin smarkiai svyruoja temperatūra.Eismo ženklų pagelbiklis
Funkcionalumas
Kelio ženklų atpažinimo pagelbiklis aptinka atitinkamus kelio ženklus,
naudodamas priekinę kamerą ir
parodo juos vairuotojo informacijos
centre.
Aptinkami kelio ženklai yra šie:
Ribojantys ir lenkti draudžiantys
ženklai ■ greičio apribojimas
■ pravažiavimo nėra
