Sæder, sikkerhed45ForsæderSiddestilling9 Advarsel
Kør kun med korrekt indstillede
sæder.
■ Skub bagdelen så langt tilbage mod ryglænet som muligt. Afstan‐
den fra sædet til pedalerne indstil‐
les, så benene er let bøjede, når
pedalerne er trådt ned. Skub højre
forsæde så langt tilbage som mu‐
ligt.
■ Skub skuldrene så langt tilbage mod ryglænet som muligt. Indstil
ryglænshældningen så det er nemt
at nå rattet, når armene er let bøjet. Når rattet drejes, skal der stadig
være kontakt mellem skuldre og
ryglæn. Ryglænene må ikke hælde
for langt bagud. Vi anbefaler en
maksimal hældningsvinkel på
ca. 25°.
■ Indstilling af rat 3 75.
■ Indstil sædehøjden til den fornødne
højde. Der skal sikres frit udsyn til
alle sider og alle displayinstrumen‐
ter. Der skal være mindst en hånds‐ bredde mellem hoved og tag‐
ramme. Lårene skal hvile let på sæ‐
det uden at trykke.
■ Indstilling af hovedstøtte 3 43.
■ Indstilling af sikkerhedsselernes højde 3 54.
■ Indstil den indstillelige lårstøtte, så der er en afstand på ca. to fingres
bredde mellem sædekant og knæ‐
hase.
■ Indstil lændestøtten, så den under‐
støtter rygsøjlens naturlige form.Sædeindstilling9 Fare
Af hensyn til sikker airbagudløs‐
ning må man ikke sidde nærmere end 25 cm fra rattet.
9 Advarsel
Indstil aldrig sæderne under kørs‐
len. De kan flytte sig mere end til‐
sigtet.
Sædeposition

Instrumenter og betjening75Instrumenter og
betjeningBetjening ...................................... 75
Advarselslamper, instrumenter og kontrollamper ..........................81
Informationsdisplays ....................90
Fejlmeddelelser ........................... 97
Kørecomputer ............................ 100Betjening
Indstilling af rat
Træk håndtaget nedad, indstil rattet,
skub derefter håndtaget opad og kon‐ troller, at det er gået i hak.
Indstilling af rattet må kun foretages,
når bilen holder stille, og rattet er
låst op.
Knapper på rattet
Funktionerne i Infotainment-systemet
og Info-Display kan betjenes med
knapperne på rattet.
Yderligere anvisninger findes i vejled‐
ningen til Infotainment-systemet.

78Instrumenter og betjening
Må ikke aktiveres, hvis bagruden er
belagt med is.
Afbrydes i bilvaskeanlæg.
Bagrudeviskeren tændes automatisk, når vinduesviskerne er aktiveret, og
der sættes i bakgear.
Udetemperatur
Et fald i temperaturen vises om‐
gående. En stigning i temperaturen
vises efter et lille stykke tid.
Falder udetemperaturen til 3 °C, lyser
symbolet : på Triple-Info-Display el‐
ler Board-Info-Display som advarsel
mod glatte vejbaner. : forsvinder
igen, når temperaturen stiger til
mindst 5 °C.
I biler med Graphic-Info-Display eller
Color-Info-Display advarer en advar‐
selsmeddelelse i displayet om glat vejbane. Under -5 °C vises der ingen
meddelelse.
9 Advarsel
Kørebanen kan allerede være is‐
glat, selv om displayet viser, at
temperaturen ligger et par grader
over 0 °C.
Ur
Klokkeslæt og dato vises i
Info-Display.
Board-Info-Display 3 91,
Graphic-Info-Display,
Color-Info-Display 3 93.
Indstilling af dato og klokkeslæt
i Triple-Info-Display
Infotainment-systemet skal være
slukket. Aktiver indstillingsmodus ved
at holde knappen Ö inde i ca.
2 sekunder. Indstilling af den blin‐
kende værdi sker med knappen ;.

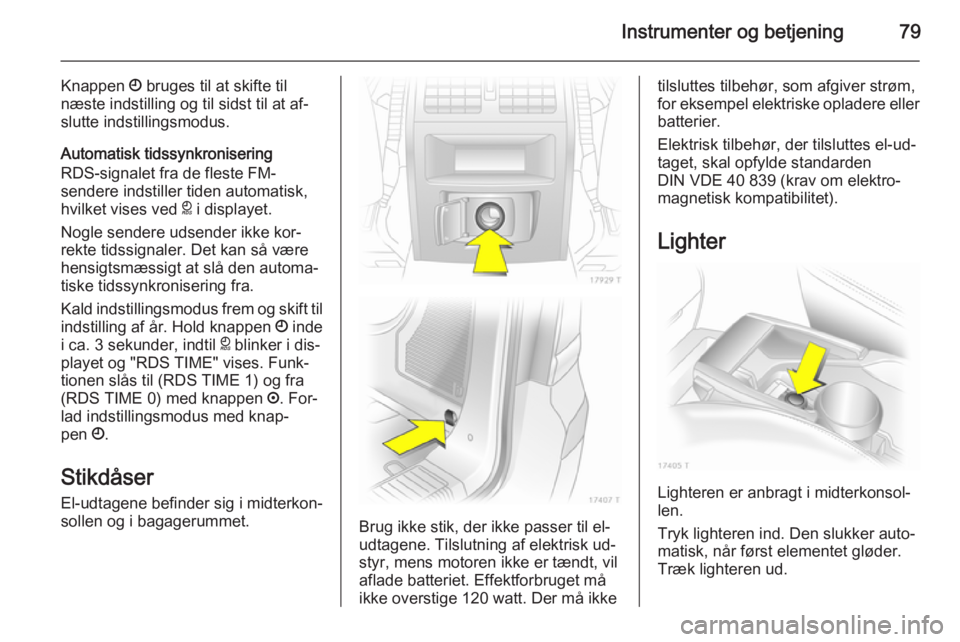

Instrumenter og betjening79
Knappen Ö bruges til at skifte til
næste indstilling og til sidst til at af‐ slutte indstillingsmodus.
Automatisk tidssynkronisering
RDS-signalet fra de fleste FM-
sendere indstiller tiden automatisk,
hvilket vises ved } i displayet.
Nogle sendere udsender ikke kor‐
rekte tidssignaler. Det kan så være
hensigtsmæssigt at slå den automa‐
tiske tidssynkronisering fra.
Kald indstillingsmodus frem og skift til indstilling af år. Hold knappen Ö inde
i ca. 3 sekunder, indtil } blinker i dis‐
playet og "RDS TIME" vises. Funk‐
tionen slås til (RDS TIME 1) og fra
(RDS TIME 0) med knappen ;. For‐
lad indstillingsmodus med knap‐
pen Ö.
Stikdåser
El-udtagene befinder sig i midterkon‐
sollen og i bagagerummet.
Brug ikke stik, der ikke passer til el-
udtagene. Tilslutning af elektrisk ud‐
styr, mens motoren ikke er tændt, vil aflade batteriet. Effektforbruget må
ikke overstige 120 watt. Der må ikke
tilsluttes tilbehør, som afgiver strøm,
for eksempel elektriske opladere eller batterier.
Elektrisk tilbehør, der tilsluttes el-ud‐ taget, skal opfylde standarden
DIN VDE 40 839 (krav om elektro‐
magnetisk kompatibilitet).
Lighter
Lighteren er anbragt i midterkonsol‐
len.
Tryk lighteren ind. Den slukker auto‐
matisk, når først elementet gløder.
Træk lighteren ud.

Instrumenter og betjening83
Hvis naturgastankene ikke fyldes op,
skal der skiftes manuelt til benzindrift,
næste gang motoren startes. Dette er nødvendigt for at undgå beskadigelse
af katalysatoren (overophedning på
grund af uregelmæssig brændstoffor‐ syning).
Aktiveres valgknappen flere gange in‐ den for kort tid, aktiveres en skiftelås.
Motoren forbliver i den aktuelle drifts‐ måde. Låsen er aktiv, indtil tændin‐
gen afbrydes.
Ved benzindrift kan der forventes
mindre tab i ydelse og drejningsmo‐
ment. Man skal derfor tilpasse kørs‐
len (f.eks. ved overhalinger) og be‐
lastningen af bilen (f.eks. ved anhæn‐ gerkørsel) tilsvarende.
Hver 6. måned skal benzintanken kø‐
res så tom, at kontrollampen Y lyser,
hvorefter der fyldes benzin på. Dette
er nødvendigt for at opretholde den
nødvendige systemfunktion og
brændstofkvalitet til benzindriften.
Fyld tanken helt op med jævne mel‐
lemrum for at undgå korrosion i tan‐
ken.Servicedisplay
Meddelelsen InSP vises, når det er tid
til serviceeftersyn. Yderligere anvis‐
ninger 3 188.
Kontrollamper
De kontrollamper, der beskrives her,
findes ikke i alle biler. Beskrivelserne
dækker alle instrumentversioner. Når
tændingen slås til, tændes de fleste
kontrollamper kortvarigt som en funk‐
tionstest.
Kontrollampernes farver betyder:Rød=Fare, vigtig informationGul=Advarsel, henvisning, fejlGrøn=Bekræftelse af aktiveringBlå=Bekræftelse af aktivering

86Instrumenter og betjening
Kontrollampen blinker, mens
motoren er i gang Fejl, der kan føre til beskadigelse af
katalysatoren. Let på speederen, ind‐ til kontrollampen holder op med at
blinke. Søg straks hjælp på et værk‐
sted.
Bilen skal snart til service
A lyser eller blinker gult.
Kontrollampen tændes, mens
motoren kører Fejl i systemet til motorelektronikken
eller gearkasseelektronikken 3 129,
3 133. Elektronikken skifter til nød‐
programmet. Brændstofforbruget kan
forøges, og bilens køreegenskaber
kan være forringet.
Forsvinder fejlen ikke, hvis motoren
startes igen, søges hjælp på et værk‐ sted.
Lyser sammen med InSP4 iservicedisplayet
Lad et værksted aftappe vandet fra
dieselfiltret 3 98.Blinker når tændingen tilsluttes
Der er fejl i startspærresystemet. Mo‐
toren kan ikke startes 3 37.
Afbryd tændingen og forsøg at starte
igen.
Blinker kontrollampen fortsat, kan
man forsøge at starte motoren med reservenøglen; søg hjælp på et værk‐ sted.
Bremsesystem og kobling
R lyser eller blinker rødt.
Lyser Lyser ved slækket parkeringsbremse,hvis bremse- og koblingssystemets
væskestand er for lav 3 153.9 Advarsel
Stands bilen. Afbryd straks kørs‐
len. Søg hjælp på et værksted.
Lyser, efter at tændingen er sluttet til,
hvis parkeringsbremsen er trukket
3 135.
Blinker
Blinker i nogle sekunder i biler med
automatiseret gearkasse, efter at
tændingen er afbrudt, hvis parke‐
ringsbremsen ikke er trukket.
I biler med automatiseret gearkasse
blinker den, hvis bilen ikke står i gear, og parkeringsbremsen ikke er trukket, når førerdøren åbnes.
Blokeringsfri bremser
(ABS) u lyser rødt.
Lyser i nogle sekunder efter, at tæn‐
dingen er tilsluttet. Systemet er funk‐
tionsklart, når kontrollampen er sluk‐
ket.
Slukker kontrollampen ikke efter et
par sekunder, eller lyser den svagt
under kørsel, er der fejl i systemet.
Bremsesystemet er stadigvæk funk‐
tionsdygtigt, men uden ABS-regule‐
ring.
Blokeringsfri bremser 3 134.

90Instrumenter og betjeningFjernlys
C lyser blåt.
Lyser, når fjernlyset er tændt, samt når overhalingsblinket aktiveres
3 106.
Adaptive forlygter
B lyser eller blinker gult.
Lyser Fejl i systemet.
Hvis kurvelysets drejeanordning er defekt, slukkes det tilsvarende nær‐
lys, og tågeforlygten tændes.
Søg hjælp på et værksted.
Blinker Systemet er omstillet til symmetrisk
nærlys.
Hvis kontrollampen B blinker i ca.
4 sekunder, efter at tændingen er
sluttet til, minder det om, at systemet
er omstillet 3 106.
Adaptive forlygter (AFL) 3 107.Tågelys
> lyser grønt.
Lyser, når tågeforlygterne er tændt
3 108.
Tågebaglygte r lyser gult.
Lyser, når tågebaglygten er tændt 3 108.
Cruise control
m lyser grønt.
Lyser, når systemet er aktiveret
3 138.
Dør åben
Q lyser rødt.
Lyser, når en dør eller bagklappen er
åben.Informationsdisplays
Triple-info-display
Viser klokkeslæt, udetemperatur og
dato eller Infotainment-system, hvis
dette er indkoblet.
Klokkeslæt, dato og udetemperatur
kan vises med tændingen slået fra
ved at trykke kort på én af de to knap‐
per under displayet.

Instrumenter og betjening91Board-info-display
Viser klokkeslæt, udetemperatur og
dato eller Infotainment-system.
Valg af funktioner
Infotainment-systemets funktioner og
indstillinger sker via Board-Info-
Displayet.
Det sker ved hjælp af menuer og
knapper på Infotainment-systemet.
Menuerne forlades automatisk efter
ca. 5 sekunder, hvis der ikke foreta‐
ges nogen betjening.
Vælg med knapperne på
Infotainment-systemet
I Indstillinger -menuen vælges den
ønskede funktion med OK-knappen. Indstillingerne ændres med pilta‐
sterne.
I BC -menuen vælges den ønskede
funktion med OK-knappen. OK-
knappenanvendes til at betjene stop‐ uret og starte måling og beregning på
ny.
Valg med venstre indstillingshjul på
rattet
Hvis der trykkes på indstillingshjulet,
kaldes BC-menuen frem. I BC-me‐
nuen trykkes for at betjene stopuret
og starte måling og beregning på ny.
Ved at dreje på indstillingshjulet væl‐
ges den ønskede funktion.
