Daiktų laikymo vietos63
Dviračio tvirtinimas
1. Pasukite pedalus į iliustracijojeparodytą padėtį ir įstatykite dviratį
į ratų griovelį.
Užtikrinkite, kad dviratis stovėtų
sucentruotas ir remtųsi į abu ratų
griovelius.
2. Prie dviračio rėmo pritvirtinkite trumpą montažo laikytuvą.Pasukite rankenėlę pagal
laikrodžio rodyklę, kad
užfiksuotumėte.3. Naudodami diržo fiksatorius, pritvirtinkite abu dviračio ratus
ratų grioveliuose.
4. Patikrinkite dviratį ir įsitikinkite, kad jis pritvirtintas.
Įspėjimas
Užtikrinkite, kad tarpas tarpdviračio ir automobilio būtų bent
5 cm. Jei reikia, atlaisvinkite ir
pasukite vairą bei šarnyrą į šoną.
Adapterio prijungimas
Tvirtinant daugiau nei vieną dviratį, turi būti užfiksuotas adapteris.

64Daiktų laikymo vietos
1. Adapteris ant tvirtinimo sistemosgale montuojamas kaip parodyta
iliustracijoje.
2. Pasukite svirtį ( 1) pirmyn ir
užfiksuokite. Tada nuleiskite adapterį ( 2) gale.
3. Atleiskite svirtį ir patikrinkite, ar adapteris saugiai užfiksuotas.
4. Nutieskite prie adapteriopritvirtintą dirželį po svirtimi, kai
nulenkiate tvirtinimo sistemą gale. Pritvirtinkite dirželį.
Papildomų dviračių tvirtinimas
Papildomi dviračiai tvirtinami panašiai
kaip ir pirmasis. Papildomai reikia
apsvarstyti tam tikrus veiksmus:
1. Prieš uždėdami dviratį būtinai atlenkite kito dviračio (jei jį
montuosite) ratų griovelius.
2. Prieš uždėdami dviratį būtinai pasukite jo pedalus į atitinkamą
padėtį.
3. Dviračius ant tvirtinimo sistemos
gale reikia sustatyti atsuktus
pakaitomis į kairę ir dešinę.

Daiktų laikymo vietos65
4. Kitą montuojamą dviratį reikiasulygiuoti su sumontuotu prieš jį.
Dviračių ratų stebulės turi
nesiliesti.
5. Dviračius reikia pritvirtinti montažo laikytuvais ir diržiniais
fiksatoriais taip, kaip aprašyta
pirmojo dviračio atveju. Montažo laikytuvai turi būti tvirtinami
lygiagrečiai.
Antrajam dviračiui prie laikiklio
tvirtinti panaudokite ilgąjį montažo
laikytuvą.
Trečias dviratis tvirtinamas
trumpuoju papildomu montavimo
laikytuvu. Laikytuvas turi būti
fiksuojamas tarp antrojo ir trečiojo
dviračių rėmų.
6. Įtempimo diržais papildomai užfiksuokite abu trečiojo dviračio
ratus tam skirtuose ratų
grioveliuose.
Siekiant padidinti agregato
matomumą, rekomenduojama prie
galinio dviračio pritvirtinti avarinį
ženklą.
Tvirtinimo sistemos gale nulenkimas
Tvirtinimo sistemą gale galima
nulenkti atgal ir taip gauti prieigą prie
krovinių skyriaus.
■ Jei adapteris nepritvirtintas:
Paspauskite svirtį ( 1), kad
atjungtumėte, ir laikykite.
Patraukite laikiklį ( 2) atgal, kad
atlenktumėte tvirtinimo sistemą
gale.
■ Jei adapteris pritvirtintas:
9 Perspėjimas
Atjungdami tvirtinimo sistemą
gale, būkite atidūs, kadangi ji
krypsta atgal. Iškyla sužalojimo
pavojus.

66Daiktų laikymo vietos

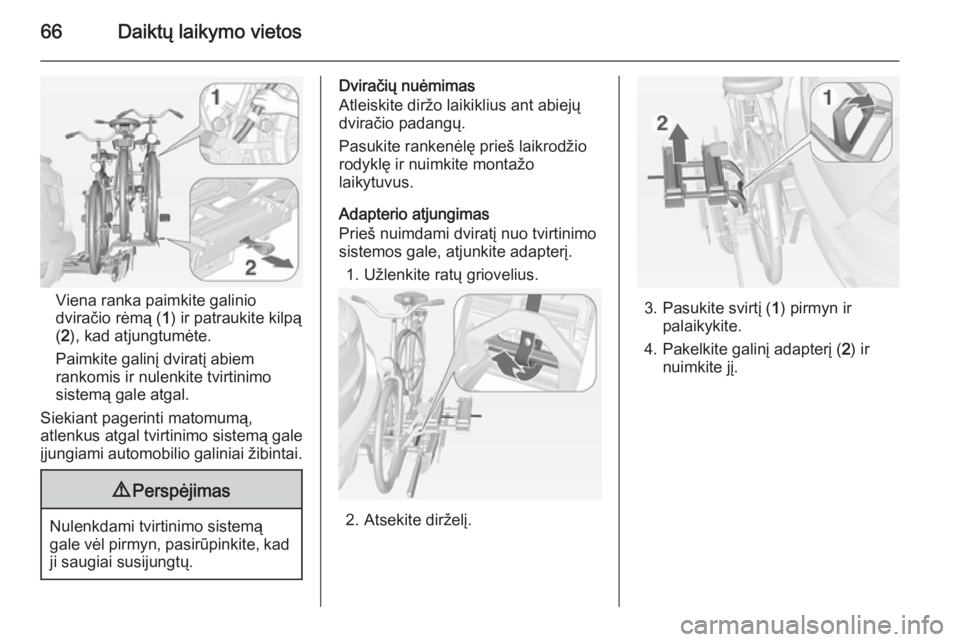

Viena ranka paimkite galinio
dviračio rėmą ( 1) ir patraukite kilpą
( 2 ), kad atjungtumėte.
Paimkite galinį dviratį abiem
rankomis ir nulenkite tvirtinimo sistemą gale atgal.
Siekiant pagerinti matomumą,
atlenkus atgal tvirtinimo sistemą gale
įjungiami automobilio galiniai žibintai.
9 Perspėjimas
Nulenkdami tvirtinimo sistemą
gale vėl pirmyn, pasirūpinkite, kad
ji saugiai susijungtų.
Dviračių nuėmimas
Atleiskite diržo laikiklius ant abiejų
dviračio padangų.
Pasukite rankenėlę prieš laikrodžio
rodyklę ir nuimkite montažo
laikytuvus.
Adapterio atjungimas
Prieš nuimdami dviratį nuo tvirtinimo sistemos gale, atjunkite adapterį.
1. Užlenkite ratų griovelius.
2. Atsekite dirželį.
3. Pasukite svirtį ( 1) pirmyn ir
palaikykite.
4. Pakelkite galinį adapterį ( 2) ir
nuimkite jį.

Daiktų laikymo vietos67
Dviračių laikiklio išardymas
Pasukite spaustuvą (1) į šoną ir
ištraukite fiksavimo kaištį. Nuimkite
viršutinę rėmo ( 2) dalį.
Sumontuokite rėmą ( 1) atgal.
Įstatykite fiksavimo kaištį ir pasukite
spaustuvą į šoną ( 2).
Sutvarkykite montažo laikytuvus, kaip
parodyta iliustracijoje.
Pasukite rankeną ( 1) į šoną, kad
atjungtumėte ir iškeltumėte rėmą ( 2).
Nulenkite laikiklį atgal, tada
pastumkite jį pirmyn, kol jis sustos ( 1).
Galinėje dalyje paspauskite laikiklį žemyn ( 2).
Užlenkite ratų griovelį
Užlenkite ratų griovelį. Pritvirtinkite
dirželį.

68Daiktų laikymo vietos
Tvarkingai sudėkite diržinius
fiksatorius.
Atrakinkite tvirtinimo sistemą gale
Iki galo vidun pasukite abi
prispaudimo svirtis. Pritvirtinkite
dirželį.
Užlenkite galinius žibintus
Atsukite abu varžtus. Ištraukite
galinius žibintus iš fiksatoriaus ir
pasukite juos pirmyn.
Įspauskite galinius žibintus į fiksatorių
ir prisukite atgal varžtus jiems
užfiksuoti
Užlenkite numerio plokštelės laikiklį
Pakelkite numerio plokštelės laikiklį ir užlenkite jį pirmyn.
Tvirtinimo sistemos gale įstūmimasĮspėjimas
Pasirūpinkite, kad visos
sulankstomos dalys, pvz., ratų
nišos ir montažo laikytuvai būtų
tiksliai sudėti į reikiamas vietas.
Kitaip tvirtinimo sistema gale
sutraukimo metu gali būti
pažeista.
Pastumkite atkabinimo svirtį aukštyn
ir palaikykite. Lengvai pakelkite
sistemą ir įstumkite ją į bamperį, kad
užsifiksuotų.
Atkabinimo svirtis turi grįžti į pradinę
padėtį.
9 Perspėjimas
Jei sistemos negalima tinkamai
sumontuoti, kreipkitės į dirbtuves.

Daiktų laikymo vietos69Bagažinės skyrius
Bagažinės skyriaus
padidinimasĮspėjimas
Prieš nuleisdami galinės sėdynės
atlošą, pirmiausiai nulenkite galinę
sėdynę.
Antraip galite sugadinti galinę
sėdynę.
1. Paspauskite laikiklį ir nulenkite galvos atramas.
Pastaba
Palikite pakankamai vietos galinei
sėdynei: pastumkite priekinę sėdynę
į priekį ir jos atlošą pakelkite stačiai.
2. Patraukite dirželį, esantį po sėdynės pasoste ir nuleiskite ją.
3. Patraukite atleidimo svirtį, įrengtągalinio atlošo viršuje.
4. Nulenkite atlošą pirmyn ir žemyn.
5. Išorinių sėdynių saugos diržusįstatykite į diržo kreipiamąsias.

70Daiktų laikymo vietos
Norėdami sėdynės atlošą grąžinti į
pradinę padėtį, ištraukite sėdynės
diržą iš diržo kreiptuvų ir pakelkite
atlošą aukštyn.
Tvirtai įspauskite atlošą į vietą.9 Perspėjimas
Atlenkdami, įsitikinkite prieš
vairuodami, kad atlošai yra saugiai užrakinti tinkamoje padėtyje. Jei
taip nepadarysite, galite susižeisti
arba pažeisti krovinį ar automobilį staigaus stabdymo arba
susidūrimo atveju.
Užtikrinkite, kad kad skląstis
nesužnybtų sėdynės diržų.
Pakėlus atlošą, gali užsirakinti
centrinis galinis sėdynės diržas. Taip
nutikus, leiskite saugos diržui iki galo
grįžti atgal ir pakartokite operaciją.
Jei sėdynės diržas vis dar užrakintas, nuleiskite sėdynės pasostę ir
pabandykite vėl.
Galinės sėdynės pasostė grąžinama
taip: įstatykite galinę sėdynės
pasostės dalį į pradinę vietą ir
įsitikinkite, kad sėdynės diržas
nepersuktas ir neįstrigęs po sėdynės pasoste. Tada tvirtai įspauskite
priekinę sėdynės pasostės dalį, kad
užsifiksuotų.Įspėjimas
Vėl nustatydami užpakalinės
sėdynės atlošus į stačią padėtį,
užpakalinės sėdynės saugos diržą ir sagtis įdėkite tarp užpakalinės
sėdynės atlošo ir jos pagrindo.
įsitikinkite, kad užpakalinės
sėdynės diržo ir sagties
neprispaudė užpakalinės sėdynės pagalvė;
įsitikinkite, kad saugos diržai nėra
persukti ar įstrigę sėdynės atloše
ir yra jiems skirtoje padėtyje.
Bagažinės skyriaus
dangtis
Ant gaubto nedėkite jokių daiktų.
Nuėmimas
Atkabinkite laikančiuosius diržus nuo
bagažinės durų.
Pakelkite gaubtą už galinės dalies ir
išstumkite aukštyn į priekį.
Nuimkite gaubtą.
SurinkimasUžfiksuokite dangtį šoninėse
kreipiamosiose ir nulenkite žemyn.
