Njega vozila167
Metlica brisača na stražnjem
prozoru
1. Skinite zaštitu s brisača.
2. Podignite metlicu brisača.
3. Pritisnite osigurač držača.
4. Izvucite metlicu brisača.
Zamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu žarulju držite samo za
podnožje. Ne dodirujte staklo žarulje
golim rukama.
Za zamjenu koristite samo žarulju
istog tipa.
Zamijenite sijalice prednjeg svjetla iz
prostora motora.

168Njega vozilaHalogenska prednja
svjetla
Kratko i dugo svjetlo
Uklonite zaštitni poklopac.
Kratko svjetlo
1. Odvojite priključak grla žarulje prednjeg svjetla.
2. Pritisnite opružnu kopču, odspojite je.
3. Žarulju izvucite iz njena držača izamijenite je.
4. Kada stavljate novu žarulju, umetnite izdanke u utore na
kućištu svjetla.
5. Ponovno montirajte sklop prednjeg svjetla.
6. Zakačite opružnu kopču.
7. Spojite priključak grla žarulje.
8. Postavite zaštitni poklopac prednjeg svjetla u položaj i
zatvorite ga.

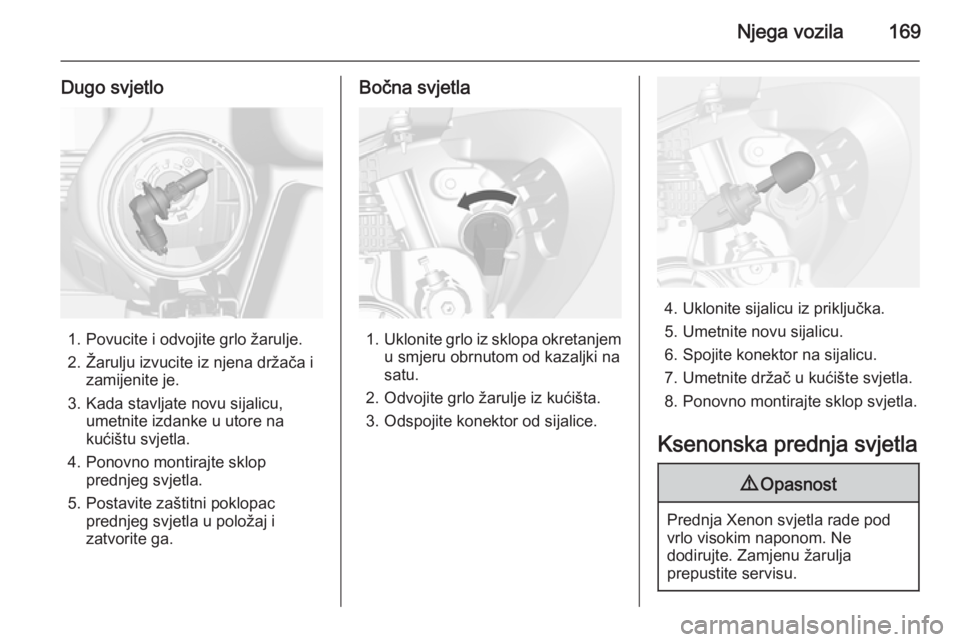

Njega vozila169
Dugo svjetlo
1. Povucite i odvojite grlo žarulje.
2. Žarulju izvucite iz njena držača i zamijenite je.
3. Kada stavljate novu sijalicu, umetnite izdanke u utore na
kućištu svjetla.
4. Ponovno montirajte sklop prednjeg svjetla.
5. Postavite zaštitni poklopac prednjeg svjetla u položaj i
zatvorite ga.
Bočna svjetla
1. Uklonite grlo iz sklopa okretanjem
u smjeru obrnutom od kazaljki na
satu.
2. Odvojite grlo žarulje iz kućišta.
3. Odspojite konektor od sijalice.
4. Uklonite sijalicu iz priključka.
5. Umetnite novu sijalicu.
6. Spojite konektor na sijalicu.
7. Umetnite držač u kućište svjetla. 8. Ponovno montirajte sklop svjetla.
Ksenonska prednja svjetla
9 Opasnost
Prednja Xenon svjetla rade pod
vrlo visokim naponom. Ne
dodirujte. Zamjenu žarulja
prepustite servisu.

170Njega vozila
Svjetla u zavoju
1. Uklonite zaštitni poklopac.
2. Povucite i odvojite grlo žarulje.
3. Žarulju izvucite iz njena držača izamijenite je.
4. Kada stavljate novu sijalicu, umetnite izdanke u utore na
kućištu svjetla.
5. Ponovno montirajte sklop prednjeg svjetla.
6. Postavite zaštitni poklopac prednjeg svjetla u položaj i
zatvorite ga.
Svjetla za maglu
Zamjenu žarulja prepustite servisu.
Prednji pokazivači smjera
1. Držač žarulje odvojite okretanjem u smjeru suprotnom od kazaljki nasatu.

Njega vozila171
2. Žarulju lagano gurnite upriključak, okrećite je suprotno odkazaljki na satu, izvadite i
zamijenite.
3. Držač sijalice umetnite u kućište svjetla, zakrenite ga u smjeru
kazaljki na satu i učvrstite.
Stražnja svjetla Lijeva strana
1. Skinite oba poklopca i odvrnite vijke. Skinite ploču.
2. Uklonite poklopac.
Desna strana
1. Skinite vrata spremnika i komplet za popravak gume.
2. Uklonite poklopac.
3. Stražnje/zaustavno svjetlo (1)

172Njega vozila
Pokazivač smjera (2)
Dodatno svjetlo (3)
4. Izvadite držač sijalice. Izvadite žarulju i zamijenite je.
5. Držač žarulje umetnite u sklop stražnjeg svjetla. Ugradite sklop
stražnjeg svjetla na karoseriju i
zategnite vijke. Zatvorite i
učvrstite poklopce.
6. Uključite kontakt, koristite i provjerite sva svjetla.
Bočni pokazivači smjera
Ako svjetla ne rade, neka ih provjeri
radionica.
Središnje visoko
postavljeno kočno svjetlo
Ako središnje visoko postavljeno
kočno svjetlo nije ispravno, neka ga provjeri radionica.

Njega vozila173Svjetlo registarske pločice
1.Svjetlo izdignite pomoću odvijača.
2. Izvucite kućište svjetla prema dolje, pazeći da pritom ne
povučete kabel.
Držač žarulje odvojite okretanjem
u smjeru suprotnom od kazaljki na satu.
3. Izvadite sijalicu iz držača i zamijenite je.
4. Držač sijalice umetnite u kućištesvjetla i zakrenite u smjeru
kazaljki na satu.
5. Umetnite kućište sijalice i učvrstite ga odvijačem.
Unutarnja svjetla
Uslužna (pomoćna) svjetla 1. Plosnatim odvijačem izgurajte suprotni kraj prekidača za svjetlo i
izvadite ga.
2. Izvadite sijalicu.
3. Zamijenite sijalicu.
4. Postavite natrag sklop svjetla.Svjetlo prtljažnika
1. Svjetlo izdignite pomoću odvijača.
2. Izvadite žarulju.
3. Umetnite novu sijalicu.
4. Ugradite svjetlo.

174Njega vozilaElektrični sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U kutiji iznad pozitivne stezaljke
akumulatora se nalaze neki glavni
osigurači. Ako je potrebno, zamijenite
ih u radionici.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Napomena
Svi osigurači opisani u ovim
uputama se možda ne primjenjuju u
Vašem vozilu.Kada pregledavate kutiju s
osiguračima, pogledajte natpis na
kutiji s osiguračima.
Hvataljka osigurača Hvataljka osigurača se može nalazitiu kutiji s osiguračima u prostoru
motora.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno i izvucite osigurač.
Kutija s osiguračima u
motornom prostoruKutija s osiguračima se nalazi u
prostoru motora.
Odvojite poklopac, podignite ga gore
i uklonite.
