1. Į lemputės laikiklį vertikaliaiįterpkite atsuktuvą, paspauskite į
šoną ir spyruoklę atleiskite.
2. Ištraukite lemputę žemyn, stengdamiesi netraukti kabelio.
3. Pasukdami prieš laikrodžiorodyklę, nuimkite lemputės laikiklį
nuo žibinto korpuso.
4. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
5. Įstatykite lemputės laikiklį į žibinto
korpusą ir pasukite pagal
laikrodžio rodyklę.
6. Įstatykite žibintą į bamperį, kad susijungtų.
Vidaus apšvietimas
Plafono apšvietimas, skaitymo
lemputės Lemputės turi būti pakeistos
dirbtuvėse.
Bagažinės skyriaus apšvietimas
1. Atlenkite lemputę atsuktuvu.
Page 250 of 339
248Automobilio priežiūra
2. Lengvai paspauskite lemputę linkspyruoklės gnybto ir ištraukite.
3. Įsukite naują lemputę.
4. Įmontuokite lemputę.
Prietaisų skydelio
apšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.
Elektros sistema
Saugikliai
Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra trys saugiklių
dėžutės:
■ variklio skyriaus kairėje pusėje priekyje,
■ automobiliuose, kuriuose vairas yra
kairėje, - viduje už įrankių skyriaus
arba už daiktadėžės
automobiliuose, kuriuose vairas yra dešinėje pusėje,
■ po gaubtu bagažo skyriaus kairėje pusėje.
Prieš pakeisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Automobilyje įrengta įvairių rūšių
saugiklių.
Page 251 of 339
Automobilio priežiūra249
Priklausomai nuo saugiklio tipo,
perdegusį saugiklį galima atpažinti iš
jo susilydžiusios vielos. Kol
nenustatėte gedimo priežasties,
saugiklio nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Saugiklių ištraukimo įrankis
Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.
Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atlaisvinkite dangtelį, pakelkite jį į
viršų ir nuimkite.
Page 252 of 339
250Automobilio priežiūra
Nr.Grandinė1Pavarų dėžės valdymo modulis2Variklio valdymo modulis3–4–5Uždegimas, pavarų dėžės
valdymo modulis, variklio
valdymo modulis6Priekinio stiklo valytuvas7–8Kuro įpuškimas, degimo sistema9Kuro įpuškimas, degimo sistema10Variklio valdymo modulis11Lambda zondas12Starteris13Kaitinimo sklendės jutiklis14Apšvietimas15Galinio lango valytuvasNr.Grandinė16Vakuuminis siurblys, oro srauto
matuoklis, vandens degaluose
jutiklis, nuolatinės srovės trans‐
formatorius17–18Prisitaikantys priekiniai žibintai19Prisitaikantys priekiniai žibintai20Degalų siurblys21Galiniai elektra valdomi langai22ABS23Kintamo jautrumo vairo stiprin‐
tuvas24Priekiniai elektra valdomi langai25Rozetės26ABS27Elektrinis stovėjimo stabdys28Šildomas galinis langas29Šildoma sėdynė kairėje30Šildoma sėdynė dešinėje
Page 253 of 339

Automobilio priežiūra251
Nr.Grandinė31Oro kondicionavimo sistema32Kėbulo valdymo modulis33Šildomos priekinės sėdynės34Stoglangis35Informacijos ir pramogų sistema36–37Dešinysis tolimųjų šviesų
žibintas38Kairysis tolimųjų šviesų žibintas39–40–41Vakuumo siurblys42Radiatoriaus ventiliatorius43Automobilio akumuliatorius,
nuolatinės srovės transformato‐
rius (tik automobiliuose su
sistema „Stop-start“)44Priekinių žibintų plovimo sistema45Radiatoriaus ventiliatoriusNr.Grandinė4687 terminalas, pagrindinė relė47Lambda zondas48Rūko žibintai49Dešinysis artimųjų šviesų
žibintas50Kairysis artimųjų šviesų žibintas51Garso signalas52Degimas53Uždegimas, vėdinamos prie‐
kinės sėdynės54Degimas55Elektra valdomi langai, veidro‐
dėlio nulenkimas56Priekinio stiklo ploviklis57–58–59Dyzelino pašildymo, išmetamųjų
dujų kontrolės sistema60Veidrodėlio šildymasNr.Grandinė61Veidrodėlio šildymas62–63Galinio lango jutiklis64Prisitaikantys priekiniai žibintai65Pagalbinis siurblys (tik automo‐
biliuose su „stop-start“ sistema)66Galinio lango plovimo sistema67Kuro sistemos valdymo modulis68–69Automobilio akumuliatoriaus
jutiklis70Lietaus jutiklis71Automobilio akumuliatoriaus
jutiklis
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtelį ir paspauskite, kad užsifiksuotų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.
Page 254 of 339

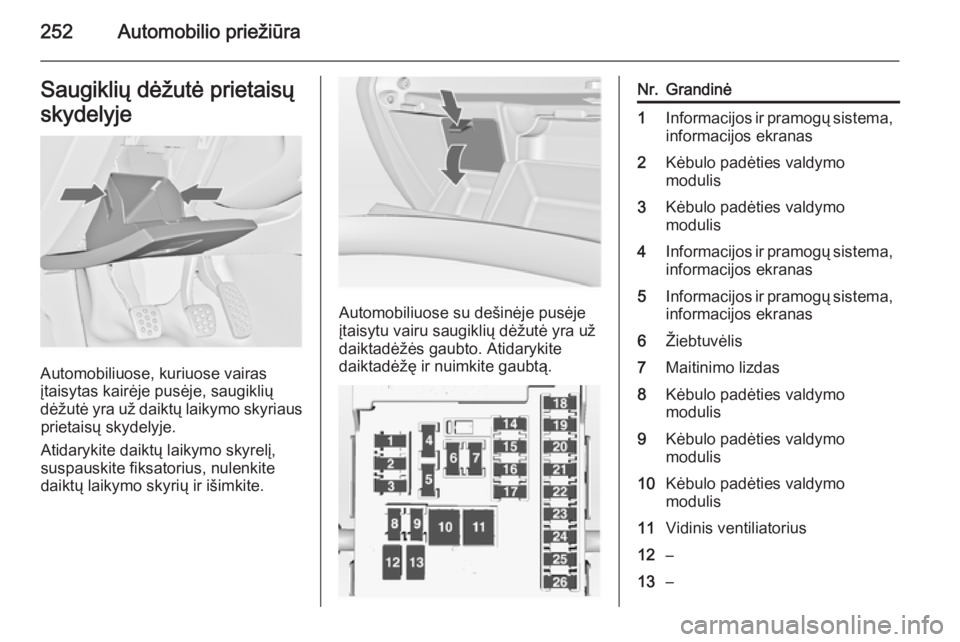

252Automobilio priežiūraSaugiklių dėžutė prietaisųskydelyje
Automobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra už daiktų laikymo skyriaus prietaisų skydelyje.
Atidarykite daiktų laikymo skyrelį,
suspauskite fiksatorius, nulenkite
daiktų laikymo skyrių ir išimkite.
Automobiliuose su dešinėje pusėje
įtaisytu vairu saugiklių dėžutė yra už
daiktadėžės gaubto. Atidarykite
daiktadėžę ir nuimkite gaubtą.
Nr.Grandinė1Informacijos ir pramogų sistema,
informacijos ekranas2Kėbulo padėties valdymo
modulis3Kėbulo padėties valdymo
modulis4Informacijos ir pramogų sistema,
informacijos ekranas5Informacijos ir pramogų sistema,
informacijos ekranas6Žiebtuvėlis7Maitinimo lizdas8Kėbulo padėties valdymo
modulis9Kėbulo padėties valdymo
modulis10Kėbulo padėties valdymo
modulis11Vidinis ventiliatorius12–13–
Page 255 of 339
Automobilio priežiūra253
Nr.Grandinė14Diagnostinė jungtis15Oro pagalvė16Centrinio durų užrakto sistema,
bagažinė17Oro kondicionavimo sistema18Pervežimo saugiklis19Atmintis20–21Prietaisas22Degimas23Kėbulo padėties valdymo
modulis24Kėbulo padėties valdymo
modulis25–26Bagažinės skyriaus maitinimo
lizdas
Elektra valdomos sėdynės, 12 ir 13
pad. turi apsaugą nuo perkrovos.
Atvėsus, grandinė vėl bus sujungta.
Saugiklių dėžutė
bagažinėje
Saugiklių dėžutė yra po gaubtu
bagažo skyriaus kairėje pusėje.
Nuimkite gaubtą.
Page 256 of 339
254Automobilio priežiūra
Nr.Grandinė1Centrinio durų užrakto sistema,
elektra valdomos bagažinės
durys2Priekabos modulis3–4–5Priekabos lizdas6Vairo šildymas7–8Priekabos lizdas9Stoglangis10Centrinio durų užrakto sistema,
bagažinė11–12–13–14–15Elektra valdomas bagažinės
užraktasNr.Grandinė16Oro kondicionavimo sistema17–18–19Šoninių kliūčių detektorius20Šoninių kliūčių detektorius, vėdi‐
namos priekinės sėdynės21Aktyvi amortizavimo sistema,
pagalbiniai tolimųjų šviesų
žibintai, pastovaus greičio palai‐
kymo sistema, pagalbinė kelio
ženklų atpažinimo sistema,
įspėjimas apie juostos nesilai‐
