2014 OPEL ASTRA J Uživatelská příručka (in Czech)

Úložné prostory71
Přizpůsobení zadního nosného
systému jízdnímu kolu
Stlačte uvolňovací páčku a vytáhněte
úchyty kol.
Zatlačte na uvolňovací páčku na
upevňovacích popruzích a sejměte
upevňovací popruhy.
Příprava jízdního kola pro připevnění
Poznámky
Maximální šířka kliky pedálu je
38,3 mm a maximální hloubka je
14,4 mm.
Natočte levý pedál (bez řetězového
kola) kolmo dolu. Pedál na levé klice
pedálu musí být vodorovně.
Přední jízdní kolo musí mít přední kolo na levé straně.
Zadní jízdní kolo musí mít přední kolo
na pravé straně.
Připevnění jízdního kola na zadní nosný systém
Pomocí otočné rukojeti na úchytu
kliky pedálu přibližně přizpůsobte nastavitelnou jednotku úchytu kliky
pedálu vyčnívání kliky pedálu.
Pokud má jízdní kolo rovnou kliku
pedálu, vyšroubujte zcela otočnou
rukojeť úchytu kliky pedálu (pozice 5).

72Úložné prostory
Pokud má jízdní kolo zakřivenou klikupedálu, zašroubujte zcela otočnou
rukojeť úchytu kliky pedálu (pozice 1).
Naložte jízdní kolo. Klika pedálu musí
být umístěna do otvoru úchytu kliky
pedálu, viz vyobrazení na obrázku.Výstraha
Ujistěte se, že se pedál nedotýká
povrchu zadního nosiče. Jinak by
během přepravy mohlo dojít
k poškození startovací sady.
Seshora vložte upevňovací prvek kliky pedálu do vnějších kolejniček
úchytu kliky pedálu a zasuňte ho dolu
minimálně až pod zářezy.
Připevněte kliku pedálu otáčením
upevňovacího šroubu na
upevňovacím prvku kliky pedálu.

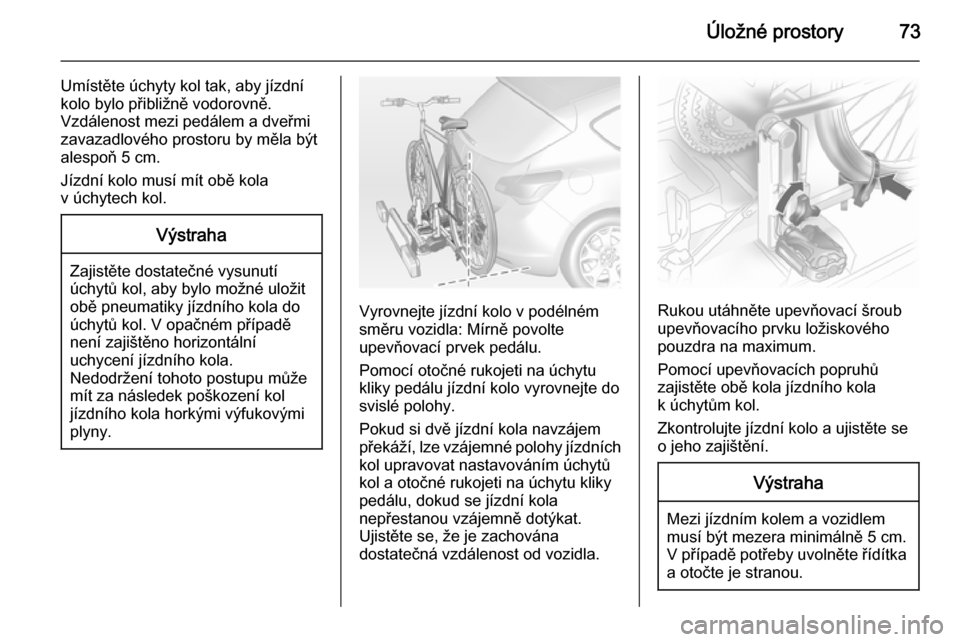

Úložné prostory73
Umístěte úchyty kol tak, aby jízdníkolo bylo přibližně vodorovně.
Vzdálenost mezi pedálem a dveřmi
zavazadlového prostoru by měla být
alespoň 5 cm.
Jízdní kolo musí mít obě kola
v úchytech kol.Výstraha
Zajistěte dostatečné vysunutí
úchytů kol, aby bylo možné uložit
obě pneumatiky jízdního kola do
úchytů kol. V opačném případě
není zajištěno horizontální
uchycení jízdního kola.
Nedodržení tohoto postupu může
mít za následek poškození kol
jízdního kola horkými výfukovými
plyny.
Vyrovnejte jízdní kolo v podélném
směru vozidla: Mírně povolte
upevňovací prvek pedálu.
Pomocí otočné rukojeti na úchytu
kliky pedálu jízdní kolo vyrovnejte do
svislé polohy.
Pokud si dvě jízdní kola navzájem
překáží, lze vzájemné polohy jízdních kol upravovat nastavováním úchytů
kol a otočné rukojeti na úchytu kliky pedálu, dokud se jízdní kola
nepřestanou vzájemně dotýkat.
Ujistěte se, že je zachována
dostatečná vzdálenost od vozidla.Rukou utáhněte upevňovací šroub
upevňovacího prvku ložiskového pouzdra na maximum.
Pomocí upevňovacích popruhů
zajistěte obě kola jízdního kola
k úchytům kol.
Zkontrolujte jízdní kolo a ujistěte se
o jeho zajištění.
Výstraha
Mezi jízdním kolem a vozidlem
musí být mezera minimálně 5 cm.
V případě potřeby uvolněte řídítka a otočte je stranou.

74Úložné prostory
Nastavení úchytů kol a otočné
rukojeti na úchytu kliky pedálu si
poznamenejte a uschovejte pro
každé jízdní kolo. Správné
přednastavení ulehčí opětovné
nakládání jízdního kola.
Pro zlepšení viditelnosti
doporučujeme na jízdní kolo vzadu
připevnit výstražnou ceduli.
Snímání jízdního kola ze zadního nosného systému
Povolte upevňovací popruhy obou kol
jízdního kola.
Držte jízdní kolo, povolte upevňovací
šroub upevňovacího prvku
ložiskového pouzdra a poté
upevňovací prvek ložiskového
pouzdra zvedněte a vyjměte.
Zasouvání zadního nosného systému
Zatlačte uchycení kliky pedálu do
otvoru pro kliku pedálu - viz obrázek.

Úložné prostory75
Vložte upevňovací popruhy
a zatáhněte je pevně směrem dolů až nadoraz.
Stiskněte uvolňovací páčku a zcela
zasuňte úchyty kol až nadoraz.
Uvolněte zajišťovací páčku
úhlopříčné podpěry a složte dolu oba
úchyty klik pedálů.
9 Varování
Riziko sevření.
Nejdříve otočte dozadu levou
blokovací páčku ( 1) a poté pravou
blokovací páčku ( 2) dokud se
nezastaví.

76Úložné prostory
Zatlačte dolu blokovací páčku
a vytáhněte oba držáky světel
z úchytů.
Zavřete držáky světel na zadní straně koncových světel.
Nejdříve umístěte koncové světlo do
zadní ( 1) prohlubně, poté do přední
( 2 ) prohlubně a zatlačte světla dolu až
nadoraz. Aby se předešlo poškození, zasuňte kabely po celé délce dovšech vedení.
Otevřete dveře zavazadlového
prostoru.
Potlačte uvolňovací páku nahoru
a podržte ji. Zlehka nadzvedněte
systém a potlačte jej na doraz tak, aby
zaklesl.
Uvolňovací páčka se musí vrátit do
původní polohy.
9 Varování
Pokud nelze systém správně
zajistit, prosím vyhledejte pomoc
v servisu.
Zadní nosný systém pro čtyři
jízdní kola
Zadní nosný systém (systém Flex-
Fix) umožňuje připevnění dvou
jízdních kol k výsuvnému nosiči
integrovanému do podlahy vozidla.
Dále lze připevnit další dvě jízdní kola
na adaptér. Přeprava jiných předmětů
není povolena.
Maximální nosnost zadního nosného systému je 80 kg s připevněným
adaptérem a 60 kg bez připevněného
adaptéru. Maximální hmotnost
jednoho jízdního kola na vytaženém
nosném systému je 30 kg. Díky tomu

Úložné prostory77
lze k nosnému systému připevnit také
jízdní kola s elektrickým pohonem.
Maximální hmotnost jednoho jízdního
kola na adaptéru je 20 kg.
Rozvor kol jízdního kola nesmí
přesáhnout 1,15 metru. V opačném
případě není možné bezpečné
upevnění jízdního kola.
Pokud se nepoužívá, musíte nosný
systém zasunout zpět do podlahy
vozidla.
Na jízdních kolech nesmí být žádné
předměty, které by se během
přepravy mohli uvolnit.Výstraha
Je-li zadní nosný systém vysunutý a vozidlo je plně zatížené, sníží sevůle podvozku.
Po cestách v prudkém stoupání
a při jízdě přes rampy, nárazníky
atd. jezděte opatrně.
Výstraha
Před připevňováním jízdních kol
z rámu z uhlíku požádejte o radu prodejce jízdního kola. Jízdní kola mohou být poškozena.
Vysouvání
Otevřete dveře zavazadlového
prostoru.
9 Varování
Nikdo nesmí být v oblasti
vysouvání zadního nosného
systému, nebezpečí zranění.Zatáhněte za uvolňovací páčku
směrem nahoru. Systém se uvolní a bude se rychle pohybovat směrem
ven z nárazníku.

78Úložné prostory
Zcela vytáhněte zadní nosný systém
dokud neuslyšíte, že se zajistil.
Ujistěte se, že není možné zadní nosný systém zatlačit dovnitř bez
opětovného zatažení za uvolňovací
páčku.
9 Varování
Připevnit objekty na zadní nosný
systém je dovoleno pouze, pokud
byl systém správně zajištěn.
Pokud se zadní nosný systém
správně nezajistí, nepřipevňujte
na něj žádné objekty. Vyhledejte
pomoc v servisu.
Vyklopení držáku značky vozidla
Nadzvedněte držák značky vozidla
a sklopte jej dozadu.
Vyklopení koncových světel
Vyklopte obě koncová světla.
Zajištění zadního nosného systému
