2014 OPEL ASTRA J ESP

244Conservação do veículo9Perigo
O sistema da ignição e os faróis de
xénon utilizam uma tensão muito
elevada. Não tocar.
Capot
Abrir
Puxar a alavanca de abertura e
colocá-la na posição inicial.
Mover o trinco de segurança
lateralmente para o lado esquerdo do veículo e abrir o capot.
Fixar o suporte do capô.
Se o capot for aberto durante um
Autostop, o motor será ligado
automaticamente por motivos de
segurança.
Fechar
Antes de fechar o capô, empurrar o suporte para o respectivo encaixe de
arrumação.
Baixar o capô e deixá-lo cair no
engate a partir de uma altura baixa
(20-25 cm). Verificar se o capô está
engatado.Atenção
Não pressionar o capô contra o
engate para evitar amolgá-lo.
Óleo de motor
Verificar manualmente o nível do óleo
de motor regularmente para evitar
danos no motor. Certificar-se que é utilizado óleo com a especificaçãocorrecta. Líquidos e lubrificantes
recomendados 3 307.

Conservação do veículo247protecção em temperaturas
baixas ou uma baixa súbita de
temperatura.
Travões
No caso de uma espessura mínima
dos calços dos travões, ouvir-se-á um
silvo durante a travagem.
Pode-se continuar a conduzir nessa
situação mas deve substituir-se os
calços dos travões o mais depressa
possível.
Depois de montar calços novos, não
travar a fundo desnecessariamente
nas primeiras viagens.
Líquido dos travões
9 Aviso
O líquido dos travões é venenoso
e corrosivo. Evitar o contacto com olhos, pele, tecidos e superfícies
pintadas.
O nível do óleo dos travões deve
situar-se entre as marcas MIN e
MAX .
Ao atestar, assegurar a máxima
limpeza já que uma contaminação do óleo dos travões pode causar avarias
no sistema de travões. Reparar a
causa de uma perda de óleo dos
travões numa oficina.
Utilizar apenas líquido dos travões de alto desempenho aprovado para o
veículo. Líquido dos travões e da
embraiagem 3 307.
Bateria do veículo
Os veículos sem sistema Start/Stop
serão equipados com uma bateria
ácido-chumbo. Os veículos com
sistema Start/Stop serão equipados
com uma bateria AGM, que não é
uma bateria de ácido e chumbo.
A bateria do veículo não precisa de
manutenção, desde que o perfil de
condução permita carga suficiente
para a bateria. Deslocações curtas e
arranques frequentes podem
descarregar a bateria. Evitar a
utilização de consumidores de
energia desnecessários.
As pilhas não devem ser eliminadas
junto com os resíduos domésticos.
Devem ser colocadas em pontos de
recolha para reciclagem apropriados
(i.e. pilhões).

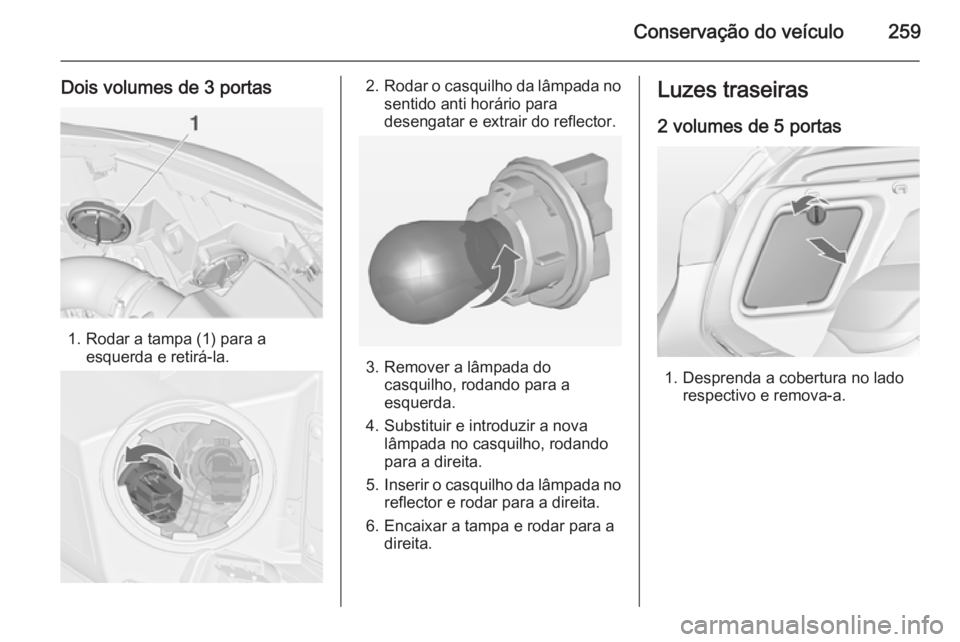

Conservação do veículo259
Dois volumes de 3 portas
1. Rodar a tampa (1) para aesquerda e retirá-la.
2.Rodar o casquilho da lâmpada no
sentido anti horário para
desengatar e extrair do reflector.
3. Remover a lâmpada do casquilho, rodando para a
esquerda.
4. Substituir e introduzir a nova lâmpada no casquilho, rodando
para a direita.
5. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.
6. Encaixar a tampa e rodar para a direita.
Luzes traseiras
2 volumes de 5 portas
1. Desprenda a cobertura no lado respectivo e remova-a.

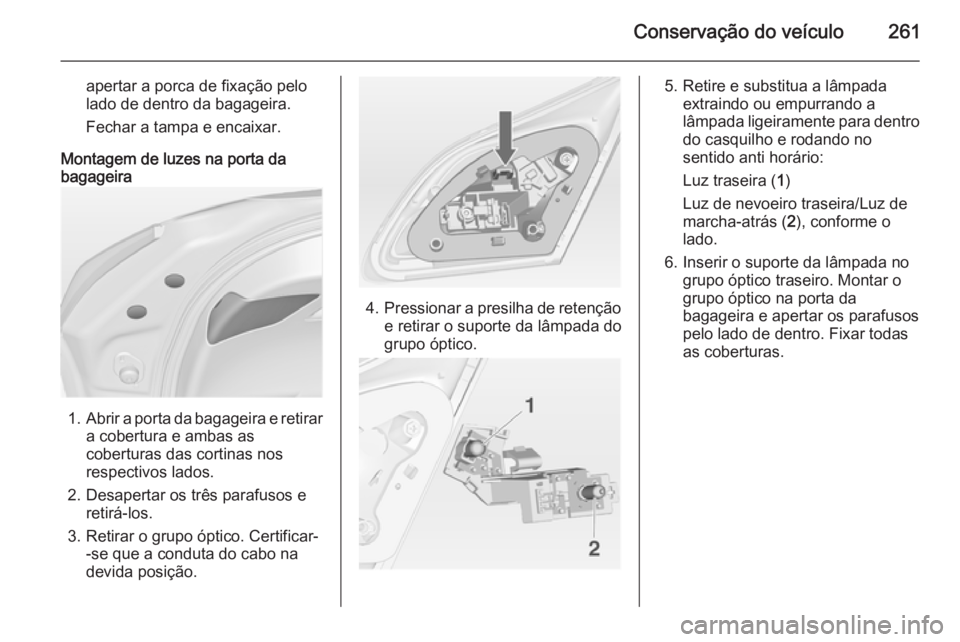

Conservação do veículo261
apertar a porca de fixação pelo
lado de dentro da bagageira.
Fechar a tampa e encaixar.
Montagem de luzes na porta da
bagageira
1. Abrir a porta da bagageira e retirar
a cobertura e ambas as
coberturas das cortinas nos
respectivos lados.
2. Desapertar os três parafusos e retirá-los.
3. Retirar o grupo óptico. Certificar- -se que a conduta do cabo na
devida posição.
4. Pressionar a presilha de retenção
e retirar o suporte da lâmpada do
grupo óptico.
5. Retire e substitua a lâmpada extraindo ou empurrando alâmpada ligeiramente para dentro
do casquilho e rodando no
sentido anti horário:
Luz traseira ( 1)
Luz de nevoeiro traseira/Luz de
marcha-atrás ( 2), conforme o
lado.
6. Inserir o suporte da lâmpada no grupo óptico traseiro. Montar o
grupo óptico na porta da
bagageira e apertar os parafusos
pelo lado de dentro. Fixar todas
as coberturas.

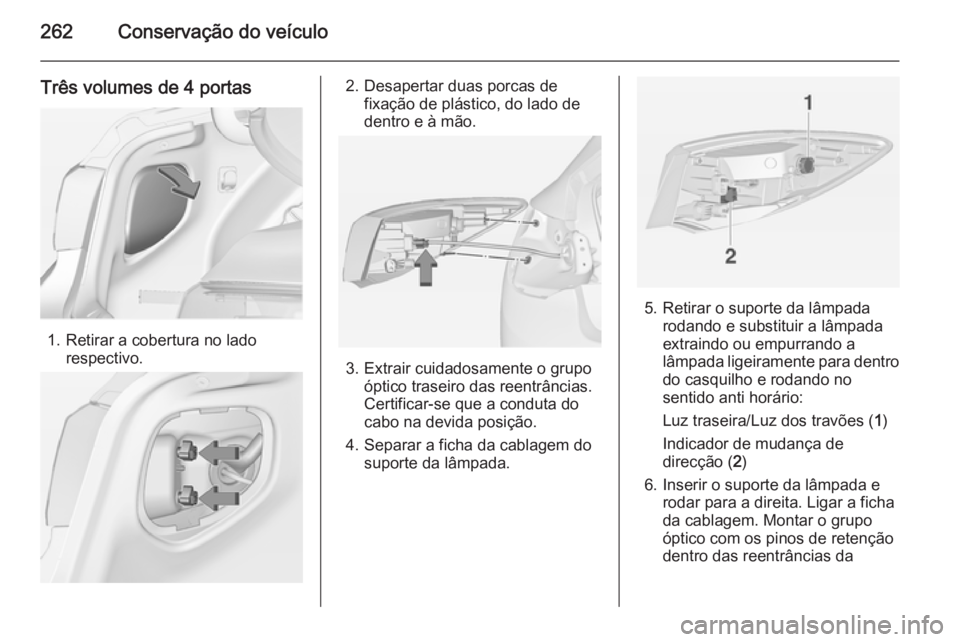

262Conservação do veículo
Três volumes de 4 portas
1. Retirar a cobertura no ladorespectivo.
2. Desapertar duas porcas defixação de plástico, do lado de
dentro e à mão.
3. Extrair cuidadosamente o grupo óptico traseiro das reentrâncias.
Certificar-se que a conduta do
cabo na devida posição.
4. Separar a ficha da cablagem do suporte da lâmpada.
5. Retirar o suporte da lâmpada rodando e substituir a lâmpada
extraindo ou empurrando a
lâmpada ligeiramente para dentro
do casquilho e rodando no
sentido anti horário:
Luz traseira/Luz dos travões ( 1)
Indicador de mudança de direcção ( 2)
6. Inserir o suporte da lâmpada e rodar para a direita. Ligar a ficha
da cablagem. Montar o grupo
óptico com os pinos de retenção
dentro das reentrâncias da

Conservação do veículo263
carroçaria e apertar as porcas de
fixação pelo lado de dentro da
bagageira. Fixar a cobertura.
Montagem de luzes na porta da
bagageira
1. Abrir a porta da bagageira e retirar
a cobertura do lado respectivo.
2. Retirar o suporte da lâmpada rodando e substituir a lâmpada
extraindo ou empurrando a
lâmpada ligeiramente para dentro do casquilho e rodando no
sentido anti horário:
Luz traseira ( 1)
Luz de nevoeiro traseira/Luz de
marcha-atrás ( 2), conforme o
lado.
3. Inserir o suporte da lâmpada e rodar para a direita. Fixar a
cobertura.
Carrinha
1. No lado esquerdo, rebater a cortina e retirar.

264Conservação do veículo
2. Retirar a cobertura no ladorespectivo.
3. Desapertar duas porcas defixação de plástico, do lado de
dentro e à mão.
4. Extrair cuidadosamente o grupo óptico traseiro das reentrâncias.
Certificar-se que a conduta do
cabo na devida posição.
5. Separar a ficha da cablagem do suporte da lâmpada.6. Retirar o suporte da lâmpada rodando no sentido anti horário e
substituir a lâmpada extraindo ou
empurrando a lâmpada
ligeiramente para dentro do
casquilho e rodando no sentido
anti horário:
Luzes traseiras ( 1 + 2)
Indicador de mudança de
direcção ( 3)
Luz de travão ( 4)
7. Ligar a ficha da cablagem e pressionar o cabo no suporte.
Montar o grupo óptico com os
pinos de retenção dentro das
reentrâncias da carroçaria e

Conservação do veículo265
apertar as porcas de fixação pelo
lado de dentro da bagageira.
Fixar a cobertura.
Quando montar, pressionar a
cortina no lado esquerdo para
dentro dos olhais de borracha até atingir força de retenção total.
Montagem de luzes na porta da
bagageira
1. Abrir a porta da bagageira e retirar
as coberturas das cortinas do
lado respectivo.
2. Desapertar os parafusos e retirá- -los.
3. Retirar o grupo óptico traseiro e soltar a ficha da cablagem do
suporte da lâmpada.
4. Retirar o suporte da lâmpada rodando no sentido anti horário e
substituir a lâmpada extraindo ou
empurrando a lâmpada
ligeiramente para dentro do
casquilho e rodando no sentido
anti horário:
Luz traseira ( 1)
Luz de nevoeiro traseira/Luz de marcha-atrás ( 2), conforme o
lado.
5. Montar o grupo óptico na porta da
bagageira e apertar os parafusospelo lado de dentro. Fixar todas
as coberturas.
