2014 OPEL ASTRA J Īpašnieka rokasgrāmata (in Latvian)

Bagāžas novietnes un glabāšanas nodalījumi79
Maksimālā slodze uz vienu
velosipēdu, kas novietots uz
izvelkamās platformas, ir 30 kg. Līdz
ar to izvelkamajai platformai var
piestiprināt velosipēdus ar
elektromotoru. Maksimālā slodze uz
vienu velosipēdu, kas novietots uz
adaptera, ir 20 kg.
Velosipēda garenbāze nedrīkst
pārsniegt 1,15 metrus. Pretējā
gadījumā velosipēdu nevar droši
nostiprināt.
Kad pārvadāšanas sistēma netiek
izmantota, tā ir jāiebīda atpakaļ
automašīnas grīdā.
Pie velosipēdiem nedrīkst būt
piestiprināti nekādi priekšmeti, kas
pārvadāšanas laikā var no tiem
atdalīties.Uzmanību
Ja aizmugurējā velosipēdu
pārvadāšanas sistēma ir izvirzīta
un automašīna ir pilnīgi noslogota, šasijas klīrenss samazinās.
Braucot pa izteikti slīpu ceļu,
rampu vai grambām utt.,
automašīna jāvada sevišķi
piesardzīgi.Uzmanību
Pirms piestiprināt velosipēdus ar
oglekļa šķiedras rāmjiem,
sazinieties ar velosipēdu
izplatītāju. Šādi velosipēdi var tikt
bojāti.
Izbīdīšana
Atveriet bagāžas nodalījuma durvis.
9 Brīdinājums
Aizmugurējās bagāžas
pārvadāšanas sistēmas
izbīdīšanas ceļā nedrīkst atrasties
cilvēki; savainojumu risks.
Pavelciet uz augšu atbloķēšanas
sviru. Sistēma atbloķējas un ātri
izbīdās ārā no bufera.

80Bagāžas novietnes un glabāšanas nodalījumi
Izvelciet aizmugurējo pārvadāšanas
sistēmu ārā līdz galam, līdz tā
nofiksējas ar dzirdamu "klikšķi".
Pārliecinieties, vai sistēmu nav
iespējams iebīdīt atpakaļ bez
atbloķēšanas sviras paraušanas.9 Brīdinājums
Pie aizmugurējās bagāžas
pārvadāšanas sistēmas drīkst
stiprināt priekšmetus tikai tad, ja
sistēma ir kārtīgi nofiksēta. Ja
jums neizdodas kārtīgi nofiksēt
aizmugurējo bagāžas
pārvadāšanas sistēmu,
nestipriniet pie tās priekšmetus un iebīdiet sistēmu atpakaļ. Meklējiet
palīdzību autoservisā.
Valsts reģistrācijas numura zīmes
turētāja atlocīšana
Paceliet valsts reģistrācijas numura
zīmes turētāju un atlokiet to atpakaļ.
Aizmugurējo lukturu atlocīšana
Atlokiet abus aizmugurējos lukturus
uz āru.

Bagāžas novietnes un glabāšanas nodalījumi81
Nofiksējiet aizmugurējo velosipēdu
pārvadāšanas sistēmu
Pagrieziet abas satveršanas sviras
līdz galam uz sāniem.
Pretējā gadījumā nevar garantēt drošu funkcionalitāti.
Riteņu padziļinājumu atlocīšana
Atlokiet abus riteņu padziļinājumus uz āru.
Velosipēdu turētāja montāža
Paceliet turētāju aizmugurē ( 1) un
pavelciet to atpakaļ.
Uzlokiet turētāju uz augšu ( 2).

82Bagāžas novietnes un glabāšanas nodalījumi
Spiediet turētāju (1) lejup un
pagrieziet rokturi ( 2) atpakaļ, lai
nostiprinātu.
Pirmā velosipēda piestiprināšana
1. Pagrieziet pedāļus vajadzīgajā pozīcijā (kā parādīts attēlā) un
ievietojiet velosipēdu priekšējos
riteņu padziļinājumos.
Pārliecinieties, ka velosipēds
atrodas riteņu padziļinājumu
centrā.
2. Piestipriniet velosipēda rāmim īso
montāžas kronšteinu. Pagrieziet kloķi pulksteņrādītāju kustības
virzienā, lai to nostiprinātu.
3. Nostipriniet abus velosipēda riteņus tiem paredzētajos
padziļinājumos ar riteņu
savilcējsiksnām.
4. Pārbaudiet, vai velosipēds ir nostiprināts stabili.
Uzmanību
Nodrošiniet, lai atstarpe starp
velosipēdu un automašīnu būtu
vismaz 5 cm. Ja nepieciešams,
atbrīvojiet velosipēda stūres stieni
un pagrieziet sāniski.

Bagāžas novietnes un glabāšanas nodalījumi83
Adaptera piestiprināšanaPārvadājot vairāk nekā divus
velosipēdus, pirms otrā velosipēda
piestiprināšanas ir jānostiprina
adapteris.
1. Uzlieciet adapteri aizmugurējai
velosipēdu pārvadāšanas
sistēmai, kā parādīts attēlā.
2. Pagrieziet sviru ( 1) uz priekšu un
turiet šajā stāvoklī, pēc tam
nolaidiet adapteri ( 2) aizmugurē
zemāk.
3. Atlaidiet sviru un pārbaudiet, vai adapteris ir droši nofiksējies.4. Virziet adapterim piestiprināto siksnu zem sviras, kas paredzēta
aizmugurējās velosipēdu
pārvadāšanas sistēmas
atlocīšanai atpakaļ. Nostipriniet
siksnu.
Citu velosipēdu piestiprināšana
Citus velosipēdus piestiprina līdzīgi
kā pirmo velosipēdu. Jāņem vērā vēl
daži apsvērumi:
1. Pirms velosipēda uzlikšanas noteikti atlokiet nākamā
velosipēda padziļinājumus, ja
nepieciešams.

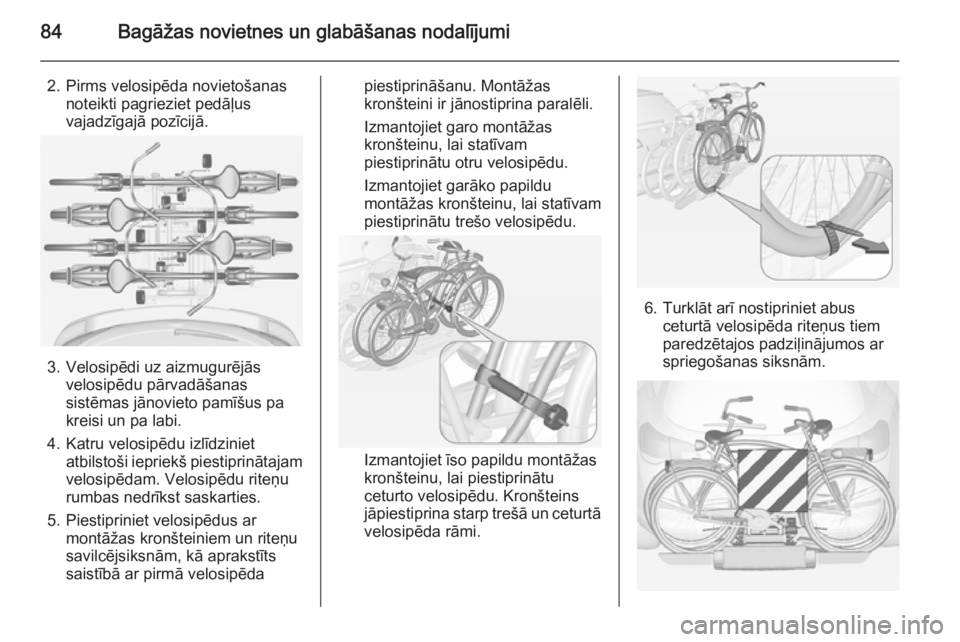

84Bagāžas novietnes un glabāšanas nodalījumi
2. Pirms velosipēda novietošanasnoteikti pagrieziet pedāļus
vajadzīgajā pozīcijā.
3. Velosipēdi uz aizmugurējās velosipēdu pārvadāšanas
sistēmas jānovieto pamīšus pa
kreisi un pa labi.
4. Katru velosipēdu izlīdziniet atbilstoši iepriekš piestiprinātajam
velosipēdam. Velosipēdu riteņu
rumbas nedrīkst saskarties.
5. Piestipriniet velosipēdus ar montāžas kronšteiniem un riteņu
savilcējsiksnām, kā aprakstīts
saistībā ar pirmā velosipēda
piestiprināšanu. Montāžas
kronšteini ir jānostiprina paralēli.
Izmantojiet garo montāžas
kronšteinu, lai statīvam
piestiprinātu otru velosipēdu.
Izmantojiet garāko papildu
montāžas kronšteinu, lai statīvam
piestiprinātu trešo velosipēdu.
Izmantojiet īso papildu montāžas
kronšteinu, lai piestiprinātu
ceturto velosipēdu. Kronšteins
jāpiestiprina starp trešā un ceturtā
velosipēda rāmi.
6. Turklāt arī nostipriniet abus ceturtā velosipēda riteņus tiem
paredzētajos padziļinājumos ar
spriegošanas siksnām.

Bagāžas novietnes un glabāšanas nodalījumi85
Ieteicams aizmugurējam
velosipēdam piestiprināt brīdinājuma zīmi, lai uzlabotu redzamību.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas atlocīšana
atpakaļ
Aizmugurējo velosipēdu
pārvadāšanas sistēmu var atlocīt
atpakaļ, lai varētu piekļūt bagāžas
nodalījumam.
■ Ja adapteris nav piestiprināts:
Piespiediet sviru ( 1), lai to
atbloķētu, un turiet šajā stāvoklī.
Pavelciet statīvu ( 2) atpakaļ, lai
salocītu aizmugurējo velosipēdu
pārvadāšanas sistēmu.
■ Ja adapteris ir piestiprināts:9 Brīdinājums
Atvienojot aizmugurējo
velosipēdu pārvadāšanas
sistēmu, jārīkojas piesardzīgi, jo tā sasvērsies atpakaļ. Savainojumu
risks.
Ar vienu roku turiet aizmugurējā
velosipēda rāmi ( 1) un velciet cilpu
( 2 ), lai to atvienotu.
Ar abām rokām turiet aizmugurējo
velosipēdu un atlokiet aizmugurējo
velosipēdu pārvadāšanas sistēmu
atpakaļ.
Lai uzlabotu redzamību, kad
aizmugurējā velosipēdu
pārvadāšanas sistēma ir atlocīta
atpakaļ, tiek aktivizēti automašīnas
gabarītlukturi.9 Brīdinājums
Atkal atlokot aizmugurējo
velosipēdu pārvadāšanas sistēmu uz priekšu, pārliecinieties, ka
sistēma cieši nofiksējas.
Velosipēdu noņemšana
Atbrīvojiet riteņu fiksatoru
savilcējsiksnas.
Pagrieziet kloķi pretēji
pulksteņrādītāju kustības virzienam
un noņemiet montāžas kronšteinus.
Adaptera atvienošana
Pirms pēdējā velosipēda
noņemšanas no aizmugurējās
velosipēdu pārvadāšanas sistēmas
atvienojiet adapteri.

86Bagāžas novietnes un glabāšanas nodalījumi
1. Salokiet riteņu padziļinājumus uziekšu.
2. Atbrīvojiet siksnu.
3. Pagrieziet sviru ( 1) uz priekšu un
turiet šajā stāvoklī.
4. Paceliet adapteri ( 2) aizmugurē
un to noņemiet.
Velosipēdu turētāja demontāža
Izkārtojiet montāžas kronšteinus, kā
parādīts attēlā.
Pagrieziet rokturi ( 1) uz priekšu, lai to
atbloķētu, un paceliet statīvu ( 2).
Atlokiet statīvu atpakaļ, pēc tam bīdiet
to uz priekšu līdz atdurim ( 1).
Aizmugurē ( 2) spiediet statīvu lejup.
Riteņu padziļinājumu salocīšana
Salokiet abus riteņu padziļinājumus
uz iekšu.
