2014 MITSUBISHI ASX лампы

Техническое обслуживание автомобиля

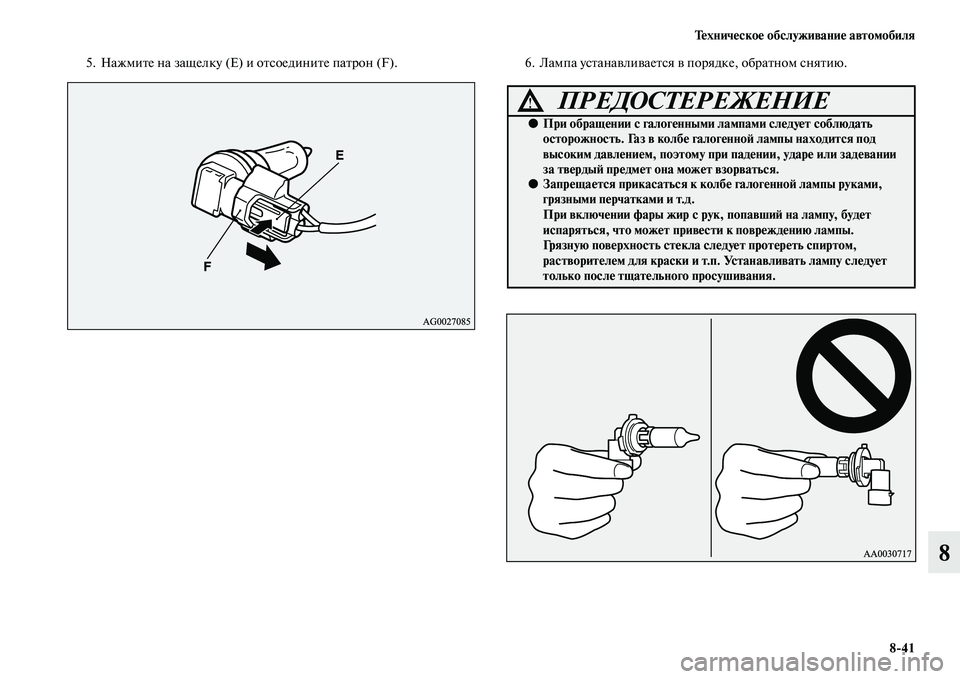

8/41
8
5. Нажмите на защелку (E) и отсоедините патрон (F). 6.Лампа устанавливается в порядке, обратном снятию.
ПРЕДОСТЕРЕЖЕНИЕ!
●При обращении с галогенными лампами следует соблюдать
осторожность. Газ в колбе галогенной лампы находится под
высоким давлением, поэтому при падении, ударе или задевании
за твердый предмет она может взорваться.
●Запрещается прикасаться к колбе галогенной лампы руками,
грязными перчатками и т.д.
При включении фары жир с рук, попавший на лампу, будет
испаряться, что может привести к повреждению лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для краски и т.п. Ус т а н а в л и в а т ь л а м п у с л е д у е т
только после тщательного просушивания.

8/42 Техническое обслуживание автомобиля
8
Фары (ближнего света, для моделей
с газоразрядными ксеноновыми лампами)
E01010100132Не пытайтесь самостоятельно разбирать и ремонтировать фары,
а также заменять их лампы.
Фары дальнего светаE010094001351. Чтобы заменить лампу левой фары на модификациях
с дизельным двигателем, выверните болт (А), поддерживая
блок реле, затем сдвиньте блок реле назад.
ПРЕДУПРЕЖДЕНИЕ!
●Цепи питания этих фар, а также лампы и их выводы находятся
под высоким напряжением. Во избежание поражения
электрическим током для выполнения ремонта или замены
обращайтесь в авторизованный сервисный центр MITSUBISHI
MOTORS.
*: Передняя часть автомобиля

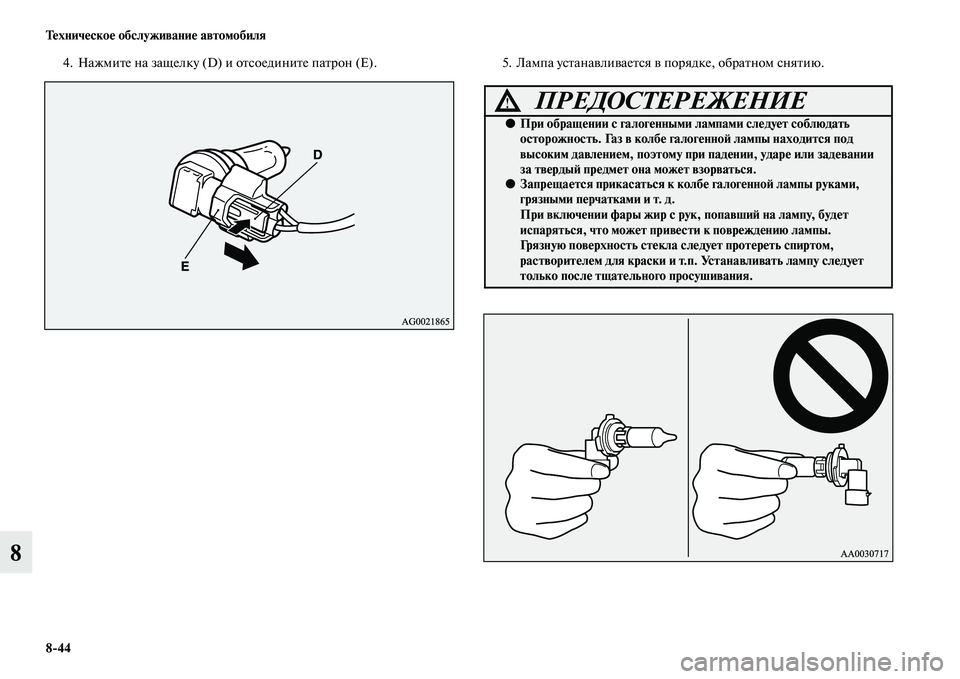

8/44 Техническое обслуживание автомобиля
8
4. Нажмите на защелку (D) и отсоедините патрон (E). 5. Лампа устанавливается в порядке, обратном снятию.
ПРЕДОСТЕРЕЖЕНИЕ!
●При обращении с галогенными лампами следует соблюдать
осторожность. Газ в колбе галогенной лампы находится под
высоким давлением, поэтому при падении, ударе или задевании
за твердый предмет она может взорваться.
●Запрещается прикасаться к колбе галогенной лампы руками,
грязными перчатками и т. д.
При включении фары жир с рук, попавший на лампу, будет
испаряться, что может привести к повреждению лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для краски и т.п. Устанавливать лампу следует
только после тщательного просушивания.

8/48 Техническое обслуживание автомобиля
8
Боковые повторители указателей поворота
(на крыльях)*
Лампы боковых повторителей указателей поворота (на крыльях)
не ремонтируются и не заменяются отдельно.
При необходимости ремонта или замены этих световых приборов
обращайтесь в авторизованный сервисный центр MITSUBISHI
MOTORS.
Боковые повторители указателей поворота
(на наружных зеркалах заднего вида)*
E01003900529В боковых повторителях указателей поворота (на наружных зеркалах
заднего вида) используются светодиоды, а не лампы.
При необходимости ремонта или замены этих световых приборов
обращайтесь в авторизованный сервисный центр MITSUBISHI
MOTORS.
Противотуманные фары*E010040017421. Вставьте под край облицовки фары (А) отвертку с плоским
лезвием, обернутую тканью, затем снимите облицовку,
аккуратно отжав ее.

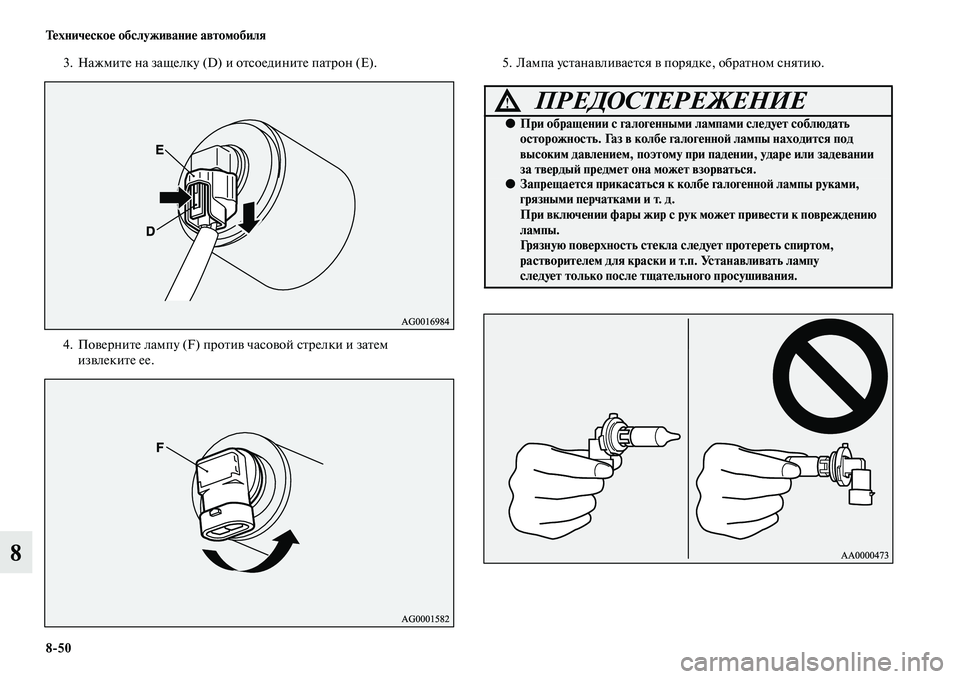

8/50 Техническое обслуживание автомобиля
8
3. Нажмите на защелку (D) и отсоедините патрон (E).
4. Поверните лампу (F) против часовой стрелки и затем
извлеките ее.5. Лампа устанавливается в порядке, обратном снятию.
ПРЕДОСТЕРЕЖЕНИЕ!
●При обращении с галогенными лампами следует соблюдать
осторожность. Газ в колбе галогенной лампы находится под
высоким давлением, поэтому при падении, ударе или задевании
за твердый предмет она может взорваться.
●Запрещается прикасаться к колбе галогенной лампы руками,
грязными перчатками и т. д.
При включении фары жир с рук может привести к повреждению
лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для краски и т.п. Устанавливать лампу
следует только после тщательного просушивания.

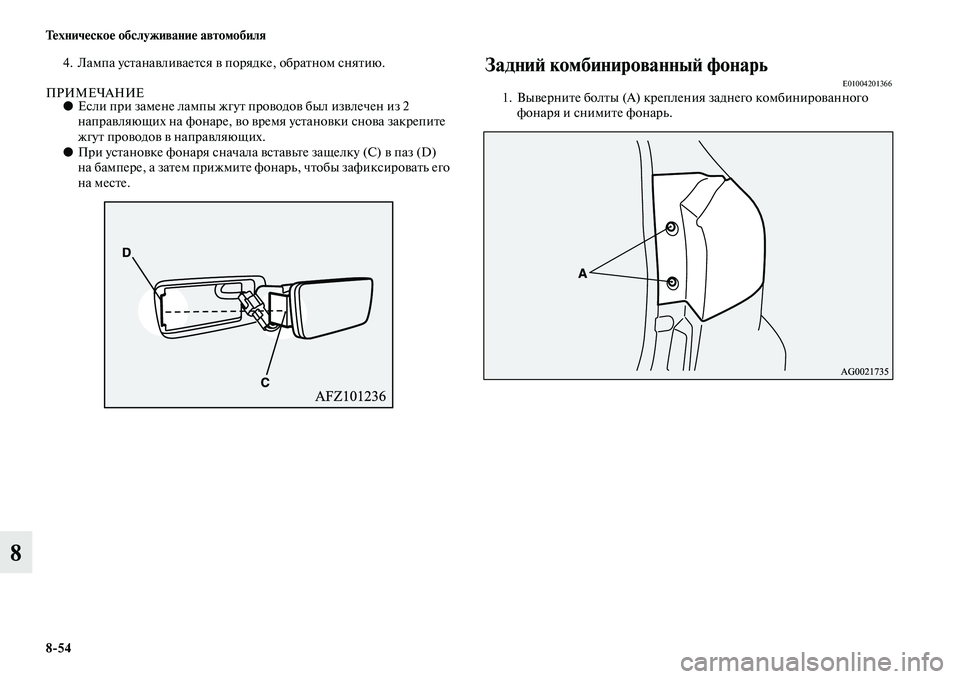

8/54 Техническое обслуживание автомобиля
8
4. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●Если при замене лампы жгут проводов был извлечен из 2
направляющих на фонаре, во время установки снова закрепите
жгут проводов в направляющих.
●При установке фонаря сначала вставьте защелку (C) в паз (D)
на бампере, а затем прижмите фонарь, чтобы зафиксировать его
на месте.
Задний комбинированный фонарьE010042013661. Выверните болты (А) крепления заднего комбинированного
фонаря и снимите фонарь.
