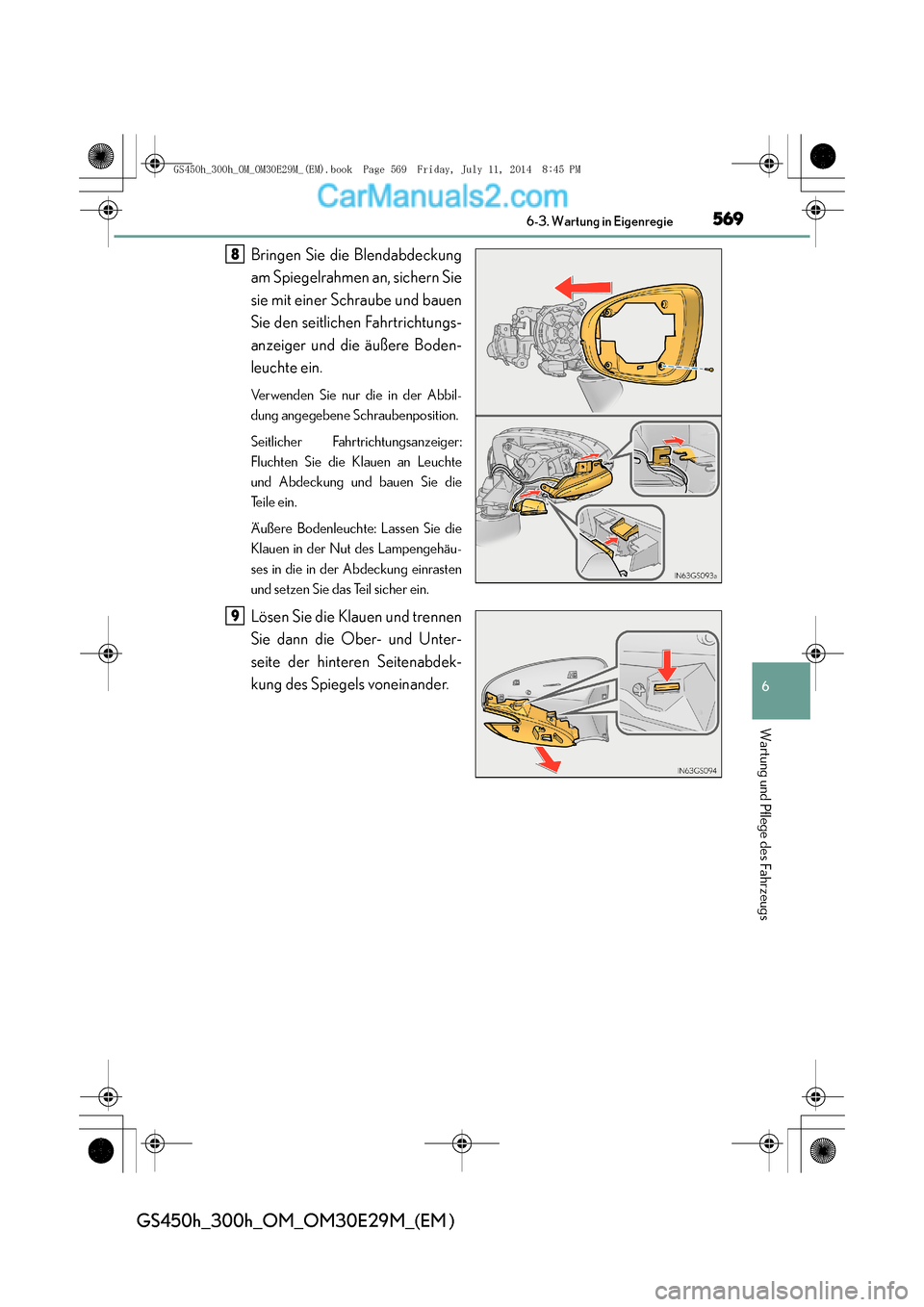

Bringen Sie die Blendabdeckung
am Spiegelrahmen an, sichern Sie
sie mit einer Schraube und bauen
Sie den seitlichen Fahrtrichtungs-
anzeiger und die äußere Boden-
leuchte ein.
Verwenden Sie nur die in der Abbil-
dung angegebene Schraubenposition.
Seitlicher Fahrtrichtungsanzeiger:
Fluchten Sie die Klauen an Leuchte
und Abdeckung und bauen Sie die
Teile ein.
Äußere Bodenleuchte: Lassen Sie die
Klauen in der Nut des Lampengehäu-
ses in die in der Abdeckung einrasten
und setzen Sie das Teil sicher ein.
Lösen Sie die Klauen und trennen
Sie dann die Ober- und Unter-
seite der hinteren Seitenabdek-
kung des Spiegels voneinander.
8
9
GS450h_300h_OM_OM30E29M_(EM).book Page 569 Friday, July 11, 2014 8:45 PM

5706-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )

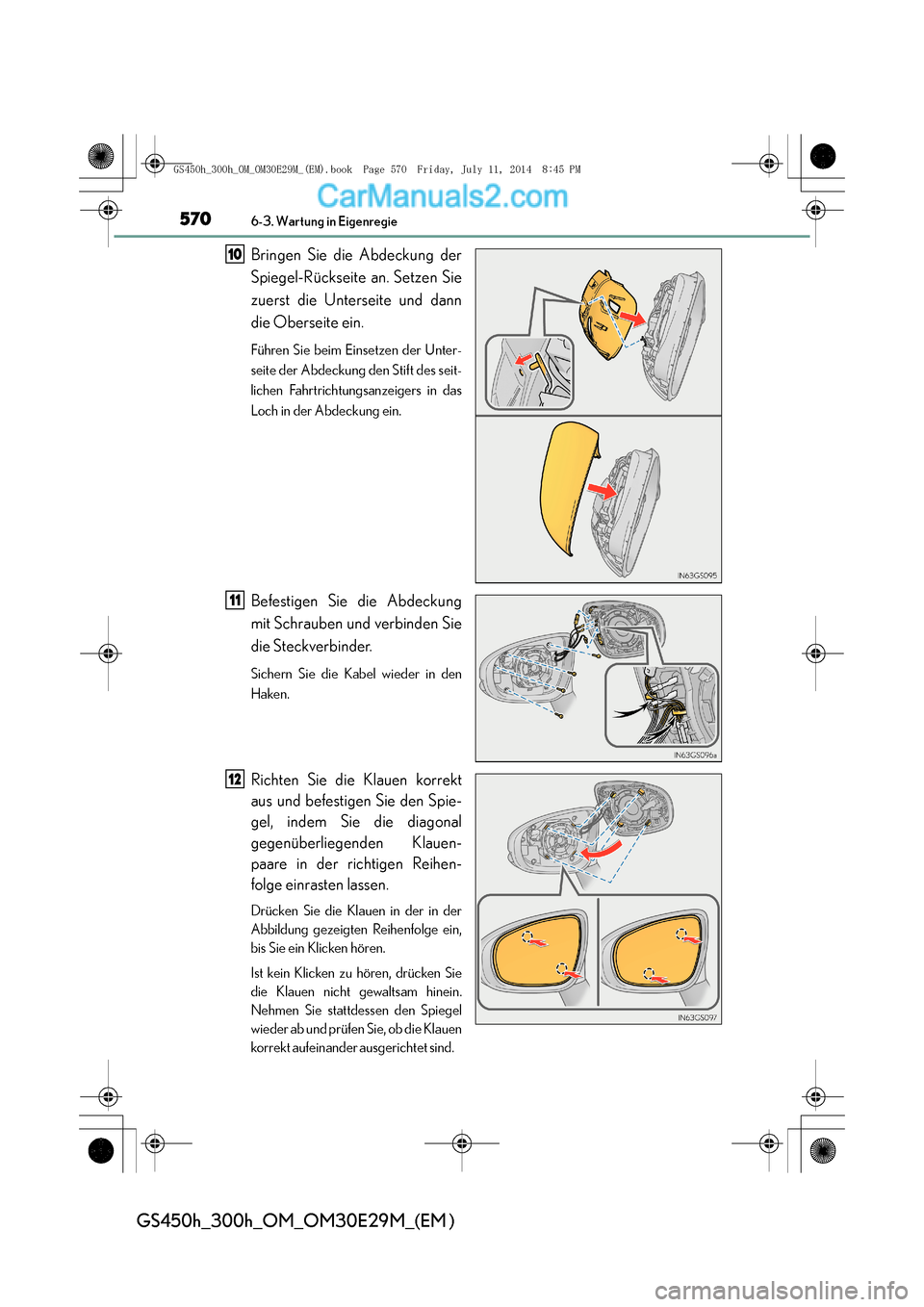

Bringen Sie die Abdeckung der
Spiegel-Rückseite an. Setzen Sie
zuerst die Unterseite und dann
die Oberseite ein.
Führen Sie beim Einsetzen der Unter-
seite der Abdeckung den Stift des seit-
lichen Fahrtrichtungsanzeigers in das
Loch in der Abdeckung ein.
Befestigen Sie die Abdeckung
mit Schrauben und verbinden Sie
die Steckverbinder.
Sichern Sie die Kabel wieder in den
Haken.
Richten Sie die Klauen korrekt
aus und befestigen Sie den Spie-
gel, indem Sie die diagonal
gegenüberliegenden Klauen-
paare in der richtigen Reihen-
folge einrasten lassen.
Drücken Sie die Klauen in der in der
Abbildung gezeigten Reihenfolge ein,
bis Sie ein Klicken hören.
Ist kein Klicken zu hören, drücken Sie
die Klauen nicht gewaltsam hinein.
Nehmen Sie stattdessen den Spiegel
wieder ab und prüfen Sie, ob die Klauen
korrekt aufeinander ausgerichtet sind.
10
11
12
GS450h_300h_OM_OM30E29M_(EM).book Page 570 Friday, July 11, 2 014 8:45 PM

571 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )

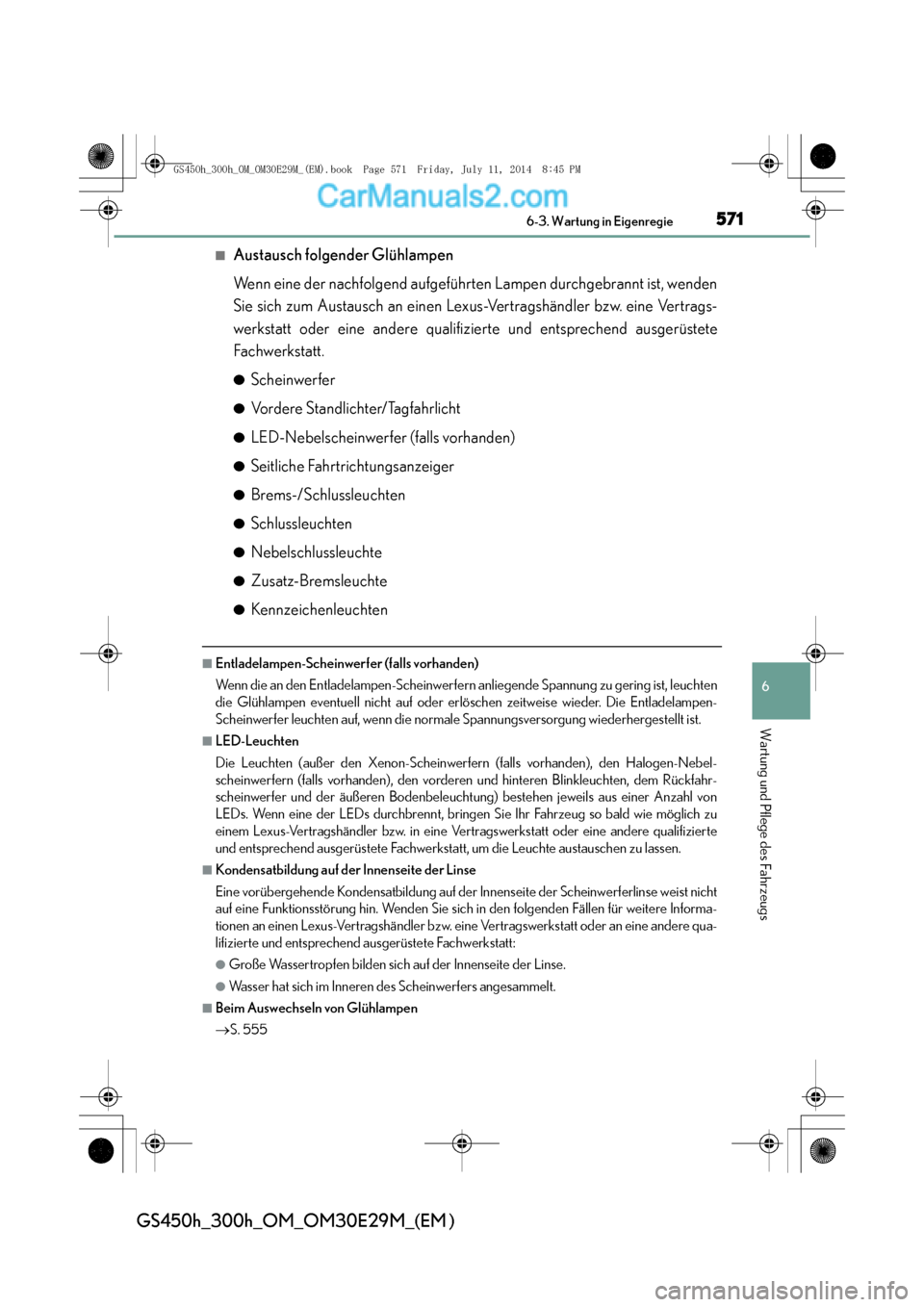

■Austausch folgender Glühlampen
Wenn eine der nachfolgend aufgeführten Lampen durchgebrannt ist, wenden
Sie sich zum Austausch an einen Lexus-Vertragshändler bzw. eine Vertrags-
werkstatt oder eine andere qualifizierte und entsprechend ausgerüstete
Fachwerkstatt.
●Scheinwerfer
●Vordere Standlichter/Tagfahrlicht
●LED-Nebelscheinwerfer (falls vorhanden)
●Seitliche Fahrtrichtungsanzeiger
●Brems-/Schlussleuchten
●Schlussleuchten
●Nebelschlussleuchte
●Zusatz-Bremsleuchte
●Kennzeichenleuchten
■Entladelampen-Scheinwerfer (falls vorhanden)
Wenn die an den Entladelampen-Scheinwerfern anliegende Spannung zu gering ist, leuchten
die Glühlampen eventuell nicht auf oder er löschen zeitweise wieder. Die Entladelampen-
Scheinwerfer leuchten auf, wenn die normale Spannungsversorgung wiederhergestellt ist.
■LED-Leuchten
Die Leuchten (außer den Xenon-Scheinwerfern (falls vorhanden), den Halogen-Nebel-
scheinwerfern (falls vorhanden), den vorderen und hinteren Blinkleuchten, dem Rückfahr-
scheinwerfer und der äußeren Bodenbeleuchtung) bestehen jeweils aus einer Anzahl von
LEDs. Wenn eine der LEDs durchbrennt, bringen Sie Ihr Fahrzeug so bald wie möglich zu
einem Lexus-Vertragshändler bzw. in eine Vertragswerkstatt oder eine andere qualifizierte
und entsprechend ausgerüstete Fachwerksta tt, um die Leuchte austauschen zu lassen.
■Kondensatbildung auf der Innenseite der Linse
Eine vorübergehende Kondensatbildung auf der Innenseite der Scheinwerferlinse weist nicht
auf eine Funktionsstörung hin. Wenden Sie sich in den folgenden Fällen für weitere Informa-
tionen an einen Lexus-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere qua-
lifizierte und entsprechend ausgerüstete Fachwerkstatt:
●Große Wassertropfen bilden sich auf der Innenseite der Linse.
●Wasser hat sich im Inneren des Scheinwerfers angesammelt.
■Beim Auswechseln von Glühlampen
→ S. 555
GS450h_300h_OM_OM30E29M_(EM).book Page 571 Friday, July 11, 2 014 8:45 PM

5726-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )

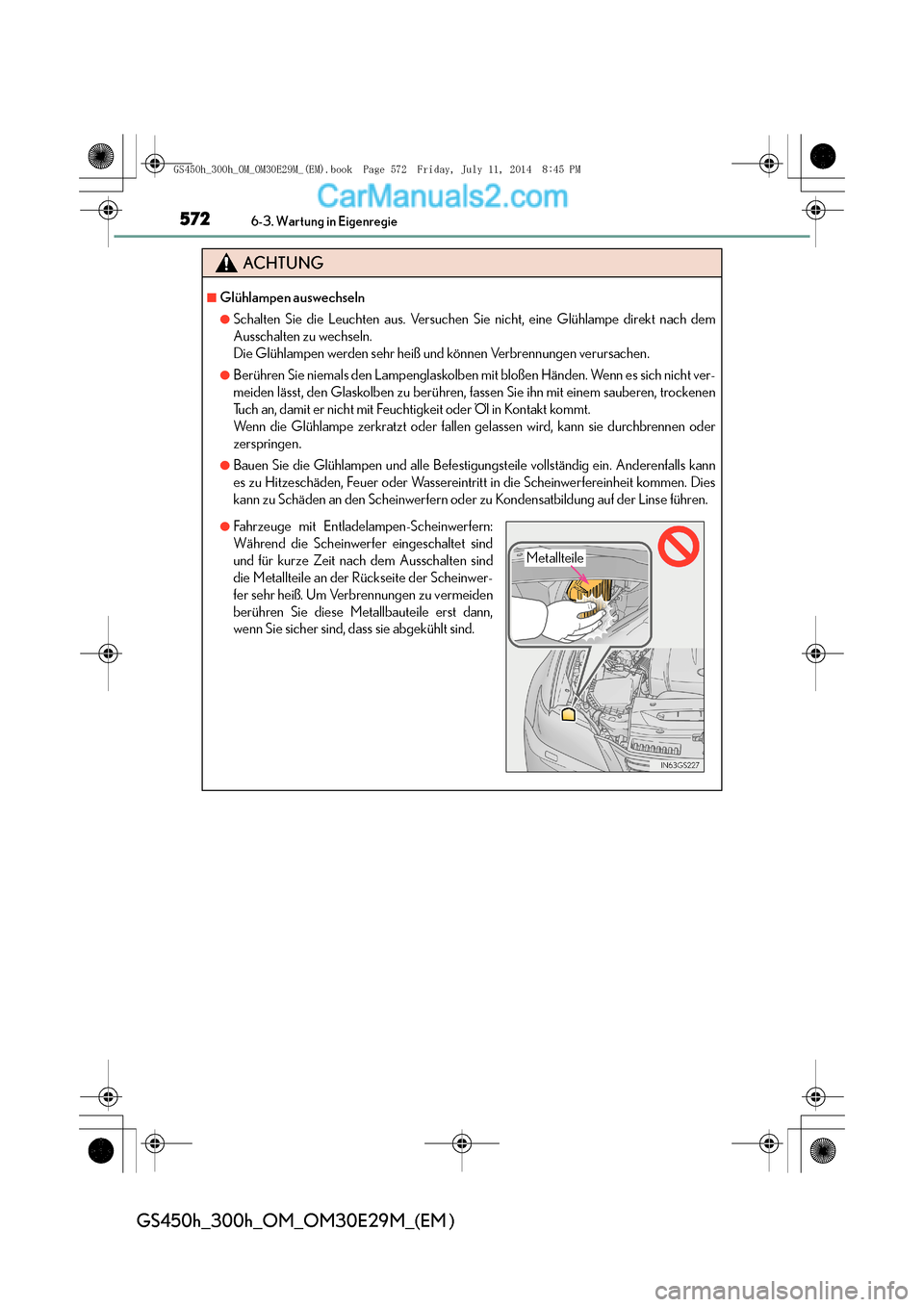

ACHTUNG
■Glühlampen auswechseln
●Schalten Sie die Leuchten aus. Versuchen Sie nicht, eine Glühlampe direkt nach dem
Ausschalten zu wechseln.
Die Glühlampen werden sehr heiß und können Verbrennungen verursachen.
●Berühren Sie niemals den Lampenglaskolben mit bloßen Händen. Wenn es sich nicht ver-
meiden lässt, den Glaskolben zu berühren, fassen Sie ihn mit einem sauberen, trockenen
Tuch an, damit er nicht mit Feuchtigkeit oder Öl in Kontakt kommt.
Wenn die Glühlampe zerkratzt oder fallen gelassen wird, kann sie durchbrennen oder
zerspringen.
●Bauen Sie die Glühlampen und alle Befestigun gsteile vollständig ein. Anderenfalls kann
es zu Hitzeschäden, Feuer oder Wassereintritt in die Scheinwerfereinheit kommen. Dies
kann zu Schäden an den Scheinwerfern oder zu Kondensatbildung auf der Linse führen.
●Fahrzeuge mit Entladelampen-Scheinwerfern:
Während die Scheinwerfer eingeschaltet sind
und für kurze Zeit nach dem Ausschalten sind
die Metallteile an der Rückseite der Scheinwer-
fer sehr heiß. Um Verbrennungen zu vermeiden
berühren Sie diese Metallbauteile erst dann,
wenn Sie sicher sind, dass sie abgekühlt sind.
Metallteile
GS450h_300h_OM_OM30E29M_(EM).book Page 572 Friday, July 11, 2 014 8:45 PM

573 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )

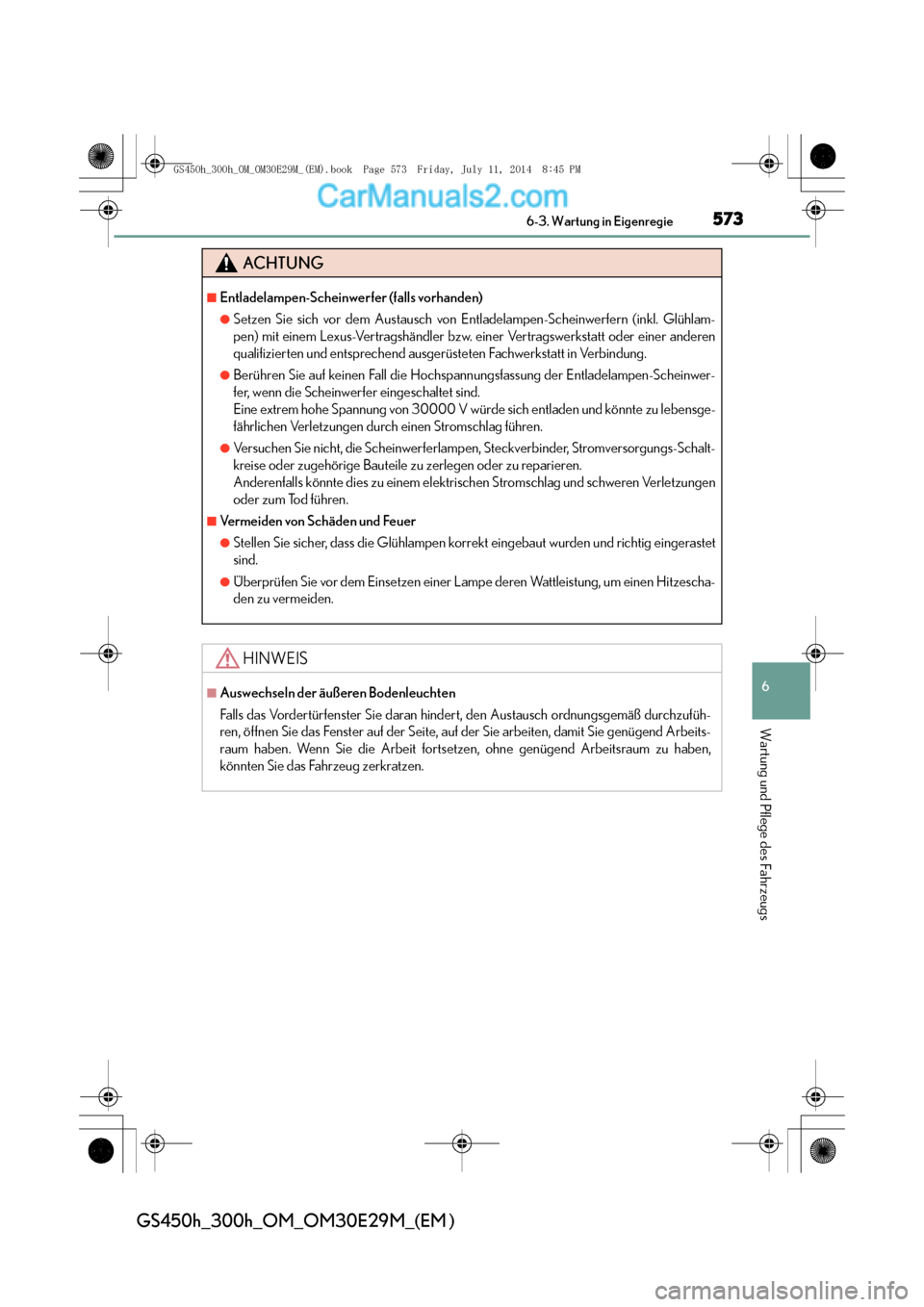

ACHTUNG
■Entladelampen-Scheinwerfer (falls vorhanden)
●Setzen Sie sich vor dem Austausch von Entladelampen-Scheinwerfern (inkl. Glühlam-
pen) mit einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
●Berühren Sie auf keinen Fall die Hochspannungsfassung der Entladelampen-Scheinwer-
fer, wenn die Scheinwerfer eingeschaltet sind.
Eine extrem hohe Spannung von 30000 V würde sich entladen und könnte zu lebensge-
fährlichen Verletzungen durch einen Stromschlag führen.
●Versuchen Sie nicht, die Scheinwerferlampen, Steckverbinder, Stromversorgungs-Schalt-
kreise oder zugehörige Bauteile zu zerlegen oder zu reparieren.
Anderenfalls könnte dies zu einem elektrischen Stromschlag und schweren Verletzungen
oder zum Tod führen.
■Vermeiden von Schäden und Feuer
●Stellen Sie sicher, dass die Glühlampen korr ekt eingebaut wurden und richtig eingerastet
sind.
●Überprüfen Sie vor dem Einsetzen einer Lamp e deren Wattleistung, um einen Hitzescha-
den zu vermeiden.
HINWEIS
■Auswechseln der äußeren Bodenleuchten
Falls das Vordertürfenster Sie daran hindert, den Austausch ordnungsgemäß durchzufüh-
ren, öffnen Sie das Fenster auf der Seite, auf der Sie arbeiten, damit Sie genügend Arbeits-
raum haben. Wenn Sie die Arbeit fortsetzen, ohne genügend Arbeitsraum zu haben,
könnten Sie das Fahrzeug zerkratzen.
GS450h_300h_OM_OM30E29M_(EM).book Page 573 Friday, July 11, 2 014 8:45 PM

5746-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )
GS450h_300h_OM_OM30E29M_(EM).book Page 574 Friday, July 11, 2014 8:45 PM

575
7Wenn Störungen auftreten
GS450h_300h_OM_OM30E29M_(EM )
7-1. Wesentliche InformationenWarnblinkanlage ................................ 576
Wenn Ihr Fahrzeug in einem Notfall angehalten
werden muss ..................................... 577 7-2. Vorgehen im Notfall
We n n I h r F a h r z e u g abgeschleppt werden
muss..................................................... 578
Wenn Sie der Meinung sind, dass etwas nicht stimmt ...............584
Wenn eine Warnleuchte aufleuchtet oder ein
Warnsummer ertönt .....................585
Wenn eine Warnmeldung angezeigt wird................................. 593
Wenn Sie eine Reifenpanne haben (Fahrzeuge mit
Reserverad).......................................624
Bei einer Reifenpanne (Fahrzeuge ohne
Reserverad)......................................638
Wenn das Hybridsystem nicht startet ....................................... 656
We n n d e r S c h a l t - / W ä h l h e b e l nicht aus P geschaltet
werden kann ....................................658
Falls die Feststellbremse nicht gelöst werden kann............ 659
Wenn der elektronische Schlüssel nicht korrekt
funktioniert........................................ 662
Wenn die 12-V-Batterie entladen ist........................................ 665
We n n d e r M o t o r z u h e i ß wird ...................................................... 669
We n n I h r F a h r z e u g stecken bleibt....................................677
GS450h_300h_OM_OM30E29M_(EM).book Page 575 Friday, July 11, 2 014 8:45 PM

5767-1. Wesentliche Informationen
GS450h_300h_OM_OM30E29M_(EM )

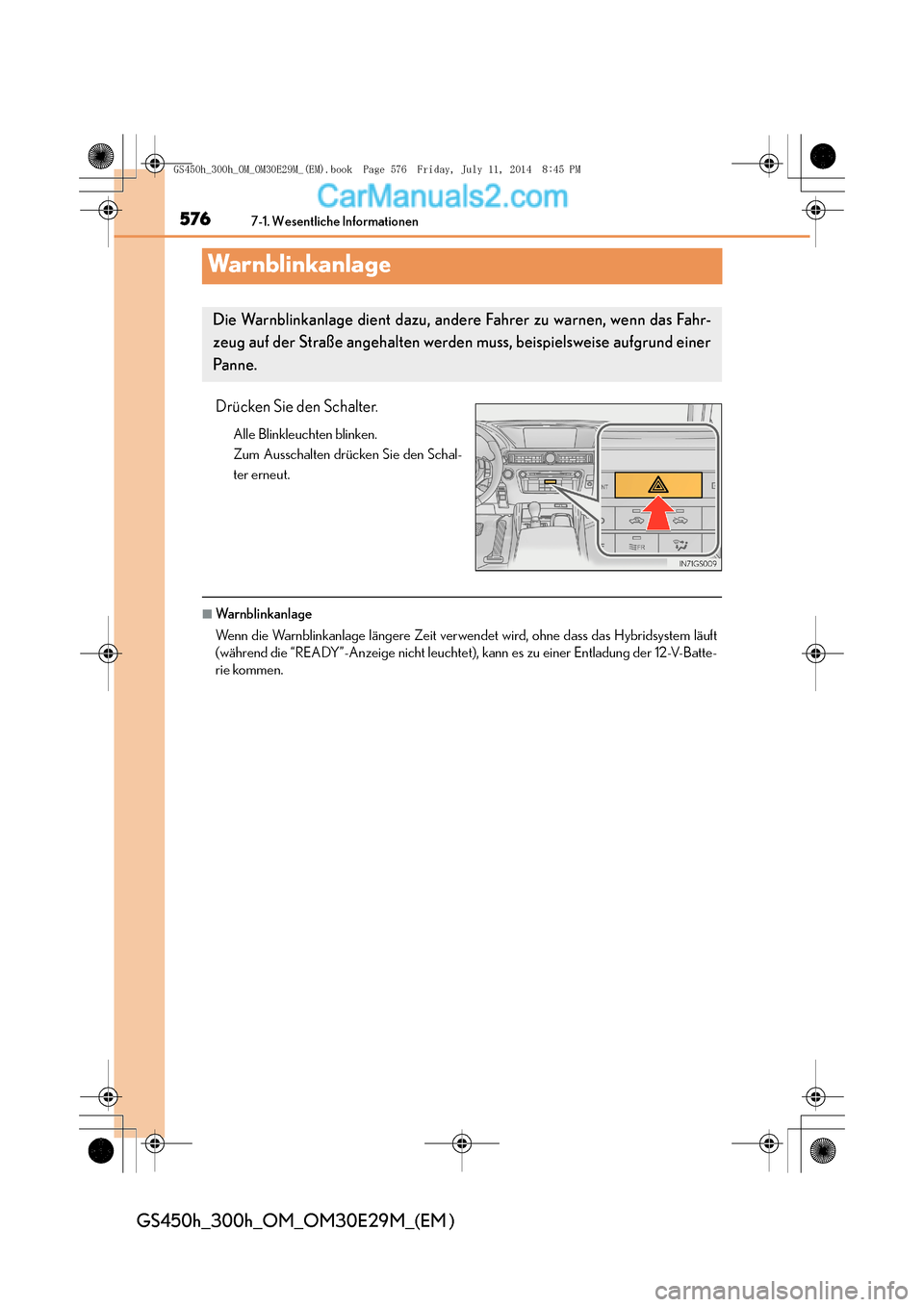

Wa r n b l i n k a n l a g e
