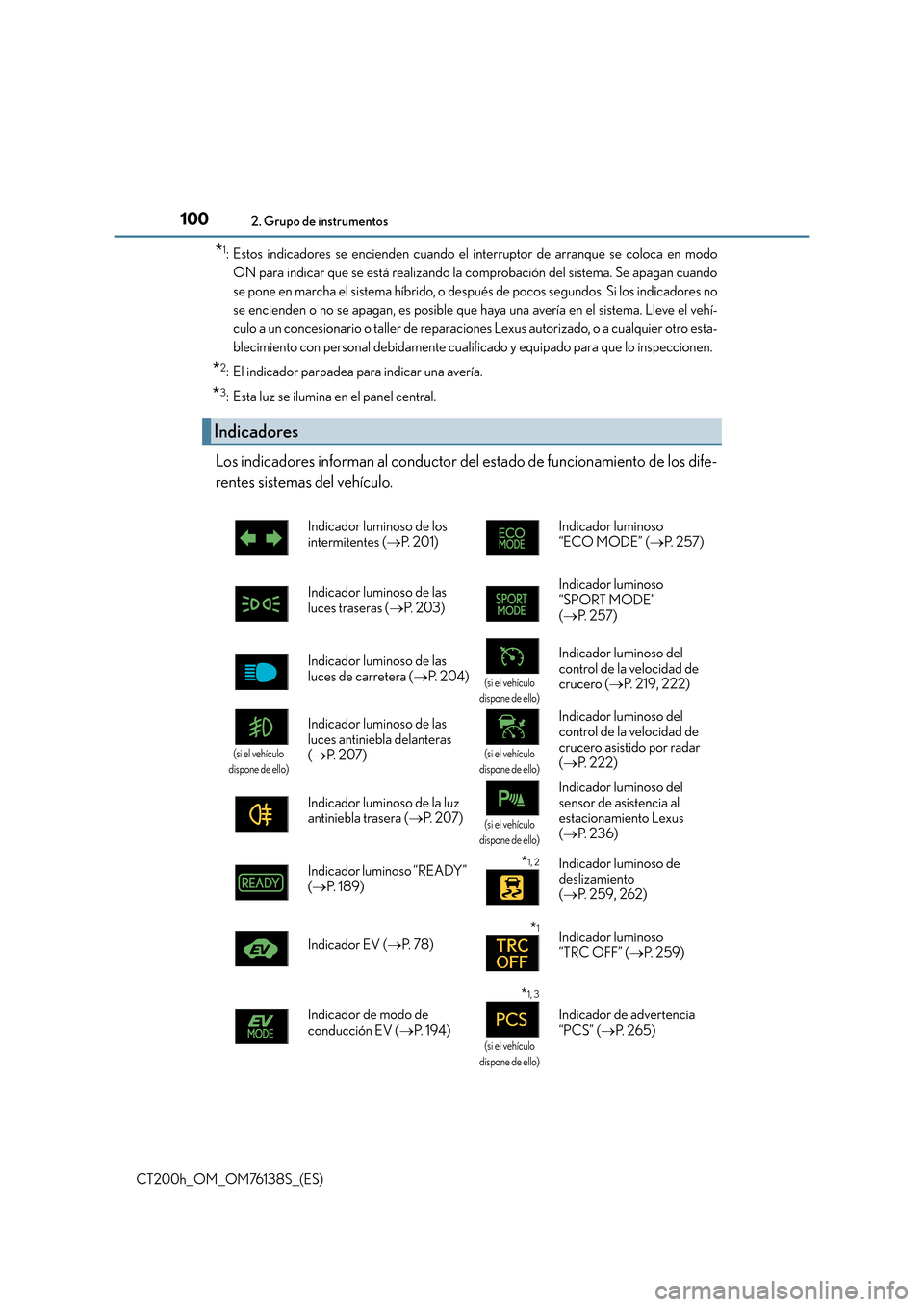

2014 Lexus CT200h ESP

1002. Grupo de instrumentos
CT200h_OM_OM76138S_(ES)
*1: Estos indicadores se encienden cuando el interruptor de arranque se coloca en modoON para indicar que se está realizando la comprobación del sistema. Se apagan cuando
se pone en marcha el sistema híbrido, o después de pocos segundos. Si los indicadores no
se encienden o no se apagan, es posible que ha ya una avería en el sistema. Lleve el vehí-
culo a un concesionario o taller de reparaciones Lexus autorizado, o a cualquier otro esta-
blecimiento con personal debidamente cualifi cado y equipado para que lo inspeccionen.
*2: El indicador parpadea para indicar una avería.
*3: Esta luz se ilumina en el panel central.
Los indicadores informan al conductor del estado de funcionamiento de los dife-
rentes sistemas del vehículo.
Indicadores
Indicador luminoso de los
intermitentes (→P. 2 0 1 ) Indicador luminoso
“ECO MODE” (
→P. 2 5 7 )
Indicador luminoso de las
luces traseras ( →P. 2 0 3 ) Indicador luminoso
“SPORT MODE”
(
→ P. 2 5 7 )
Indicador luminoso de las
luces de carretera ( →P. 2 0 4 )
(si el vehículo
dispone de ello)
Indicador luminoso del
control de la velocidad de
crucero ( →P. 219, 222)
(si el vehículo
dispone de ello)
Indicador luminoso de las
luces antiniebla delanteras
( → P. 2 0 7 )
(si el vehículo
dispone de ello)
Indicador luminoso del
control de la velocidad de
crucero asistido por radar
( → P. 222)
Indicador luminoso de la luz
antiniebla trasera ( →P. 2 0 7 )
(si el vehículo
dispone de ello)
Indicador luminoso del
sensor de asistencia al
estacionamiento Lexus
( → P. 2 3 6 )
Indicador luminoso “READY”
( → P. 1 8 9 )
*1, 2Indicador luminoso de
deslizamiento
(→ P. 259, 262)
Indicador EV ( →P. 7 8 )
*1Indicador luminoso
“TRC OFF” ( →P. 2 5 9 )
Indicador de modo de
conducción EV ( →P. 1 9 4 )
*1, 3
(si el vehículo
dispone de ello)
Indicador de advertencia
“PCS” ( →P. 2 6 5 )

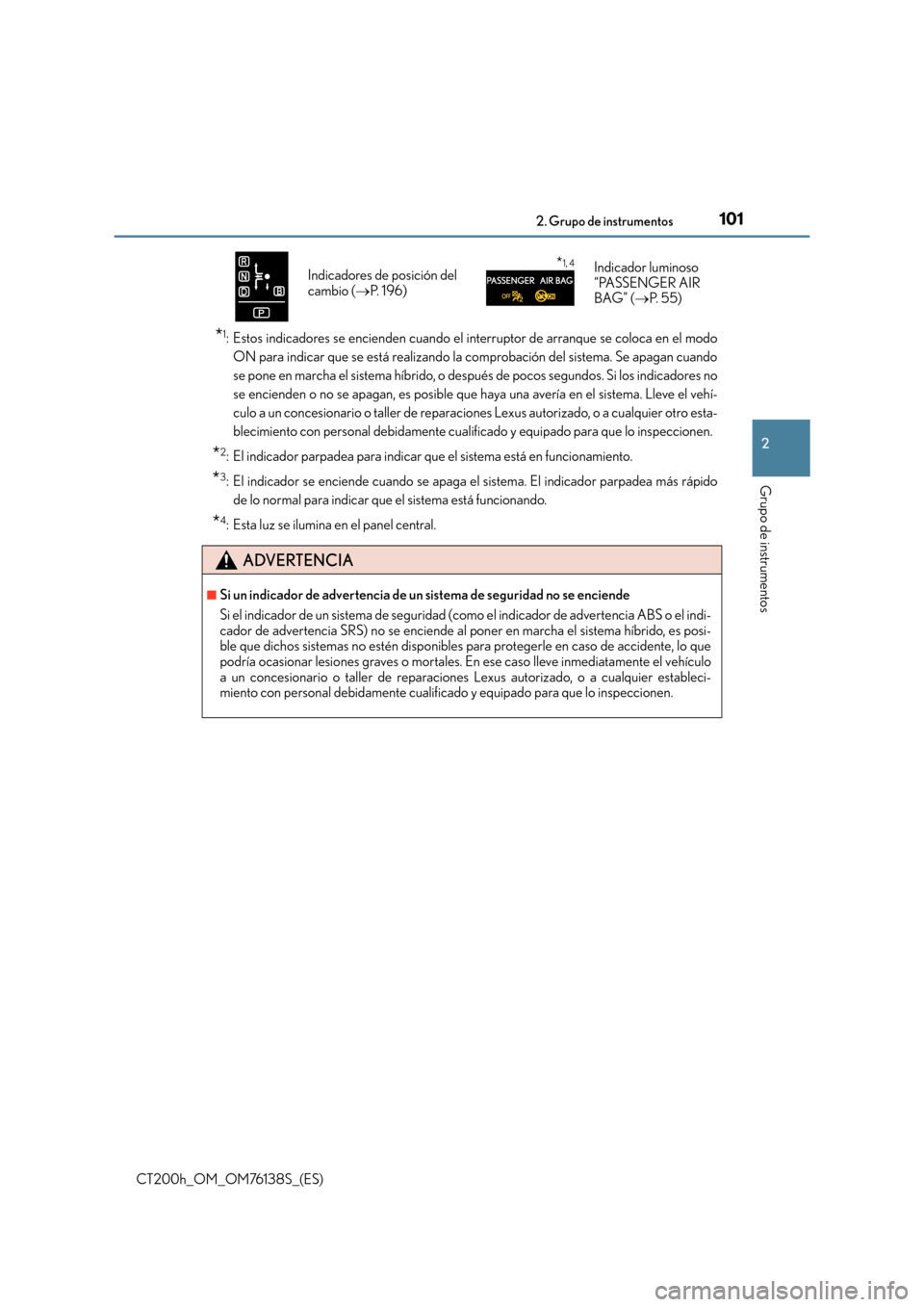

1012. Grupo de instrumentos
2
Grupo de instrumentos
CT200h_OM_OM76138S_(ES)
*1: Estos indicadores se encienden cuando el interruptor de arranque se coloca en el modoON para indicar que se está realizando la comprobación del sistema. Se apagan cuando
se pone en marcha el sistema híbrido, o después de pocos segundos. Si los indicadores no
se encienden o no se apagan, es posible que ha ya una avería en el sistema. Lleve el vehí-
culo a un concesionario o taller de reparaciones Lexus autorizado, o a cualquier otro esta-
blecimiento con personal debidamente cualifi cado y equipado para que lo inspeccionen.
*2: El indicador parpadea para indicar que el sistema está en funcionamiento.
*3: El indicador se enciende cuando se apaga el sistema. El indicador parpadea más rápido
de lo normal para indicar que el sistema está funcionando.
*4: Esta luz se ilumina en el panel central. Indicadores de posición del
cambio (
→P. 1 9 6 )
*1, 4Indicador luminoso
“PASSENGER AIR
BAG” ( →P. 55)
ADVERTENCIA
■Si un indicador de advertencia de un sistema de seguridad no se enciende
Si el indicador de un sistema de seguridad (como el indicador de advertencia ABS o el indi-
cador de advertencia SRS) no se enciende al poner en marcha el sistema híbrido, es posi-
ble que dichos sistemas no estén disponibles para protegerle en caso de accidente, lo que
podría ocasionar lesiones graves o mortales. En ese caso lleve inmediatamente el vehículo
a un concesionario o taller de reparaciones Lexus autorizado, o a cualquier estableci-
miento con personal debidamente cualificado y equipado para que lo inspeccionen.

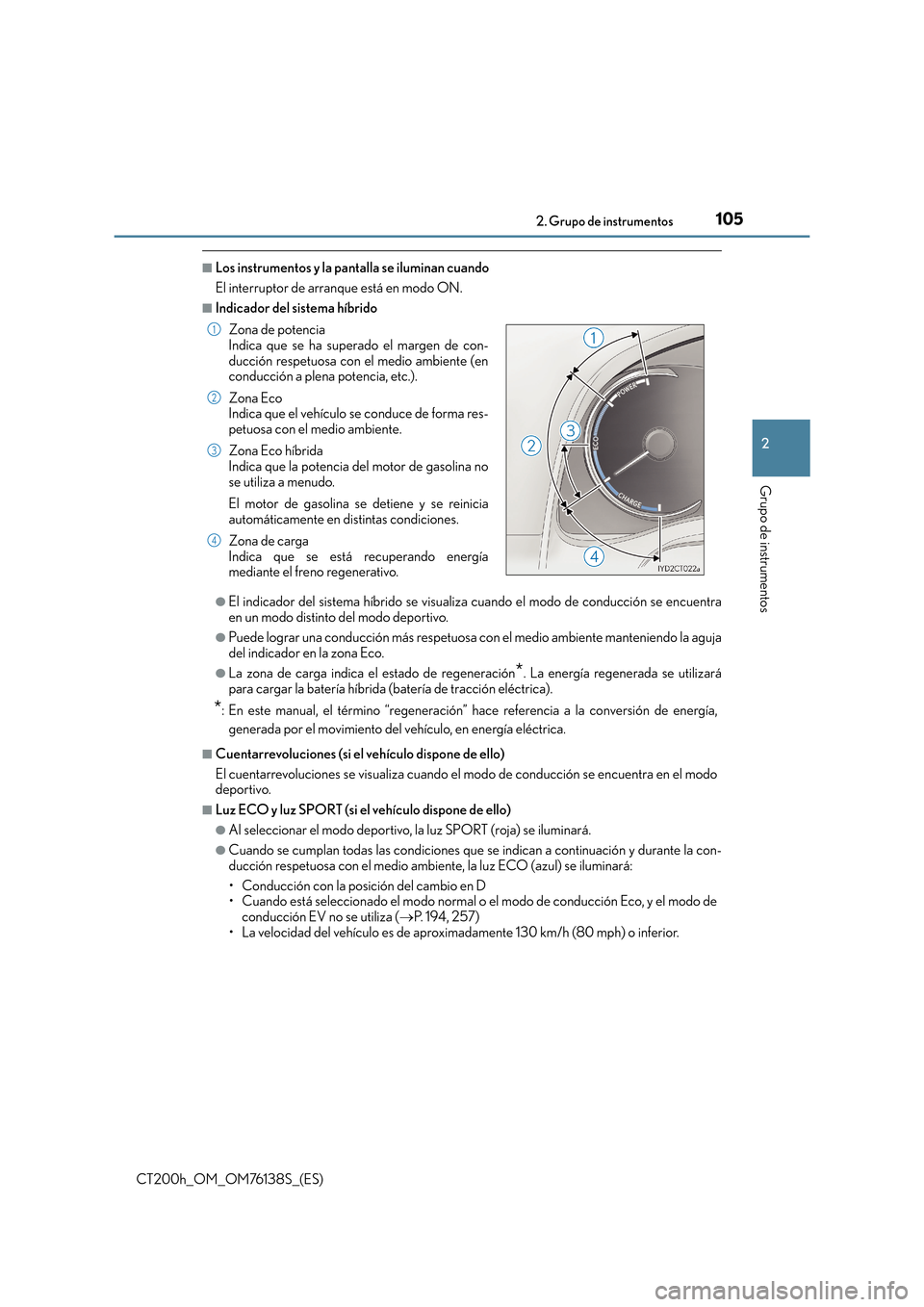

1052. Grupo de instrumentos
2
Grupo de instrumentos
CT200h_OM_OM76138S_(ES)
■Los instrumentos y la pantalla se iluminan cuando
El interruptor de arranque está en modo ON.
■Indicador del sistema híbrido
●El indicador del sistema híbrido se visualiza cuando el modo de conducción se encuentra
en un modo distinto del modo deportivo.
●Puede lograr una conducción más respetuosa con el medio ambiente manteniendo la aguja
del indicador en la zona Eco.
●La zona de carga indica el estado de regeneración*. La energía regenerada se utilizará
para cargar la batería híbrida (batería de tracción eléctrica).
*: En este manual, el término “regeneración” hace referencia a la conversión de energía,
generada por el movimiento del vehículo, en energía eléctrica.
■Cuentarrevoluciones (si el vehículo dispone de ello)
El cuentarrevoluciones se visualiza cuando el modo de conducción se encuentra en el modo
deportivo.
■Luz ECO y luz SPORT (si el vehículo dispone de ello)
●Al seleccionar el modo deportivo, la luz SPORT (roja) se iluminará.
●Cuando se cumplan todas las condiciones que se indican a continuación y durante la con-
ducción respetuosa con el medio ambiente, la luz ECO (azul) se iluminará:
• Conducción con la posición del cambio en D
• Cuando está seleccionado el modo normal o el modo de conducción Eco, y el modo de conducción EV no se utiliza ( →P. 1 9 4 , 2 5 7 )
• La velocidad del vehículo es de aproximadamente 130 km/h (80 mph) o inferior. Zona de potencia
Indica que se ha superado el margen de con-
ducción respetuosa con el medio ambiente (en
conducción a plena potencia, etc.).
Zona Eco
Indica que el vehículo se conduce de forma res-
petuosa con el medio ambiente.
Zona Eco híbrida
Indica que la potencia del motor de gasolina no
se utiliza a menudo.
El motor de gasolina se detiene y se reinicia
automáticamente en distintas condiciones.
Zona de carga
Indica que se está recuperando energía
mediante el freno regenerativo.
1
2
3
4

1092. Grupo de instrumentos
2
Grupo de instrumentos
CT200h_OM_OM76138S_(ES)■
Velocidad media del vehículo
Muestra la velocidad media del vehículo desde la última vez que se reinició la
función.
Esta función puede reiniciarse pulsando el interruptor “DISP” durante más de 1
segundo, cuando se visualiza la velocidad media del vehículo.
■
Configuración
→ P. 6 2 6
■Visualización desactivada
Se visualiza una pantalla sin información
■Pantalla de comprobación del sistema
Después de colocar el interruptor de arranque en modo ON, se visualiza la imagen de inicio
durante la comprobación del sistema. Una ve z terminada la comprobación del sistema, se
visualizará la pantalla normal.
■Al desconectar y volver a conectar los bornes de la batería de 12 voltios
La información de conducción se reiniciará.
■Pantalla de cristal líquido
Es posible que aparezcan en pantalla pequeños puntos negros o puntos brillantes. Este fenó-
meno es característico de las pantallas de cristal líquido y no impide continuar usando la pan-
talla.
AV I S O
■Utilización de la pantalla de información múltiple a bajas temperaturas
Deje que el interior del vehículo se caliente antes de usar la pantalla de cristal líquido. A
temperaturas muy bajas, el monitor de visualización de información tiene una respuesta
lenta y los cambios de la información mostrada pueden retrasarse.

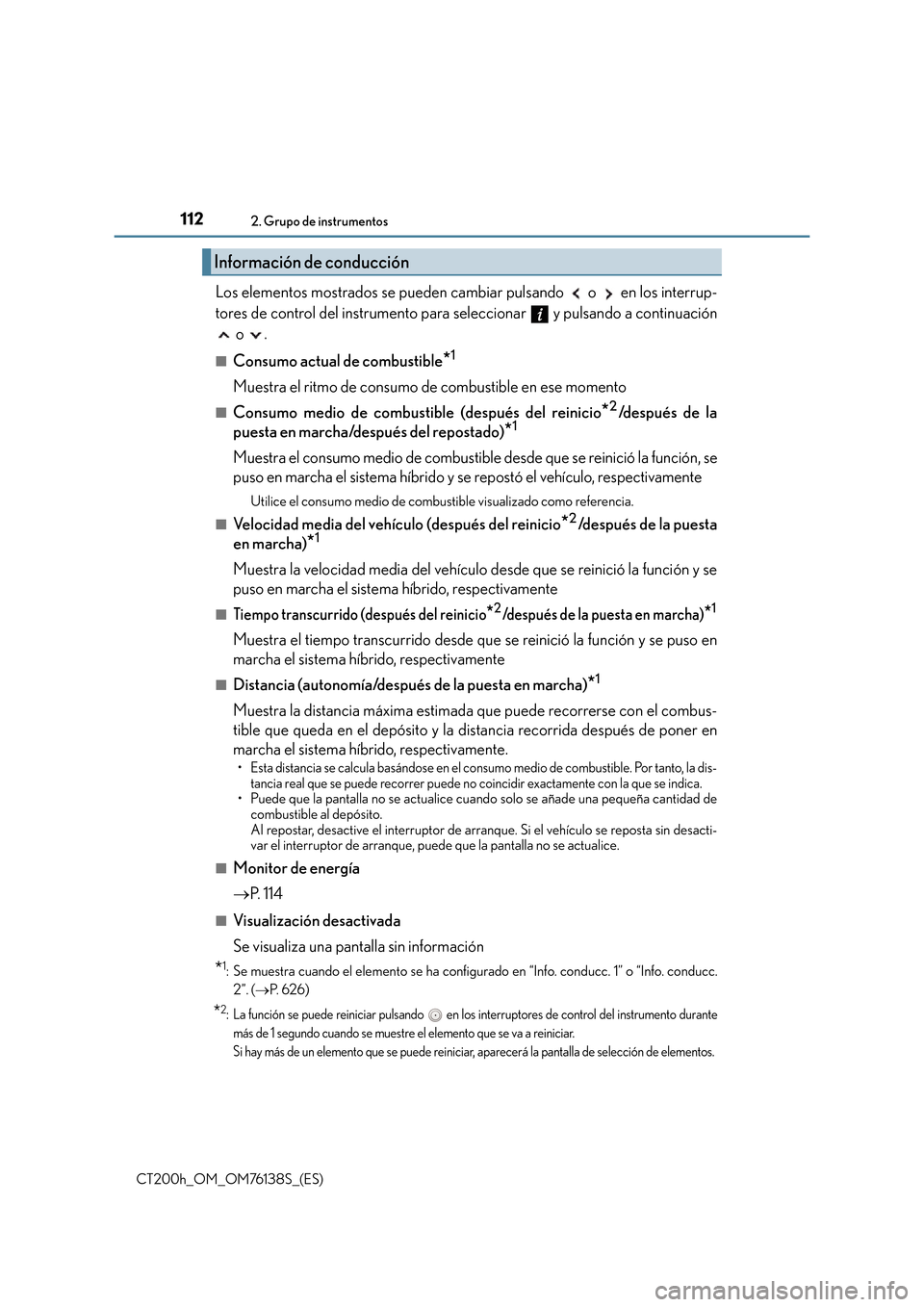

1122. Grupo de instrumentos
CT200h_OM_OM76138S_(ES)
Los elementos mostrados se pueden cambiar pulsando o en los interrup-
tores de control del instrumento para seleccionar y pulsando a continuación o .
■Consumo actual de combustible*1
Muestra el ritmo de consumo de combustible en ese momento
■Consumo medio de combustible (después del reinicio*2/después de la
puesta en marcha/después del repostado)
*1
Muestra el consumo medio de combustible desde que se reinició la función, se
puso en marcha el sistema híbrido y se repostó el vehículo, respectivamente
Utilice el consumo medio de combustible visualizado como referencia.
■
Velocidad media del vehículo (después del reinicio*2/después de la puesta
en marcha)
*1
Muestra la velocidad media del vehículo desde que se reinició la función y se
puso en marcha el sistema híbrido, respectivamente
■Tiempo transcurrido (después del reinicio*2/después de la puesta en marcha)*1
Muestra el tiempo transcurrido desde que se reinició la función y se puso en
marcha el sistema híbrido, respectivamente
■Distancia (autonomía/después de la puesta en marcha)*1
Muestra la distancia máxima estimada que puede recorrerse con el combus-
tible que queda en el depósito y la distancia recorrida después de poner en
marcha el sistema híbrido, respectivamente.
• Esta distancia se calcula basándose en el consumo medio de combustible. Por tanto, la dis- tancia real que se puede recorrer puede no coincidir exactamente con la que se indica.
• Puede que la pantalla no se actualice cuando solo se añade una pequeña cantidad decombustible al depósito.
Al repostar, desactive el interruptor de arranque. Si el vehículo se reposta sin desacti-
var el interruptor de arranque, puede que la pantalla no se actualice.
■
Monitor de energía
→ P. 114
■Visualización desactivada
Se visualiza una pantalla sin información
*1: Se muestra cuando el elemento se ha configurado en “Info. conducc. 1” o “Info. conducc.
2”. ( →P. 6 2 6 )
*2: La función se puede reiniciar pulsando en los interruptores de control del instrumento durante
más de 1 segundo cuando se muestre el elemento que se va a reiniciar.
Si hay más de un elemento que se puede reiniciar, aparecerá la pantalla de selección de elementos.
Información de conducción

1132. Grupo de instrumentos
2
Grupo de instrumentos
CT200h_OM_OM76138S_(ES)
■Pantalla de comprobación del sistema
Después de colocar el interruptor de arranque en modo ON, se visualiza la imagen de inicio
durante la comprobación del sistema. Una vez terminada la comprobación del sistema, se
visualizará la pantalla normal.
■Pantalla emergente
En determinadas situaciones, aparecerá de fo rma temporal una pantalla emergente en la
pantalla de información múltiple.
Las pantallas emergentes siguientes se pueden activar/desactivar. ( →P. 6 2 6 )
• Pantalla de guía de ruta del sistema vinculada con el sistema de navegación (si el vehículo dispone de ello)
• Pantalla del historial de llamadas recibidas del sistema manos libres (si el vehículo dispone de ello)
■Al desconectar y volver a conectar los bornes de la batería de 12 voltios
La información de conducción se reiniciará.
■Pantalla de cristal líquido
Es posible que aparezcan en pantalla pequeños puntos negros o puntos brillantes. Este fenó-
meno es característico de las pantallas de cristal líquido y no impide continuar usando la pan-
talla.
AV I S O
■Utilización de la pantalla de información múltiple a bajas temperaturas
Deje que el interior del vehículo se caliente antes de usar la pantalla de cristal líquido. A
temperaturas muy bajas, el monitor de visualización de información tiene una respuesta
lenta y los cambios de la información mostrada pueden retrasarse.

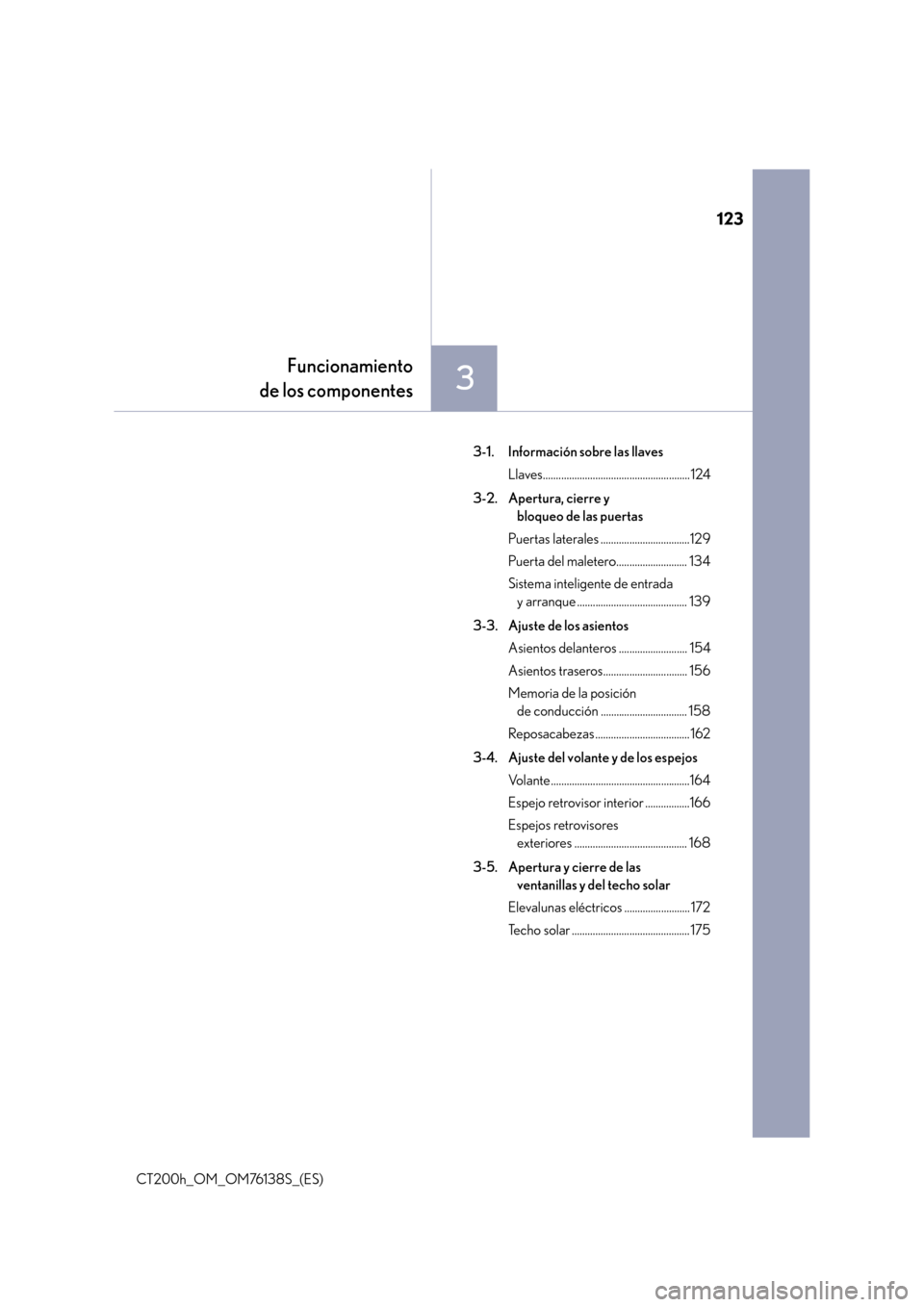

123
3
Funcionamiento
de los componentes
CT200h_OM_OM76138S_(ES) 3-1. Información sobre las llaves
Llaves........................................................ 124
3-2. Apertura, cierre y bloqueo de las puertas
Puertas laterales ..................................129
Puerta del maletero........................... 134
Sistema inteligente de entrada y arranque .......................................... 139
3-3. Ajuste de los asientos Asientos delanteros .......................... 154
Asientos traseros................................ 156
Memoria de la posición de conducción ................................. 158
Reposacabezas .................................... 162
3-4. Ajuste del volante y de los espejos Volante.....................................................164
Espejo retrovisor interior .................166
Espejos retrovisores exteriores ........................................... 168
3-5. Apertura y cierre de las ventanillas y del techo solar
Elevalunas eléctricos ......................... 172
Techo solar ............................................. 175

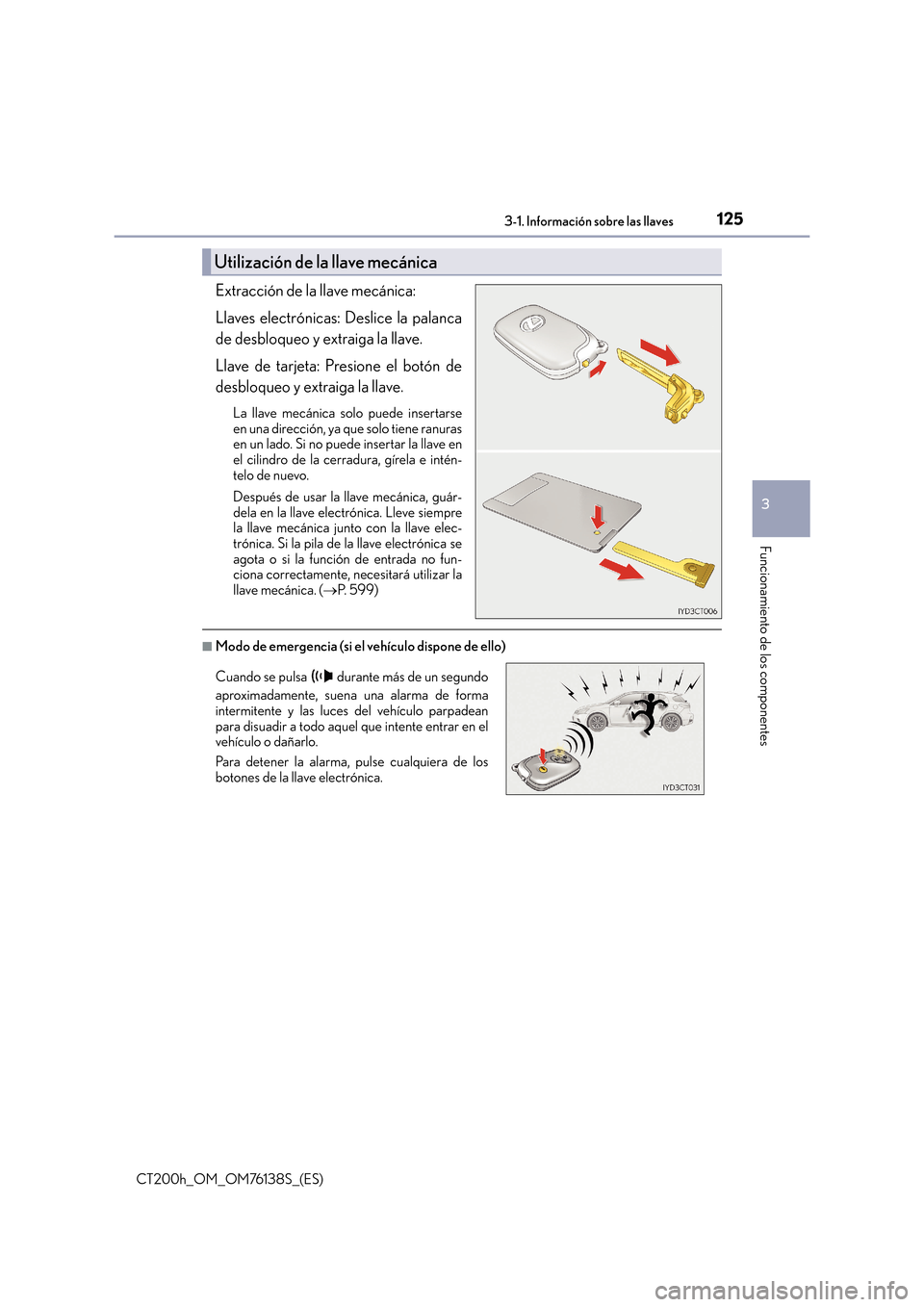

1253-1. Información sobre las llaves
3
Funcionamiento de los componentes
CT200h_OM_OM76138S_(ES)
Extracción de la llave mecánica:
Llaves electrónicas: Deslice la palanca
de desbloqueo y extraiga la llave.
Llave de tarjeta: Presione el botón de
desbloqueo y extraiga la llave.
La llave mecánica solo puede insertarse
en una dirección, ya que solo tiene ranuras
en un lado. Si no puede insertar la llave en
el cilindro de la cerradura, gírela e intén-
telo de nuevo.
Después de usar la llave mecánica, guár-
dela en la llave electrónica. Lleve siempre
la llave mecánica junto con la llave elec-
trónica. Si la pila de la llave electrónica se
agota o si la función de entrada no fun-
ciona correctamente, necesitará utilizar la
llave mecánica. (→P. 599)
■Modo de emergencia (si el vehículo dispone de ello)
Utilización de la llave mecánica
Cuando se pulsa durante más de un segundo
aproximadamente, suena una alarma de forma
intermitente y las luces del vehículo parpadean
para disuadir a todo aquel que intente entrar en el
vehículo o dañarlo.
Para detener la alarma, pulse cualquiera de los
botones de la llave electrónica.
