2014 Lancia Ypsilon ESP

MAGIC PARKING(per versioni/mercati, dove previsto)
È un sistema che segnala al conducente uno spazio
di parcheggio parallelo libero ed adeguato alla
lunghezza della vettura: nella fase di manovra
aiuta infatti il conducente gestendo
automaticamente il movimento del volante.
Durante la fase di manovra il conducente è aiutato
anche dalle informazioni fornite dai sensori di
parcheggio (4 sensori posteriori e 4 sensori
anteriori) che forniscono un'informazione di
distanza durante la fase di avvicinamento ad
ostacoli retrostanti e antistanti la vettura.
Nella fase di ricerca di uno spazio di parcheggio
utile i sensori anteriori e posteriori non saranno
attivi (ma saranno attivi solo i sensori laterali),
mentre durante la fase di manovra, all'inserimento
della retromarcia, i sensori anteriori e posteriori
saranno attivati automaticamente.
ATTENZIONE
La responsabilità della manovra di
parcheggio è sempre e comunque
affidata al conducente. Durante tutta la fase
di manovra è sempre necessario assicurarsi
che nello spazio di manovra non siano
presenti né persone, né animali.
ATTENZIONE
I sensori di parcheggio costituiscono
un aiuto per il conducente, il quale
però non deve mai ridurre l'attenzione
durante le manovre potenzialmente
pericolose anche se eseguite a bassa
velocità. Il sistema Magic Parking NON
regola in alcun modo la velocità della
vettura durante la fase di manovra: il
controllo di accelerazione, della velocità e
della frenata rimangono a carico del
conducente.
107CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

AVVERTENZE GENERALI
❒La responsabilità delle manovre di parcheggio è
sempre e comunque affidata al conducente.
Effettuando queste manovre, assicurarsi sempre
che lo spazio di manovra sia libero da persone,
animali o cose. Il sistema Magic Parking (così
come i sensori di parcheggio) costituisce un
aiuto per il conducente, il quale però non deve
mai ridurre l'attenzione durante le manovre
potenzialmente pericolose anche se eseguite a
bassa velocità.
❒Nel caso in cui i sensori siano interessati da urti
che ne compromettono la posizione, la
funzionalità del sistema potrebbe risultare
fortemente degradata.
❒Nel caso in cui i sensori risultino sporchi,
ricoperti di neve, ghiaccio, fango o riverniciati
rispetto alla soluzione originale, la funzionalità
del sistema potrebbe risultare fortemente
degradata. Per il corretto funzionamento del
sistema, è indispensabile che i sensori siano
sempre puliti. Durante la pulizia prestare la
massima attenzione a non rigarli o danneggiarli:
evitare l'uso di panni asciutti, ruvidi o duri. I
sensori devono essere lavati con acqua pulita,
eventualmente con l'aggiunta di shampoo per
auto. Nelle stazioni di lavaggio che utilizzano
idropulitrici a getto di vapore o ad alta
pressione, pulire rapidamente i sensori
mantenendo l'ugello oltre 10 cm di distanza.❒Sorgenti sonore ad ultrasuoni (ad es. freni
pneumatici di autocarri o martelli pneumatici)
presenti nelle vicinanze possono degradare le
prestazioni dei sensori.
❒I sensori potrebbero rilevare un oggetto non
esistente (disturbo di eco), causato da disturbi
di carattere meccanico, ad esempio: lavaggio
della vettura, pioggia, condizione di vento
estremo, grandine.
❒I sensori potrebbero non rilevare oggetti di
forma o materiali particolari (pali molto sottili,
timoni da rimorchi, lamiere, reti, cespugli,
dissuasori di parcheggio, bidoni dei rifiuti,
motoveicoli…). Prestare sempre la massima
attenzione verificando che la vettura e la sua
traiettoria siano effettivamente compatibili con
l'area di parcheggio individuata dal sistema.
❒L'utilizzo di pneumatici (uno o più) o cerchi con
dimensioni differenti da quelle presenti al
momento dell'acquisto della vettura, potrebbe
compromettere la funzionalità del sistema.
❒Nel caso in cui venga scollegata la batteria o la
stessa si sia fortemente scaricata, prima che il
sistema Magic Parking risulti disponibile è
necessario percorrere alcune centinaia di metri
su un percorso non rettilineo (al fine di
inizializzare il sistema).
❒Nel caso di presenza rimorchio (la cui spina sia
correttamente inserita) il sistema Magic Parking
verrà automaticamente disabilitato.
113CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

Quando i sensori sono attivati, il sistema emette
delle segnalazioni acustiche dai segnalatori
anteriori o posteriori non appena viene rilevato un
ostacolo, con una frequenza crescente
all'avvicinarsi dell'ostacolo. Quando l'ostacolo si
trova ad una distanza inferiore a circa 30 cm,
il suono emesso è continuo. In base alla posizione
dell'ostacolo (anteriore o posteriore) il suono viene
emesso dai corrispondenti segnalatori acustici
(anteriori o posteriori). Viene in ogni caso
segnalato l'ostacolo più vicino alla vettura.
Il segnale cessa immediatamente se la distanza
dall'ostacolo aumenta. Il ciclo di toni rimane
costante se la distanza misurata dai sensori
centrali rimane invariata, mentre se questa
situazione si verifica per i sensori laterali, il
segnale viene interrotto dopo circa 3 secondi, per
evitare ad es. segnalazioni in caso di manovre
lungo i muri.
ATTENZIONE
La responsabilità del parcheggio e di
altre manovre pericolose è sempre e
comunque affidata al conducente.
Effettuando queste manovre, assicurarsi
sempre che nello spazio di manovra non
siano presenti né persone (specialmente
bambini) né animali. I sensori di parcheggio
costituiscono un aiuto per il conducente, il
quale però non deve mai ridurre l'attenzione
durante le manovre potenzialmente
pericolose anche se eseguite a bassa
velocità.
SEGNALAZIONE ACUSTICA
L'informazione di presenza e la distanza
dell'ostacolo dalla vettura vengono trasmesse al
conducente con segnalazioni acustiche provenienti
da buzzer installati nell'abitacolo:
❒nelle versioni con 4 sensori posteriori un buzzer
posto in zona plancia anteriore avvisa della
presenza di ostacoli posteriori;
❒nelle versioni con 10 sensori un buzzer anteriore
avvisa della presenza di ostacoli anteriori e un
buzzer posto in zona posteriore avvisa della
presenza di ostacoli posteriori.
La segnalazione acustica:
❒aumenta con il diminuire della distanza tra
vettura ed ostacolo;
fig. 86
L0F0038
117CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

ATTENZIONE
Ricordarsi che, in caso d'urto
violento, i passeggeri dei sedili
posteriori che non indossano le cinture,
oltre ad esporsi personalmente ad un grave
rischio, costituiscono un pericolo anche
per i passeggeri dei posti anteriori.
AVVERTENZA Ricollocando, dopo il
ribaltamento, il sedile posteriore in condizioni di
normale utilizzo, far attenzione nel riposizionare
correttamente la cintura di sicurezza in modo
da consentirne una pronta disponibilità
all'utilizzo.
ATTENZIONE
La cintura di sicurezza posteriore
centrale è dotata di fibbia di servizio
fig. 95. Non usare la cintura di sicurezza con
la fibbia di servizio non allacciata. In
questo caso, in caso di incidente, vi è un
forte rischio di lesioni e di morte. Prima di
utilizzare la cintura verificare sempre che la
fibbia di servizio sia correttamente
allacciata.
fig. 93
L0F0060
fig. 94
L0F0261
127CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

AVVERTENZA Non collegare direttamente i
morsetti negativi delle due batterie: eventuali
scintille possono incendiare il gas detonante che
potrebbe fuoriuscire dalla batteria. Se la batteria
ausiliaria è installata su un'altra vettura, occorre
evitare che tra quest'ultima e la vettura con
batteria scarica vi siano parti metalliche
accidentalmente a contatto.
Evitare rigorosamente di impiegare un
carica batteria rapido per l'avviamento
d'emergenza: si potrebbero
danneggiare i sistemi elettronici e le
centraline di accensione e alimentazione
motore.
ATTENZIONE
Questa procedura di avviamento deve
essere eseguita da personale esperto
poiché manovre scorrette possono provocare
scariche elettriche di notevole intensità.
Inoltre il liquido contenuto nella batteria è
velenoso e corrosivo, evitarne il contatto con
la pelle e gli occhi. Si raccomanda di non
avvicinarsi alla batteria con fiamme libere o
sigarette accese e di non provocare scintille.AVVIAMENTO CON MANOVRE AD INERZIA
Evitare assolutamente l'avviamento mediante
spinta, traino oppure sfruttando le discese.
AVVERTENZA Fino a quando il motore non è
avviato, il servofreno ed il servosterzo elettrico non
sono attivi, quindi è necessario esercitare uno
sforzo sul pedale del freno e sul volante di gran
lunga superiore all'usuale.
178CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

MANUTENZIONE E CURA
MANUTENZIONE PROGRAMMATAUna corretta manutenzione è determinante per
garantire alla vettura una lunga vita in condizioni
ottimali.
Per questo Lancia ha predisposto una serie di
controlli e di interventi di manutenzione ogni
30.000 chilometri (versioni benzina) oppure ogni
35.000 chilometri (versioni diesel).
Prima dei 30.000/35.000 km, e successivamente,
tra un tagliando e l'altro, è comunque sempre
necessario fare attenzione a quanto descritto sul
Piano Manutenzione Programmata (es. verificare
periodicamente il livello dei liquidi, la pressione
dei pneumatici, ecc...).
Il servizio di Manutenzione Programmata viene
effettuato dalla Rete Assistenziale Lancia a tempi
prefissati. Se durante l'effettuazione di ciascun
intervento, oltre alle operazioni previste, si dovesse
presentare la necessità di ulteriori sostituzioni o
riparazioni, queste potranno venire eseguite solo
con il vostro esplicito accordo. Se si utilizza
frequentemente la vettura per il traino di
rimorchi, ridurre l'intervallo tra una
manutenzione programmata e l'altra.AVVERTENZE
A 2000 km dalla scadenza della manutenzione il
display visualizza un messaggio.
I tagliandi di Manutenzione Programmata sono
prescritti dal Costruttore. La mancata esecuzione
degli stessi può comportare la decadenza della
garanzia.
Consigliamo di segnalare alla Rete Assistenziale
Lancia eventuali piccole anomalie di
funzionamento, senza attendere l'esecuzione del
prossimo tagliando.
218CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

PIANO DI MANUTENZIONE PROGRAMMATAVERSIONI BENZINA
I tagliandi devono essere effettuati ogni 30.000 km o 24 mesi.Migliaia di chilometri 30 60 90 120 150 180
Mesi 24 48 72 96 120 144
Controllo condizioni/usura pneumatici ed eventuale regolazione
●●●●●●
Controllo funzionamento impianto di illuminazione (fari, indicatori
di direzione, emergenza, vano bagagli, abitacolo, vano portaoggetti,
spie quadro strumenti, ecc.)●●●●●●
Controllo funzionamento impianto lavacristalli ed eventuale
●●●●●●
Controllo posizionamento/usura spazzole tergicristallo anteriore e
posteriore●●●●●●
Controllo stato pulizia serrature cofano motore e baule, pulizia e
lubrificazione leverismi●●●●●●
Controllo visivo condizioni e integrità: esterno carrozzeria, protettivo
sotto scocca, tratti rigidi e flessibili delle tubazioni (scarico - alimen-
tazione combustibile - freni), elementi in gomma (cuffie, manicotti,
boccole, ecc...)●●●●●●
Controllo condizioni ed usura pattini freni a disco anteriori●●●●●●
Controllo condizioni ed usura guarnizioni freni a tamburo posteriori●●●
Controllo ed eventuale ripristino livello liquidi (raffreddamento
motore, freni/frizione idraulica, lavacristalli, batteria, ecc.)●●●●●●
219CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE
ALFABETICO
pressione
regolazionespruzzatori

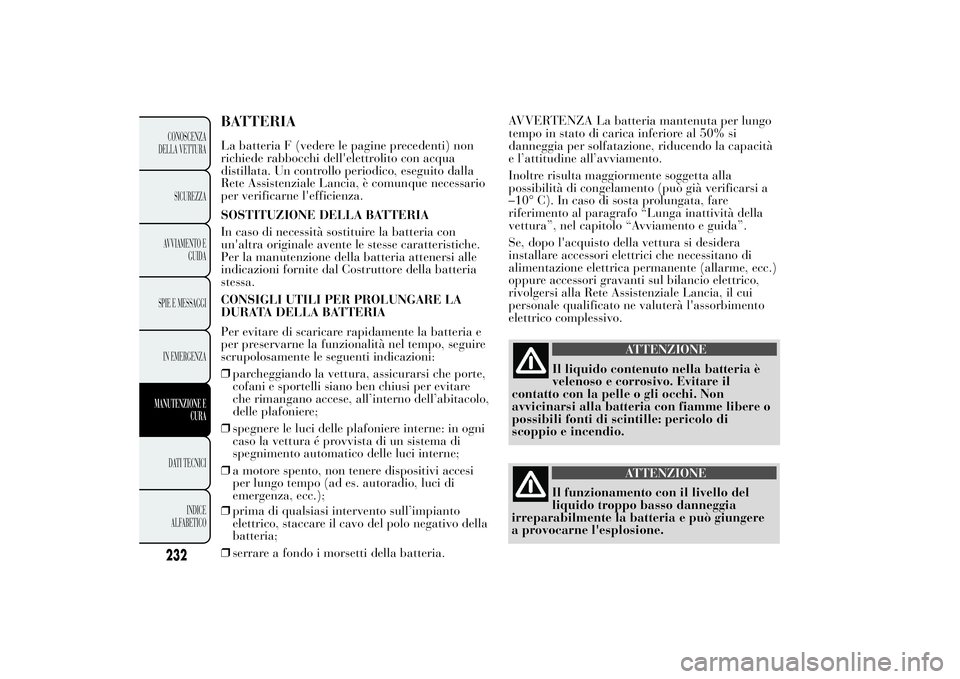

BATTERIALa batteria F (vedere le pagine precedenti) non
richiede rabbocchi dell'elettrolito con acqua
distillata. Un controllo periodico, eseguito dalla
Rete Assistenziale Lancia, è comunque necessario
per verificarne l'efficienza.
SOSTITUZIONE DELLA BATTERIA
In caso di necessità sostituire la batteria con
un'altra originale avente le stesse caratteristiche.
Per la manutenzione della batteria attenersi alle
indicazioni fornite dal Costruttore della batteria
stessa.
CONSIGLI UTILI PER PROLUNGARE LA
DURATA DELLA BATTERIA
Per evitare di scaricare rapidamente la batteria e
per preservarne la funzionalità nel tempo, seguire
scrupolosamente le seguenti indicazioni:
❒parcheggiando la vettura, assicurarsi che porte,
cofani e sportelli siano ben chiusi per evitare
che rimangano accese, all’interno dell’abitacolo,
delle plafoniere;
❒spegnere le luci delle plafoniere interne: in ogni
caso la vettura é provvista di un sistema di
spegnimento automatico delle luci interne;
❒a motore spento, non tenere dispositivi accesi
per lungo tempo (ad es. autoradio, luci di
emergenza, ecc.);
❒prima di qualsiasi intervento sull’impianto
elettrico, staccare il cavo del polo negativo della
batteria;
❒serrare a fondo i morsetti della batteria.AVVERTENZA La batteria mantenuta per lungo
tempo in stato di carica inferiore al 50% si
danneggia per solfatazione, riducendo la capacità
e l’attitudine all’avviamento.
Inoltre risulta maggiormente soggetta alla
possibilità di congelamento (può già verificarsi a
–10° C). In caso di sosta prolungata, fare
riferimento al paragrafo “Lunga inattività della
vettura”, nel capitolo “Avviamento e guida”.
Se, dopo l'acquisto della vettura si desidera
installare accessori elettrici che necessitano di
alimentazione elettrica permanente (allarme, ecc.)
oppure accessori gravanti sul bilancio elettrico,
rivolgersi alla Rete Assistenziale Lancia, il cui
personale qualificato ne valuterà l'assorbimento
elettrico complessivo.
ATTENZIONE
Il liquido contenuto nella batteria è
velenoso e corrosivo. Evitare il
contatto con la pelle o gli occhi. Non
avvicinarsi alla batteria con fiamme libere o
possibili fonti di scintille: pericolo di
scoppio e incendio.
232CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
ATTENZIONE
Il funzionamento con il livello del
liquido troppo basso danneggia
irreparabilmente la batteria e può giungere
a provocarne l'esplosione.
