2014 Lancia Ypsilon stop start

OMSTANDIGHEDEN WAARBIJ DE MOTOR
HERSTART
Om redenen van comfort, beperking van
schadelijke uitstoot en veiligheid kan de motor
weer automatisch worden gestart, zonder
tussenkomst van de bestuurder, onder de volgende
omstandigheden:
❒onvoldoende acculading;
❒onvoldoende onderdruk in het remsysteem
(bijvoorbeeld na meermaals intrappen van het
rempedaal);
❒auto in beweging (bijvoorbeeld als bergaf wordt
gereden)
❒als de motor langer dan circa 3 minuten is
afgezet door het Start&Stop-systeem;
❒bij versies met automatische klimaatregeling
(voor bepaalde versies/markten), om een
comfortabele temperatuur in het interieur
mogelijk te maken of bij ingeschakelde
MAX-DEF functie.
Wanneer een versnelling is ingeschakeld, kan de
motor alleen automatisch worden gestart door het
koppelingspedaal helemaal in te trappen. De
start wordt aan de bestuurder gemeld met een
bericht en, voor bepaalde versies/markten, gaat
het symbool
op de display knipperen.Opmerkingen
Als de bestuurder het koppelingspedaal niet
intrapt, kan de motor, 3 minuten na het afzetten,
alleen m.b.v. de contactsleutel worden gestart.
Als de motor onbedoeld is afgeslagen, bijvoorbeeld
door het koppelingspedaal te snel los te laten met
ingeschakelde versnelling, en het Start&Stop-
systeem is actief, dan kan men de motor
herstarten door het koppelingspedaal helemaal in
te trappen of door de versnellingspook in de
vrijstand te schakelen.
VEILIGHEIDSINSTELLINGEN
Als het Start&Stop-systeem de motor heeft afgezet
en de bestuurder maakt zijn veiligheidsgordel los
en opent het bestuurdersportier of het
passagiersportier, dan kan men de motor alleen
herstarten m.b.v. de contactsleutel.
De bestuurder wordt op de hoogte gebracht door
een geluidssignaal, het knipperen van het symbool
op de display en bij sommige versies verschijnt
ook een melding op de display.
92
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

"ENERGY SAVING" FUNCTIE
(voor bepaalde versies/markten)
Als de bestuurder, na een automatische start van
de motor, gedurende 3 minuten geen enkele
handeling uitvoert, dan schakelt het Start&Stop-
systeem de motor definitief uit om brandstof te
kunnen besparen. In dergelijke gevallen kan men
de motor alleen herstarten m.b.v. de
contactsleutel.
OpmerkingDe motor kan in elk geval draaiende
worden gehouden door het Start&Stop-systeem uit
te schakelen.
ONREGELMATIGE WERKING
Indien zich een storing voordoet, wordt het
Start&Stopsysteem uitgeschakeld.
Versies met multifunctioneel display: het
lampje gaat branden en er verschijnt een
melding op de display wanneer een storing in het
Start&Stop systeem optreedt.
Versies met herconfigureerbaar
multifunctioneel display: het
pictogram gaat
branden en er verschijnt een melding op de
display wanneer een storing in het Start&Stop
systeem optreedt.
Neem contact op met het Lancia Servicenetwerk
als een storing in het Start&Stop systeem optreedt.LANGDURIGE STILSTAND VAN DE AUTO
Bij langdurige stilstand van de auto, moet men
bijzonder opletten dat de stroomvoorziening van
de accu wordt onderbroken.
Ga als volgt te werk: koppel de stekker A fig. 72
(druk op knop B) van de accusensor C op de
minklem D van de accu los. Koppel deze sensor
nooit van de accu los, behalve bij vervanging van
de accu.
BELANGRIJK
Raadpleeg steeds het Lancia
Servicenetwerk alvorens de accu te
vervangen. Vervang de accu door een
exemplaar van hetzelfde type (HEAVY
DUTY) en met identieke specificaties.
fig. 72
L0F0083
93WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

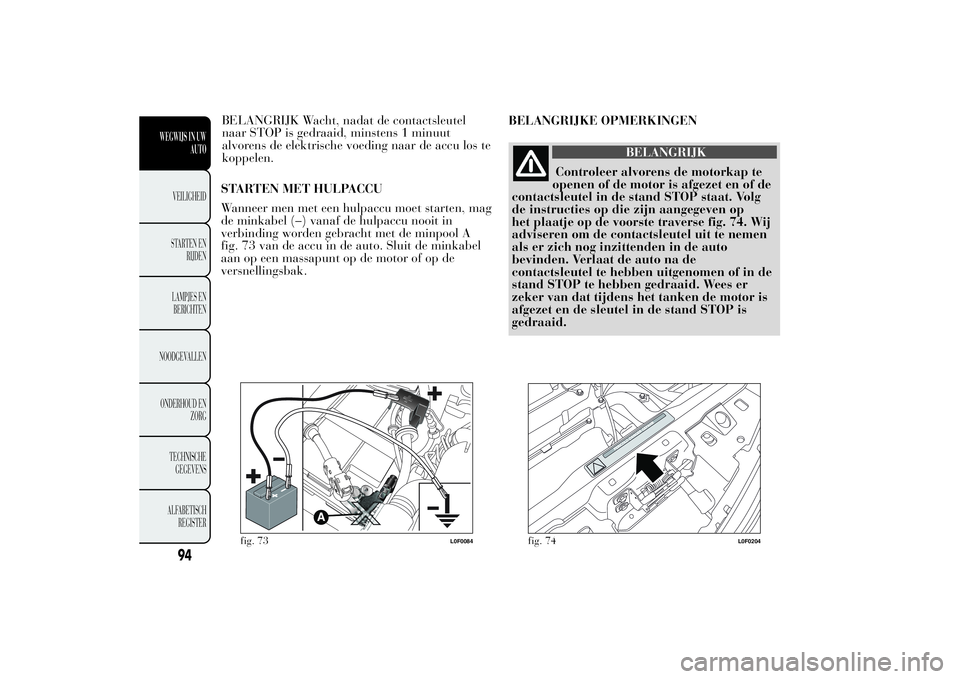

STARTEN MET HULPACCU
Wanneer men met een hulpaccu moet starten, mag
de minkabel (–) vanaf de hulpaccu nooit in
verbinding worden gebracht met de minpool A
fig. 73 van de accu in de auto. Sluit de minkabel
aan op een massapunt op de motor of op de
versnellingsbak.BELANGRIJKE OPMERKINGEN
BELANGRIJK
Controleer alvorens de motorkap te
openen of de motor is afgezet en of de
contactsleutel in de stand STOP staat. Volg
de instructies op die zijn aangegeven op
het plaatje op de voorste traverse fig. 74. Wij
adviseren om de contactsleutel uit te nemen
als er zich nog inzittenden in de auto
bevinden. Verlaat de auto na de
contactsleutel te hebben uitgenomen of in de
stand STOP te hebben gedraaid. Wees er
zeker van dat tijdens het tanken de motor is
afgezet en de sleutel in de stand STOP is
gedraaid.
fig. 73
L0F0084
fig. 74
L0F0204
94
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
BELANGRIJK Wacht, nadat de contactsleutel
naar STOP is gedraaid, minstens 1 minuut
alvorens de elektrische voeding naar de accu los te
koppelen.

PARKEERSENSOREN(voor bepaalde versies/markten)
Deze sensoren bevinden zich in de achterbumper
fig. 79 en detecteren de aanwezigheid van
obstakels achter het voertuig en waarschuwen de
bestuurder met een geluidssignaal.
INSCHAKELING/UITSCHAKELING
De sensoren worden automatisch ingeschakeld
zodra de achteruitversnelling wordt ingeschakeld.
De frequentie van het geluidssignaal neemt toe
naarmate het obstakel dichter bij het voertuig
komt.GELUIDSSIGNAAL
Wanneer de achteruitversnelling is ingeschakeld
en er bevindt zich een obstakel achter de auto,
wordt een geluidssignaal afgegeven met een
frequentie die varieert op basis van de afstand van
het obstakel ten opzichte van de bumper.
De frequentie van het geluidssignaal:
❒neem toe naarmate de afstand tussen de auto en
het obstakel afneemt;
❒wordt ononderbroken wanneer de afstand
tussen de auto en het obstakel minder dan 30
cm bedraagt en stopt onmiddellijk als de
afstand toeneemt;
❒is constant als de afstand onveranderd blijft.
Wanneer de sensoren meerdere obstakels
signaleren, dan wordt alleen rekening gehouden
met het dichtstbijzijnde obstakel.
STORINGSMELDING
Bij het inschakelen van de achteruitversnelling
worden eventuele storingen in de parkeersensoren
aangegeven met het lampje
op het
instrumentenpaneel, samen met een melding op de
multifunctionele display (voor bepaalde
versies/markten) (zie het hoofdstuk “Lampjes en
meldingen”).
LANCIA
fig. 79
L0F0027
100WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

WERKING MET AANHANGER
De werking van de sensoren wordt automatisch
uitgeschakeld zodra de elektrische stekker van de
aanhanger in het stopcontact van de trekhaak
van de auto wordt gestoken.
De sensoren worden automatisch ingeschakeld
zodra de stekker van de aanhangerkabel
verwijderd wordt.
Voor een correcte werking van het
systeem mogen de sensoren nooit
bevuild zijn met modder, vuil, sneeuw
of ijs. Zorg ervoor dat ze tijdens het reinigen
niet gekrast of beschadigd worden. Vermijd
het gebruik van droge, ruwe of harde doeken.
De sensoren moeten met schoon water worden
gewassen, waaraan eventueel autoshampoo
is toegevoegd. Wanneer speciale
reinigingsapparaten worden gebruikt, zoals
stoomreinigers of hogedrukreinigers, reinig
dan de sensoren zeer snel en houd de straal
op minstens 10 cm afstand.ALGEMENE WAARSCHUWINGEN
❒Let tijdens parkeermanoeuvres in bijzondere
mate op obstakels die zich boven of onder de
sensoren kunnen bevinden.
❒Onder bepaalde omstandigheden kunnen
voorwerpen in de buurt van de auto niet
gedetecteerd worden en kunnen zo schade aan
de auto veroorzaken of zelf beschadigd raken.
De volgende omstandigheden kunnen de werking
van de parkeersensoren beïnvloeden:
❒verminderde gevoeligheid van de sensoren en
afname van de prestaties van het systeem
kunnen te wijten zijn aan de aanwezigheid van
ijs, sneeuw, modder, dikke verf op de sensoren;
❒de sensor kan een onbestaand voorwerp
(echogeluid) wegens mechanische geluiden
detecteren, bijvoorbeeld tijdens het wassen van
de auto, in geval van regen, sterke wind, hagel.
❒de door de sensor verzonden signalen kunnen
ook gewijzigd worden door ultrasoonsystemen
(bijv. pneumatisch remsysteem van
vrachtwagens of pneumatische boor) in de
buurt van het voertuig;
❒de werking van het parkeerhulpsysteem kan
tevens beïnvloed worden door de positie van
de sensoren, bijvoorbeeld wegens een
verandering in de geometrie (door slijtage van
de schokdempers, wielophanging) of als de
banden verwisseld worden, de auto te veel
beladen is, of speciale afstellingen worden
uitgevoerd die de auto lager zetten.
101WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Het zoeken gebeurt aan beide zijden van de weg:
de keuze kan dus ook met de richtingaanwijzers
gemaakt worden nadat een geschikte parkeerplek
is gepasseerd.
BELANGRIJK Tijdens het zoeken mag de snelheid
niet meer dan 30 km/h bedragen; wanneer 25
km/h wordt bereikt, wordt de bestuurder
gevraagd langzamer te rijden; als de snelheid van
30/h wordt overschreden, wordt het systeem
uitgeschakeld; in dit geval moet het systeem weer
gestart worden met behulp van de knop
).
BELANGRIJK Als de "Lane Change"-functie
ingeschakeld is (zie paragraaf "Buitenverlichting"
in dit hoofdstuk), vindt het zoeken van een
parkeerplek altijd aan passagierszijde plaats.
BELANGRIJK Als de parkeersensoren tijdens het
zoeken van een parkeerplek ingeschakeld worden
(zie paragraaf "Parkeersensoren voor en achter"
in dit hoofdstuk), dan wordt het systeem
uitgeschakeld.
BELANGRIJK
Het zoeken en inparkeren moet altijd
in overeenstemming met de geldende
voorschriften van de
wegenverkeerswetgeving worden verricht.Identificatie van een parkeerplek
Als het systeem een geschikte plek tussen twee
geparkeerde auto's of tussen andere obstakels
identificeert (bijv. voorwerpen met een groot
zijoppervlak zoals voertuigen, containers, etc.), zal
het melden dat een plek is gevonden waarin
ingeparkeerd kan wordenfig. 83.
Als de bereikte positie reeds geschikt is voor het
begin van de manoeuvre, adviseert het systeem de
bestuurder om de achteruit in te schakelen, en
anders zal het vragen om iets naar voren te gaan.
Bij het verzoek om de achteruit in te schakelen,
moet de bestuurder de auto stoppen en de
achteruit inschakelen om zijn wens om de
manoeuvre te beginnen te bevestigen. Als de
bestuurder blijft rijden, zal het systeem na circa
10 meter niet meer de gevonden parkeerplek
in beschouwing nemen, maar naar een nieuwe
geschikte plek zoeken.
fig. 83
L0F1002
106WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Manoeuvre
De bestuurder controleert de bewegingen van de
auto met gas-, rem- en koppelingspedaal (alleen
bij versies met handgeschakelde versnellingsbak),
terwijl het systeem automatisch de stuurinrichting
bedient om zo goed mogelijk in te parkeren.
Tijdens de manoeuvre kan men gebruik maken
van de informatie afkomstig van de
parkeersensoren (tijdens het achteruitrijden wordt
geadviseerd de zone te bereiken waar de achterste
sensoren een ononderbroken toon produceren),
maar het is altijd aan te raden de omliggende zone
in de gaten te houden.
De auto kan tijdens de manoeuvre gestopt worden
en men kan, terwijl de auto stil staat, de
achteruitversnelling tijdelijk uitschakelen
(bijvoorbeeld om een voetganger in de
manoeuvreruimte te laten passeren).
De snelheid moet tijdens de manoeuvre minder
dan 7 km/h bedragen, want anders wordt de
parkeermanoeuvre onderbroken.
Als de bestuurder tijdens het inparkeren een
bedoelde of onbedoelde handeling op het stuurwiel
verricht (door het aan te raken of de beweging te
verhinderen), wordt de manoeuvre onderbroken.
Als het wegdek bijzonder onregelmatig is of er
bevinden zich obstakels onder de wielen die de
beweging van de auto beïnvloeden, waardoor de
auto niet meer de correcte baan volgt, kan de
manoeuvre onderbroken worden.Einde manoeuvre
Als de grootte van de parkeerplek dit toestaat, kan
het inparkeren in één manoeuvre worden
verricht. Wanneer de achteruitversnelling wordt
uitgeschakeld, worden de wielen recht gezet en
wordt de manoeuvre als voltooid beschouwd (het
systeem zal dus uitgeschakeld worden).
Als de parkeerruimte kleiner is, kunnen
verschillende manoeuvres nodig zijn: de
bestuurder wordt geadviseerd het inparkeren
handmatig te voltooien via een speciale melding
op het display van het instrumentenpaneel.
BELANGRIJK
Als men tijdens een manoeuvre het
stuurwiel met de handen wil stoppen,
wordt geadviseerd het stevig aan de
buitenste rand vast te houden. Steek de
handen niet door het stuurwiel of hou de
spaken niet vast.
107WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

❒Als het Magic Parking bezig is met zoeken, kan
het een verkeerde ruimte voor het inparkeren
vinden (bijv. te dicht bij een kruising, ter hoogte
van een uitrit, dwarsstraten, etc.)
❒Bij parkeermanoeuvres op hellingen, kan het
systeem verslechterde prestaties vertonen en
zichzelf uitschakelen.
❒Als een parkeermanoeuvre tussen twee auto's
die (gedeeltelijk) op de stoep zijn geparkeerd
wordt verricht, kan het zijn dat het systeem de
auto de stoep op laat rijden.
❒Het kan ook voorkomen dat sommige
manoeuvres ter hoogte van zeer scherpe bochten
niet uitgevoerd kunnen worden.
❒Let zeer goed op dat de toestand tijdens het
inparkeren niet verandert (bijv. er bevinden zich
personen en/of dieren in de parkeerruimte,
rijdende auto's, etc.) en grijp indien nodig
onmiddellijk in.
❒Let tijdens de parkeermanoeuvres op auto's die
uit de tegenovergestelde richting komen. Neem
altijd de voorschriften van de
wegenverkeerswetgeving in acht.
BELANGRIJK De correcte werking van het
systeem is niet gegarandeerd als sneeuwkettingen
of reservewielen gemonteerd zijn.BELANGRIJK De correcte positionering van de
auto binnen de door het systeem gevonden
parkeerruimte hangt van verschillende factoren af,
met name van de omtrek van de wielen. Als
bijvoorbeeld wielen met een diameter van 14 inch
zijn gemonteerd, kan de positie van de auto in
de parkeerruimte iets verschillen.
MELDINGEN OP HET DISPLAY
Zoeken bezig:het Magic Parking systeem zoekt
naar een geschikte parkeerplek.
Park. pl. gevonden:het Magic Parking systeem
zoekt naar een geschikte parkeerplek.
Vooruit rijden:het Magic Parking systeem
verzoekt de bestuurder om langzaam vooruit te
rijden om de auto in de correcte positie te brengen
voordat de halfautomatische manoeuvre wordt
gestart of het systeem verzoekt de bestuurder
tijdens de halfautomatische manoeuvre om de
vooruitversnelling in te schakelen om de
manoeuvre voort te zetten.
In achteruit zetten:er is een geschikte
parkeerplek gevonden en de positie is correct om
de parkeermanoeuvre te starten. Stop en schakel
de achteruitversnelling in.
Achteruit uitschakelen:bij bediening van de
inschakelknop van het systeem, wordt aangegeven
dat de achteruitversnelling uitgeschakeld moet
worden om het systeem in te schakelen.
109WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
