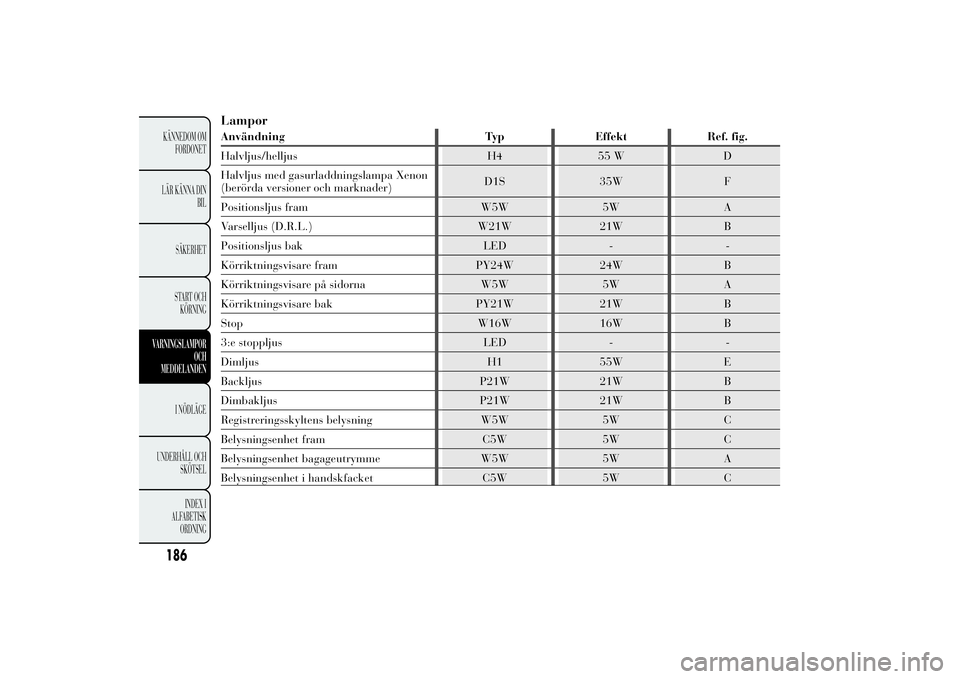

LamporAnvändning Typ Effekt Ref. fig.
Halvljus/helljus H4 55 W D
Halvljus med gasurladdningslampa Xenon
(berörda versioner och marknader)D1S 35W F
Positionsljus fram W5W 5W A
Varselljus (D.R.L.) W21W 21W B
Positionsljus bak LED - -
Körriktningsvisare fram PY24W 24W B
Körriktningsvisare på sidorna W5W 5W A
Körriktningsvisare bak PY21W 21W B
Stop W16W 16W B
3:e stoppljus LED - -
Dimljus H1 55W E
Backljus P21W 21W B
Dimbakljus P21W 21W B
Registreringsskyltens belysning W5W 5W C
Belysningsenhet fram C5W 5W C
Belysningsenhet bagageutrymme W5W 5W A
Belysningsenhet i handskfacket C5W 5W C
186KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

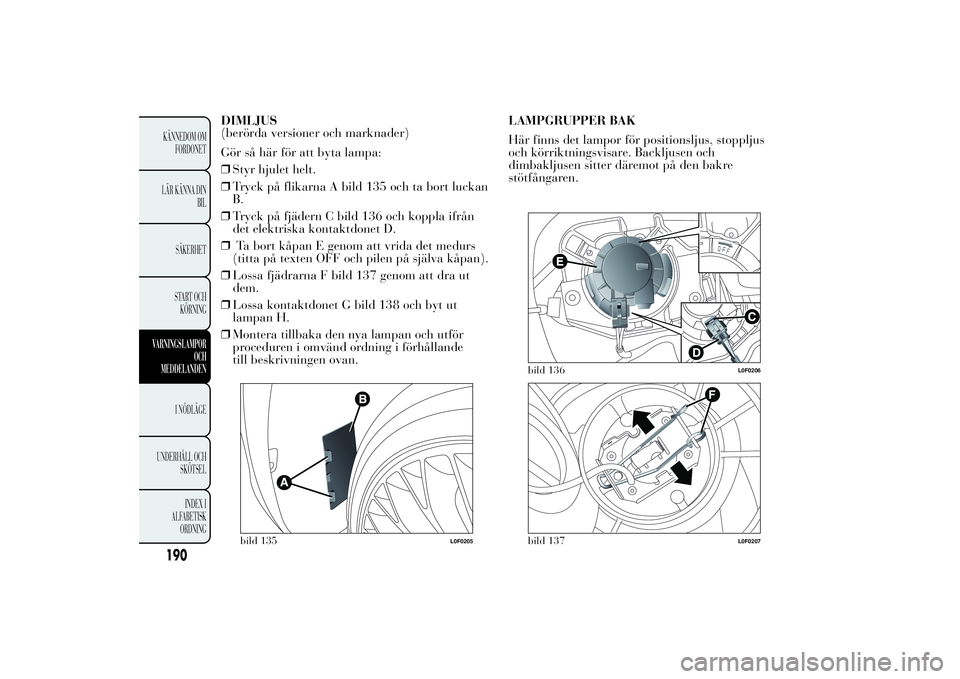

DIMLJUS
(berörda versioner och marknader)
Gör så här för att byta lampa:
❒Styr hjulet helt.
❒Tryck på flikarna A bild 135 och ta bort luckan
B.
❒Tryck på fjädern C bild 136 och koppla ifrån
det elektriska kontaktdonet D.
❒Ta bort kåpan E genom att vrida det medurs
(titta på texten OFF och pilen på själva kåpan).
❒Lossa fjädrarna F bild 137 genom att dra ut
dem.
❒Lossa kontaktdonet G bild 138 och byt ut
lampan H.
❒Montera tillbaka den nya lampan och utför
proceduren i omvänd ordning i förhållande
till beskrivningen ovan.LAMPGRUPPER BAK
Här finns det lampor för positionsljus, stoppljus
och körriktningsvisare. Backljusen och
dimbakljusen sitter däremot på den bakre
stötfångaren.
bild 135
L0F0205
bild 136
L0F0206
bild 137
L0F0207
190KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

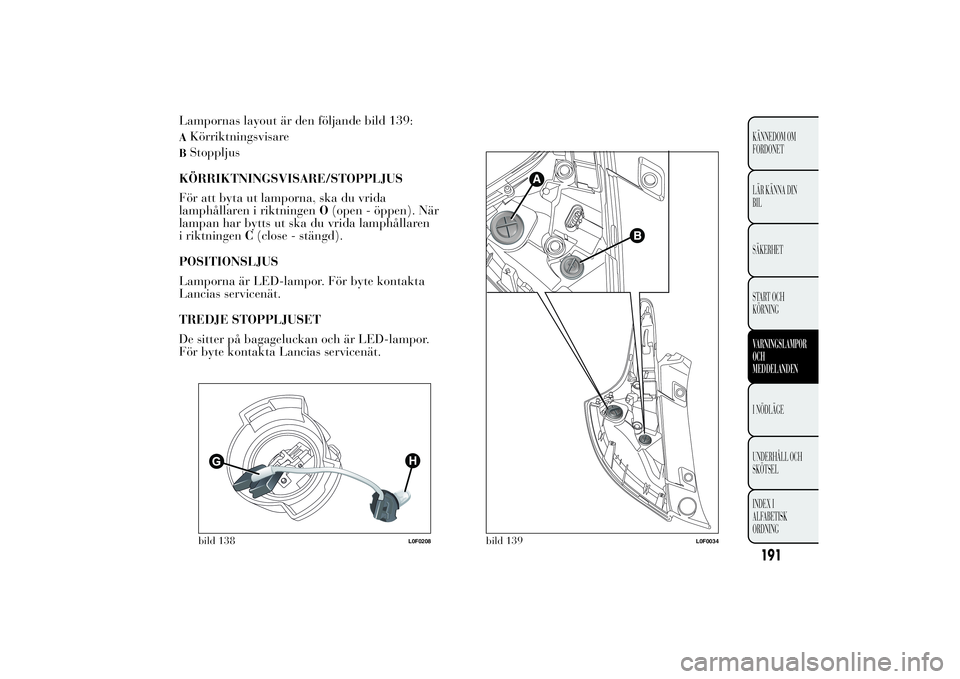

Lampornas layout är den följande bild 139:AKörriktningsvisareBStoppljus
KÖRRIKTNINGSVISARE/STOPPLJUS
För att byta ut lamporna, ska du vrida
lamphållaren i riktningenO(open - öppen). När
lampan har bytts ut ska du vrida lamphållaren
i riktningenC(close - stängd).
POSITIONSLJUS
Lamporna är LED-lampor. För byte kontakta
Lancias servicenät.
TREDJE STOPPLJUSET
De sitter på bagageluckan och är LED-lampor.
För byte kontakta Lancias servicenät.bild 138
L0F0208
bild 139
L0F0034
191KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

LADDA BATTERIETOBSERVERA! Beskrivningen av hur man laddar
batteriet ges endast i upplysningssyfte. Vi
rekommenderar dig att du kontaktar Lancias
servicenät för att utföra batteriladdningen.
Vi rekommenderar en långsam laddning med en
låg strömstyrka i ungefär 24 timmar. Om
laddningen pågår alltför länge kan batteriet
skadas.
VERSIONER UTAN Start&Stop-system
(berörda versioner och marknader)
Gör så här för att ladda batteriet:
❒Koppla ifrån klämman från batteriets minuspol.
❒Koppla batteriladdarens kablar till batteriets
poler. Respektera polariteten.
❒Sätt på batteriladdaren.
❒Efter att ha laddat batteriet, ska du stänga av
apparaten innan du lossar den från batteriet.
❒Koppla klämman till batteriets minuspol.
VERSIONER MED Start&Stop-SYSTEM
(berörda versioner och marknader)
Gör så här för att ladda batteriet:
❒koppla ifrån kontaktdonet A bild 158 (genom
att trycka på knapp B) från sensor C som
bevakar batteritillståndet. Den har installerats
på batteriets minuspol D.❒Anslut apparatens pluskabel till batteriets
pluspol E och minuskabeln till klämman på
sensor D som på bilden.
❒Sätt på batteriladdaren. Efter laddningen,
stänger du av apparaten.
❒Efter att ha kopplat ifrån batteriladdaren,
anslut kontaktdon A bild 158 till sensor C som
på bilden.
VARNING
Vätskan i batteriet är giftig och
frätande. Undvik kontakt med huden
och ögonen. Batteriladdningen ska utföras i
en ventilerad miljö på avstånd från lågor
eller möjliga gnistkällor, för att undvika fara
för explosion och brand.
VARNING
Försök inte att ladda om ett batteri
som har frusit: det måste först värmas
upp för att undvika risk för explosion. Om
batteriet har frusit ska det kontrolleras
av specialiserad personal före laddningen.
Kontrollen ska säkerställa att de invändiga
delarna inte är skadade och att behållaren
inte har spruckit med risk för läckage av
giftig och frätande syra.
204KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

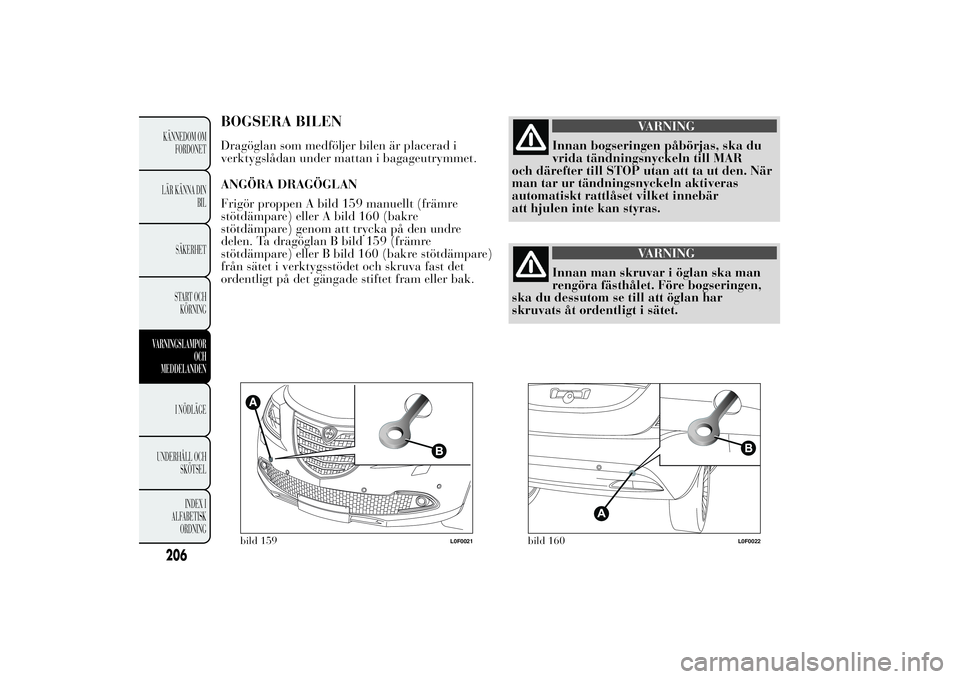

BOGSERA BILENDragöglan som medföljer bilen är placerad i
verktygslådan under mattan i bagageutrymmet.
ANGÖRA DRAGÖGLAN
Frigör proppen A bild 159 manuellt (främre
stötdämpare) eller A bild 160 (bakre
stötdämpare) genom att trycka på den undre
delen. Ta dragöglan B bild 159 (främre
stötdämpare) eller B bild 160 (bakre stötdämpare)
från sätet i verktygsstödet och skruva fast det
ordentligt på det gängade stiftet fram eller bak.
VARNING
Innan bogseringen påbörjas, ska du
vrida tändningsnyckeln till MAR
och därefter till STOP utan att ta ut den. När
man tar ur tändningsnyckeln aktiveras
automatiskt rattlåset vilket innebär
att hjulen inte kan styras.
VARNING
Innan man skruvar i öglan ska man
rengöra fästhålet. Före bogseringen,
ska du dessutom se till att öglan har
skruvats åt ordentligt i sätet.
bild 159
L0F0021
bild 160
L0F0022
206KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

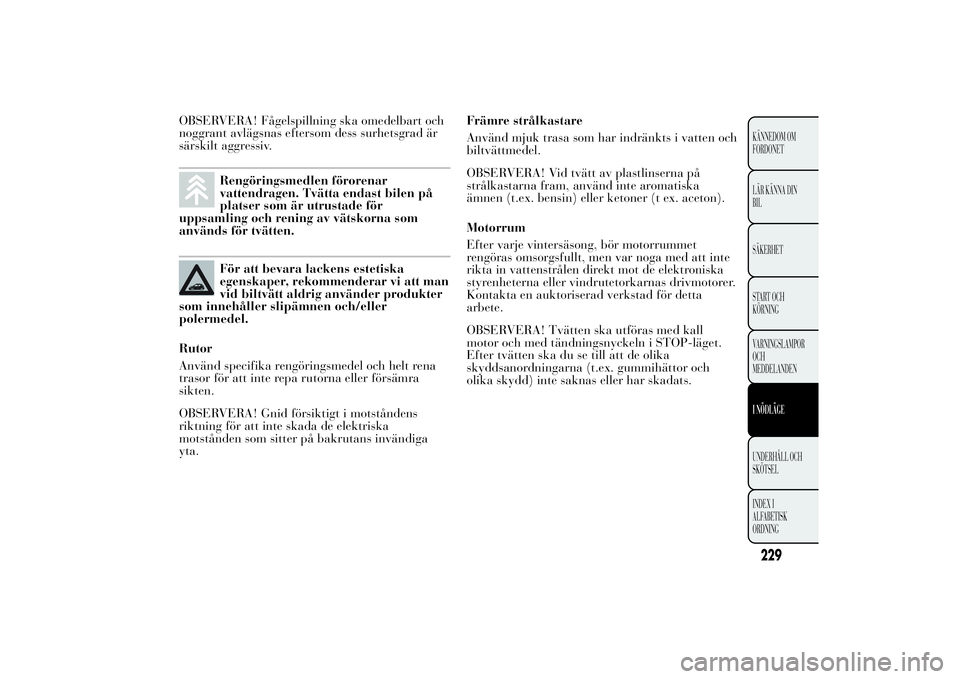

OBSERVERA! Fågelspillning ska omedelbart och
noggrant avlägsnas eftersom dess surhetsgrad är
särskilt aggressiv.
Rengöringsmedlen förorenar
vattendragen. Tvätta endast bilen på
platser som är utrustade för
uppsamling och rening av vätskorna som
används för tvätten.För att bevara lackens estetiska
egenskaper, rekommenderar vi att man
vid biltvätt aldrig använder produkter
som innehåller slipämnen och/eller
polermedel.
Rutor
Använd specifika rengöringsmedel och helt rena
trasor för att inte repa rutorna eller försämra
sikten.
OBSERVERA! Gnid försiktigt i motståndens
riktning för att inte skada de elektriska
motstånden som sitter på bakrutans invändiga
yta.Främre strålkastare
Använd mjuk trasa som har indränkts i vatten och
biltvättmedel.
OBSERVERA! Vid tvätt av plastlinserna på
strålkastarna fram, använd inte aromatiska
ämnen (t.ex. bensin) eller ketoner (t ex. aceton).
Motorrum
Efter varje vintersäsong, bör motorrummet
rengöras omsorgsfullt, men var noga med att inte
rikta in vattenstrålen direkt mot de elektroniska
styrenheterna eller vindrutetorkarnas drivmotorer.
Kontakta en auktoriserad verkstad för detta
arbete.
OBSERVERA! Tvätten ska utföras med kall
motor och med tändningsnyckeln i STOP-läget.
Efter tvätten ska du se till att de olika
skyddsanordningarna (t.ex. gummihättor och
olika skydd) inte saknas eller har skadats.
229KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

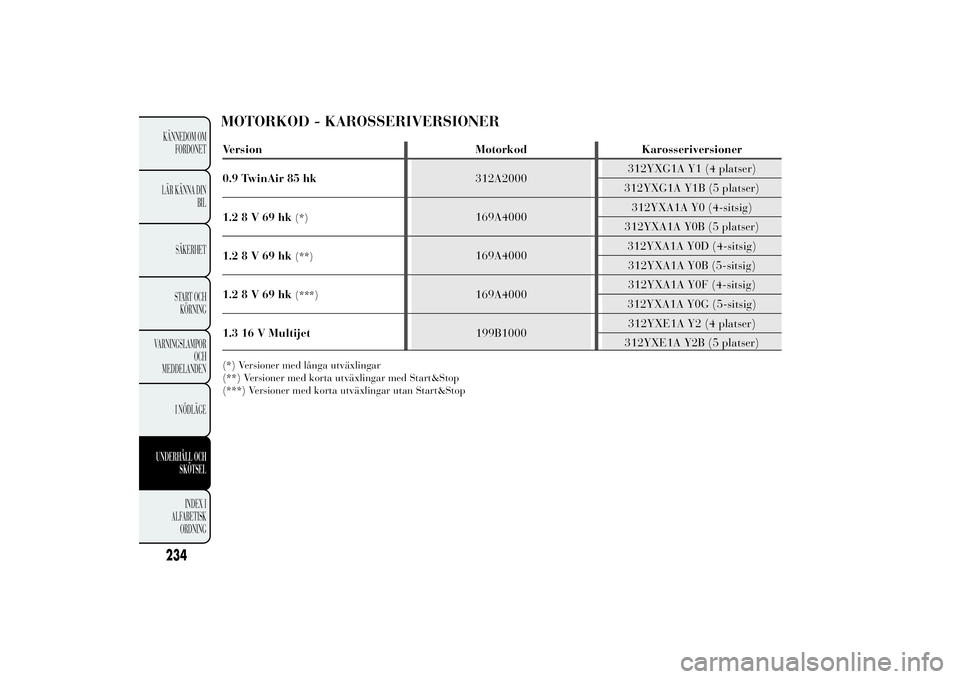

MOTORKOD - KAROSSERIVERSIONER
234KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
Version Motorkod Karosseriversioner
0.9 TwinAir 85 hk312A2000312YXG1A Y1 (4 platser)
312YXG1A Y1B (5 platser)
1.28V69hk
(*)
169A4000312YXA1A Y0 (4-sitsig)
312YXA1A Y0B (5 platser)
1.28V69hk
(**)
169A4000312YXA1A Y0D (4-sitsig)
312YXA1A Y0B (5-sitsig)
1.28V69hk
(***)
169A4000312YXA1A Y0F (4-sitsig)
312YXA1A Y0G (5-sitsig)
1.3 16 V Multijet199B1000312YXE1A Y2 (4 platser)
312YXE1A Y2B (5 platser)
(*) Versioner med långa utväxlingar
(**) Versioner med korta utväxlingar med Start&Stop
(***) Versioner med korta utväxlingar utan Start&Stop

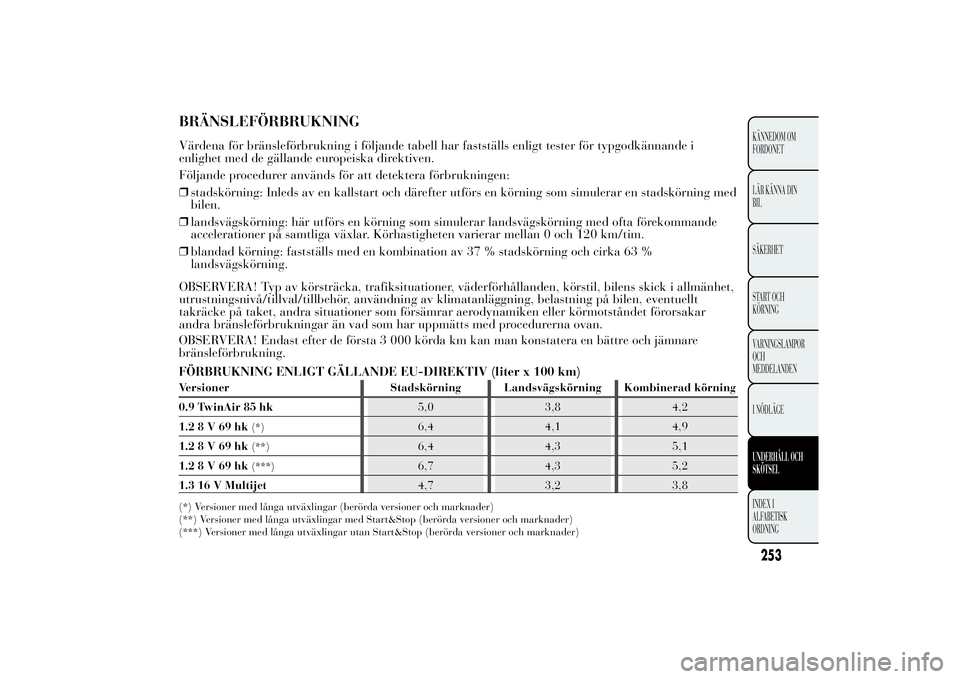

BRÄNSLEFÖRBRUKNINGVärdena för bränsleförbrukning i följande tabell har fastställs enligt tester för typgodkännande i
enlighet med de gällande europeiska direktiven.
Följande procedurer används för att detektera förbrukningen:
❒stadskörning: Inleds av en kallstart och därefter utförs en körning som simulerar en stadskörning med
bilen.
❒landsvägskörning: här utförs en körning som simulerar landsvägskörning med ofta förekommande
accelerationer på samtliga växlar. Körhastigheten varierar mellan 0 och 120 km/tim.
❒blandad körning: fastställs med en kombination av 37 % stadskörning och cirka 63 %
landsvägskörning.
OBSERVERA! Typ av körsträcka, trafiksituationer, väderförhållanden, körstil, bilens skick i allmänhet,
utrustningsnivå/tillval/tillbehör, användning av klimatanläggning, belastning på bilen, eventuellt
takräcke på taket, andra situationer som försämrar aerodynamiken eller körmotståndet förorsakar
andra bränsleförbrukningar än vad som har uppmätts med procedurerna ovan.
253KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I
ALFABETISK
ORDNING
FÖRBRUKNING ENLIGT GÄLLANDE EU-DIREKTIV (liter x 100 km)Versioner Stadskörning Landsvägskörning Kombinerad körning
0.9 TwinAir 85 hk5,0 3,8 4,2
1.28V69hk
(*)
6,4 4,1 4,9
1.28V69hk
(**)
6,4 4,3 5,1
1.28V69hk
(***)
6,7 4,3 5,2
1.3 16 V Multijet4,7 3,2 3,8
(*) Versioner med långa utväxlingar (berörda versioner och marknader)
(**) Versioner med långa utväxlingar med Start&Stop (berörda versioner och marknader)
(***) Versioner med långa utväxlingar utan Start&Stop (berörda versioner och marknader)OBSERVERA! Endast efter de första 3 000 körda km kan man konstatera en bättre och jämnare
bränsleförbrukning.
