VARNING
ESC- och ASR-systemens prestanda
ska inte uppmuntra föraren att löpa
onödiga och omotiverade risker.
Körbeteendet ska alltid anpassas till vägens
tillstånd, sikten och trafikförhållandena.
Det är alltid föraren som är ansvarig för
säkerheten på vägen.
BRAKE ASSIST
Systemet går inte att avaktivera och känner igen
nödinbromsningar (beroende på att bromspedalen
trycks ner snabbt) och gör så att bromssystemet
går in snabbare. Brake Assist avaktiveras vid
fel på ESC-systemet.
MSR-SYSTEM
(Motor Schleppmoment Regelung)
MSR är en integrerad del av ABS och aktiveras vid
en plötslig ändring i körhastigheten vid
uppväxling och återger motorn moment för att
undvika att drivhjulen släpar efter onödigt
mycket, särskilt vid dåligt väggrepp, eftersom det
kan äventyra bilens stabilitet.
START&STOP-SYSTEMINTRODUKTION
Start&Stop-systemet stänger automatiskt av
motorn när bilen står stilla och startar den igen då
föraren ska köra iväg. På så vis blir användningen
av bilen mer effektiv genom minskad
bränsleförbrukning, mindre utsläpp av skadliga
avgaserna och mindre buller.
FUNKTIONSSÄTT
Läge för motorstopp
När bilen står still, stannar motorn upp med
växeln i friläge och uppsläppt kopplingspedal.
NoteringDet automatiska motorstoppet är endast
tillåtet efter att en hastighet på ungefär 10
km/tim. har överskridits för att undvika
upprepade motorstopp vid en mycket låg
hastighet.
Motorstoppet indikeras av symbolen
som visas
på displayen.
Läge för att starta om motorn
Tryck ner kopplingspedalen för att starta om
motorn.
92
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

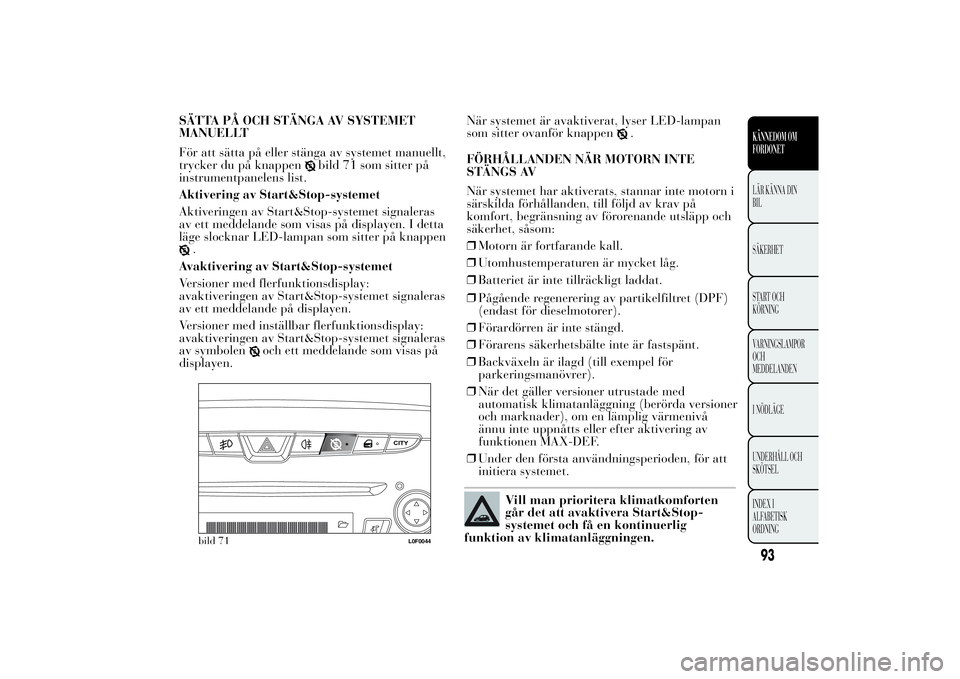

SÄTTA PÅ OCH STÄNGA AV SYSTEMET
MANUELLT
För att sätta på eller stänga av systemet manuellt,
trycker du på knappen
bild 71 som sitter på
instrumentpanelens list.
Aktivering av Start&Stop-systemet
Aktiveringen av Start&Stop-systemet signaleras
av ett meddelande som visas på displayen. I detta
läge slocknar LED-lampan som sitter på knappen
.
Avaktivering av Start&Stop-systemet
Versioner med flerfunktionsdisplay:
avaktiveringen av Start&Stop-systemet signaleras
av ett meddelande på displayen.
Versioner med inställbar flerfunktionsdisplay:
avaktiveringen av Start&Stop-systemet signaleras
av symbolen
och ett meddelande som visas på
displayen.När systemet är avaktiverat, lyser LED-lampan
som sitter ovanför knappen
.
FÖRHÅLLANDEN NÄR MOTORN INTE
STÄNGS AV
När systemet har aktiverats, stannar inte motorn i
särskilda förhållanden, till följd av krav på
komfort, begränsning av förorenande utsläpp och
säkerhet, såsom:
❒Motorn är fortfarande kall.
❒Utomhustemperaturen är mycket låg.
❒Batteriet är inte tillräckligt laddat.
❒Pågående regenerering av partikelfiltret (DPF)
(endast för dieselmotorer).
❒Förardörren är inte stängd.
❒Förarens säkerhetsbälte inte är fastspänt.
❒Backväxeln är ilagd (till exempel för
parkeringsmanövrer).
❒När det gäller versioner utrustade med
automatisk klimatanläggning (berörda versioner
och marknader), om en lämplig värmenivå
ännu inte uppnåtts eller efter aktivering av
funktionen MAX-DEF.
❒Under den första användningsperioden, för att
initiera systemet.
bild 71
L0F0044
93KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
Vill man prioritera klimatkomforten
går det att avaktivera Start&Stop-
systemet och få en kontinuerlig
funktion av klimatanläggningen.

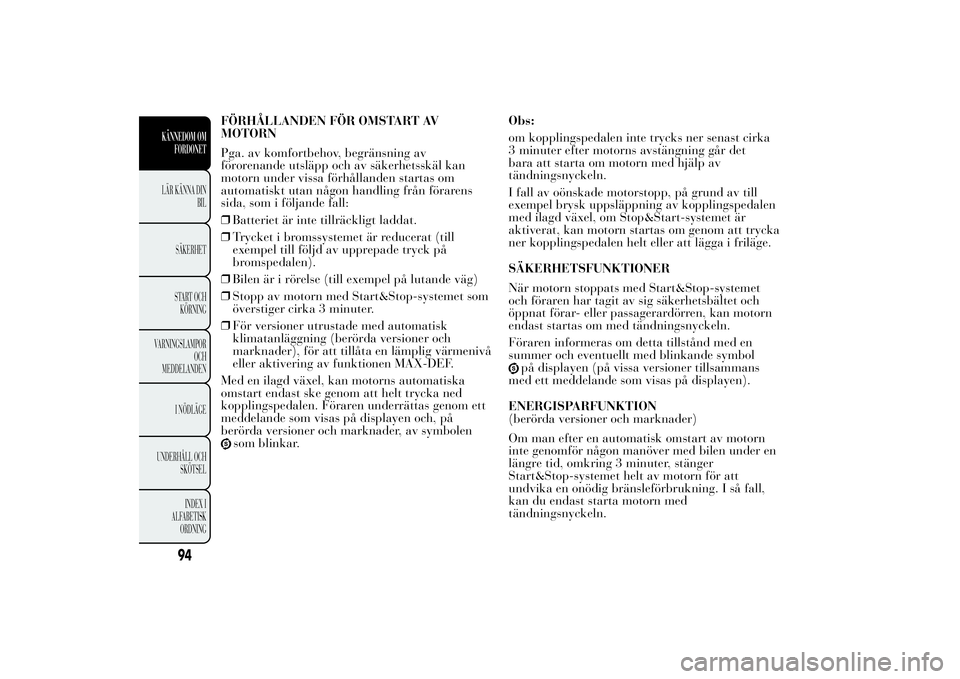

FÖRHÅLLANDEN FÖR OMSTART AV
MOTORN
Pga. av komfortbehov, begränsning av
förorenande utsläpp och av säkerhetsskäl kan
motorn under vissa förhållanden startas om
automatiskt utan någon handling från förarens
sida, som i följande fall:
❒Batteriet är inte tillräckligt laddat.
❒Trycket i bromssystemet är reducerat (till
exempel till följd av upprepade tryck på
bromspedalen).
❒Bilen är i rörelse (till exempel på lutande väg)
❒Stopp av motorn med Start&Stop-systemet som
överstiger cirka 3 minuter.
❒För versioner utrustade med automatisk
klimatanläggning (berörda versioner och
marknader), för att tillåta en lämplig värmenivå
eller aktivering av funktionen MAX-DEF.
Med en ilagd växel, kan motorns automatiska
omstart endast ske genom att helt trycka ned
kopplingspedalen. Föraren underrättas genom ett
meddelande som visas på displayen och, på
berörda versioner och marknader, av symbolen
som blinkar.Obs:
om kopplingspedalen inte trycks ner senast cirka
3 minuter efter motorns avstängning går det
bara att starta om motorn med hjälp av
tändningsnyckeln.
I fall av oönskade motorstopp, på grund av till
exempel brysk uppsläppning av kopplingspedalen
med ilagd växel, om Stop&Start-systemet är
aktiverat, kan motorn startas om genom att trycka
ner kopplingspedalen helt eller att lägga i friläge.
SÄKERHETSFUNKTIONER
När motorn stoppats med Start&Stop-systemet
och föraren har tagit av sig säkerhetsbältet och
öppnat förar- eller passagerardörren, kan motorn
endast startas om med tändningsnyckeln.
Föraren informeras om detta tillstånd med en
summer och eventuellt med blinkande symbol
på displayen (på vissa versioner tillsammans
med ett meddelande som visas på displayen).
ENERGISPARFUNKTION
(berörda versioner och marknader)
Om man efter en automatisk omstart av motorn
inte genomför någon manöver med bilen under en
längre tid, omkring 3 minuter, stänger
Start&Stop-systemet helt av motorn för att
undvika en onödig bränsleförbrukning. I så fall,
kan du endast starta motorn med
tändningsnyckeln.
94
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

NoteringDet är hur som helst möjligt att hålla
igång motorn genom att avaktivera
Start&Stop-systemet.
FUNKTIONSFEL
Om Start&Stop-systemet inte skulle fungera
korrekt, stängs det av.
Versioner med flerfunktionsdisplay: fel på
Start&Stop-systemet signaleras av att
varningslampan
tänds på instrumentpanelen
och av ett meddelande som visas på displayen.
Versioner med inställbar flerfunktionsdisplay:
fel på Start&Stop-systemet signaleras av ikonen
och ett meddelande som visas på displayen.
Vid fel på Start&Stop-systemet vänd dig till
en verkstad i Lancias servicenät.
NÄR BILEN INTE ANVÄNDS UNDER EN
LÄNGRE TID
När bilen inte används under en längre tid, ska du
vara särskilt uppmärksam när du kopplar ifrån
strömförsörjningen till batteriet.
Proceduren ska utföras genom att koppla ifrån
kontaktdonet A bild 72 (genom att trycka på
knapp B) från sensor C som bevakar
batteritillståndet. Den har installerats på den
negativa polen D på själva batteriet. Denna sensor
får aldrig kopplas ifrån polen, utom vid
batteribyte.
VARNING
Kontakta alltid en verkstad i Lancias
servicenät för batteribyte. Ersätt
batteriet med ett annat av samma typ
(HEAVY DUTY) och samma egenskaper.
bild 72
L0F0083
95KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
OBSERVERA! Innan du kopplar ifrån eltillförseln
till batteriet, vänta minst en minut från att du
har ställt tändningsnyckeln på STOP.

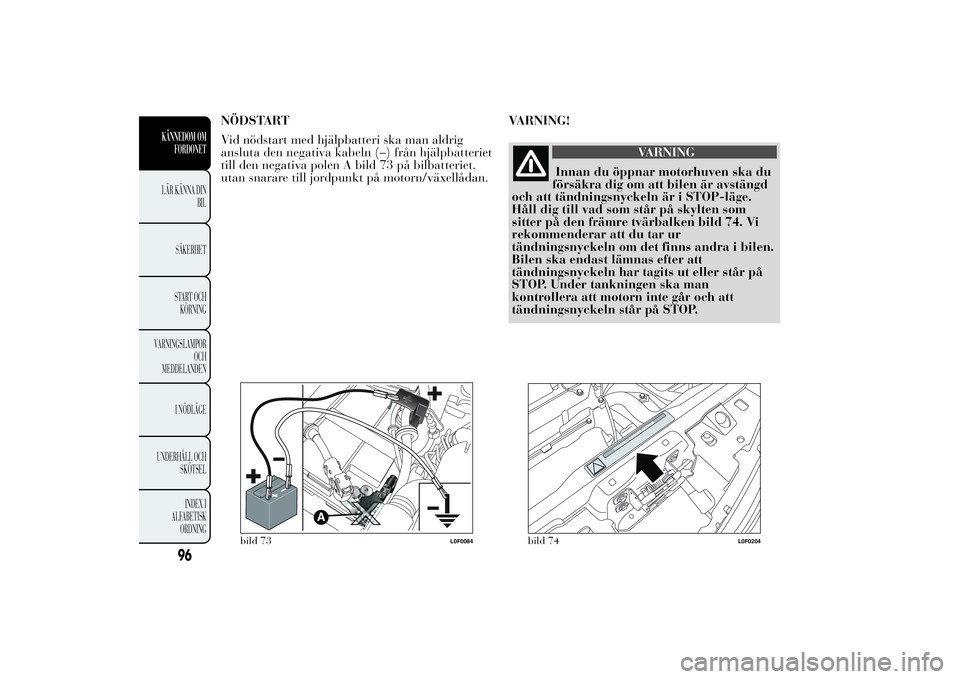

NÖDSTART
Vid nödstart med hjälpbatteri ska man aldrig
ansluta den negativa kabeln (–) från hjälpbatteriet
till den negativa polen A bild 73 på bilbatteriet,
utan snarare till jordpunkt på motorn/växellådan.VARNING!
VARNING
Innan du öppnar motorhuven ska du
försäkra dig om att bilen är avstängd
och att tändningsnyckeln är i STOP-läge.
Håll dig till vad som står på skylten som
sitter på den främre tvärbalken bild 74. Vi
rekommenderar att du tar ur
tändningsnyckeln om det finns andra i bilen.
Bilen ska endast lämnas efter att
tändningsnyckeln har tagits ut eller står på
STOP. Under tankningen ska man
kontrollera att motorn inte går och att
tändningsnyckeln står på STOP.
bild 73
L0F0084
bild 74
L0F0204
96
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

På begäran om iläggning av backväxeln, ska
föraren stoppa bilen och lägga i backväxeln för att
bekräfta sin vilja att inleda manövern. Om du
fortsätter att köra bilen, kommer systemet efter
cirka 10 meter att inte ta hänsyn till den
identifierade parkeringsplatsen och fortsätta
sökningen efter en ny tillgänglig parkeringsplats.
Manöver
Under manövern kontrollerar föraren bilens
rörelser med gaspedalen, bromspedalen och
kopplingen (versioner med manuell växellåda),
medan systemet automatiskt hanterar styrningen
för att på bästa sätt styra in bilen på den
identifierade parkeringsplatsen.
Under manövern kan man alltid få signaler från
parkeringssensorerna (under backningen
rekommenderar vi att man uppsöker område med
kontinuerlig ljudsignal från parkeringssensorerna
bak), men också hela tiden har visuell uppsikt
över omgivningen.
Under manövern kan du stanna bilen, utan att
köra iväg den, tillfälligt koppla ur backväxeln (till
exempel för att släppa förbi en fotgängare som
passerar den gällande parkeringsplatsen).
Under manövreringsfasen bör bilens hastighet
vara under 7 km/tim., annars kommer
parkeringsmanövern att avbrytas.
Om man under parkeringsmanövern avsiktligt
eller oavsiktligt kommer åt ratten (genom att ta
tag i den eller förhindra dess rörelse), kommer
manövern att avbrytas.Likaså om markförhållandena eller hinder som
stöter mot hjulen förhindrar bilens rörelse, kan
parkeringen inte avslutas korrekt och manövern
kan avbrytas.
Manöverns slutförande
Om parkeringsplatsens storlek så tillåter, sker
parkeringsmanövern i en enda manöver. Då du
kopplar ur backväxeln, förblir hjulen i linje och
manövern anses ha slutförts (systemet avaktiveras
därmed).
Om parkeringsplatsens storlek är för liten för att
parkera med en enda manöver, sker parkeringen i
flera manövrer och systemet meddelar föraren
att parkeringen ska avslutas manuellt genom att
visa ett speciellt meddelande på
instrumentpanelens display.
VARNING
Om du vill hindra ett rattrörelse med
händerna under manövern, ska du
ta ett ordentligt tag i rattkanten. Försök
aldrig hålla ratten med händerna från
insidan eller dra i den.
108KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

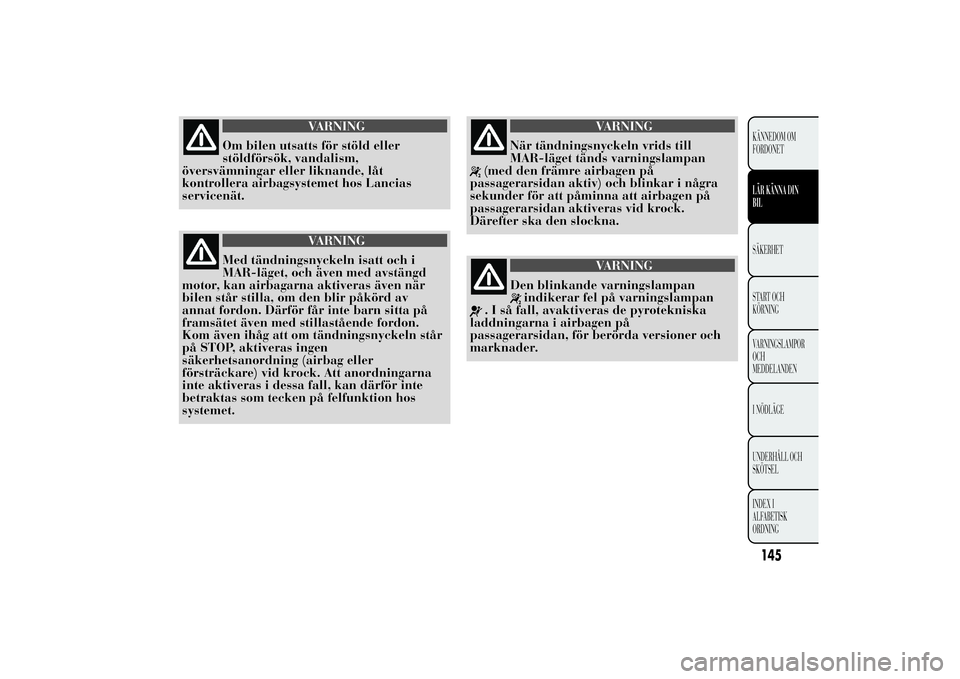

VARNING
Om bilen utsatts för stöld eller
stöldförsök, vandalism,
översvämningar eller liknande, låt
kontrollera airbagsystemet hos Lancias
servicenät.
VARNING
Med tändningsnyckeln isatt och i
MAR-läget, och även med avstängd
motor, kan airbagarna aktiveras även när
bilen står stilla, om den blir påkörd av
annat fordon. Därför får inte barn sitta på
framsätet även med stillastående fordon.
Kom även ihåg att om tändningsnyckeln står
på STOP, aktiveras ingen
säkerhetsanordning (airbag eller
försträckare) vid krock. Att anordningarna
inte aktiveras i dessa fall, kan därför inte
betraktas som tecken på felfunktion hos
systemet.
VARNING
När tändningsnyckeln vrids till
MAR-läget tänds varningslampan
(med den främre airbagen på
passagerarsidan aktiv) och blinkar i några
sekunder för att påminna att airbagen på
passagerarsidan aktiveras vid krock.
Därefter ska den slockna.
VARNING
Den blinkande varningslampan
indikerar fel på varningslampan
. I så fall, avaktiveras de pyrotekniska
laddningarna i airbagen på
passagerarsidan, för berörda versioner och
marknader.
145KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BILSÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

SÄKERHET

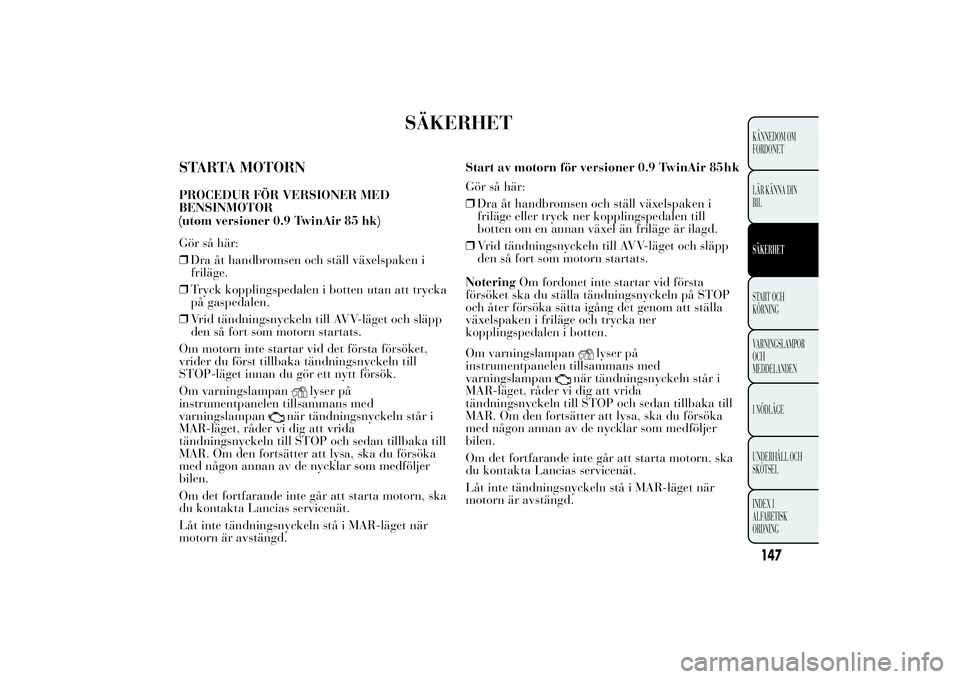

STARTA MOTORNPROCEDUR FÖR VERSIONER MED
BENSINMOTOR
Gör så här:
❒Dra åt handbromsen och ställ växelspaken i
friläge.
❒Tryck kopplingspedalen i botten utan att trycka
på gaspedalen.
❒Vrid tändningsnyckeln till AVV-läget och släpp
den så fort som motorn startats.
Om motorn inte startar vid det första försöket,
vrider du först tillbaka tändningsnyckeln till
STOP-läget innan du gör ett nytt försök.
Om varningslampan
lyser på
instrumentpanelen tillsammans med
varningslampan
när tändningsnyckeln står i
MAR-läget, råder vi dig att vrida
tändningsnyckeln till STOP och sedan tillbaka till
MAR. Om den fortsätter att lysa, ska du försöka
med någon annan av de nycklar som medföljer
bilen.
Om det fortfarande inte går att starta motorn, ska
du kontakta Lancias servicenät.
Låt inte tändningsnyckeln stå i MAR-läget när
motorn är avstängd.
147KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BILSÄKERHETSTART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
(utom versioner 0.9 TwinAir 85 hk)Start av motorn för versioner 0.9 TwinAir 85
Gör så här:
❒Dra åt handbromsen och ställ växelspaken i
friläge eller tryck ner kopplingspedalen till
botten om en annan växel än friläge är ilagd.
❒Vrid tändningsnyckeln till AVV-läget och släpp
den så fort som motorn startats.
NoteringOm fordonet inte startar vid första
försöket ska du ställa tändningsnyckeln på STOP
och åter försöka sätta igång det genom att ställa
växelspaken i friläge och trycka ner
kopplingspedalen i botten.
Om varningslampan
lyser på
instrumentpanelen tillsammans med
varningslampan
när tändningsnyckeln står i
MAR-läget, råder vi dig att vrida
tändningsnyckeln till STOP och sedan tillbaka till
MAR. Om den fortsätter att lysa, ska du försöka
med någon annan av de nycklar som medföljer
bilen.
Om det fortfarande inte går att starta motorn, ska
du kontakta Lancias servicenät.
Låt inte tändningsnyckeln stå i MAR-läget när
motorn är avstängd.hk
