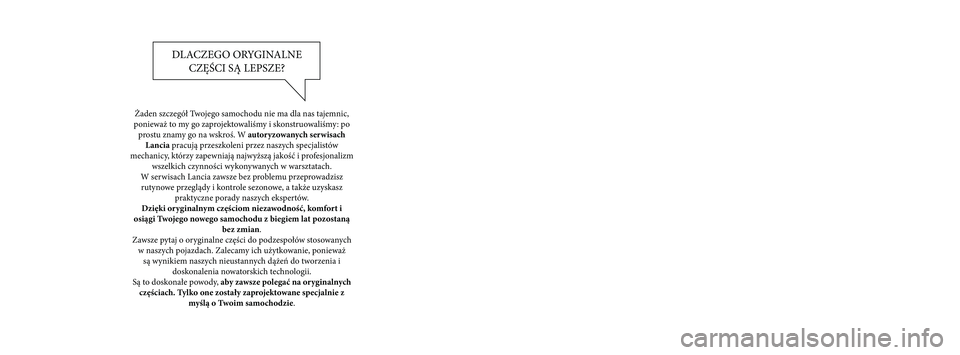

Żaden szczegół Twojego samochodu nie ma dla nas tajemnic,
ponieważ to my go zaprojektowaliśmy i skonstruowaliśmy: po prostu znamy go na wskroś. W autoryzowanych serwisach Lancia pracują przeszkoleni przez naszych specjalistów
mechanicy, którzy zapewniają najwyższą jakość i profesjonalizm wszelkich czynności wykonywanych w warsztatach.
W serwisach Lancia zawsze bez problemu przeprowadzisz rutynowe przeglądy i kontrole sezonowe, a także uzyskasz praktyczne porady naszych ekspertów.
Dzięki oryginalnym częściom niezawodność, komfort i
osiągi Twojego nowego samochodu z biegiem lat pozostaną bez zmian.
Zawsze pytaj o oryginalne części do podzespołów stosowanych w naszych pojazdach. Zalecamy ich użytkowanie, ponieważ są wynikiem naszych nieustannych dążeń do tworzenia i doskonalenia nowatorskich technologii.
Są to doskonałe powody, aby zawsze polegać na oryginalnych częściach. Tylko one zostały zaprojektowane specjalnie z myślą o Twoim samochodzie.
DLACZEGO ORYGINALNE CZĘŚCI SĄ LEPSZE?
1511303_Polish_Lancia_Thema_OM.indd 28/15/13 8:58 AM

TRYB AUTOMATYCZNEJ
BLOKADY ZWIJACZA (ALR)
W tym trybie pas barkowy zostaje
wstępnie zablokowany w sposób auto-
matyczny. Pas będzie się nadal wsuwał,
aby zlikwidować luz pasa barkowego.
Tryb automatycznej blokady jest do-
stępny przy wszystkich siedzeniach pa-
sażerów z pasem biodrowo-barkowym.
Należy skorzystać z tego trybu każdora-
zowo przy zakładaniu fotelika dziecię-
cego na siedzeniu pasażera wyposażo-
nym w pas z tą funkcją. Dzieci do 12.
roku życia powinny być zawsze właści-
wie przypięte na tylnym siedzeniu.
Sposób włączania trybu
automatycznej blokady
1. Zapiąć w sprzączce pas biodrowo-
barkowy.
2. Chwycić część barkową i pociągnąć
do wyciągnięcia całego pasa.
3. Pozwolić, aby cały pas uległ zwinię-
ciu. W trakcie zwijania się pasa będzie
słyszalny dźwięk zatrzaśnięcia. Oznacza
to, że pas bezpiecze\bstwa znalazł się w
trybie automatycznego blokowania.Sposób wyłączania trybu
automatycznej blokady
Wypiąć pas biodrowo-barkowy ze
sprzączki i pozwolić, aby cały pas uległ
zwinięciu, aby wyłączyć tryb automa-
tycznej blokady i aktywować tryb blo-
kady reagującej na prędkość pojazdu
(awaryjnej).
OSTRZEŻENIE!
•Zespół pasa i zwijacza wymaga wy-
miany, jeśli funkcja automatycznej
blokady zwijacza (ALR) lub inna
funkcja pasa bezpiecze\bstwa nie
działa zgodnie z czynnościami prze-
widzianymi w instrukcji serwisowej.
• Brak wymiany zespołu pasa i zwija-
cza może zwiększyć ryzyko odnie-
sienia obraże\b ciała podczas kolizji.
FUNKCJA
ROZPRASZANIA ENERGII
Pojazd wyposażony jest w system pasów
bezpiecze\bstwa z funkcją rozkładu ener-
gii na przednich siedzeniach, służący
zmniejszeniu ryzyka obraże\b ciała pod-
czas zderzenia czołowego. System ten zawiera zespół zwijacza
przeznaczony do zwalniania taśmy w
kontrolowany sposób. Funkcja ta ma za
zadanie zmniejszenie siły nacisku na
klatkę piersiową.
NAPINACZE PASÓW
BEZPIECZEŃSTWA
Pasy bezpiecze\bstwa obu przednich sie-
dze\b są wyposażone w napinacze, które
likwidują luz pasów bezpiecze\bstwa w
przypadku kolizji. Urządzenia te mogą
poprawić działanie pasa bezpiecze\bstwa
przez utrzymanie jego naprężenia wokół
osoby w niego zapiętej w początkowej
fazie wypadku. Napinacze działają nie-
zależnie od wielkości osoby zapiętej w
pas, również siedzącej w foteliku dzie-
cięcym.
UWAGA: Nie zastępują one jednak
odpowiednio zapiętego pasa bezpie-
czeństwa. Pas bezpieczeństwa musi
nadal dobrze przylegać i być odpo-
wiednio ułożony.
Napinacze włącza regulator układu bez-
piecze\bstwa (ORC). Podobnie jak po-
duszki powietrzne, napinacze są urządze-
niami jednorazowego użytku.
38

Zdetonowany napinacz pasa bezpiecze\b-
stwa lub zdetonowaną poduszkę po-
wietrzną należy bezzwłocznie wymienić.
AKTYWNA POKRYWA
KOMORY SILNIKA (zależnie
od wyposażenia)
Aktywna pokrywa komory silnika to sys-
tem, który zmniejsza ryzyko obraże\b w
przypadku potrącenia pieszego poprzez
uniesienie pokrywy komory silnika w
momencie uderzenia w przechodnia lub
w inny obiekt. System jest automatycz-
nie uruchamiany podczas jazdy w okre-
ślonym przedziale prędkości. Aby sku-
tecznie działać w przypadku potrącenia
pieszego, system uruchamia się również
w przypadku uderzenia w inne obiekty.
Czujniki i elementy sterujące
uruchamianiem
System monitorowania bezpiecze\bstwa
pasażerów (ORC) ocenia zasadność
uruchomienia elementów wykonaw-
czych w przypadku uderzenia w przód
pojazdu. Bazując na sygnałach z czujni-
ków uderzenia, system ORC określamoment uruchomienia elementów wy-
konawczych. Czujniki uderzenia znaj-
dują się w przednim zderzaku.
System ORC monitoruje gotowość
elektronicznych podzespołów wchodzą-
cych w skład systemu aktywnej pokrywy
komory silnika po przestawieniu wyłącz-
nika zapłonu w położenie START lub
ON/RUN. Jeśli wyłącznik zapłonu
znajduje się w położeniu LOCK, ACC
lub w położeniu wyłączonego zapłonu,
system aktywnej pokrywy komory sil-
nika nie działa i nie zostanie urucho-
miony.
System ORC ma awaryjny układ zasila-
nia, który może uruchomić elementy
wykonawcze nawet w przypadku odcię-
cia zasilania z akumulatora lub odłącze-
nia akumulatora przed jego uruchomie-
niem.
Przegląd systemu aktywnej pokrywy
komory silnika
Jeśli system ORC uruchomił system ak-
tywnej pokrywy komory silnika lub wy-
krył usterkę elementu systemu, zapala
się lampka kontrolna poduszek po-
wietrznych i elektroniczne centrum in-
formacyjne pojazdu (EVIC) wyświetla
komunikat „SERVICE ACTIVE
HOOD” (Konieczny przegląd systemu
aktywnej pokrywy komory silnika) (za-
leżnie od wyposażenia). Jeśli po ponow-
nym uruchomieniu pojazdu zapali się
lampka kontrolna poduszek powietrz-
nych, system wyemituje pojedynczy syg-
nał dźwiękowy. Dotyczy to również
czynności diagnostycznych, które po-
wodują zapalenie lampki ostrzegawczej
poduszek powietrznych w momencie
wykrycia usterki systemu aktywnej po-
krywy komory silnika. Procedura diag-
nostyczna powoduje zapisanie typu
usterki. Jeśli lampka kontrolna poduszek
powietrznych świeci się lub EVIC wy-
świetla komunikat „SERVICE
ACTIVE HOOD” (Konieczny prze-
gląd systemu aktywnej pokrywy komory
silnika), skontaktować się z autoryzowa-
nym dealerem.
W przypadku uruchomienia systemu
aktywnej pokrywy komory silnika po-
jazd należy naprawić u autoryzowanego
dealera. Konieczna jest naprawa zawia-
sów pokrywy komory silnika i wymiana
39

zespołu elementów wykonawczych w
celu przywrócenia sprawności systemu.
Po uruchomieniu systemu aktywnej po-
krywy komory silnika położenie po-
krywy komory silnika można czasowo
wyzerować poprzez dociśnięcie tego ele-
mentu przy tylnej krawędzi, nad zawia-
sami. Spowoduje to zwolnienie we-
wnętrznego ciśnienia w każdym
elemencie wykonawczym. Położenie
czasowego wyzerowania pokrywy ko-
mory silnika umożliwia zachowanie wi-
doczności do przodu aż do momentu
naprawy pojazdu. Pokrywa komory sil-
nika ustawiona w takim położeniu znaj-
duje się około 5 cm nad powierzchnią
zderzaka.Zespół przedniego zderzaka może mieć
wpływ na prawidłowe działanie systemu
aktywnej pokrywy silnika. W przypadku
uderzenia w przód pojazdu, nawet przy
bardzo małej prędkości, bezwzględnie
należy sprawdzić i w razie potrzeby wy-
mienić elementy przedniego zderzaka.
UWAGA:
Po uruchomieniu systemu
aktywnej pokrywy komory silnika po-
jazd powinien zostać natychmiast prze-
wieziony do autoryzowanego dealera.
PRZESTROGA!
Aby zapobiec uszkodzeniom, nie
uderzać w tylną część pokrywy ko-
mory silnika w celu przywrócenia jej
początkowego kształtu. Docisnąć
tylną część pokrywy komory silnika
do dołu, do momentu rozpoznania
wyczuwalnej zapadki (około 5 mm
nad zderzakiem). Umożliwi to wyze-
rowanie obydwu zawiasów pokrywy
komory silnika.
OSTRZEŻENIE!
• Zignorowanie lampki ostrzegawczej
poduszki powietrznej na tablicy
wskaźników lub komunikatu „SER-
VICE ACTIVE HOOD” (Ko-
nieczny przegląd systemu aktywnej
pokrywy komory silnika) EVIC
może spowodować brak działania
aktywnej pokrywy komory silnika.
Jeśli lampka kontrolna nie zapala się
w fazie kontroli żarówki przy włą-
czaniu zapłonu, pozostaje zapalona
po uruchomieniu silnika lub zapala
się podczas jazdy, należy natych-
miast skontaktować się z autoryzo-
wanym dealerem.
(Kontynuacja)
Przegląd systemu aktywnej pokrywy
komory silnika
40

uderzenia, centralny system monitoro-
wania bezpiecze\bstwa (ORC) urucha-
mia zaawansowane przednie poduszki
powietrzne, dodatkowe boczne kurtyny
powietrzne, dodatkowe boczne po-
duszki powietrzne w fotelach, dodat-
kową boczną poduszkę powietrzną
chroniącą kolana kierowcy oraz napina-
cze przednich pasów bezpiecze\bstwa.
Działanie poszczególnych elementów
zależy od kilku czynników, w tym siły i
typu uderzenia.
Zaawansowane przednie poduszki po-
wietrzne i dodatkowa boczna poduszka
powietrzna chronią kolana kierowcy, za-
pewniając dodatkowe bezpiecze\bstwo i
uzupełniają działanie pasów bezpie-
cze\bstwa w niektórych uderzeniach w
przód pojazdu (zależnie od kilku czynni-
ków, w tym siły i typu uderzenia). Zada-
niem zaawansowanych przednich podu-
szek powietrznych i dodatkowej bocznej
poduszki powietrznej chroniącej kolana
kierowcy nie jest zmniejszenie ryzyka
obraże\b w przypadku zderze\b tylnych i
bocznych ani w przypadku przewrócenia
samochodu.Zaawansowane przednie poduszki po-
wietrzne i dodatkowa boczna poduszka
powietrzna chroniąca kolana kierowcy
nie uruchamiają się w przypadku każ-
dego uderzenia w przód pojazdu: doty-
czy to również niektórych typów ude-
rze\b, które mogą powodować poważne
uszkodzenia pojazdu — na przykład
uderzenie w słup, wjazd pod ciężarówkę
oraz uderzenia pod określonym kątem.
Z drugiej strony zaawansowane przed-
nie poduszki powietrzne mogą zostać
uruchomione w niektórych uderzeniach
powodujących małe uszkodzenia, ale
generujące duże przeciążenie w pojeź-
dzie.
Boczne poduszki powietrzne nie są uru-
chamiane w przypadku wszystkich ude-
rze\b w bok pojazdu. Uruchomienie
bocznych poduszek powietrznych zależy
od siły i typu uderzenia.
Ponieważ czujniki poduszek powietrz-
nych monitorują przeciążenia pojazdu
przez cały czas, prędkość pojazdu i
uszkodzenie samych czujników nie jest
czynnikiem, który pozwala w jedno-
znaczny sposób określić zasadność deto-
nacji poduszek powietrznych.Pasy bezpiecze\bstwa stanowią nie-
zbędne zabezpieczenie przy każdym ty-
pie uderzenia, a także umożliwiają
utrzymanie prawidłowej pozycji i odle-
głości ciała od poduszki powietrznej
podczas uderzenia.
Moduł ORC monitoruje gotowość
elektronicznych podzespołów wchodzą-
cych w skład układu poduszek powietrz-
nych po przestawieniu wyłącznika za-
płonu w położenie START lub ON/
RUN. Gdy wyłącznik zapłonu znajduje
się w położeniu OFF lub w położeniu
ACC, układ poduszek powietrznych
jest wyłączony i uruchomienie poduszek
powietrznych nie nastąpi.
System ORC ma awaryjny układ zasila-
nia, który może uruchomić poduszki
powietrzne nawet w przypadku odcięcia
zasilania z akumulatora lub odłączenia
akumulatora przed detonacją poduszek
powietrznych.
Przy każdym włączaniu za-
płonu system ORC wysyła
polecenie zapalenia lampki
ostrzegawczej poduszek po-
wietrznych na tablicy wskaźników na
47

cząsteczki mogą powodować podraż-
nienia skóry, oczu, nosa bądź dróg od-
dechowych. W przypadku podrażnienia
oczu lub skóry należy przemyć podraż-
nione miejsca zimną wodą. W przy-
padku podrażnienia nosa lub dróg od-
dechowych należy wyjść na świeże
powietrze. Jeżeli podrażnienie wystę-
puje nadal, radzimy skonsultować się z
lekarzem. Aby usunąć cząsteczki z
odzieży, należy ją wyczyścić zgodnie z
zaleceniami producenta.
Nie jechać samochodem po detonacji po-
duszek powietrznych. W przypadku ko-
lejnego uderzenia poduszki powietrzne
nie zapewnią odpowiedniego poziomu
bezpiecze\bstwa.
OSTRZEŻENIE!
Zdetonowane poduszki powietrzne i
napinacze pasów bezpiecze\bstwa nie
zapewniają ochrony podczas kolejnego
uderzenia. Natychmiast po uderzeniu
należy wymienić poduszki powietrzne,
napinacze pasów bezpiecze\bstwa i zwi-
jacze przednich pasów bezpiecze\bstwa
u autoryzowanego dealera. Należy rów-
nież wykonać przegląd systemu moni-
torowania bezpiecze\bstwa pasażerów.
Konserwacja układu poduszek
powietrznych
OSTRZEŻENIE!
•Modyfikacje elementów wchodzą-
cych w skład układu poduszek po-
wietrznych mogą spowodować nie-
prawidłowe działanie układu w
momencie, gdy będzie to konieczne.
Istnieje ryzyko doznania obraże\b z
powodu wadliwego działania układu
poduszek powietrznych. Nie modyfi-
kować podzespołów lub przewodów,
nie przyklejać żadnych naklejek ani
znaczków na osłonę piasty koła kie-
rownicy lub na górną prawą część de-
ski rozdzielczej. Nie modyfikować
przedniego zderzaka ani nadwozia
pojazdu. Nie montować bocznych
progów ani stopni dostępnych jako
akcesoria dodatkowe.
•Próba naprawy elementów układu
poduszek powietrznych we własnym
zakresie jest bardzo niebezpieczna.
Należy ostrzec każdą osobę, która wy-
konuje naprawdę pojazdu, że jest on
wyposażony w układ poduszek po-
wietrznych.
(Kontynuacja)
OSTRZEŻENIE!(Kontynuacja)
•Nie próbować modyfikować żadnej
części układu poduszek powietrznych
we własnym zakresie. Modyfikacje
mogą spowodować samoczynną deto-
nację poduszek powietrznych bądź
ich nieprawidłowe działanie. Wszel-
kie czynności związane z układem
poduszek powietrznych musi wyko-
nywać autoryzowany dealer. W przy-
padku konieczności wykonania czyn-
ności serwisowych na poziomie
pokrycia i poduszki fotela (włączając
odkręcanie/dokręcanie śrub mocują-
cych fotel), zaprowadzić pojazd do
autoryzowanego dealera. Korzystać
wyłącznie z akcesoriów fotela posia-
dających homologację producenta. W
przypadku konieczności dokonania
modyfikacji układu na potrzeby osoby
niepełnosprawnej należy skontakto-
wać się z autoryzowanym dealerem.
51

Lampka ostrzegawcza poduszek
powietrznych
Poduszki powietrzne muszą
być gotowe do detonacji w
przypadku uderzenia. Lampka
ostrzegawcza poduszek po-
wietrznych monitoruje wewnętrzne ob-
wody i przewody łączące elektrycznych
podzespołów wchodzących w skład
układu poduszek powietrznych. Układ
poduszek powietrznych został zaprojek-
towany w sposób niewymagający konser-
wacji. Dlatego należy bezzwłocznie skon-
taktować się z autoryzowanym dealerem
w przypadku wystąpienia jednego z po-
niższych objawów.
• Lampka ostrzegawcza poduszek po- wietrznych nie zapala się w ciągu
pierwszych czterech-ośmiu sekund od
ustawienia wyłącznika zapłonu w po-
łożeniu ON/RUN.
• Lampka ostrzegawcza poduszek po- wietrznych pozostaje zapalona po
upływie pierwszych czterech-ośmiu
sekund. • Lampka ostrzegawcza poduszek po-
wietrznych miga lub świeci światłem
stałym podczas jazdy.
UWAGA: Jeżeli prędkościomierz,
obrotomierz lub inny wskaźnik moni-
torujący pracę silnika nie działa, sys-
tem monitorowania bezpieczeństwa
pasażerów (ORC) może również nie
działać. Poduszki powietrzne mogą
nie zadziałać w momencie uderzenia.
W pierwszej kolejności sprawdzić
skrzynkę bezpieczników pod kątem
przepalonych bezpieczników. W celu
sprawdzenia właściwych bezpieczni-
ków poduszek powietrznych patrz
„Bezpieczniki” w rozdziale „Obsługa
serwisowa pojazdu”. Jeżeli bezpiecz-
nik nie jest przepalony, skontaktować
się z autoryzowanym dealerem.
REJESTRATOR DANYCH
ZDARZENIA (EDR)
Pojazd jest wyposażony w rejestrator da-
nych zdarzenia (EDR). Głównym zada-
niem rejestratora danych zdarzenia jest
zapisywanie informacji dostępnych w momencie uderzenia, takich jak urucho-
mienie poduszki powietrznej lub wykry-
cie uderzenia w przeszkodę. Zarejestro-
wane dane umożliwiają odtworzenie
działania systemów i układów pojazdu.
Rejestrator danych zdarzenia zapisuje
dane związane z fizycznym zachowa-
niem pojazdu oraz dane dotyczące ukła-
dów bezpiecze\bstwa przez krótki czas,
zazwyczaj przez 30 sekund lub mniej.
Rejestrator danych zdarzenia zapisuje
następujące informacje:
• Wykaz aktywnych systemów i ukła-
dów pojazdu;
• Stan pasów bezpiecze\bstwa kierowcy i pasażera (zapięte/odpięte);
• Położenie pedału przyspieszenia i/lub pedału hamulca;
• Prędkość pojazdu.
Zarejestrowane dane umożliwiają od-
tworzenie okoliczności zderzenia i od-
niesionych obraże\b.
52

GAZY SPALINOWE
OSTRZEŻENIE!
Spaliny mogą być niebezpieczne dla
zdrowia lub życia. Zawierają one tle-
nek węgla (CO), który jest bezbarwny
i nie wydziela żadnego zapachu.
Wdychanie tego gazu może doprowa-
dzić do utraty przytomności i zatru-
cia. Aby unikać wdychania zanie-
czyszcze\b (CO), przestrzegać
następujących zalece\b:
• Nie uruchamiać silnika w zamknię-tym garażu lub innym pomieszcze-
niu na czas dłuższy, niż jest to nie-
zbędne do wyprowadzenia pojazdu
na zewnątrz.
• W przypadku konieczności jazdy z otwartą/-tymi tylną klapą/tylnymi
drzwiami upewnić się, że okna sa-
mochodu są zamknięte, a element
sterujący wentylatorem dmuchawy
na panelu sterowania klimatyzacją
jest ustawiony w położeniu dużej
prędkości. NIE włączać trybu recyr-
kulacji powietrza.
(Kontynuacja)
OSTRZEŻENIE!(Kontynuacja)
• W przypadku konieczności oczeki-wania w zaparkowanym pojeździe z
pracującym silnikiem ustawić wen-
tylację w taki sposób, aby zapewnić
dopływ świeżego powietrza z ze-
wnątrz. Ustawić dużą prędkość wen-
tylatora dmuchawy.
Najlepszym zabezpieczeniem przed
przeniknięciem czadu do wnętrza ka-
biny jest prawidłowa konserwacja
układu wydechowego silnika.
W przypadku stwierdzenia jakiejkol-
wiek zmiany poziomu hałasu na pozio-
mie układu wydechowego, obecności
spalin w pojeździe lub uszkodzenia pod-
wozia lub tylnej części pojazdu, bez-
zwłocznie należy przeprowadzić kom-
pleksową kontrolę mechaniczną układu
wydechowego i sąsiadujących z nim ele-
mentów nadwozia pod kątem pęknięć,
uszkodze\b, szczelin lub nieprawidłowo
ustawionych elementów. Przerwanie
połącze\b lub poluzowanie złączy może
prowadzić do przenikania spalin do ka-
biny pasażerskiej. Ponadto przy każdym podniesieniu pojazdu w celu nasmaro-
wania podzespołów lub wymiany oleju
należy sprawdzić stan układu wydecho-
wego. W razie potrzeby należy dokonać
koniecznych wymian.
KONTROLE ELEMEN-
TÓW BEZPIECZEŃSTWA,
KTÓRE NALEŻY WYKO-
NAĆ WEWNĄTRZ PO-
JAZDU
Pasy bezpieczeństwa
Pasy bezpiecze\bstwa należy regularnie
kontrolować pod kątem rozcięć i wy-
strzępie\b oraz zamocowania elemen-
tów. Uszkodzone części należy natych-
miast wymieniać. Systemu nie wolno
demontować ani przerabiać.
W następstwie wypadku należy wymie-
nić kompletne przednie pasy bezpie-
cze\bstwa. Tylne pasy bezpiecze\bstwa
należy wymienić w następstwie wy-
padku, jeżeli uległy uszkodzeniu (np.
wygięty zwijacz, rozdarta taśma itd.). W
przypadku jakichkolwiek wątpliwości
dotyczących stanu pasa bezpiecze\bstwa
lub zwijacza należy wymienić kom-
pletny pas bezpiecze\bstwa.
67
