SEZNÁMENÍ S VOZIDLEM63
1
Volba rozvodu vzduchu B-obr. 31
Stisknutím jednoho nebo několika tlačítek
 / / ˙je mož-
no manuálně nastavit jednu ze sedmi možností rozvodu vzdu-
chu v interiéru:
Proud vzduchu do vývodů na čelní okno a přední boč-\
ní okna pro odmlžení/rozmrazení skel.
Proud vzduchu do vývodů do oblasti nohou vpře-
du/vzadu. Tento rozvod vzduchu umožňuje rychle ka-
binu vyhřát.
Rozdělení vzduchu mezi vývody přední/zadní,
˙prostřední/bočnípalubní desky, zadní vývod, vývody
pro odmlžení čelního skla a předních bočních ske\
l.
Rozdělení vzduchu mezi vývody v oblasti nohou a vý-
vody pro odmrazování/odmlžování čelního skla a
předních bočních oken. Tento rozvod vzduchu umož-
ňuje vyhřátím kabiny předejít zamlžení oken.
˙
Rozdělení proudu vzduchu mezi otvory v oblasti no-
hou (teplejší vzduch), prostřední/boční otvory na pa\
-
lubní desce a zadní otvor (chladnější vzduch).
˙Rozdělení vzduchu mezi středové/boční otvory v pa-
lubní desce a otvory pro odstranění zamlžení a ná-
mrazy z čelního okna a předních bočních oken. Tato
distribuce vzduchu umožňuje řádnou ventilací inter-
iéru předejít zamlžení oken. UPOZORN\bNÍ Pro řádný provoz klimatizace musí být stis\
k-
nuté alespoň jedno z tlačítek
 // ˙. To znamená, že
systém nedovolí vypnutí všech tlačítek  / / ˙.
UPOZORN\bNÍ Stisknutím tlačítka OFF pro opakované za-
pnutí klimatizace se obnoví všechny funkční stavy ulož\
ené
do paměti před vypnutím.
Automatické řízení distribuce vzduchu po ručním nastav\
ení
se obnoví stiskem tlačítka AUTO.
001-154 Delta CZ 2ed 27/01/14 13.55 Pagina 63

64SEZNÁMENÍ S VOZIDLEM
Nastavení rychlosti ventilátoru obr. 31
Tlačítky C
pse rychlost ventilátoru zvyšuje/snižuje.
Lze zvolit 12 rychlostí, které jsou znázorněny rozsvícení\
m
příslušných čárek na displeji:
❍ nejvyšší rychlost ventilátoru = jsou prosvícené vše\
chny
čárky;
❍ nejnižší rychlost ventilátoru = je prosvícená jedna č\
árka.
Ventilátor lze vypnout (nebude svítit žádná čárka)\
pouze po
vypnutí kompresoru klimatizace stiskem tlačítka
❄.
Automatické řízení rychlosti ventilátoru po ručním \
nastave-
ní se obnoví stiskem tlačítka AUTO. Nastavení teplot na stejnou hodnotu
(funkce MONO) obr. 31
Stiskem tlačítka D (MONO) se nastaví teploty na straně ř\
i-
diče a spolujezdce na stejnou hodnotu.
Otočením ovládače AUTO nebo MONO se zvýší/sníží tep-
lota v obou zónách.
Funkce se vypne opětným stiskem tlačítka MONO.
Vypnutí klimatizace obr. 31
Stiskněte tlačítko E (OFF). Na displeji se zobrazí:
❍
nápis OFF;
❍ hodnota venkovní teploty;
❍ indikace zapnuté recirkulace vzduchu v kabině (svítí kon-
trolka v tlačítku
T).
001-154 Delta CZ 2ed 27/01/14 13.55 Pagina 64

SEZNÁMENÍ S VOZIDLEM65
1
Odmlžení / odmrazení zadního okna
a vnějších zpětných zrcátek obr. 31
Tato funkce se aktivuje stisknutím tlačítka F
(zapnutí je sig-
nalizováno rozsvícením kontrolky v tlačítku.
Funkce je časově omezena, automaticky bude vypnuta za 20
minut. Funkce se vypne opětným stiskem tlačítka
(.
UPOZORN\bNÍ Nepolepujte vyhřívací odpory instalované z
vnitřní strany zadního okna žádnými nálepkami. Mohl\
y by se
poškodit.
UPOZORN\bNÍ Pro přívod venkovního vzduchu stiskněte tla-
čítko
T(v tom případě nebude kontrolka v tlačítku sví-
tit). Rychlé odmlžení / odmrazení čelního okna a předních
postranních oken (MAX-DEF) obr. 31
Stiskem tlačítka G
-se automaticky dočasně zapnou všech-
ny funkce pro rychlé odstranění zamlžení/námrazy z č\
elního
okna a předních bočních oken.
Jsou to tyto funkce:
❍ zapnutí kompresoru klimatizace (při venkovní teplotě nad
4 °C);
❍ vypnutí recirkulace vzduchu v kabině, pokud byla zapnuta
(nesvítí kontrolka v tlačítku
T);
❍ zapnutí vyhřívání zadního okna (kontrolka v tlačí\
tku
-
svítí) a vnějších zpětných zrcátek;
❍ nastavení maximální teploty vzduchu;
❍ nastavení užitečného průtoku vzduchu.
001-154 Delta CZ 2ed 27/01/14 13.55 Pagina 65

66SEZNÁMENÍ S VOZIDLEM
Zapnutí recirkulace vzduchu v kabině a zprovoznění
funkce AQS (Air Quality System)
(u příslušné verze vozidla)obr. 31
Stiskněte tlačítko
T.
Existují tři režimy provozu recirkulace vzduchu v interiéru:\
❍ automatické řízení signalizované indikátorem AQS na dis-
pleji a zhasnutou kontrolkou v tlačítku
T;
❍ nucené vypnutí (trvalé vypnutí se vstupem vzduchu zven-
ku), signalizované zhasnutou kontrolkou v tlačítku
T;
❍ vyžádané zapnutí (recirkulace vzduchu v kabině zapnuta
trvale) signalizované svítící kontrolkou v tlačítku
T.
Stiskem tlačítka OFF zapne klimatizace samočinně recirku-
laci vzduchu v kabině (kontrolka v tlačítku
Tsvítí). Stis-
kem tlačítka
Tje nicméně možné zapnout přívod vzdu-
chu zvenku (kontrolka v tlačítku nesvítí) a naopak.
Při stisknutém tlačítku OFF (kontrolka v tlačítku sví\
tí) není
možné uvést do činnosti funkci AQS (Air Quality System). UPOZORN\bNÍ Recirkulace umožňuje rychlejší úpravu vzdu\
-
chu na požadované podmínky podle nastavení soustavy („to\
-
pení“ nebo „chlazení“). V každém případě se nedoporučuje
zapínat recirkulaci v deštivých / chladných dnech, protož\
e by
se zvyšovalo zamlžení skel zevnitř především při\
vypnuté kli-
matizaci. Doporučujeme zapnout recirkulaci vzduchu při stá-
ní v koloně nebo v tunelu, aby se zabránilo přívodu zneč\
iš-
těného vzduchu zvenku. Nenechávejte recirkulaci dlouho v
provozu, zvlášť pokud ve vozidle cestuje více osob, aby se
okna nezamžila zevnitř.
Zprovoznění funkce AQS (Air Quality System)
(u příslušné verze vozidla)
Funkce AQS (zkratka AQS zobrazená na displeji) zapne au-
tomaticky recirkulaci vzduchu, jakmile detekuje znečištěný
venkovní vzduch (např. při stání v koloně nebo projí\
ždění tu-
nelem).
UPOZORN\bNÍ Je-li funkce AQS aktivní, zapne systém asi
po 15 minutách provozu recirkulace zapne klimatizace při-
bližně na jednu minutu přívod vzduchu zvenku bez ohledu na
jeho kvalitu, aby se vyměnil vzduch v interiéru vozidla.
001-154 Delta CZ 2ed 27/01/14 13.55 Pagina 66

SEZNÁMENÍ S VOZIDLEM67
1
Zapnutí/vypnutí kompresoru klimatizace I-obr. 31
Stiskem tlačítka
❄se zapne kompresor klimatizace.
Zapnutí kompresoru
❍ kontrolka v tlačítku
❄svítí;
❍ na displeji se zobrazí symbol
❄.
Vypnutí kompresoru
❍ kontrolka v tlačítku
❄zhasnutá;
❍ z displeje zmizí symbol
❄;
❍ recirkulace vzduchu v kabině je vypnuta;
❍ funkce AQS (u příslušné verze vozidla) je vypnuta.
S vypnutou klimatizací nelze přivést do kabiny vzduch, jehož\
teplota je nižší než teplota venkovního vzduchu. V takovém
případě bliká na displeji symbol
❄.
Vypnutí kompresoru klimatizace zůstane uloženo v paměti
i po vypnutí motoru. Pro znovu zapnutí kompresoru klimati-
zace stiskněte znovu tlačítko
❄nebo AUTO: v tomto posled-
ním případě budou vynulována ostatní vybraná nastav\
ení.
VNĚJŠÍ SVĚTLA
Většina vnějších světel obr. 32 se ovládá levým pákovým pře-
pínačem. Vnější světla lze rozsvítit pouze s klíčkem zapalo-\
vání na MAR. Rozsvícením vnějších světlech se os\
větlí pří-
strojová deska i jednotlivé ovládače na palubní desce.
DENNÍ světla (D.R.L. - Daytime Running Lights)
(u příslušné verze vozidla)
S klíčkem ve spínací skříňce v poloze MAR a objí\
mkou na O
se rozsvítí automaticky světla pro denní svícení; osta\
tní žá-
rovky a vnitřní svítidla zůstanou zhasnutá. Samočinné\
roz-
svícení denních světel lze zapnout/vypnout přes menu na d\
is-
pleji (viz „Displej“ v této kapitole). Jsou-li denní svě\
tla vy-
pnutá, otočením objímky na polohu Ose nerozsvítí žádné
světlo.
Obr. 32L0E0019m
001-154 Delta CZ 2ed 27/01/14 13.55 Pagina 67

82SEZNÁMENÍ S VOZIDLEM

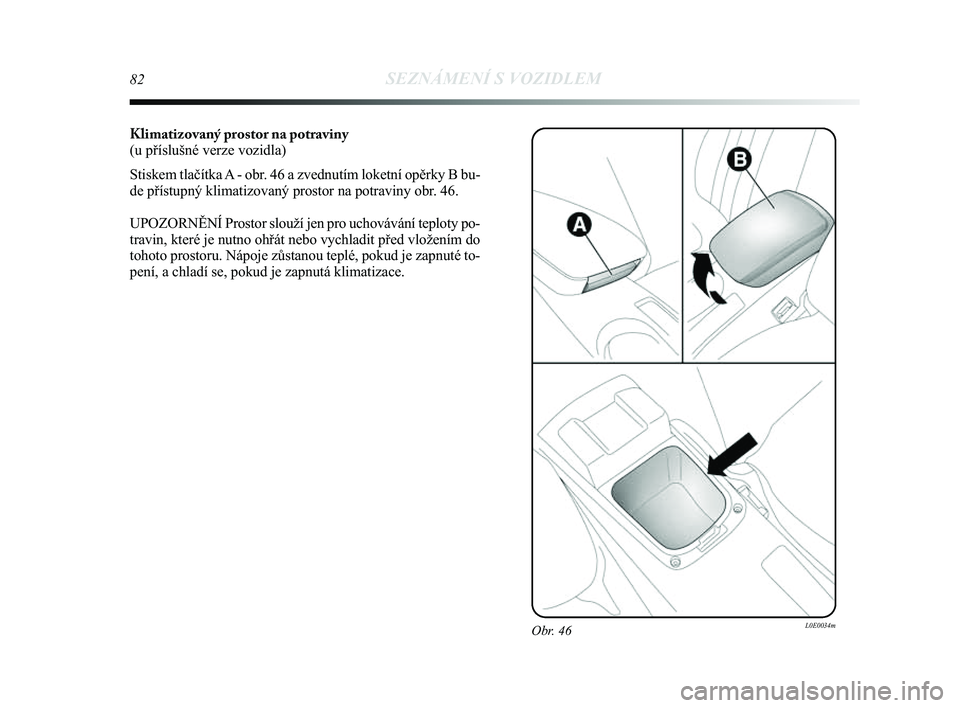

Klimatizovaný prostor na potraviny
(u příslušné verze vozidla)
Stiskem tlačítka A - obr. 46 a zvednutím loketní opěrky B bu-
de přístupný klimatizovaný prostor na potraviny obr. 46.
UPOZORN\bNÍ Prostor slouží jen pro uchovávání teploty \
po-
travin, které je nutno ohřát nebo vychladit před vložení\
m do
tohoto prostoru. Nápoje zůstanou teplé, pokud je zapnuté to-\
pení, a chladí se, pokud je zapnutá klimatizace.
Obr. 46L0E0034m
001-154 Delta CZ 2ed 27/01/14 13.55 Pagina 82

SPUŠTENÍ MOTORU A ŘÍZENÍ
189
3
ÚSPORA PALIVANásleduje několik užitečných doporučení, která umožňují sní-
žit spotřebu paliva a škodlivé emise CO
2a jiných škodlivin
(oxidů dusíku, nespálených uhlovodíků, pevných částic, atd.)
ZÁKLADNÍ DOPORUČENÍ
Údržba vozu
Věnujte údržbě řádnou pozornost a nechejte provést všech-
ny kontroly a seřízení dle „Plánu řádné údržby“
Pneumatiky
Pravidelně kontrolujte tlak v pneumatikách, a to nejméně jed-
nou za měsíc. Příliš nízký tlak v pneumatikách vede ke zvý-
šení spotřeby pohonných hmot, protože je vyšší valivý od-
por pneumatik.
Nadměrný náklad
Nejezděte s přetíženým zavazadlovým prostorem. Hmotnost
vozu (zejména v městském provozu) má vliv na spotřebu pa-
liva a na stabilitu vozidla.Příslušenství upevněná na podélných střešních tyčích
Příčné nosiče, nosiče lyží, kontejner na zavazadla, atd., de-
montujte, jakmile je již nebudete používat. Tato příslušen-
ství zvyšují aerodynamický odpor vozu a tím i spotřebu pa-
liva. Pro přepravu objemných nákladů použijte raději přípoj-
né vozidlo.
Elektrické spotřebiče
Elektrické spotřebiče používejte pouze po nezbytně nutnou
dobu. Vyhřívání zadního skla, přídavné světlomety, stírače
oken či větrák topení mají vysokou spotřebu energie a při zvý-
šení požadavku na odběr proudu se zvyšuje i spotřeba po-
honných hmot (až o 25 % při jízdě ve městě).
Klimatizace
Provoz klimatizace zvyšuje spotřebu (v průměru až o 20 %).
Pokud to venkovní teplota dovolí, používejte systém venti-
lace.
Aerodynamické doplňky
Použití neschválených aerodynamických doplňků může vést
ke zhoršení aerodynamického chování vozidla a zvýšení spo-
třeby pohonných hmot.
183-194 Delta CZ 1ed 07/10/13 09.00 Pagina 189

V NOUZI
227
4
F12
F12
F13
F13
F31
F33
F34
F35
F36
F37
F38
F39
F40
F41
7,5
15
7,5
15
5
20
20
5
20
7,5
10
10
30
7,5
39
39
39
39
39
39
39
39
39
39
39
39
39
39
PŘEHLED POJISTEKSPOTŘEBIČE POJISTKA AMPÉRY OBRÁZEKPravý potkávací světlomet Pravý potkávací světlomet (xenonová výbojka) Levé potkávací světlo, nastavovač sklonu světlometůLevé potkávací světlo (xenonová výbojka) Cívka relé ventilátoru klimatizace, Body ComputerLevý zadní ovládačPravý zadní ovládač
Světla zpětného pojezdu, cívky relé v pojistkové skříňce v motorovém prostoru,
ovládání brzdového pedálu (rozpínací), snímač vody v naftě, měřič množství vzduchu
Řídicí jednotka zamknutí/odemknutí dveří, víko palivové nádrže, dead lock, odemknutí víka zavazadlového prostoru
Třetí brzdové světlo, přístrojová deska, uzel adaptivních světlometů, řídicí jednotka v levém výbojkovém světlometu
Přední stropní svítidlo, zadní prostřední stropní svítidlo, svítidlo u sluneční clony
na straně řidiče a spolucestujícího, svítidlo v zavazadlovém prostoru, svítidlo v odkládací skříňce (výbava Platinum s příplatkovým střešním oknem)
Příprava pro autorádio/navigaci, uzel Blue&Me
TM, siréna alarmu, systém alarmu
ve stropním svítidle, klimatizace, řídicí jednotka měření tlaku v pneumatikách,
konektor diagnostické zásuvky, zadní stropní svítidlaVyhřívané zadní oknoVyhřívání vnějších zpětných zrcátek, vyhřívání trysek ostřikovačů čelního okna
