Entretien

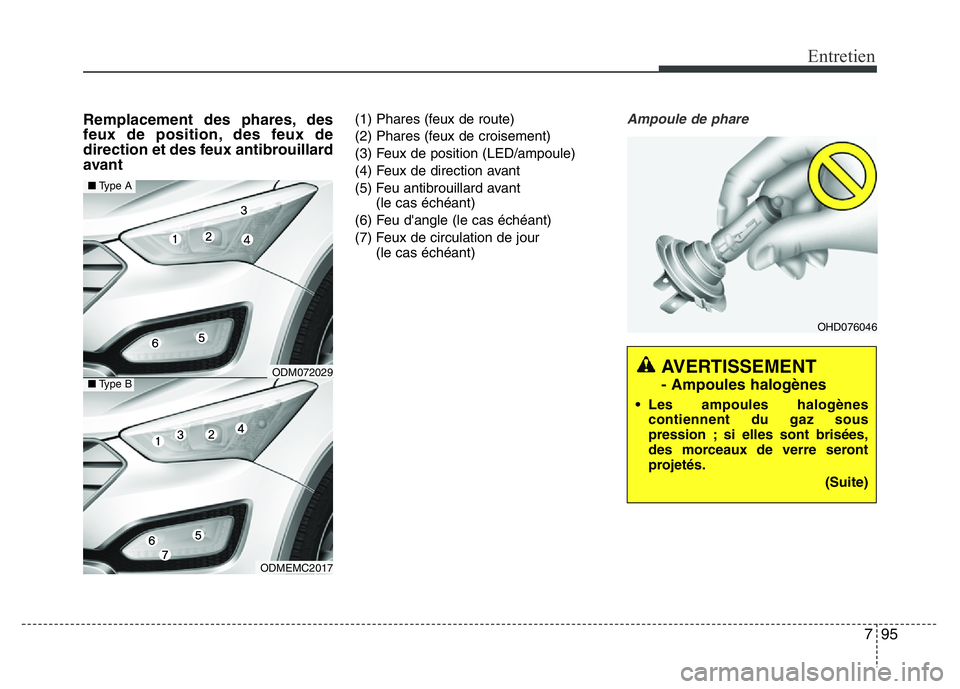

Remplacement des phares, des
feux de position, des feux de
direction et des feux antibrouillard
avant(1) Phares (feux de route)
(2) Phares (feux de croisement)
(3) Feux de position (LED/ampoule)
(4) Feux de direction avant
(5) Feu antibrouillard avant
(le cas échéant)
(6) Feu d'angle (le cas échéant)
(7) Feux de circulation de jour
(le cas échéant)Ampoule de phare
OHD076046
AVERTISSEMENT
- Ampoules halogènes
• Les ampoules halogènes
contiennent du gaz sous
pression ; si elles sont brisées,
des morceaux de verre seront
projetés.
(Suite)
ODMEMC2017
■Type A
■Type BODM072029

Entretien
96 7

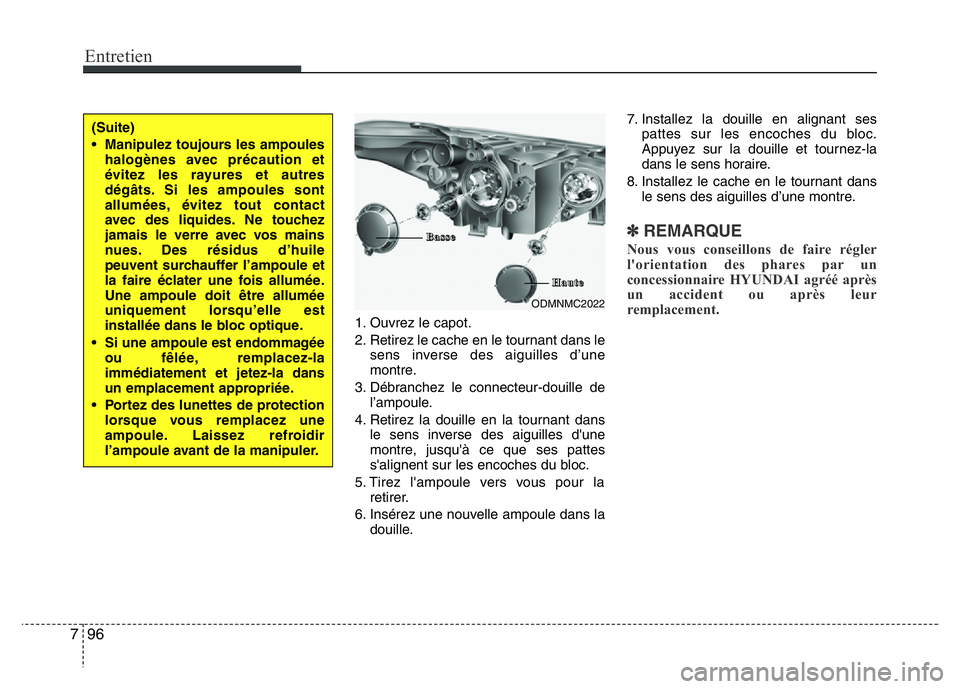

1. Ouvrez le capot.
2. Retirez le cache en le tournant dans le
sens inverse des aiguilles d’une
montre.
3. Débranchez le connecteur-douille de
l’ampoule.
4. Retirez la douille en la tournant dans
le sens inverse des aiguilles d'une
montre, jusqu'à ce que ses pattes
s'alignent sur les encoches du bloc.
5. Tirez l'ampoule vers vous pour la
retirer.
6. Insérez une nouvelle ampoule dans la
douille.7. Installez la douille en alignant ses
pattes sur les encoches du bloc.
Appuyez sur la douille et tournez-la
dans le sens horaire.
8. Installez le cache en le tournant dans
le sens des aiguilles d’une montre.
✽REMARQUE
Nous vous conseillons de faire régler
l'orientation des phares par un
concessionnaire HYUNDAI agréé après
un accident ou après leur
remplacement.
ODMNMC2022
B B
a a
s s
s s
e e
H H
a a
u u
t t
e e
(Suite)
• Manipulez toujours les ampoules
halogènes avec précaution et
évitez les rayures et autres
dégâts. Si les ampoules sont
allumées, évitez tout contact
avec des liquides. Ne touchez
jamais le verre avec vos mains
nues. Des résidus d’huile
peuvent surchauffer l’ampoule et
la faire éclater une fois allumée.
Une ampoule doit être allumée
uniquement lorsqu’elle est
installée dans le bloc optique.
• Si une ampoule est endommagée
ou fêlée, remplacez-la
immédiatement et jetez-la dans
un emplacement appropriée.
• Portez des lunettes de protection
lorsque vous remplacez une
ampoule. Laissez refroidir
l’ampoule avant de la manipuler.

797
Entretien

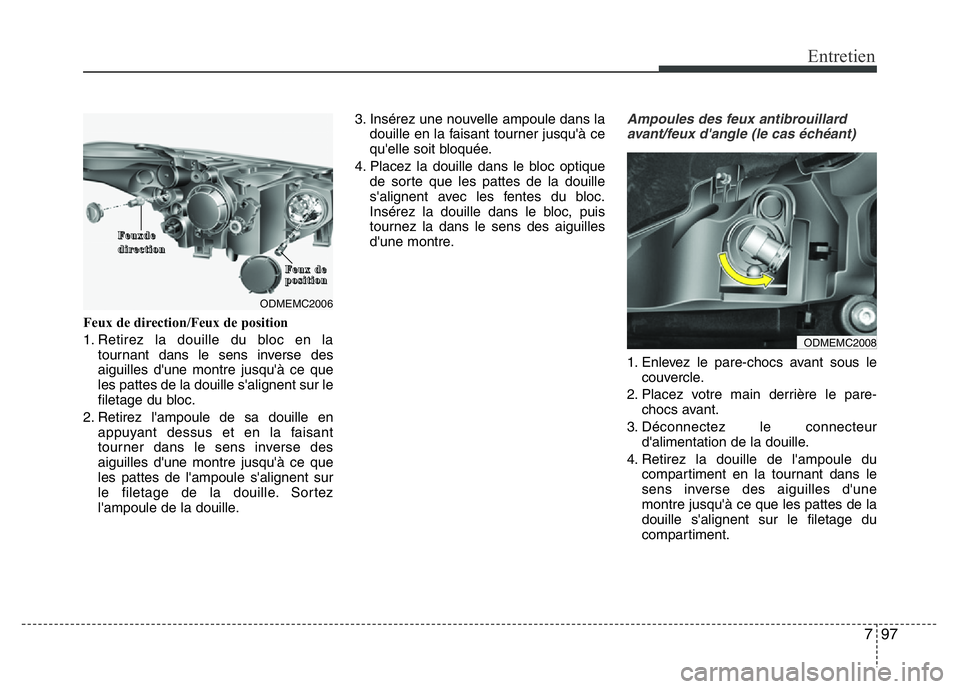

Feux de direction/Feux de position
1. Retirez la douille du bloc en la
tournant dans le sens inverse des
aiguilles d'une montre jusqu'à ce que
les pattes de la douille s'alignent sur le
filetage du bloc.
2. Retirez l'ampoule de sa douille en
appuyant dessus et en la faisant
tourner dans le sens inverse des
aiguilles d'une montre jusqu'à ce que
les pattes de l'ampoule s'alignent sur
le filetage de la douille. Sortez
l'ampoule de la douille.3. Insérez une nouvelle ampoule dans la
douille en la faisant tourner jusqu'à ce
qu'elle soit bloquée.
4. Placez la douille dans le bloc optique
de sorte que les pattes de la douille
s'alignent avec les fentes du bloc.
Insérez la douille dans le bloc, puis
tournez la dans le sens des aiguilles
d'une montre.
Ampoules des feux antibrouillard
avant/feux d'angle (le cas échéant)
1. Enlevez le pare-chocs avant sous le
couvercle.
2. Placez votre main derrière le pare-
chocs avant.
3. Déconnectez le connecteur
d'alimentation de la douille.
4. Retirez la douille de l'ampoule du
compartiment en la tournant dans le
sens inverse des aiguilles d'une
montre jusqu'à ce que les pattes de la
douille s'alignent sur le filetage du
compartiment.
ODMEMC2008
ODMEMC2006
F F
e e
u u
x x
d d
e e
d d
i i
r r
e e
c c
t t
i i
o o
n n
F F
e e
u u
x x

d d
e e
p p
o o
s s
i i
t t
i i
o o
n n

Entretien
98 7
5. Placez la nouvelle douille de lampe
dans le compartiment de sorte que les
pattes de la douille s'alignent avec les
fentes du compartiment.
Insérez la douille dans le
compartiment, puis tournez la dans le
sens des aiguilles d'une montre.
6. Connectez le connecteur
d'alimentation à la douille.
7. Replacez le pare-chocs avant sous le

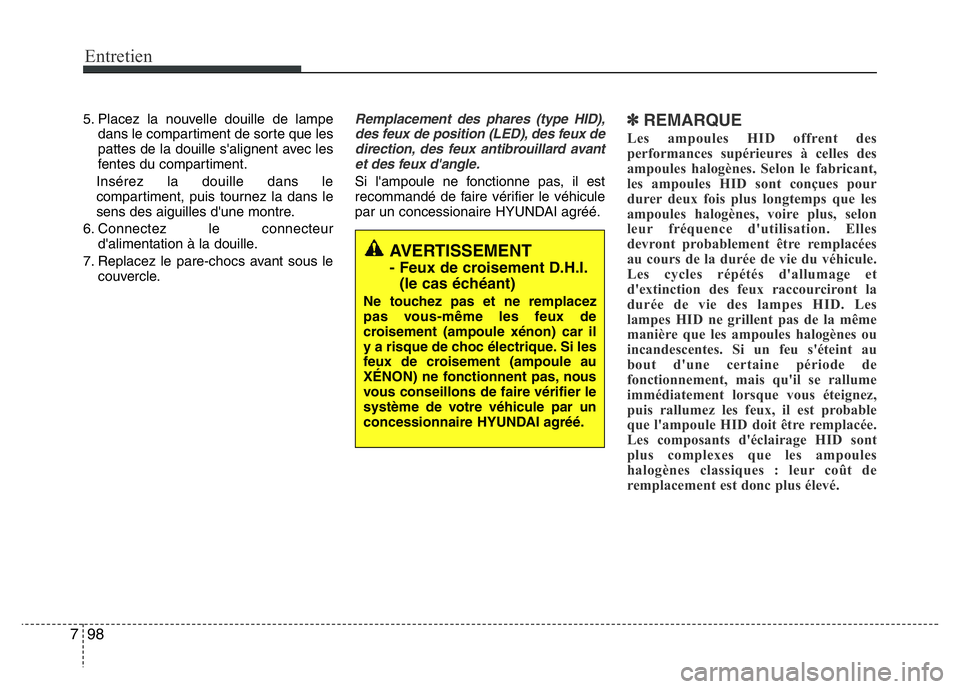

couvercle.Remplacement des phares (type HID),
des feux de position (LED), des feux de
direction, des feux antibrouillard avant
et des feux d'angle.
Si l'ampoule ne fonctionne pas, il est
recommandé de faire vérifier le véhicule
par un concessionaire HYUNDAI agréé.
✽REMARQUE
Les ampoules HID offrent des
performances supérieures à celles des
ampoules halogènes. Selon le fabricant,
les ampoules HID sont conçues pour
durer deux fois plus longtemps que les
ampoules halogènes, voire plus, selon
leur fréquence d'utilisation. Elles
devront probablement être remplacées
au cours de la durée de vie du véhicule.
Les cycles répétés d'allumage et
d'extinction des feux raccourciront la
durée de vie des lampes HID. Les
lampes HID ne grillent pas de la même
manière que les ampoules halogènes ou
incandescentes. Si un feu s'éteint au
bout d'une certaine période de
fonctionnement, mais qu'il se rallume
immédiatement lorsque vous éteignez,
puis rallumez les feux, il est probable
que l'ampoule HID doit être remplacée.
Les composants d'éclairage HID sont
plus complexes que les ampoules
halogènes classiques : leur coût de
remplacement est donc plus élevé.
AVERTISSEMENT
- Feux de croisement D.H.I.
(le cas échéant)
Ne touchez pas et ne remplacez
pas vous-même les feux de
croisement (ampoule xénon) car il
y a risque de choc électrique. Si les
feux de croisement (ampoule au
XÉNON) ne fonctionnent pas, nous
vous conseillons de faire vérifier le
système de votre véhicule par un
concessionnaire HYUNDAI agréé.

799
Entretien

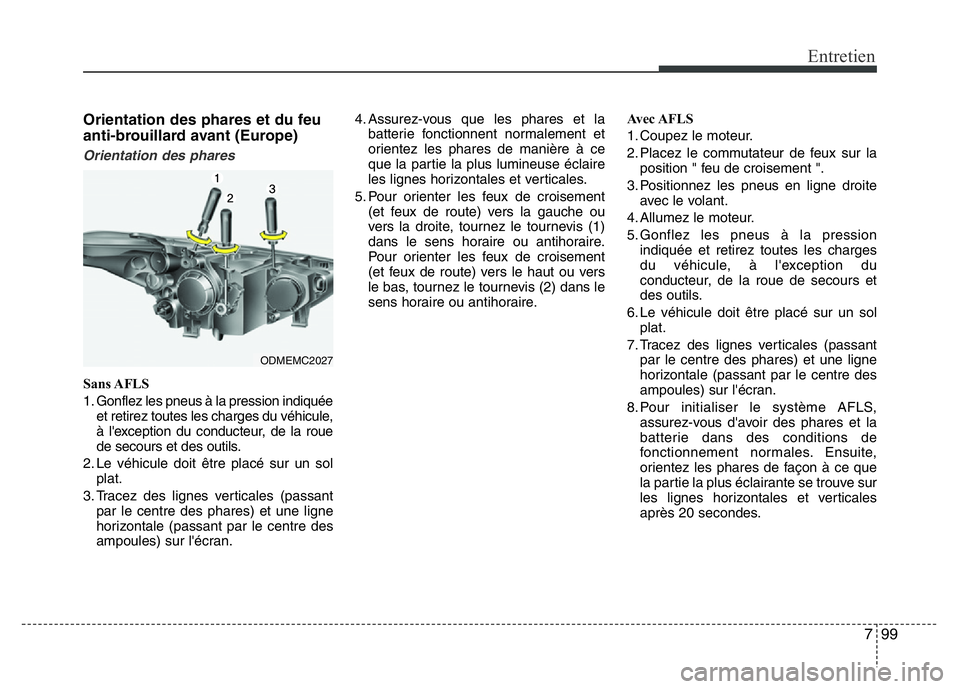

Orientation des phares et du feu
anti-brouillard avant (Europe)
Orientation des phares
Sans AFLS
1. Gonflez les pneus à la pression indiquée
et retirez toutes les charges du véhicule,
à l'exception du conducteur, de la roue
de secours et des outils.
2. Le véhicule doit être placé sur un sol
plat.
3. Tracez des lignes verticales (passant
par le centre des phares) et une ligne
horizontale (passant par le centre des
ampoules) sur l'écran.4. Assurez-vous que les phares et la
batterie fonctionnent normalement et
orientez les phares de manière à ce
que la partie la plus lumineuse éclaire
les lignes horizontales et verticales.
5. Pour orienter les feux de croisement
(et feux de route) vers la gauche ou
vers la droite, tournez le tournevis (1)
dans le sens horaire ou antihoraire.
Pour orienter les feux de croisement
(et feux de route) vers le haut ou vers
le bas, tournez le tournevis (2) dans le
sens horaire ou antihoraire.Avec AFLS
1. Coupez le moteur.
2. Placez le commutateur de feux sur la
position " feu de croisement ".
3. Positionnez les pneus en ligne droite
avec le volant.
4. Allumez le moteur.
5. Gonflez les pneus à la pression
indiquée et retirez toutes les charges
du véhicule, à l'exception du
conducteur, de la roue de secours et
des outils.
6. Le véhicule doit être placé sur un sol
plat.
7. Tracez des lignes verticales (passant
par le centre des phares) et une ligne
horizontale (passant par le centre des
ampoules) sur l'écran.
8. Pour initialiser le système AFLS,
assurez-vous d'avoir des phares et la
batterie dans des conditions de
fonctionnement normales. Ensuite,
orientez les phares de façon à ce que
la partie la plus éclairante se trouve sur
les lignes horizontales et verticales
après 20 secondes.
ODMEMC2027

Entretien
100 7

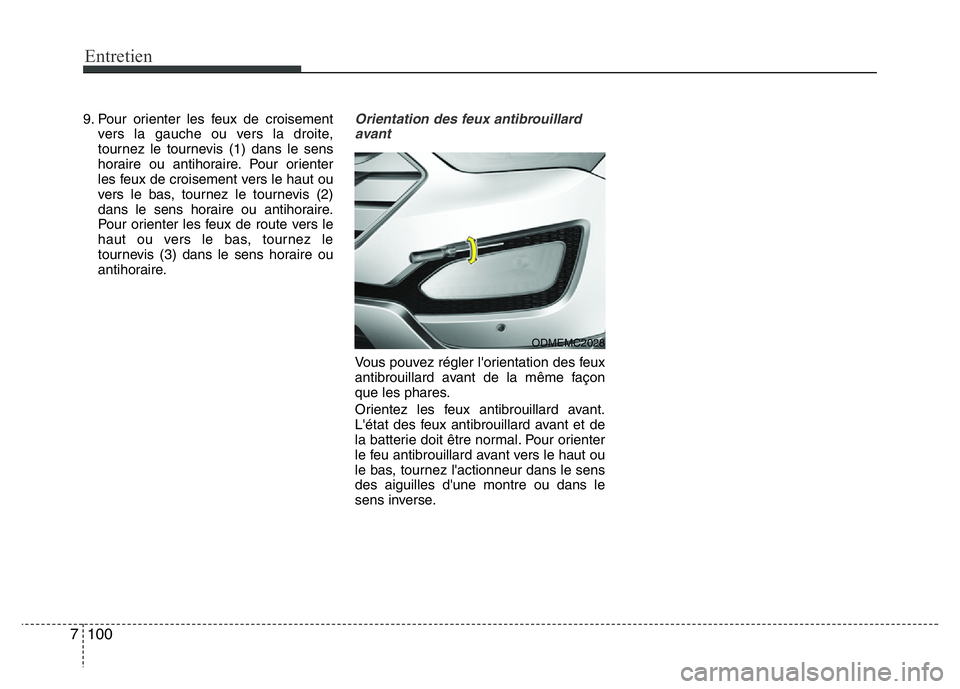

9. Pour orienter les feux de croisement
vers la gauche ou vers la droite,
tournez le tournevis (1) dans le sens
horaire ou antihoraire. Pour orienter
les feux de croisement vers le haut ou
vers le bas, tournez le tournevis (2)
dans le sens horaire ou antihoraire.
Pour orienter les feux de route vers le
haut ou vers le bas, tournez le
tournevis (3) dans le sens horaire ou
antihoraire.Orientation des feux antibrouillard
avant
Vous pouvez régler l'orientation des feux
antibrouillard avant de la même façon
que les phares.
Orientez les feux antibrouillard avant.
L'état des feux antibrouillard avant et de
la batterie doit être normal. Pour orienter
le feu antibrouillard avant vers le haut ou
le bas, tournez l'actionneur dans le sens
des aiguilles d'une montre ou dans le
sens inverse.
ODMEMC2028

7 101
Entretien

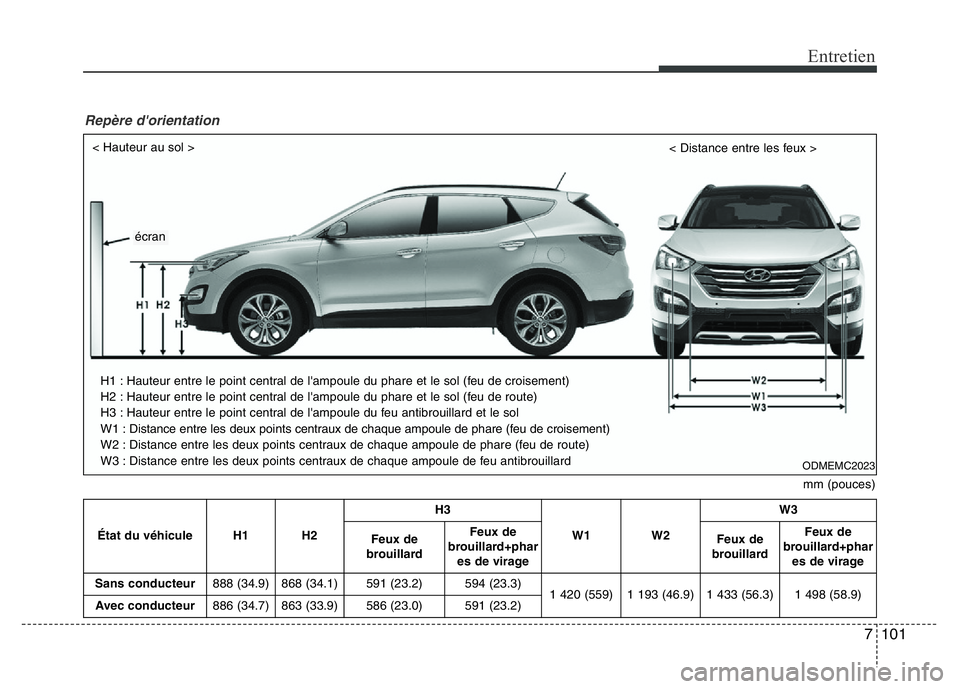

mm (pouces) < Hauteur au sol >
< Distance entre les feux >
H1 : Hauteur entre le point central de l'ampoule du phare et le sol (feu de croisement)
H2 : Hauteur entre le point central de l'ampoule du phare et le sol (feu de route)
H3 : Hauteur entre le point central de l'ampoule du feu antibrouillard et le sol
W1 : Distance entre les deux points centraux de chaque ampoule de phare (feu de croisement)
W2 : Distance entre les deux points centraux de chaque ampoule de phare (feu de route)
W3 : Distance entre les deux points centraux de chaque ampoule de feu antibrouillard
Repère d'orientation
ODMEMC2023
écran
État du véhicule H1 H2H3
W1 W2W3
Feux de
brouillard
Feux de
brouillard+phar
es de virageFeux de
brouillardFeux de
brouillard+phar
es de virage
Sans conducteur888 (34.9) 868 (34.1) 591 (23.2)
594 (23.3)
1 420 (559) 1 193 (46.9) 1 433 (56.3)1 498 (58.9)
Avec conducteur886 (34.7) 863 (33.9) 586 (23.0)591 (23.2)

Entretien
102 7

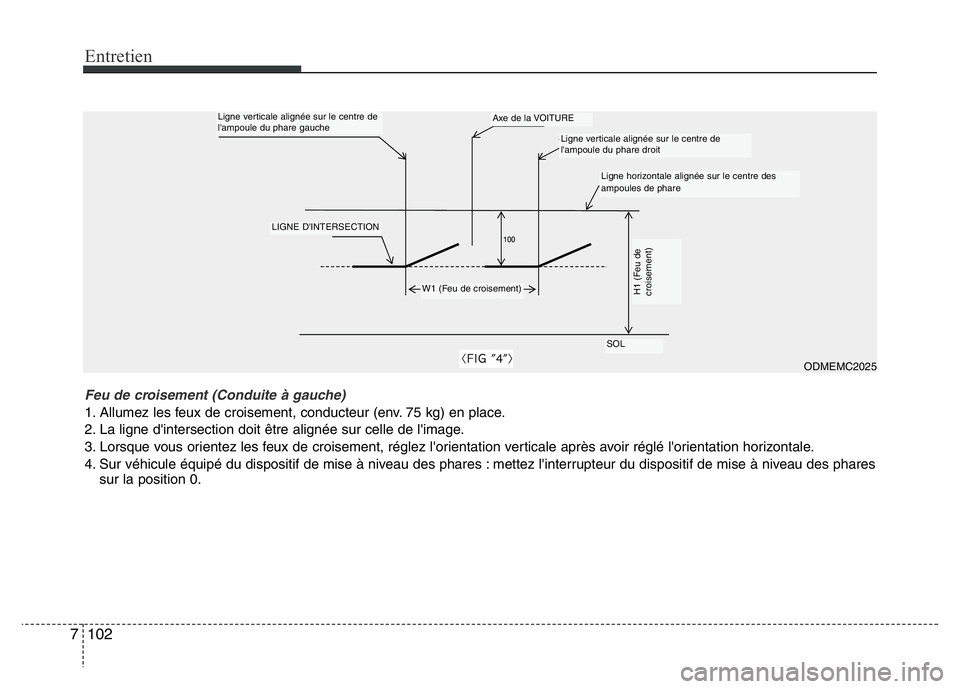

Feu de croisement (Conduite à gauche)
1. Allumez les feux de croisement, conducteur (env. 75 kg) en place.
2. La ligne d'intersection doit être alignée sur celle de l'image.
3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation horizontale.
4. Sur véhicule équipé du dispositif de mise à niveau des phares : mettez l'interrupteur du dispositif de mise à niveau des phares
sur la position 0.
ODMEMC2025
Ligne verticale alignée sur le centre de
l'ampoule du phare gauche
LIGNE D'INTERSECTION
Axe de la VOITURE
Ligne verticale alignée sur le centre de
l'ampoule du phare droit
Ligne horizontale alignée sur le centre des
ampoules de phare
W1 (Feu de croisement)H1 (Feu de
croisement)
SOL
