2014 FIAT SCUDO itpms

4SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESQUÉ HACER SIMANTENIMIENTO
Y CUIDADOCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS
SALPICADERO ..................................................................... 5
SIMBOLOGÍA ....................................................................... 6
EL SISTEMA FIAT CODE ................................................... 6
LAS LLAVES ........................................................................... 7
ALARMA ................................................................................ 10
CONMUTADOR DE ARRANQUE ................................ 12
TABLERO DE INSTRUMENTOS ..................................... 13
INSTRUMENTOS DEL VEHÍCULO ................................ 14
PANTALLA............................................................................. 16
GEAR SHIFT INDICATOR ................................................ 17
INDICADOR DE MANTENIMIENTO ............................. 18
TRIP COMPUTER................................................................. 19
REGULACIÓN ASIENTOS................................................. 19
PLAZAS TRASERAS............................................................. 22
DISPOSICIÓN INTERIOR DE LOS ASIENTOS ............ 24
REPOSACABEZA.................................................................. 25
VOLANTE ............................................................................. 26
ESPEJOS RETROVISORES ................................................... 27
CALEFACCIÓN Y VENTILACIÓN ................................. 29
CLIMATIZADOR MANUAL ............................................. 33
CLIMATIZADOR AUTOMÁTICO BI-ZONA .............. 39
CLIMATIZADOR TRI-ZONA............................................ 47
LUCES EXTERIORES .......................................................... 49
LIMPIEZA CRISTALES ........................................................ 52REGULADOR DE VELOCIDAD
CRUISE CONTROL ............................................................ 56
LIMITADOR DE VELOCIDAD “LIMIT”.......................... 59
LUCES INTERIORES ........................................................... 62
MANDOS .............................................................................. 63
INTERRUPTOR DE BLOQUEO
DE COMBUSTIBLE .............................................................. 66
EQUIPAMIENTOS INTERIORES....................................... 67
PUERTAS ............................................................................... 70
CORTINA CUBREEQUIPAJE CORREDIZA .................. 75
ELEVALUNAS ....................................................................... 76
CAPÓ....................................................................................... 78
PREDISPOSICIÓN BACA/PORTAESQUÍS ..................... 79
SUSPENSIONES NEUMÁTICAS........................................ 80
CONSEJOS PARA LA CARGA.......................................... 81
FAROS .................................................................................... 83
SISTEMA ABS ........................................................................ 84
SISTEMA ESC ........................................................................ 86
GRIP CONTROL ................................................................. 88
SISTEMA EOBD .................................................................... 89
SISTEMA iTPMS .................................................................... 90
SENSORES DE ESTACIONAMIENTO ........................... 92
EQUIPO DE RADIO ........................................................... 93
ACCESORIOS COMPRADOS POR EL USUARIO ..... 94
REPOSTADO DEL VEHÍCULO ....................................... 95
PROTECCIÓN DEL MEDIO AMBIENTE ...................... 96
S S
A A
L L
P P
I I
C C
A A
D D
E E
R R
O O

Y Y

M M
A A
N N
D D
O O
S S
001-019 SCUDO LUM E 20/11/13 09.30 Pagina 4

90SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESQUÉ HACER SIMANTENIMIENTO
Y CUIDADOCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS
SISTEMA iTPMS(para versiones/países donde
esté previsto)
DESCRIPCIÓN
El vehículo puede disponer del sistema de
control de la presión de los neumáticos
denominado iTPMS (indirect Tire Pres-
sure Monitoring System) que, mediante los
sensores de velocidad de la rueda, puede
controlar el estado de inflado de los neu-
máticos.
El sistema está formado por un sensor
transmisor de radiofrecuencia instalado en
cada una de las ruedas (en la llanta den-
tro del neumático), que envía a la centra-
lita de control la información relativa a la
presión de cada uno de los neumáticos.
El sistema avisa al conductor en caso de
que se desinflen uno o más neumáticos
con el encendido fijo del testigo específi-
co
n
y con la visualización de un mensa-
je de advertencia en la pantalla.
En caso de que se trate de un solo neu-
mático desinflado, el sistema indica su po-
sición: no obstante, se recomienda com-
probar la presión en los cuatro neumáti-
cos.
ADVERTENCIA
Si el sistema indica una caí-
da de presión en un neumá-
tico en concreto, se recomienda com-
probar la presión de los cuatro.
ADVERTENCIA
El iTPMS no exime al con-
ductor de la obligación de
comprobar la presión de los neumá-
ticos todos los meses; no debe inter-
pretarse como un sistema que susti-
tuye el mantenimiento o la seguridad.
ADVERTENCIA
La presión de los neumáticos
debe comprobarse con los
neumáticos fríos. Si, por cualquier mo-
tivo, se comprobara la presión de los
neumáticos mientras están calientes,
no reducir la presión aunque sea su-
perior al valor previsto, sino repetir
la comprobación cuando se enfríen los
neumáticos.
ADVERTENCIA
El sistema iTPMS no puede
indicar pérdidas repentinas
de la presión de los neumáticos (por
ej. el reventón de un neumático). En
este caso, detener el vehículo frenan-
do con cuidado y sin realizar manio-
bras bruscas.
ADVERTENCIA
El sistema proporciona sólo
un aviso de baja presión de
los neumáticos, no puede inflarlos.
ADVERTENCIA
El inflado insuficiente de los
neumáticos aumenta el con-
sumo de combustible, reduce la dura-
ción de la banda de rodadura y pue-
de influir en la capacidad de condu-
cir el vehículo de un modo seguro.
083-096 SCUDO LUM E 19/11/13 14.43 Pagina 90

91
SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESQUÉ HACER SIMANTENIMIENTO
Y CUIDADOCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS
Presión de los neumáticos
insuficiente
El testigo
n
se enciende, al mismo tiem-
po que en la pantalla aparece un mensaje
específico, para indicar que la presión del
neumático es inferior al valor recomen-
dado y/o que hay una fuga lenta de pre-
sión. En estas circunstancias podrían no
estar garantizados la mejor duración del
neumático y un consumo de combustible
óptimo.
En caso de que hubiera dos o más neumá-
ticos en alguna de las condiciones especifi-
cadas, en la pantalla se mostrarán sucesi-
vamente las indicaciones correspondientes
a cada uno de los neumáticos.
❒
Reducir inmediatamente la velocidad,
evitar maniobras y frenadas bruscas.
❒
Detenerse lo más rápido posible, en
cuanto las condiciones del tráfico lo
permitan.
❒
En caso de pinchazo, utilizar el kit de
reparación rápida del neumático o
montar la rueda de repuesto (para
versiones/países donde esté previsto);
o bien
❒
si se dispone de un compresor, por
ejemplo, el del kit de reparación rápi-
da de neumáticos, comprobar en frío
la presión de los cuatro neumáticos;o bien
❒
si no se puede realizar este control de
manera inmediata, conducir con ex-
tremo cuidado a velocidad reducida.
La alarma sigue activa hasta el siguiente in-
flado, reparación o sustitución del neu-
mático afectado.
La rueda de repuesto (ruedín o llanta de
chapa) no lleva sensores.
La pérdida de presión detectada no con-
lleva siempre una deformación visible del
neumático. Por tanto, no limitarse única-
mente a la comprobación de manera vi-
sual.Avería en el sistema iTPMS
El testigo
n
se enciende de manera in-
termitente al mismo tiempo que se en-
ciende el testigo è
y se muestra un men-
saje específico en la pantalla cuando se de-
tecta una anomalía en el sistema iTPMS.
En este caso, el control de la presión de
los neumáticos ya no está garantizado.
Esta alarma se manifiesta también cuan-
do al menos una de las ruedas no dispo-
ne de sensor (por ejemplo, la rueda de re-
puesto, de tipo ruedín o de chapa).
Acudir a la Red de Asistencia Fiat para que
comprueben el sistema o, tras un pincha-
zo, volver a montar el neumático en la
llanta original con sensor.
083-096 SCUDO LUM E 19/11/13 14.43 Pagina 91

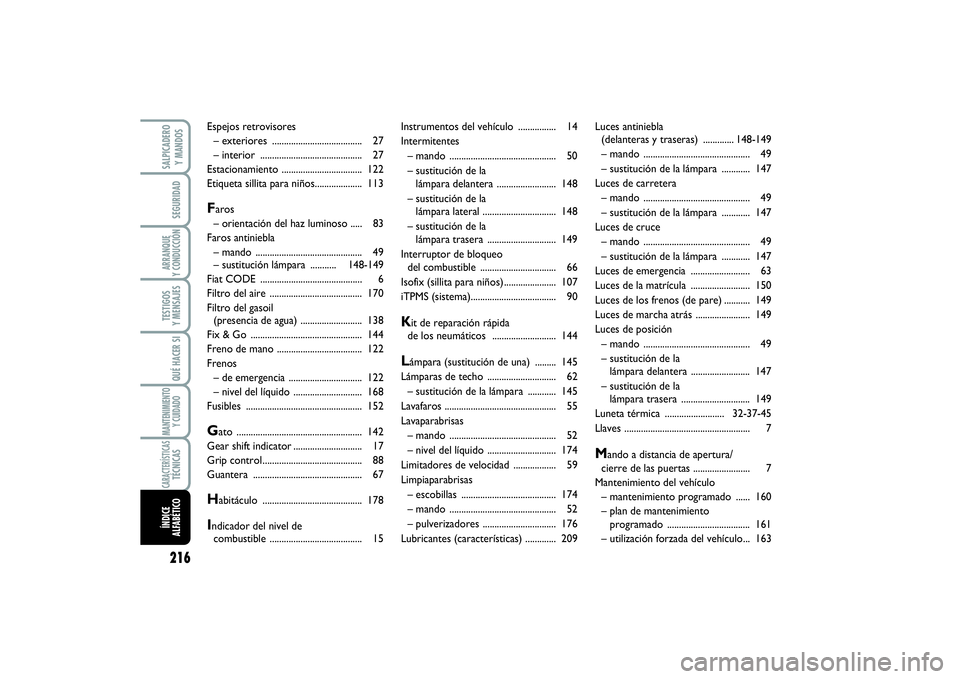

216SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESQUÉ HACER SIMANTENIMIENTO
Y CUIDADOSALPICADERO
Y MANDOSCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICO
Instrumentos del vehículo ................ 14
Intermitentes
– mando ............................................. 50
– sustitución de la
lámpara delantera ......................... 148
– sustitución de la
lámpara lateral ............................... 148
– sustitución de la
lámpara trasera ............................. 149
Interruptor de bloqueo
del combustible ................................ 66
Isofix (sillita para niños) ...................... 107
iTPMS (sistema).................................... 90Kit de reparación rápida
de los neumáticos ........................... 144Lámpara (sustitución de una) ......... 145
Lámparas de techo ............................. 62
– sustitución de la lámpara ............ 145
Lavafaros ............................................... 55
Lavaparabrisas
– mando ............................................. 52
– nivel del líquido ............................. 174
Limitadores de velocidad .................. 59
Limpiaparabrisas
– escobillas ........................................ 174
– mando ............................................. 52
– pulverizadores ............................... 176
Lubricantes (características) ............. 209Luces antiniebla
(delanteras y traseras) .............148-149
– mando ............................................. 49
– sustitución de la lámpara ............ 147
Luces de carretera
– mando ............................................. 49
– sustitución de la lámpara ............ 147
Luces de cruce
– mando ............................................. 49
– sustitución de la lámpara ............ 147
Luces de emergencia ......................... 63
Luces de la matrícula ......................... 150
Luces de los frenos (de pare) ........... 149
Luces de marcha atrás ....................... 149
Luces de posición
– mando ............................................. 49
– sustitución de la
lámpara delantera ......................... 147
– sustitución de la
lámpara trasera ............................. 149
Luneta térmica .........................32-37-45
Llaves ..................................................... 7
M
ando a distancia de apertura/
cierre de las puertas ........................ 7
Mantenimiento del vehículo
– mantenimiento programado ...... 160
– plan de mantenimiento
programado ................................... 161
– utilización forzada del vehículo... 163 Espejos retrovisores
– exteriores ...................................... 27
– interior ........................................... 27
Estacionamiento .................................. 122
Etiqueta sillita para niños.................... 113
Faros
– orientación del haz luminoso ..... 83
Faros antiniebla
– mando ............................................. 49
– sustitución lámpara ...........148-149
Fiat CODE ........................................... 6
Filtro del aire ....................................... 170
Filtro del gasoil
(presencia de agua) .......................... 138
Fix & Go ............................................... 144
Freno de mano .................................... 122
Frenos
– de emergencia ............................... 122
– nivel del líquido ............................. 168
Fusibles ................................................. 152Gato ..................................................... 142
Gear shift indicator............................. 17
Grip control.......................................... 88
Guantera .............................................. 67H
abitáculo .......................................... 178
Indicador del nivel de
combustible ....................................... 15
215-222 SCUDO LUM E 07/03/14 08.49 Pagina 216
