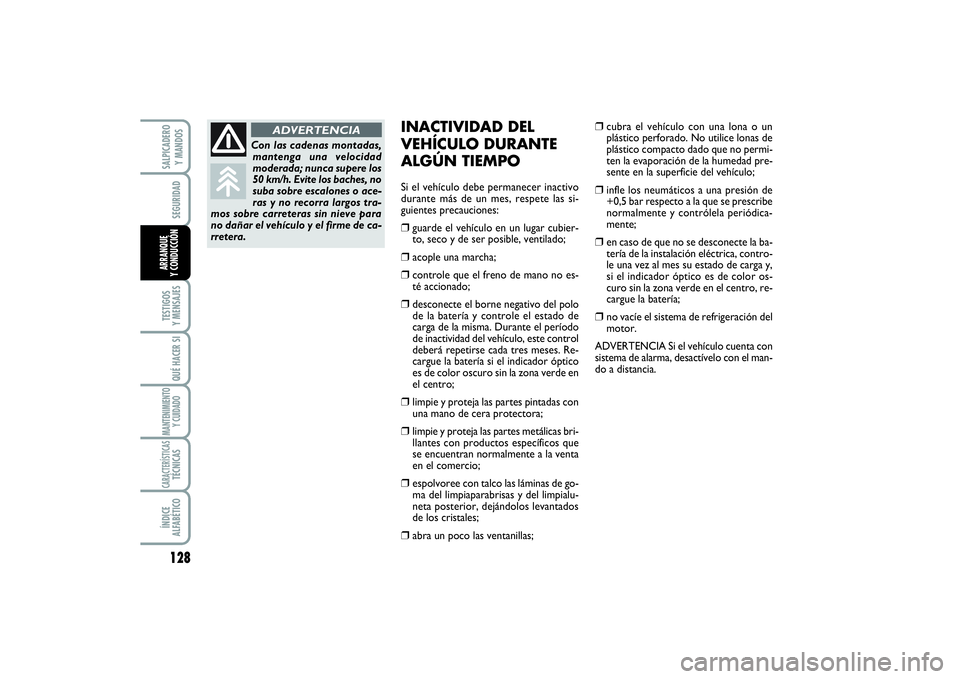

INACTIVIDAD DEL
VEHÍCULO DURANTE
ALGÚN TIEMPOSi el vehículo debe permanecer inactivo
durante más de un mes, respete las si-
guientes precauciones:❒
guarde el vehículo en un lugar cubier-
to, seco y de ser posible, ventilado;
❒
acople una marcha;
❒
controle que el freno de mano no es-
té accionado;
❒
desconecte el borne negativo del polo
de la batería y controle el estado de
carga de la misma. Durante el período
de inactividad del vehículo, este control
deberá repetirse cada tres meses. Re-
cargue la batería si el indicador óptico
es de color oscuro sin la zona verde en
el centro;
❒
limpie y proteja las partes pintadas con
una mano de cera protectora;
❒
limpie y proteja las partes metálicas bri-
llantes con productos específicos que
se encuentran normalmente a la venta
en el comercio;
❒
espolvoree con talco las láminas de go-
ma del limpiaparabrisas y del limpialu-
neta posterior, dejándolos levantados
de los cristales;
❒
abra un poco las ventanillas;
❒
cubra el vehículo con una lona o un
plástico perforado. No utilice lonas de
plástico compacto dado que no permi-
ten la evaporación de la humedad pre-
sente en la superficie del vehículo;
❒
infle los neumáticos a una presión de
+0,5 bar respecto a la que se prescribe
normalmente y contrólela periódica-
mente;
❒
en caso de que no se desconecte la ba-
tería de la instalación eléctrica, contro-
le una vez al mes su estado de carga y,
si el indicador óptico es de color os-
curo sin la zona verde en el centro, re-
cargue la batería;
❒
no vacíe el sistema de refrigeración del
motor.
ADVERTENCIA Si el vehículo cuenta con
sistema de alarma, desactívelo con el man-
do a distancia.
Con las cadenas montadas,
mantenga una velocidad
moderada; nunca supere los
50 km/h. Evite los baches, no
suba sobre escalones o ace-
ras y no recorra largos tra-
mos sobre carreteras sin nieve para
no dañar el vehículo y el firme de ca-
rretera.
ADVERTENCIA
119-128 SCUDO LUM E 20/11/13 08.30 Pagina 128

142SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESMANTENIMIENTO
Y CUIDADOCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOSQUÉ HACER SI

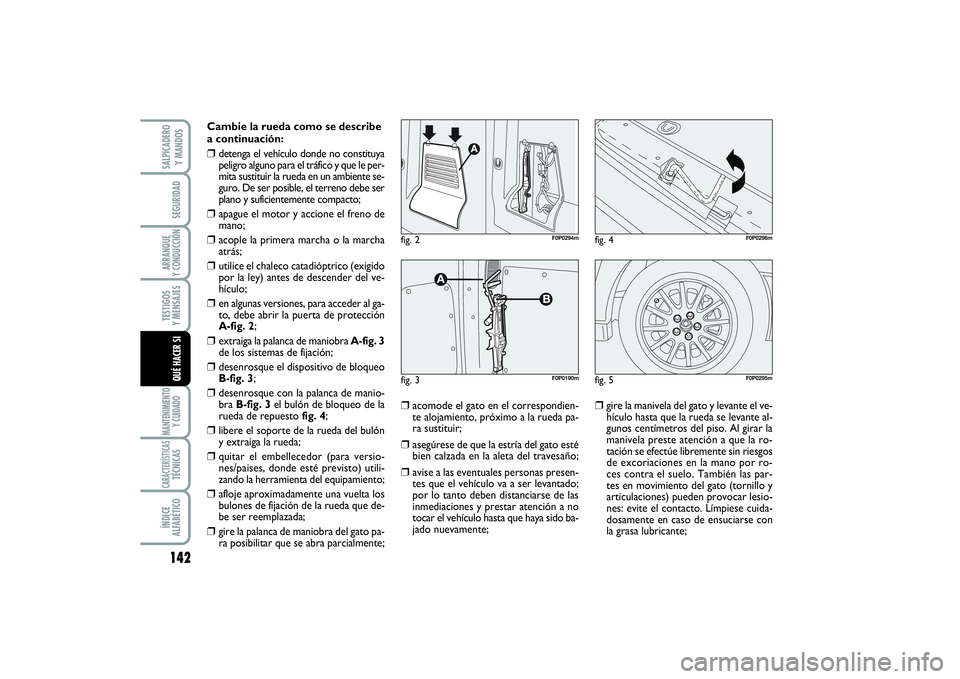

Cambie la rueda como se describe
a continuación:❒
detenga el vehículo donde no constituya
peligro alguno para el tráfico y que le per-
mita sustituir la rueda en un ambiente se-
guro. De ser posible, el terreno debe ser
plano y suficientemente compacto;
❒
apague el motor y accione el freno de
mano;
❒
acople la primera marcha o la marcha
atrás;
❒
utilice el chaleco catadióptrico (exigido
por la ley) antes de descender del ve-
hículo;
❒
en algunas versiones, para acceder al ga-
to, debe abrir la puerta de protección
A-fig. 2;
❒
extraiga la palanca de maniobra A-fig. 3
de los sistemas de fijación;
❒
desenrosque el dispositivo de bloqueo
B-fig. 3;
❒
desenrosque con la palanca de manio-
bra B-fig. 3el bulón de bloqueo de la
rueda de repuesto fig. 4;
❒
libere el soporte de la rueda del bulón
y extraiga la rueda;
❒
quitar el embellecedor (para versio-
nes/paises, donde esté previsto) utili-
zando la herramienta del equipamiento;
❒
afloje aproximadamente una vuelta los
bulones de fijación de la rueda que de-
be ser reemplazada;
❒
gire la palanca de maniobra del gato pa-
ra posibilitar que se abra parcialmente;
❒
acomode el gato en el correspondien-
te alojamiento, próximo a la rueda pa-
ra sustituir;
❒
asegúrese de que la estría del gato esté
bien calzada en la aleta del travesaño;
❒
avise a las eventuales personas presen-
tes que el vehículo va a ser levantado;
por lo tanto deben distanciarse de las
inmediaciones y prestar atención a no
tocar el vehículo hasta que haya sido ba-
jado nuevamente;
❒
gire la manivela del gato y levante el ve-
hículo hasta que la rueda se levante al-
gunos centímetros del piso. Al girar la
manivela preste atención a que la ro-
tación se efectúe libremente sin riesgos
de excoriaciones en la mano por ro-
ces contra el suelo. También las par-
tes en movimiento del gato (tornillo y
articulaciones) pueden provocar lesio-
nes: evite el contacto. Límpiese cuida-
dosamente en caso de ensuciarse con
la grasa lubricante;
fig. 4
F0P0296m
fig. 2
F0P0294m
fig. 3
F0P0190m
fig. 5
F0P0295m
139-158 SCUDO LUM E 07/03/14 08.49 Pagina 142

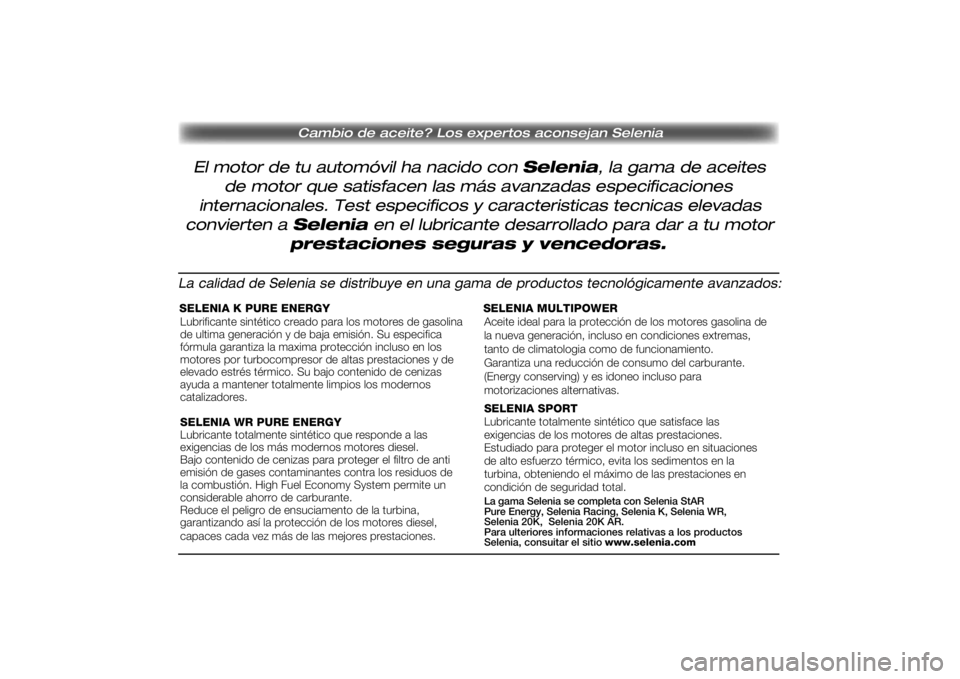

Cambio de aceite? Los expertos aconsejan Selenia
El motor de tu automóvil ha nacido con Selenia, la gama de aceites
de motor que satisfacen las más avanzadas especificaciones
internacionales. Test especificos y caracteristicas tecnicas elevadas
convierten a Selenia en el lubricante desarrollado para dar a tu motor
prestaciones seguras y vencedoras.
La calidad de Selenia se distribuye en una gama de productos tecnológicamente avanzados:SELENIA K PURE ENERGY
Pagine_ITA.indd4
18-05-200511:54:19
Lubrificante sintético creado para los motores de gasolina
de ultima generación y de baja emisión. Su especifica
fórmula garantiza la maxima protección incluso en los
motores por turbocompresor de altas prestaciones y de
elevado estrés térmico. Su bajo contenido de cenizas
ayuda a mantener totalmente limpios los modernos
catalizadores.
SELENIA WR PURE ENERGY
Lubricante totalmente sintético que responde a las
exigencias de los más modernos motores diesel.
Bajo contenido de cenizas para proteger el filtro de anti
emisión de gases contaminantes contra los residuos de
la combustión. High Fuel Economy System permite un
considerable ahorro de carburante.
Reduce el peligro de ensuciamento de la turbina,
garantizando así la protección de los motores diesel,
capaces cada vez más de las mejores prestaciones. SELENIA MULTIPOWER
Aceite ideal para la protección de los motores gasolina de
la nueva generación, incluso en condiciones extremas,
tanto de climatologia como de funcionamiento.
Garantiza una reducción de consumo del carburante.
(Energy conserving) y es idoneo incluso para
motorizaciones alternativas.
SELENIA SPORT
Lubricante totalmente sintético que satisface las
exigencias de los motores de altas prestaciones.
Estudiado para proteger el motor incluso en situaciones
de alto esfuerzo térmico, evita los sedimentos en la
turbina, obteniendo el máximo de las prestaciones en
condición de seguridad total.
La gama Selenia se completa con Selenia StAR
Pure Energy, Selenia Racing, Selenia K, Selenia WR,
Selenia 20K, Selenia 20K AR.
Para ulteriores informaciones relativas a los productos
Selenia, consuitar el sitio www.selenia.com
215-222 SCUDO LUM E 07/03/14 08.49 Pagina 220

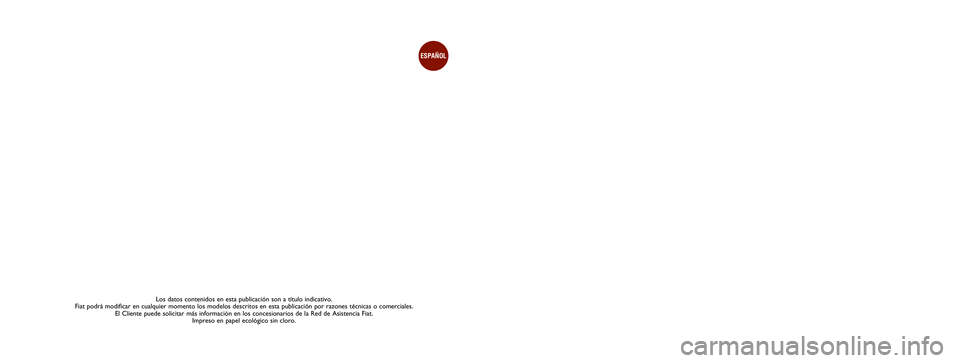

Los datos contenidos en esta publicación son a título indicativo.
