Die thermische Leistung des Brenners
wird automatisch von der elektronischen
Steuerung, je nach Kühlmitteltemperatur,
geregelt.
ZUR BEACHTUNG Die Heizung verfügt
über einen Thermoschutzschalter, der die
Verbrennung bei einer Überhitzung
wegen zu wenig Kühlflüssigkeit/
Kühlflüssigkeitsverlust unterbricht. In
diesem Fall muss nach dem Beseitigen
des Fehlers am Kühlkreislauf und/oder
dem Auffüllen der Flüssigkeit vor dem
Wiedereinschalten der Heizung erst die
Programmwahltaste gedrückt werden.
Die Heizung kann sich plötzlich nach
dem Anlassen wegen fehlender
Verbrennung oder dem Erlöschen der
Flamme während des Betriebs
ausschalten. In diesem Fall muss das
Verfahren zur Abschaltung ausgeführt
und versucht werden, die Heizung
wieder einzuschalten. Wenn die Heizung
dann immer noch nicht funktioniert,
muss man sich an das Fiat-
Kundendienstnetz wenden.Einschalten der
Heizungsanlage
Wenn eine Klimaautomatik vorhanden
ist, stellt die Elektronik die Temperatur
und die Luftverteilung beim Einschalten
der Standheizung ein. Wenn die
manuelle Heizungs-/Klimaanlage
vorhanden ist, muss kontrolliert werden,
dass der Drehgriff für die Lufttemperatur
an der Heizung/Lüftung für den
Innenraum auf der Position „Warmluft”
steht.
Um die Vorheizung des Innenraums zu
beschleunigen, den Drehgriff für die
Luftverteilung auf Position
stellen.
Um das Enteisen der Windschutzscheibe
zu beschleunigen, den Drehgriff für die
Luftverteilung auf
stellen.
Um beide Funktionen zusammen zu
erhalten, den Drehgriff für die
Luftverteilung aufstellen.

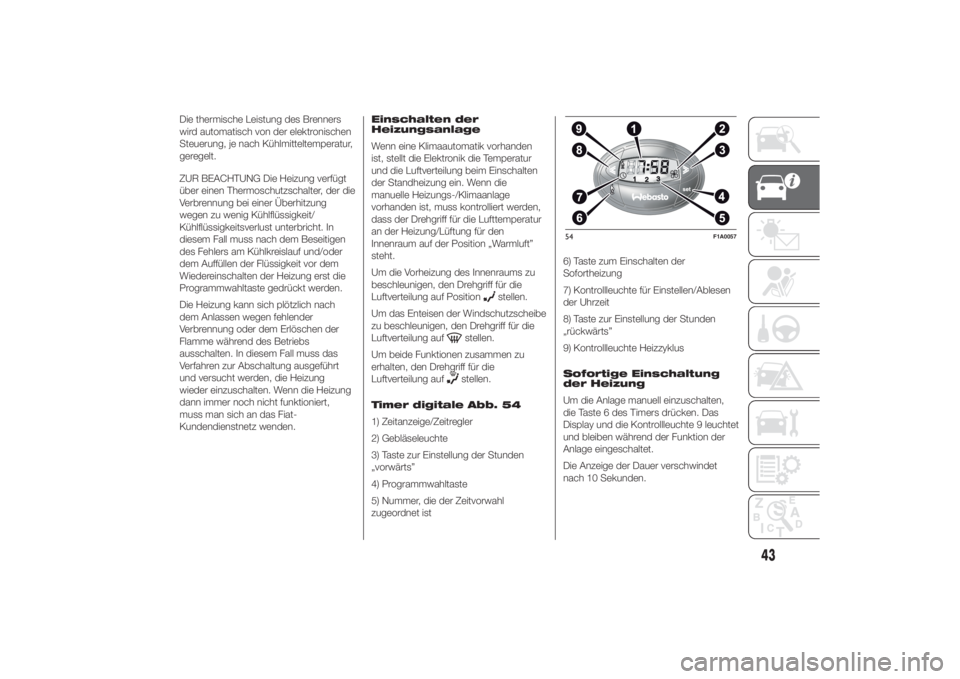

Timer digitale Abb. 54
1) Zeitanzeige/Zeitregler
2) Gebläseleuchte
3) Taste zur Einstellung der Stunden
„vorwärts”
4) Programmwahltaste
5) Nummer, die der Zeitvorwahl
zugeordnet ist6) Taste zum Einschalten der
Sofortheizung
7) Kontrollleuchte für Einstellen/Ablesen
der Uhrzeit
8) Taste zur Einstellung der Stunden
„rückwärts”
9) Kontrollleuchte Heizzyklus
Sofortige Einschaltung
der Heizung
Um die Anlage manuell einzuschalten,
die Taste 6 des Timers drücken. Das
Display und die Kontrollleuchte 9 leuchtet
und bleiben während der Funktion der
Anlage eingeschaltet.
Die Anzeige der Dauer verschwindet
nach 10 Sekunden.
54
F1A0057
43

Programmiertes
Einschalten der Heizung
Bevor mit der Programmierung des
Einschaltens der Anlage begonnen wird,
muss zunächst die Uhrzeit eingestellt
werden.
Einstellen der aktuellen
Uhrzeit❒Die Taste 4 gedrückt halten: das
Display und die Kontrollleuchte 7
werden eingeschaltet.
❒Innerhalb von 10 Sekunden, die
Tasten 3 oder 8 drücken, bis die
genaue Uhrzeit eingestellt wird.
❒Taste 4 loslassen.Beim Erlöschen des Displays wird die
aktuelle Uhrzeit gespeichert.
Durch dauerndes Drücken der Tasten 3
oder 8 werden die Ziffern schneller
vor- oder zurückgestellt.
Die Uhrzeit kann nicht verstellt werden,
solange der Heiz- oder Belüftungsbetrieb
aktiv sind.
HINWEIS Immer auf Sommer-/Winterzeit
achten.Ablesen der aktuellen
Uhrzeit
Die aktuelle Uhrzeit kann durch Drücken
der Tasten 3 der 8 abgelesen werden:
Die Uhrzeit erscheint für etwa 10
Sekunden und gleichzeitig leuchtet die
Kontrollleuchte 9.
Programmierung der
Einschaltzeit
Die Einschaltzeit kann mit einem Vorlauf
von 1 Minute bis zu 24 Stunden
programmiert werden. Es sind
3 verschiedene Einschaltzeiten
auswählbar, aber nur eine davon kann für
jeden Vorwärmzyklus aktiviert werden.
Die Dauer der Einschaltung kann
zwischen 10 und 60 Minuten verstellt
werden.
Um die Einschaltzeit zu programmieren:
❒Die Taste 4 drücken: auf dem Display
leuchten 10 Sekunden lang das
Symbol 10 oder die zuvor eingestellte
Uhrzeit und die der aufgerufenen
Zeitvorwahl zugeordnete Nummer 5
auf.ZUR BEACHTUNG Wenn die anderen
Zeitvorwahlen aufgerufen werden sollen,
die Taste 4 jedes Mal innerhalb von 10
Sekunden drücken.- Innerhalb von 10 Sekunden die Tasten
3 oder 8 drücken, bis die gewünschte
Einschaltzeit ausgewählt wurde.
ZUR BEACHTUNG Die Bestätigung,
dass die Uhrzeit gespeichert wurde,
erfolgt durch:
❒Das Ausblenden der Einschaltzeit.
❒Das Einblenden der Nummer, die der
Zeitvorwahl 5 zugeordnet ist.
❒Die Beleuchtung des Displays.ZUR BEACHTUNG Bei Einschalten des
Kessels:❒leuchtet die Kontrollleuchte
Brennerflamme 9 auf dem Display
auf;
❒die Nummer der Zeitvorwahl 5 wird
ausgeschaltet.Standardeinstellungen:
Vorgewählte Uhrzeit 1: 6 Uhr
Vorgewählte Uhrzeit 2: 16 Uhr
Vorgewählte Uhrzeit 3: 22 Uhr
HINWEIS Die Werkseitigen Einstellungen
werden bei einer neuen Eingabe
rückgestellt. Die vorgewählten Uhrzeiten
werden bis zur nächsten Eingabe
gespeichert. Wird die Uhr vom Bordnetz
getrennt (z.b. wenn die Batterie getrennt
wird), setzt das System auf die
werkseitigen Einstellungen zurück.
44
KENNTNIS DES FAHRZEUGES

Deaktivierung der
programmierten
Einschaltzeit
Um die programmierte Einschaltzeit zu
deaktivieren die Taste 4 kurz drücken: die
Displaybeleuchtung erlischt und die
Nummer 5 für die gewählte Uhrzeit
verschwindet.
Aufrufen einer der
vorprogrammierten
Einschaltzeiten
Die Taste 4 innerhalb von 10 Sekunden
so lange drücken, bis die Zahl des
Programms mit der gewünschten
vorgewählten Uhrzeit angezeigt wird.
Die vorgewählte Urzeit wird automatisch
nach ca. 10 sec aktiviert, ohne dass
weitere Bestätigungen erforderlich sind.
Die vorgewählte Uhrzeit aktivieren und
die hierzu die Sicherheitsnormen für den
Betrieb der unabhängigen Heizung
beachten (siehe Betriebsanleitung der
unabhängigen Heizung).
ZUR BEACHTUNG Die unabhängige
Heizung schaltet zur programmierten Zeit
ein, unabhängig davon, ob das
Fahrzeug fährt oder steht.ZUR BEACHTUNG Die
vorprogrammierte Einschaltzeit kann
gemäß den oben gegebenen
Anweisungen verändert oder gelöscht
werden.
Einstellung der Dauer
Die Taste gedrückt halten. Gleichzeitig
die Taste 3 oder 8 drücken.
Die Uhrzeit wird angezeigt und es
leuchtet die Leuchte 7.
Die Taste 4 noch einmal drücken und
gedrückt halten. Gleichzeitig die Taste 3
oder 8 drücken.
Es wird die vorprogrammierte Dauer
angezeigt und die Leuchten 9 oder
2 blinken.
Die Einschaltdauer mit der Taste 3 oder 8
eingeben.
Die vorprogrammierte Einschaltdauer
wird gespeichert, sobald der auf dem
Display gezeigte Text auf dem Display
verschwindet oder sobald die Taste
4 gerückt wird.
Ausschalten der
Heizungsanlage
Je nach Betriebsart (automatisch oder
manuell) kann die Anlage
folgendermaßen ausgeschaltet werden:
❒Automatischam Ende der
vorprogrammierten Dauer. Sobald die
vorprogrammierte Dauer abgelaufen
ist, geht das Display aus.
❒Manuelldurch erneutes Drücken der
Taste „Sofortheizung” der Schaltuhr
(Taste „Flamme” 6).In beiden Fällen werden die
Heizungskontrollleuchte, die
Displaybeleuchtung und der Innenlüfter
ausgeschaltet und die Verbrennung
unterbrochen.
Die Kühlmittelumwälzpumpe arbeitet
noch weitere 2 Minuten lang, um soviel
Heizungswärme wie möglich abzuführen.
Auch in dieser Phase kann die Heizung
wieder eingeschaltet werden.
22)
ZUR BEACHTUNG Die Standheizung
schaltet sich bei niedriger
Batteriespannung aus, um den
Ladezustand für das nachfolgende
Anlassen des Motors zu erhalten.
ZUR BEACHTUNG Vordem Einschalten
der Anlage prüfen, dass der
Kraftstoffstand über Reserve liegt.
Andernfalls kann sich die Vorrichtung
selbst sperren und es wird ein Eingriff
durch das Fiat-Kundendienstnetz
erforderlich.
45

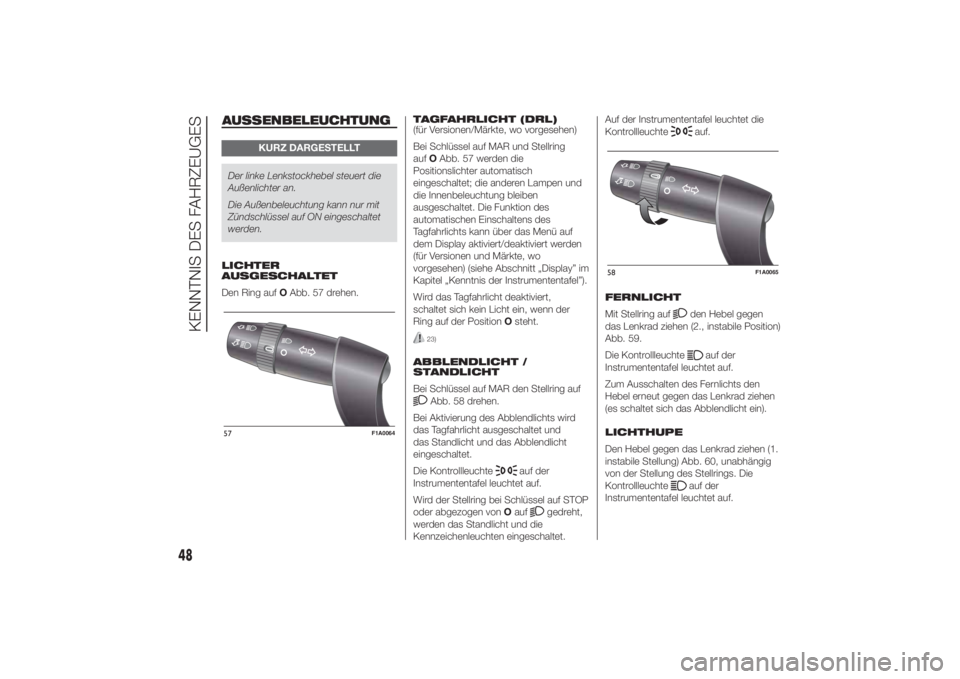

AUSSENBELEUCHTUNG
KURZ DARGESTELLT
Der linke Lenkstockhebel steuert die
Außenlichter an.
Die Außenbeleuchtung kann nur mit
Zündschlüssel auf ON eingeschaltet
werden.
LICHTER
AUSGESCHALTET
Den Ring aufOAbb. 57 drehen.TAGFAHRLICHT (DRL)
(für Versionen/Märkte, wo vorgesehen)
Bei Schlüssel auf MAR und Stellring
aufOAbb. 57 werden die
Positionslichter automatisch
eingeschaltet; die anderen Lampen und
die Innenbeleuchtung bleiben
ausgeschaltet. Die Funktion des
automatischen Einschaltens des
Tagfahrlichts kann über das Menü auf
dem Display aktiviert/deaktiviert werden
(für Versionen und Märkte, wo
vorgesehen) (siehe Abschnitt „Display” im
Kapitel „Kenntnis der Instrumententafel”).
Wird das Tagfahrlicht deaktiviert,
schaltet sich kein Licht ein, wenn der
Ring auf der PositionOsteht.
23)
ABBLENDLICHT /
STANDLICHT
Bei Schlüssel auf MAR den Stellring auf
Abb. 58 drehen.
Bei Aktivierung des Abblendlichts wird
das Tagfahrlicht ausgeschaltet und
das Standlicht und das Abblendlicht
eingeschaltet.
Die Kontrollleuchte
auf der
Instrumententafel leuchtet auf.
Wird der Stellring bei Schlüssel auf STOP
oder abgezogen vonOauf
gedreht,
werden das Standlicht und die
Kennzeichenleuchten eingeschaltet.Auf der Instrumententafel leuchtet die
Kontrollleuchte
auf.
FERNLICHT
Mit Stellring aufden Hebel gegen
das Lenkrad ziehen (2., instabile Position)
Abb. 59.
Die Kontrollleuchte
auf der
Instrumententafel leuchtet auf.
Zum Ausschalten des Fernlichts den
Hebel erneut gegen das Lenkrad ziehen
(es schaltet sich das Abblendlicht ein).
LICHTHUPE
Den Hebel gegen das Lenkrad ziehen (1.
instabile Stellung) Abb. 60, unabhängig
von der Stellung des Stellrings. Die
Kontrollleuchte
auf der
Instrumententafel leuchtet auf.
57
F1A0064
58
F1A0065
48
KENNTNIS DES FAHRZEUGES

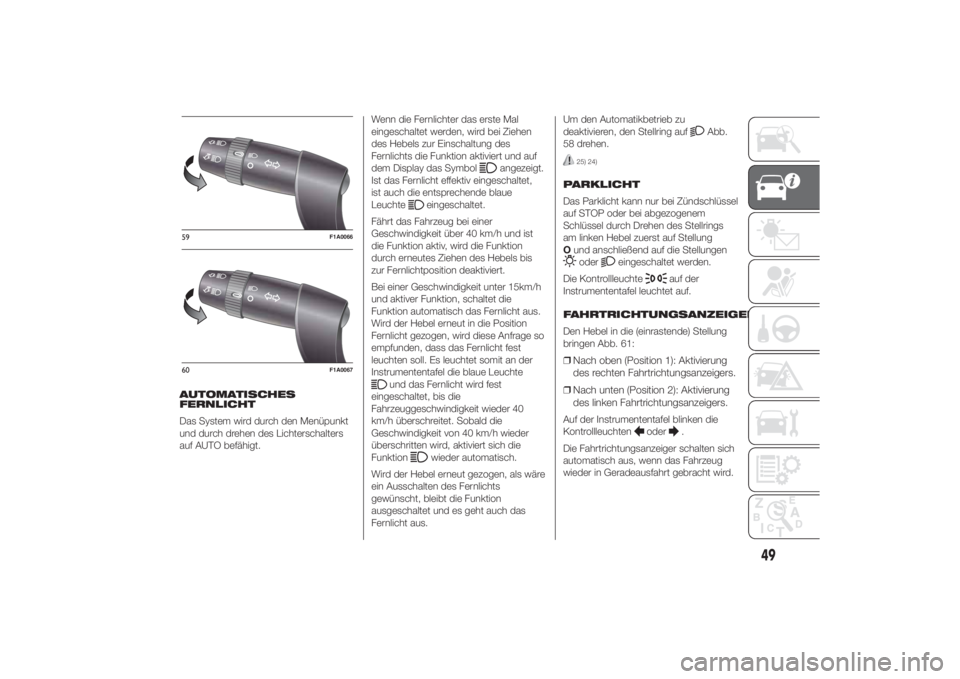

AUTOMATISCHES
FERNLICHT
Das System wird durch den Menüpunkt
und durch drehen des Lichterschalters
auf AUTO befähigt.Wenn die Fernlichter das erste Mal
eingeschaltet werden, wird bei Ziehen
des Hebels zur Einschaltung des
Fernlichts die Funktion aktiviert und auf
dem Display das Symbol
angezeigt.
Ist das Fernlicht effektiv eingeschaltet,
ist auch die entsprechende blaue
Leuchte
eingeschaltet.
Fährt das Fahrzeug bei einer
Geschwindigkeit über 40 km/h und ist
die Funktion aktiv, wird die Funktion
durch erneutes Ziehen des Hebels bis
zur Fernlichtposition deaktiviert.
Bei einer Geschwindigkeit unter 15km/h
und aktiver Funktion, schaltet die
Funktion automatisch das Fernlicht aus.
Wird der Hebel erneut in die Position
Fernlicht gezogen, wird diese Anfrage so
empfunden, dass das Fernlicht fest
leuchten soll. Es leuchtet somit an der
Instrumententafel die blaue Leuchte
und das Fernlicht wird fest
eingeschaltet, bis die
Fahrzeuggeschwindigkeit wieder 40
km/h überschreitet. Sobald die
Geschwindigkeit von 40 km/h wieder
überschritten wird, aktiviert sich die
Funktion
wieder automatisch.
Wird der Hebel erneut gezogen, als wäre
ein Ausschalten des Fernlichts
gewünscht, bleibt die Funktion
ausgeschaltet und es geht auch das
Fernlicht aus.Um den Automatikbetrieb zu
deaktivieren, den Stellring auf
Abb.
58 drehen.
25) 24)
PARKLICHT
Das Parklicht kann nur bei Zündschlüssel
auf STOP oder bei abgezogenem
Schlüssel durch Drehen des Stellrings
am linken Hebel zuerst auf Stellung
Ound anschließend auf die Stellungen
oder
eingeschaltet werden.
Die Kontrollleuchte
auf der
Instrumententafel leuchtet auf.
FAHRTRICHTUNGSANZEIGER
Den Hebel in die (einrastende) Stellung
bringen Abb. 61:
❒Nach oben (Position 1): Aktivierung
des rechten Fahrtrichtungsanzeigers.
❒Nach unten (Position 2): Aktivierung
des linken Fahrtrichtungsanzeigers.Auf der Instrumententafel blinken die
Kontrollleuchten
oder
.
Die Fahrtrichtungsanzeiger schalten sich
automatisch aus, wenn das Fahrzeug
wieder in Geradeausfahrt gebracht wird.
59
F1A0066
60
F1A0067
49

Funktion Spurwechsel
Wenn ein Fahrbahnwechsel angezeigt
werden soll, den linken Hebel weniger als
eine halbe Sekunde in die nicht
einrastende Position führen. Der
Richtungsanzeiger der gewählten Seite
blinkt 5 Mal und schaltet dann
automatisch ab.
VORRICHTUNG “FOLLOW
ME HOME”
Erlaubt für einen bestimmten Zeitraum
die Beleuchtung des Raums vor dem
Fahrzeug.
Aktivierung
Bei Zündschlüssel auf OFF oder bei
abgezogenem Schlüssel innerhalb von 2
Minuten nach Abstellen des Motors
den Hebel gegen das Lenkrad Abb. 62
ziehen.Durch jede Betätigung des Hebels wird
die Leuchtdauer um 30 Sekunden bis zu
maximal 210 Sekunden verlängert,
danach erfolgt die automatische
Abschaltung.
Bei Betätigung des Hebels leuchtet die
Kontrollleuchte
auf der
Instrumententafel (zusammen mit der
Meldung auf dem Display) (siehe Kapitel
„Kontrollleuchten und Meldungen”) so
lange auf, wie die Funktion aktiv bleibt.
Die Kontrollleuchte wird bei der ersten
Betätigung des Hebels eingeschaltet und
leuchtet bis zur automatischen
Deaktivierung der Funktion.
Jede Hebelbetätigung erhöht nur die
Einschaltdauer der Leuchten.Deaktivierung
Den Hebel über 2 Sekunden lang zum
Lenkrad Abb. 62 gezogen halten.
SENSOR AUTOMATISCHE
SCHEINWERFER
(Dämmerungssensor)
(für Versionen/Märkte, wo vorgesehen)
Er ermittelt die Helligkeit außerhalb
des Fahrzeuges je nach eingestellter
Sensibilität: je höher die Sensibilität,
desto weniger notwendige die
Außenlichtmenge für die Aktivierung der
Außenbeleuchtung.
Die Sensorempfindlichkeit kann über das
„Setup-Menü” des Displays eingestellt
werden.
Aktivierung
Den Ring auf
Abb. 63 drehen:
Dadurch wird das automatische,
gleichzeitige Einschalten des Standlichts
und des Abblendlichts in Abhängigkeit
von der externen Helligkeit erzielt.
Deaktivierung
Wenn der Sensor den Abschaltbefehl
gibt, wird zuerst das Abblendlicht und
etwa 10 Sekunden später das Standlicht
abgeschaltet.
Der Sensor ist nicht in der Lage, Nebel
zu erkennen, daher müssen die
Nebelscheinwerfer manuell eingeschaltet
werden.
61
F1A0068
62
F1A0069
50
KENNTNIS DES FAHRZEUGES

Einschaltung der
Vorrichtung
Zum Einschalten der Vorrichtung den
Stellring A Abb. 68 auf
drehen.
Beim Einschalten der Vorrichtung wird
dies durch Aufleuchten der Leuchte
auf dem Display und vom letzten
gespeicherten Geschwindigkeitswert
angezeigt.
Programmierung der
Grenzgeschwindigkeit
Die Geschwindigkeit programmiert
werden, ohne dass die Vorrichtung
unbedingt eingeschaltet werden muss.
Um einen höheren Geschwindigkeitswert
als der angezeigte zu speichern, den
Hebel A nach oben (+) schieben. Jede
Aktivierung des Hebels entspricht eine
Geschwindigkeitszunahme von etwa
1 km/h; wird der Hebel oben gehalten,
verändert sich die Geschwindigkeit
um jeweils 5 km/h.
Um einen niedrigeren
Geschwindigkeitswert als der angezeigte
zu speichern, den Hebel A nach unten
() schieben. Jeder Betätigung des Hebels
entspricht eine
Geschwindigkeitsabnahme von ca. 1
km/h, wird der Hebel ständig nach unten
gehalten, verändert sich die
Geschwindigkeit m jeweils 5 km/h.Aktivieren/Deaktivieren
der Vorrichtung
Die Taste CANC/RES drücken, um die
Vorrichtung zu aktivieren/deaktivieren.
Das Aktivieren der Vorrichtung wird
durch das Aufleuchten der
Kontrollleuchte
auf der
Instrumententafel angezeigt.
Die Deaktivierung der Funktion wird
dagegen durch die Anzeige des Symbols
am Display angezeigt.
Überschreitung der
programmierten
Geschwindigkeit
Wenn das Gaspedal voll durchgetreten
wird, kann die programmierte
Geschwindigkeit auch bei aktiver
Vorrichtung überschritten werden.
ZUR BEACHTUNG Sobald man den
Anschlag des Gaspedals erreicht, ist ein
Ruck mit Zunahme der Last zu
verspüren, ein gewünschter Effekt, um
dem Fahrer zu vermitteln, dass das
Geschwindigkeitskontrollsystem gerade
deaktiviert wird.
Wenn die programmierte
Geschwindigkeitsgrenze erreicht wird
und das Gaspedal voll durchgetreten
wird, ist es normal, wenn man einen
Anstieg des Widerstands am Pedal
bemerkt.In diesem Fall ist die Vorrichtung
vorübergehend deaktiviert und die
eingestellte Geschwindigkeit blinkt am
Display.
Wird die Geschwindigkeit unter den Wert
der programmierten Geschwindigkeit
verringert, wird die Vorrichtung
automatisch wieder aktiviert.
ZUR BEACHTUNG Ohne zugeschaltete
Vorrichtung wird die
Höchstgeschwindigkeit des Fahrzeugs
vor dem Gaspedalanschlag mit Ruck
und Verhärtung der Last erreicht.
Blinken der
programmierten
Geschwindigkeit
Die programmierte Geschwindigkeit
blinkt unter folgenden Bedingungen:
❒Wenn das Gaspedal niedergetreten
wurde und die
Fahrzeuggeschwindigkeit die
programmierte Geschwindigkeit
überwunden hat.
❒Wenn die Vorrichtung nicht imstande
ist, die Fahrzeuggeschwindigkeit
aufgrund der Straßenneigung zu
verringern.
❒Im Falle von starken
Beschleunigungen.
56
KENNTNIS DES FAHRZEUGES

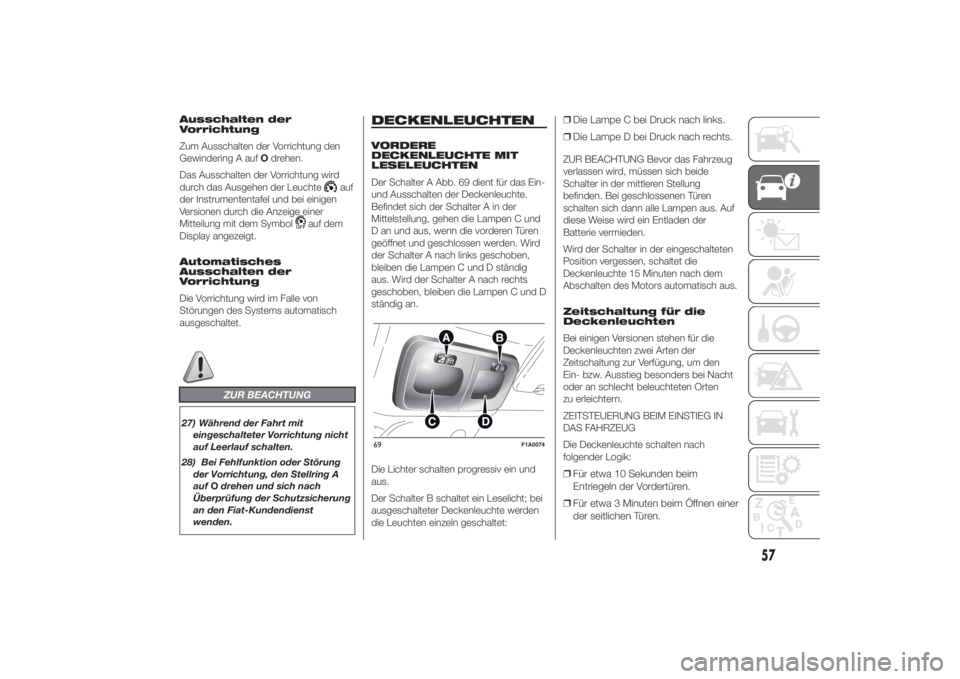

Ausschalten der
Vorrichtung
Zum Ausschalten der Vorrichtung den
Gewindering A aufOdrehen.
Das Ausschalten der Vorrichtung wird
durch das Ausgehen der Leuchte
auf
der Instrumententafel und bei einigen
Versionen durch die Anzeige einer
Mitteilung mit dem Symbol
auf dem
Display angezeigt.
Automatisches
Ausschalten der
Vorrichtung
Die Vorrichtung wird im Falle von
Störungen des Systems automatisch
ausgeschaltet.
ZUR BEACHTUNG
27) Während der Fahrt mit
eingeschalteter Vorrichtung nicht
auf Leerlauf schalten.
28) Bei Fehlfunktion oder Störung
der Vorrichtung, den Stellring A
aufOdrehen und sich nach
Überprüfung der Schutzsicherung
an den Fiat-Kundendienst
wenden.
DECKENLEUCHTENVORDERE
DECKENLEUCHTE MIT
LESELEUCHTEN
Der Schalter A Abb. 69 dient für das Ein-
und Ausschalten der Deckenleuchte.
Befindet sich der Schalter A in der
Mittelstellung, gehen die Lampen C und
D an und aus, wenn die vorderen Türen
geöffnet und geschlossen werden. Wird
der Schalter A nach links geschoben,
bleiben die Lampen C und D ständig
aus. Wird der Schalter A nach rechts
geschoben, bleiben die Lampen C und D
ständig an.
Die Lichter schalten progressiv ein und
aus.
Der Schalter B schaltet ein Leselicht; bei
ausgeschalteter Deckenleuchte werden
die Leuchten einzeln geschaltet:
❒Die Lampe C bei Druck nach links.
❒Die Lampe D bei Druck nach rechts.ZUR BEACHTUNG Bevor das Fahrzeug
verlassen wird, müssen sich beide
Schalter in der mittleren Stellung
befinden. Bei geschlossenen Türen
schalten sich dann alle Lampen aus. Auf
diese Weise wird ein Entladen der
Batterie vermieden.
Wird der Schalter in der eingeschalteten
Position vergessen, schaltet die
Deckenleuchte 15 Minuten nach dem
Abschalten des Motors automatisch aus.
Zeitschaltung für die
Deckenleuchten
Bei einigen Versionen stehen für die
Deckenleuchten zwei Arten der
Zeitschaltung zur Verfügung, um den
Ein- bzw. Ausstieg besonders bei Nacht
oder an schlecht beleuchteten Orten
zu erleichtern.
ZEITSTEUERUNG BEIM EINSTIEG IN
DAS FAHRZEUG
Die Deckenleuchte schalten nach
folgender Logik:❒Für etwa 10 Sekunden beim
Entriegeln der Vordertüren.
❒Für etwa 3 Minuten beim Öffnen einer
der seitlichen Türen.
69
F1A0074
57
